钢结构详图设计-TeklaStructures(Xsteel)出图心得与分享

功能完善1，profdb：是包含所有截面的数据库。

2，matdb.bin：是包含所有材质数据库,3，出图一定要固定尺寸!!3，图纸视图XS_OPEN_DRAWINGS_MAXIMIZED值设为TRUE，使图纸始终保持最大化。

4，图纸视图-XS-DRAWING-CHECK-VIEW-FRAME-AFTER-EDIT(值为UPDATE)5，更改轴线颜色：XS_GRID_COLOR = <Red> <Green> <Blue> （0~1之间设置）6，尺寸点捕捉错误的问题：工具——高级选项——尺寸标注：全局——XS_DONOT_CHECK_DIMENSION_POINT7，8，、在C:\TeklaStructures\13.0\bat\user\user.bat单击右键编辑，如下图添加变量setXS_UEL_IMPORT_FOLDER=C:\TeklaStructures\13.0\environments\china\components\..，这样就将这个文件夹里的自定义节点设置成为自动加载到TS中。

9，profitab.inp为修改截面型材库前缀的文件。

10，C:\Documents and Settings\wsy\Application Data\Tekla Structures\16.1\UserSettings 该路径为xsteel用户自定义变量所在的目录。

11，XS_STANDARD_STIFFENER_WIDTH_TOLERANCE用于定义由腋(40)、加劲肋(1003) 和多重加劲(1064) 创建的加劲肋板的实际宽度与标准宽度之间的公差。

应以毫米为单位输入值。

默认情况下，此高级选项设置为10。

12，XS_DEFAULT_FONT_SIZE用于设置默认字体大小（建模）。

输入字体大小作为开关. 13，_MULTIDRAWING_REMOVE_VIEW_LABEL_GAP设置为TRUE 可删除多件图中图纸视图标签和图纸视图之间不需要的空白。

钢结构心得（专业16篇）本文将从钢结构识图的意义、注意事项、技巧、常见问题及解决方法等方面展开论述。

希望能为大家提供一些有益的参考。

首先，钢结构识图对于设计人员来说具有重要意义。

识图是设计的起点，通过识图可以详细了解结构的构成和组成，从而为后续的设计工作提供必要的参考。

通过细致的识图过程，设计人员能够清楚地了解钢结构的形式、尺寸、材料等信息，从而合理安排设计方案，确保结构的安全性和稳定性。

其次，在钢结构识图过程中需要注意的事项有很多。

首先是对图纸的准确解读。

设计人员需要仔细阅读并理解图纸的各种符号和线型，确保正确地传达设计意图。

其次是对结构尺寸的精确测量。

任何一个尺寸的误差都可能导致结构的失稳或者是整体效果的不理想。

因此，精确的测量和细心的标注是识图过程中必不可少的要求。

在钢结构识图的技巧方面，也有一些值得注意的点。

首先是熟悉常见的结构形式和构件连接方式。

熟悉不同的结构形式和连接方式，有助于设计人员在识图中更好地理解和分析结构。

另外，掌握CAD、BIM等绘图软件的使用技巧也是非常重要的。

通过合理运用这些软件，可以提高绘图的效率和准确度。

当然，在钢结构识图过程中也会遇到一些常见问题。

例如，在构架体系的选择方面，需要兼顾结构的刚度、性能和经济性。

在尺寸设定方面，需要遵循相关规范和标准，并根据实际情况进行合理的调整。

此外，还需要注意材料的选择和施工工艺等内容。

对于这些问题，设计人员需要在实践中积累经验，并及时与相关领域的专家进行交流和咨询，以获得解决方案。

最后，我想强调的是，在钢结构识图的过程中，设计人员需要保持持续学习和提升的意识。

随着时代的发展和技术的进步，钢结构领域也在不断演进和创新。

因此，设计人员需要不断更新知识，了解最新的设计理念和技术，以满足不断变化的需求。

总之，钢结构识图是设计和施工中非常重要的一环，对于保证结构的安全性、稳定性和良好的经济性具有重要意义。

设计人员需要细心、专注并不断提升自己的技能，以便为钢结构的设计和施工提供更优质的服务。

钢结构课程设计心得篇一：钢结构课程设计心得体会1钢结构课程设计心得体会两周的课程设计结束了，通过这次课程设计，我不仅巩固了以前所学到的知识，而且掌握了许多以前没有学懂的知识。

在设计的过程中也遇到了不少的问题，不过经过一遍遍的思考以及和老师同学们的讨论都一一得到了解决，基本达到了再实践中检验所学知识的目的。

古人有云：“过而能改，善莫大焉”。

说的就是错误并不可怕，人类能不断的进化发展，靠的便是一个个错误，在错误面前不骄不躁，不断思考，不断改正，才能不断的获取新的知识。

虽然改正错误的过程是冗长而艰辛的，但是在改正错误的过程中我也发现了成功的真谛，用汗水浇灌收获的果实才是最令人感觉幸福而满足的。

遇到困难也需迎难而上，披荆斩棘，诗云：“不经一番寒彻骨，那得梅花扑鼻香。

”如果中途荒废，那样便永远不可能成功，以后步入社会仍然适用。

课程设计是一门专业设计课，它不仅仅教会了我很多专业方面的知识，也教给了我很多运用知识的能力，曾经有一个马拉松运动员把具体很远的路程划分为一段段百米间隔，通过实现一个个小的目标，最终在不知不觉中实现了远大的目标。

同时，课程设计让我感触很深。

使我对以往所学的抽象的理论有了一个逐渐清晰的认识，包括整体稳定性计算，局部稳定性计算等，也发现了以前忽视的小细节，比如节点的设计要求和钢材之间的接法。

我认为这次课程设计不仅仅充实我的专业知识，更重要的是教给我很多学习的方法以及处事的道理。

而这是以后最实用的。

在步入社会以后，也要勇于接受社会的挑战，实践总结，再实践，再总结，在这个循环的过程中不断的充实自己，提高自身，实现个人的不断进步。

回顾这次课程设计，至今仍感受良多，从最初的一脸茫然，到最后的加班加点甚至通宵达旦，回忆起来，苦楚多多，不过回头看看一份洋洋洒洒的课程设计，心中仍是喜悦异常，痛并快乐着。

从理论到实践，在这段日子里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。

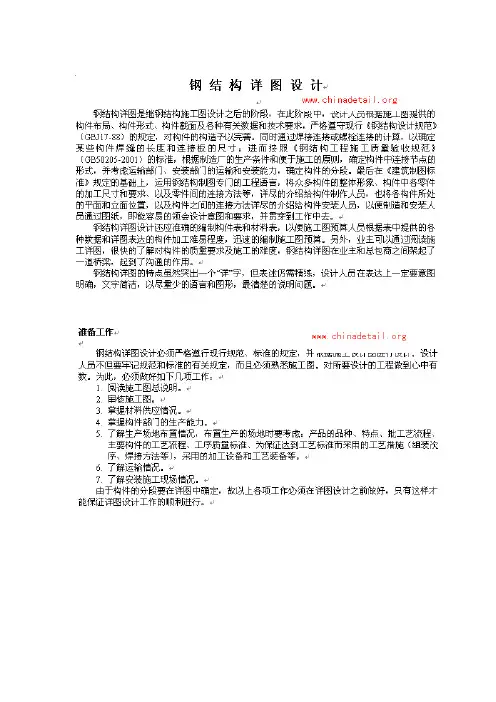

浅谈钢结构详图设计的几点思考钢结构详图设计作为钢结构工程设计的重要环节，是将结构设计图纸转化为施工图纸的关键过程，它直接关系到施工的质量和效率。

在进行钢结构详图设计时，设计人员需要考虑多方面因素，确保设计的准确性、合理性和实用性。

本文将从几个方面来探讨钢结构详图设计中需要考虑的一些关键因素。

一、结构设计参数的准确性在进行钢结构详图设计时，首先需要确保从结构设计图纸中提取的设计参数是准确无误的。

这些参数包括结构的尺寸、材料的规格、连接方式、荷载标准等，对这些参数的准确提取和理解是进行详图设计的基础。

在实际设计中，设计人员需要仔细审查结构设计图纸，确认每一个设计参数的准确性，避免因为设计参数错误而导致施工中出现问题。

设计人员还需要考虑结构在实际使用中可能产生的变形、温度影响等因素，对设计参数进行合理的修正和调整，以确保结构的安全性和稳定性。

二、施工工艺的考虑在进行钢结构详图设计时，设计人员不仅需要考虑结构本身的设计参数，还需要兼顾施工过程中的实际情况。

钢结构的施工工艺对详图设计起着至关重要的作用，设计人员需要充分考虑施工中可能出现的困难和问题，并在详图设计中给出解决方案。

在设计节点连接时，需要考虑焊接工艺和焊接接头的几何形状，以确保焊接质量和工艺的可行性；在设计大跨度钢结构时，需要充分考虑搭设施工设备的空间、施工阶段中可能的临时支撑等因素。

只有考虑到这些施工细节，详图设计才能更贴近施工实际，更易于施工人员的理解和操作。

三、配合相关专业设计的协调在钢结构详图设计中，设计人员需要与机电、给排水、暖通等相关专业设计人员进行密切配合，确保各专业设计之间的协调和一致性。

钢结构的设计参数需要与机电管线的布置相协调，以确保管线的正常使用和维护；在钢结构的施工过程中，需要考虑暖通设备对结构的影响，合理调整结构设计方案。

在设计中还需要考虑到消防、安防、声学等专业的要求，确保钢结构设计的全面性和综合性。

四、规范的应用和理解钢结构详图设计需要严格遵守相关的国家规范和标准，设计人员需要对规范有深入的理解，并严格按照规范的要求进行设计。

Tekla-Xsteel 工作心得作者:***第一章Xsteel多用户的设置第一节．关于Xsteel多用户的设置在Xsteel多用户的设置中可以通过安装时设置主机，也可通过系统安装文件夹里的文件来设置，一般修改路径为C:\Teklastructures 10.1\10.0\bat\teklastructures.bat 里的teklastructures.bat这个文件。

右击编辑会打开这个文件。

找到这句话if "%3"=="multi" set XS_SERVER=tcpip:Paul,1238修改这句话里面的Paul并将其设定为主机名称。

再找到开始\程序\ Tekla structures 10.1\Server\ Tekla structures Server 里的Tekla structures Server这个文件打开它的属性。

如图所示：修改属性\快捷方式\目标里的这句话C:\10.0\nt\bin\xs_server.exe 1238 C:\WINDOWS\system32\TeklaStructuresServer 将里面的改为主机名称。

这里应当注意这里的主机名称与teklastructures.bat里文件主机名称应当一致，而且如果是用字母设置的文件主机名要区分大小写，与主机一致。

在多个用户在同一个模型下的建模和调图时，建议采用网络映射的方式来用共享文件，这样建模和调图时网速比较快一点。

第二章Xsteel建模的设置第一节．关于Xstee建模前的设置1-1有关编号的设置在Xstee工程建模时，初学者往往开始就建模型，等到后来出图编号时才发现有好多编号重叠的。

此时再去修改编号相当麻烦和费时。

造成这类问题大多出现在模型加节点的过程成中。

由于节点过多，节点中零件编号超过Xstee默认的系统设置起始位置。

所以导致编号重叠。

为解决此类问题建议在Xstee中在设置的菜单中选择选项并修改其参数中的位置1：。

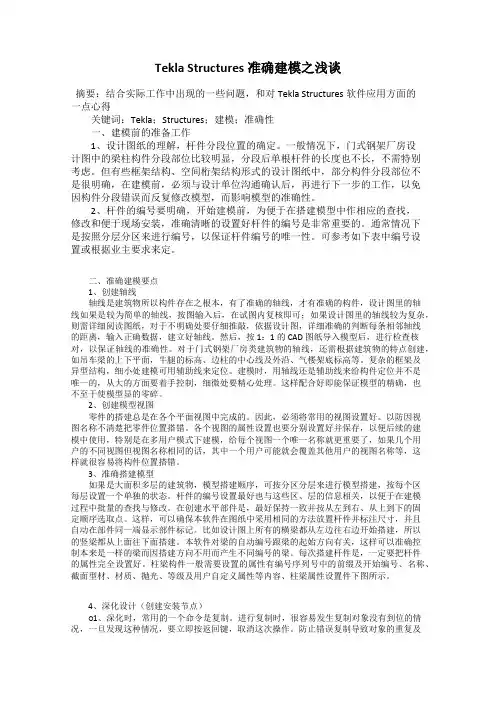

Tekla Structures 准确建模之浅谈摘要：结合实际工作中出现的一些问题，和对Tekla Structures软件应用方面的一点心得关键词：Tekla；Structures；建模；准确性一、建模前的准备工作1、设计图纸的理解，杆件分段位置的确定。

一般情况下，门式钢架厂房设计图中的梁柱构件分段部位比较明显，分段后单根杆件的长度也不长，不需特别考虑。

但有些框架结构、空间桁架结构形式的设计图纸中，部分构件分段部位不是很明确，在建模前，必须与设计单位沟通确认后，再进行下一步的工作，以免因构件分段错误而反复修改模型，而影响模型的准确性。

2、杆件的编号要明确，开始建模前，为便于在搭建模型中作相应的查找，修改和便于现场安装，准确清晰的设置好杆件的编号是非常重要的。

通常情况下是按照分层分区来进行编号，以保证杆件编号的唯一性。

可参考如下表中编号设置或根据业主要求来定。

二、准确建模要点1、创建轴线轴线是建筑物所以构件存在之根本，有了准确的轴线，才有准确的构件，设计图里的轴线如果是较为简单的轴线，按图输入后，在试图内复核即可；如果设计图里的轴线较为复杂，则需详细阅读图纸，对于不明确处要仔细推敲，依据设计图，详细准确的判断每条相邻轴线的距离，输入正确数据，建立好轴线。

然后，按1：1的CAD图纸导入模型后，进行检查核对，以保证轴线的准确性。

对于门式钢架厂房类建筑物的轴线，还需根据建筑物的特点创建，如吊车梁的上下平面，牛腿的标高、边柱的中心线及外沿、气楼架底标高等。

复杂的框架及异型结构，细小处建模可用辅助线来定位。

建模时，用轴线还是辅助线来给构件定位并不是唯一的，从大的方面要着手控制，细微处要精心处理。

这样配合好即能保证模型的精确，也不至于使模型显的零碎。

2、创建模型视图零件的搭建总是在各个平面视图中完成的。

因此，必须将常用的视图设置好。

以防因视图名称不清楚把零件位置搭错。

各个视图的属性设置也要分别设置好并保存，以便后续的建模中使用，特别是在多用户模式下建模，给每个视图一个唯一名称就更重要了，如果几个用户的不同视图但视图名称相同的话，其中一个用户可能就会覆盖其他用户的视图名称等，这样就很容易将构件位置搭错。

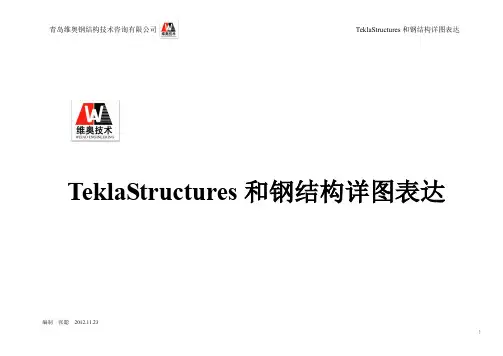

青岛维奥钢结构技术咨询有限公司TeklaStructures 和钢结构详图表达编制 张聪 2012.11.23TeklaStructures 和钢结构详图表达编制张聪2012.11.23钢结构的特点（一）材料的强度高，塑性和韧性好；（二）钢结构构件断面小、自重轻；（三）钢结构制作简便，加工周期短；（四）钢结构材质性能均匀，易于检测和控制，可靠性高；（五）钢结构建筑可以实现大跨度、大空间结构；（六）耐腐蚀性能差，涂料维护费用高；（七）钢材耐热但不耐火；编制张聪2012.11.23建筑钢结构的主要结构形式1.单层钢结构（重型钢结构）工业厂房2.大型空间（大跨度）钢结构a.平板网架结构b.网壳结构c.空间桁架或空间刚架体系d.悬索结构e.杂交结构f.张拉集成结构g.索膜结构3.高层钢结构4.桥梁钢结构5.轻钢结构6.住宅钢结构7.容器和其它构筑物编制张聪2012.11.23青岛维奥钢结构技术咨询有限公司TeklaStructures和钢结构详图表达编制张聪2012.11.23编制张聪2012.11.23GRATING：STAIR & HANDRAIL： TREAD ： LADDER：钢的材质(MATERIAL) 常见：中国美国韩国Q235 A36 SS400编制张聪2012.11.23钢结构件的主要截面类型（PROFILE）钢板、H型钢、T型钢、角钢、槽钢、工字钢、圆钢、圆管、方管、箱形、十字型、多边型及其组合。

名称截面标注说明名称截面标注说明等边角钢L-h×b×th为肢高b为肢宽t为肢厚钢管P-d×td为管径t为壁厚不等边角钢L-h×b×t 薄壁卷边槽钢C-h×b×s×th为高b为宽s为腹板厚度t为翼缘厚度H型钢（焊接）BH-h×b×s×th为高b为宽s为腹板厚度t为翼缘厚度钢板PL - t t为板厚（热轧）H-h×b×s×t工字钢I - N N为型钢高度扁铁FB- b ×t b为宽度t为板厚槽钢[ - h×b×s×th为高b为宽s为腹板厚度t为翼缘厚度T型钢CT-h×b×s×th为高b为宽s为腹板厚度t为翼缘厚度薄壁方钢管TS - h×b×tPD - h×b×th为高b为宽t为壁厚圆钢D - dRB - dd为圆钢直径编制张聪2012.11.23编制 张聪 2012.11.23a. 宽翼缘H 型钢——HW （W 为Wide 英文字头）b. 中翼缘H 型钢——HM （M 为Middle 英文字头）c. 窄翼缘H 型钢——HN （N 为Narrow 英文字头） a. 宽翼缘剖分T 型钢——TW （W 为Wide 英文字头） b. 中翼缘剖分T 型钢——TM （M 为Middle 英文字头） c. 窄翼缘剖分T 型钢——TN （N 为Narrow 英文字头）钢结构的连接形式编制张聪2012.11.23编制张聪2012.11.23螺栓的类型① A.B (ANCHOR BOLT) ：锚栓、地脚螺栓；② C.B (COMMON BOLT) ：普通螺栓；③H.S.B(HIGH STRENGTH BOLT)、T.S.B(TORQUE STRENGTH BOLT) ：高强螺栓；H.S.B、T.S.B 形状、材料、预拉力获得方式不同。

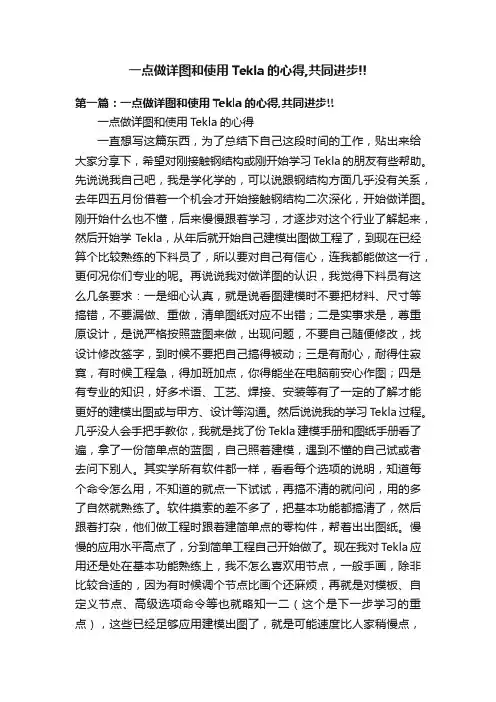

一点做详图和使用Tekla的心得,共同进步!!第一篇：一点做详图和使用Tekla的心得,共同进步!!一点做详图和使用T ekla的心得一直想写这篇东西，为了总结下自己这段时间的工作，贴出来给大家分享下，希望对刚接触钢结构或刚开始学习Tekla的朋友有些帮助。

先说说我自己吧，我是学化学的，可以说跟钢结构方面几乎没有关系，去年四五月份借着一个机会才开始接触钢结构二次深化，开始做详图。

刚开始什么也不懂，后来慢慢跟着学习，才逐步对这个行业了解起来，然后开始学Tekla，从年后就开始自己建模出图做工程了，到现在已经算个比较熟练的下料员了，所以要对自己有信心，连我都能做这一行，更何况你们专业的呢。

再说说我对做详图的认识，我觉得下料员有这么几条要求：一是细心认真，就是说看图建模时不要把材料、尺寸等搞错，不要漏做、重做，清单图纸对应不出错；二是实事求是，尊重原设计，是说严格按照蓝图来做，出现问题，不要自己随便修改，找设计修改签字，到时候不要把自己搞得被动；三是有耐心，耐得住寂寞，有时候工程急，得加班加点，你得能坐在电脑前安心作图；四是有专业的知识，好多术语、工艺、焊接、安装等有了一定的了解才能更好的建模出图或与甲方、设计等沟通。

然后说说我的学习T ekla过程。

几乎没人会手把手教你，我就是找了份T ekla建模手册和图纸手册看了遍，拿了一份简单点的蓝图，自己照着建模，遇到不懂的自己试或者去问下别人。

其实学所有软件都一样，看看每个选项的说明，知道每个命令怎么用，不知道的就点一下试试，再搞不清的就问问，用的多了自然就熟练了。

软件摸索的差不多了，把基本功能都搞清了，然后跟着打杂，他们做工程时跟着建简单点的零构件，帮着出出图纸。

慢慢的应用水平高点了，分到简单工程自己开始做了。

现在我对Tekla应用还是处在基本功能熟练上，我不怎么喜欢用节点，一般手画，除非比较合适的，因为有时候调个节点比画个还麻烦，再就是对模板、自定义节点、高级选项命令等也就略知一二（这个是下一步学习的重点），这些已经足够应用建模出图了，就是可能速度比人家稍慢点，但是我可以细心点在质量上压过他们，到现在做过的工程几乎没出过错。

在国内，深化设计的书比较缺乏，主要与国内的钢结构设计与深化两个阶段中间有段分合过程有关。

开始的时候中国沿用了苏联的一套钢结构设计和深化俩阶段模式，前期的设计图纸就是我们现在常常听老工程师们说的KM图；后来由于国家生产需要和调整，为了抢时间赶速度，合并了俩阶段的设计模式，设计院出的图纸比在此以往的要程度深，但是又还不能够完全达到加工生产的要求，所以这一阶段的工厂班组放样和号料的老工程师们非常有经验；后来，由于经济发展的需要和社会对生产加工更精细的要求趋势，国家又采取了与国际接轨的设计阶段模式。

在美国，建筑设计阶段划分为：方案设计（schematic），技术设计（design development），施工图设计（construction document）三个阶段。

我们现将钢结构制图分为钢结构设计图和钢结构
施工详图（shop detaildrawing）。

并于2001年在《建设部[2001]169号文件》通知中国建筑标准设计研究院编制了相关的钢结构制图深度和表示方法。

个人推荐的书籍主要是：深化图集，AISC规范，节点设计与计算，建筑和结构制图标准也值得好好看，相关的钢结构设计和原理也要懂一些的。

班组人员用的手册有专门的相关深化章节。

其实，除了自己看书本，吸收同行的经验和注重交流提高也很有必要，再就是谦虚的向老工程师们学习他们的诸多经验。

工作流程：一，理解图纸：✧设计图中主要寸法（主体轴线位置）；✧连接形式（分类整理详细图，条件不足要做成质疑书）；✧焊接形式（焊接切口形式及尺寸）；✧模型制作的计划书做成（模型分割；不同部材颜色区分；番号的区分；板材和型钢的区分等）；✧前四项中不足的件条做成质疑书。

二，模型框架入力：✧模型入力过程中随时有问题随进解决；✧框架入力一次完成后，做成一般图（俯视图，及轴线图等能表现模型框架位置，部材名称，接点位置（特别是部材中间的接点）的图面）；✧对照一般图和设计图自己进行检查，确认无误后提交；三，模型细部及连接入力：✧连接中与施工方向有关的部材要特殊考虑作成意向书进行请示；✧影响不是很大的连接可以进行口头联系，影响比较大的决定必须写入质疑书以便进行查找；✧模型完成后对照设计图进行全面检查，必须做到设计图中的每一个尺寸都能对号入座；四，模型制品的分割：✧作成意向书并配备简单示意图进行请示，意向书提交后可进行一次单品图的做成；五，单品图做成；（另附）六，制品图做成：（另附）一项工程完成需要有：设计图；工作依据质疑书：问题所在；✧质疑书同时也是指示受领书及意向书，它贯穿模型入力及图面作成的全过程；✧质疑书包括意向栏（提出人的作法）；批示栏（批示人的批示，如，“可”，“不可”等）；时间栏（提出时间和批示时间）✧质疑书提出时可以是一部分或一个问题但是必须及时整理成册，以便查找。

意向图：工程意见交流；单品图（零件）作成：1，图面比列（缩尺）（利求清晰，美观，整体统一）如，1/1，1/2，1/5，1/15等。

2，不需带部材名标记。

3，孔的样式：4，孔的值。

一张单品图中如果所有孔径相同，则只表示一个孔径值即可。

5，文字高度：（按要求: 2.0 , 2.5 , 3）。

6，字体：（按要求: 默认, MS明朝）。

7，尺寸属性中的箭头形状：（按要求）8，寸法添加原则：（寸法线不交叉）由外至内，依次为：总体寸法，切角寸法，孔的寸法。

浅谈钢结构详图设计的几点思考在现代建筑中，钢结构成为了一个不可或缺的重要构件，钢结构的具有良好的可塑性、强度高等优点，使得其在高层建筑、桥梁、机场等方面得到广泛应用。

然而钢结构的详图设计也是一个十分关键的环节，因此本文将从以下几个方面，对钢结构详图设计进行一些思考。

一、钢结构设计中的基本原则在进行钢结构详图设计时，需要遵循一些基本原则。

首先，将结构设计成一个整体，即结构的各个部分之间要相互协调，以达到短小精悍的效果。

其次，要符合建筑物的使用功能，即要考虑到建筑物的使用特点和功能，将钢结构与建筑物的其他组成部分进行有机的结合。

除此之外，应结合施工的特点，既要保证施工质量，又要尽量简化施工过程。

钢结构设计还应考虑实际压力，以免出现材料使用过多或者过少等问题。

在进行钢结构详图设计时，设计者应该结合常用的设计方法，来制定出钢结构设计方案。

其中，具体的设计方法包括刚性方法、弹性方法、和变位方法等。

在选择设计方法时，需要考虑到具体的设计要求和客户的需求，以达到最优的设计效果。

在设计时，还需要考虑到钢结构的加工难度和施工难度，以便于能够更好地控制成本和质量。

在钢结构详图设计完成后，需要进行质量控制工作，以保证钢结构在使用过程中没有出现问题。

其中，钢结构设计的材料质量与技术质量是质量控制的重点。

在材料方面，需要对材料的强度、韧性、耐蚀性等进行检测。

在技术方面，需要对设计图纸的准确性、制造加工的精度、安装与拼装的质量等进行监控。

钢结构设计过程中的安全管理是非常重要的。

在进行钢结构设计时，需要建立相应的安全管理体系，确保施工作业及生产过程的安全。

具体的安全管理措施包括确定安全规范和标准、制定特别险工程程序和设备使用规定、制定应急预案、培训安全技能等。

总之，钢结构详图设计是一个非常细节、技巧性非常强的工作。

在进行设计时，需要注意各方面的问题，不仅要考虑到质量、材料等方面的问题，还需要满足施工和使用的方便条件。

只有在这些方面都做好了充分的准备工作，才能更好地保证钢结构的安全、质量等方面的要求。

研读钢结构施工图体会心得作为一位结构工程师，我一直对钢结构建筑产生了浓厚的兴趣。

在多年的实践中，我逐渐发现，钢结构施工图的设计和编制是非常重要且必须的。

在本文中，我将分享自己在研读钢结构施工图上的一些体会和心得。

1. 精准的设计是关键在钢结构施工图的设计中，精准性是至关重要的。

由于施工环境的复杂性，工程师需要确保每个零件的尺寸和重量精准无误。

如果有任何细节被忽略了，或者尺寸误差使得零件无法拍配或装配，后果将不堪设想。

举个例子，假设一个钢柱的长度为15米。

在施工图中，需要确保每一段零件的长度和角度都精确得到计算和标注。

如果其中任何一段出现误差，会导致整个柱子不能正确安装。

因此，工程师在设计时需要对每一个细节进行精准计算，确保最终结果的准确性。

2. 可读性是优先考虑的在实际施工过程中，钢结构施工图可能会经过不同的人手持不同的工具进行操作。

因此，在合适的地方使用大号字体和更突出的颜色是十分必要的。

这将帮助降低错误率，并提高工作效率。

在施工图中，为了保持清晰度，需要尽量避免使用复杂的颜色和图案。

简洁的设计能够使读者更容易理解和应用，从而减少错误和混淆的可能性。

3. 细节是关键在设计与编写钢结构施工图时，细节是决定一切的关键。

一旦出现错误或遗漏，将会对整个工程的进度和成本造成极大的影响。

为了避免这种情况的发生，每个细节都必须得到适当的关注和认真的处理。

这包括尽可能详细地记录每个缝隙和接头、每个螺栓的数量和位置、以及每个板的大小和形状。

同时，还要考虑到施工过程，确保每个零件都可以被轻松地拼配和装配，从而减少错误和延误。

总的来说，钢结构施工图的设计和编制是一项非常重要的工作，需要工程师们在细节和精准性方面追求最高标准。

通过合适的设计和精心的编制，可以确保一个任何细节都不被忽视的，完美无瑕的工程。

浅谈钢结构详图设计的几点思考【摘要】钢结构详图设计是建筑工程中至关重要的一环，设计的质量直接影响到整个项目的施工效果和安全性。

本文通过对钢结构详图设计的几点思考，从设计原则、设计要求、设计流程、设计技巧、质量控制等方面展开讨论。

在设计原则部分，首先要充分考虑钢结构的承载能力和稳定性，遵循结构设计的基本原则。

设计要求包括对材料、连接方式、防腐防火等方面的要求。

设计流程需要合理规划，确保设计的全面性和系统性。

设计技巧方面需要注意细节处理和实用性，提高设计效率。

质量控制是保证设计质量的关键，需要严格执行相关标准和规范。

在对本文讨论的内容进行总结分析，并展望未来钢结构详图设计的发展方向。

【关键词】钢结构、详图设计、设计原则、设计要求、设计流程、设计技巧、质量控制、总结分析、展望未来1. 引言1.1 背景介绍钢结构详图设计是钢结构工程设计中非常重要的一环，它直接影响到整个工程的质量和安全性。

随着钢结构在建筑、桥梁和其他领域的应用越来越广泛，对钢结构详图设计的要求也越来越高。

钢结构详图设计不仅要考虑到结构的稳定性和承载能力，还需考虑到施工的方便性和经济性。

在实际工程中，钢结构详图设计往往是一个极为复杂和细致的过程，需要设计人员具备丰富的经验和专业知识。

钢结构详图设计的背景是现代建筑和工程领域对高强度、轻质、抗震、抗风性能好的结构需求不断增加，而钢结构正是能够很好地满足这些需求的材料之一。

钢结构详图设计在工程实践中必不可少，它是工程设计的关键环节之一，直接关系到工程的质量和效益。

本文旨在探讨钢结构详图设计的几点思考，希望可以为相关领域的设计人员提供一些参考和借鉴。

1.2 研究目的钢结构详图设计是钢结构工程中至关重要的一环，其质量直接影响到工程的施工进度和质量。

本文旨在探讨钢结构详图设计的一些关键问题和思考，希望通过对设计原则、设计要求、设计流程、设计技巧和质量控制等方面的分析和总结，提高工程设计质量，确保钢结构工程的安全和可靠性。

钢结构图纸绘制心得体会钢结构图纸绘制是建筑设计领域中非常重要的一个环节，它直接影响到建筑物的质量和安全性。

在我参与钢结构图纸绘制工作的过程中，我积累了一些经验和体会，现在将这些心得与大家分享。

首先，钢结构图纸绘制需要具备一定的专业知识和技能。

熟悉相关的规范和标准是非常重要的，因为只有满足规范的要求，才能保证结构的安全性。

此外，还需要了解钢结构的基本原理和设计方法，掌握相关的计算和分析方法。

只有具备这些知识和技能，才能在绘制图纸的过程中做出准确的设计，避免不必要的错误和问题。

其次，绘制钢结构图纸需要严密的思维和细致的分析能力。

在绘制图纸的过程中，我们需要考虑各种力的作用及其对结构的影响。

例如，计算和确定建筑物的荷载、重力、风力、地震力等。

只有通过仔细的分析和计算，我们才能准确地绘制出合适的图纸，确保结构的安全性。

此外，我们还需要考虑钢结构的连接方式、支撑方式等细节，避免出现不合理的设计。

再次，钢结构图纸的绘制需要注重细节和准确性。

在绘制图纸的过程中，我们需要仔细测量和标注各种参数和尺寸，保证图纸的准确性。

同时，我们还需要标注清晰的图例和说明，使得施工人员能够准确理解并按照图纸进行施工。

这不仅可以提高施工效率，还可以避免不必要的错误和纠纷。

另外，钢结构图纸的绘制还需要与其他专业进行有效的协调和沟通。

在建筑设计中，钢结构与土木工程、机械工程等专业密切相关，需要与其他专业进行合理的衔接和配合。

因此，在绘制图纸的过程中，我们需要与其他专业人员进行有效的沟通和协商，解决各种技术问题和冲突。

只有实现了跨专业的有效协作，才能保证图纸的完整性和合理性。

最后，钢结构图纸的绘制需要不断学习和提升自己的技能。

建筑行业在不断发展和变化，各种新的材料和技术层出不穷。

因此，我们需要不断学习和更新自己的专业知识，关注最新的标准和规范，了解最新的设计方法和技术。

只有不断学习和提升自己，才能在钢结构图纸的绘制中保持竞争力，并且与时俱进。
