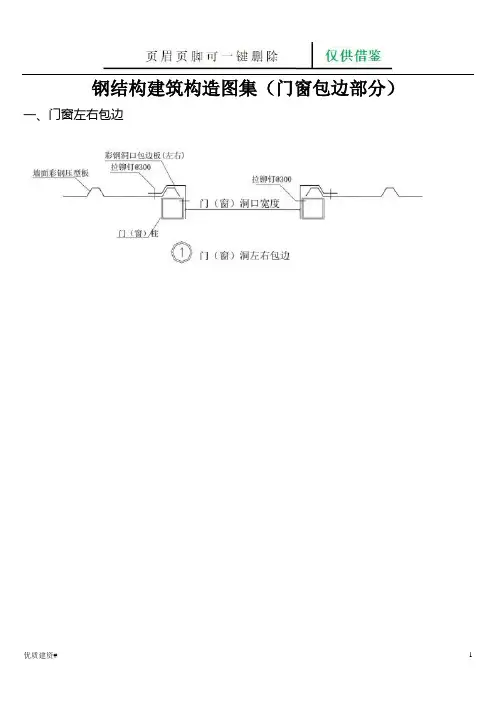

钢结构建筑构造图集(门窗包边部分)

二、几种典型的常用包边1. 屋面系统（脊瓦、封檐、封稍、天沟）2. 墙面系统（垂直包边、机制内角、外角、U形槽、墙面泛水、搭接缝）3. 门窗系统4. 其他（通风器、承重板、特殊版型）1屋面系统包边—脊瓦学名：屋脊盖板位置：屋脊最高处，两屋面板搭接的地方。

作用：防止屋顶漏水内脊.外需、屋面鞍"JK一次发帥时必须首先笈上内Iffr定尺脊瓦820型、840型、950型、980型、930型、1000型脊瓦用于屋脊厚度：0.4mm-0.6mm长度：820 型：2米/块840 型：2米/块950 型：0.985米/块980 型： 1.007米/块930 型：0.97米/块1000 型：1.02米/块2屋面系统包边一一封檐学名：檐口收边位置：屋面板靠近檐口处末端。

作用：1. 挡住复合板芯材；2. 利于集中排水。

定尺封檐定尺封檐用于檐口位置，长度’ 4米厚度：0.4mm规格：50EPS. 75EPS、IOOEPS3屋面系统包边封稍学名：无位置：山墙处屋面板与墙面板搭接处作用：1. 挡住复合板芯材；2. 防止雨水从搭接缝渗入钢结构内部■不定尺折弯件封梢：用于山墙与屋面连接处，根据实际工程情况定尺寸厚度：一般0.4-0.8mm4屋面包边系统天沟天沟的分类：按照位置分：1. 两跨连接处的天沟，2. 屋檐处的天沟。

按照是否外露分：内天沟和外挂天沟天沟的作用：排水。

4.1两跨连接处的天沟，内天沟内夭沟示恶图4.2屋檐处的天沟，内天沟这种形式的屋面怎么排水?5墙面系统包边垂直包边作用：1. 装饰2. 防水5墙面系统包边垂直包边5.1机制内角、机制外角用途：1.小型板房的墙角2. 屋面板与墙面板的接触缝隙H内角和外角5.2 U形槽（机制U形槽、热板U形槽）用途：1. 小型板墙面板的两端封头2. 避免复合板与地面或砖墙接触的地方腐蚀。

3. 简易板房固定墙面板用。

不定尺折弯件U型槽按材料有：热板、镀锌板、不锈钢等通常用于门口包边，热板可作油漆处理定尺U型槽用于窗口或门口，边部叠边防水好，更好防腐蚀长度：6m厚度：0∙4m规格：50mm ，75mm ，100mm6墙面系统包边一一墙面泛水位置：有砖墙的工程，砖墙与墙面板连接处。

钢结构建筑构造图集
编制说明编制人
山墙
压型板墙门窗洞口包边压型板墙门窗洞口包边YX09a型雨蓬
压型板墙压型板屋面天沟山墙校核人
审定人
CDI02J
目 录
02070910
0805060403技 术 负 责 人
编制技术负责人
编制负责人技 术 审 定 人
八、图集选用方法：
拉铆钉连接，间距为50mm，外露钉头涂胶。

岩棉或玻璃保温屋面时应加隔气层，隔气层作法：可以采用下层压型钢板搭接处用密封条密封或在保温层下铺塑料布隔气层等。

五、凡有可能产生渗漏水的接缝、接头处，均以建筑密封膏封严，被涂面
六、当室内湿度大、室内外温差大时，为了防止结露，用该压型钢板制作
七、图中所注尺寸以毫米为单位。

板要清洁。

编制人
一、钢结构建、构筑物已越来越多地应用于各类工业与民用建筑中。

本图
集为统一本院此类建筑的构造做法而编制
四、泛水板长向搭接应≥60顺水流方向或主导风向,搭接处涂胶两道并采用
业与民用建筑轻型屋盖的防水屋面、墙面。

二、金属压型钢板是采用彩色涂层钢板，通过辊扎机冷弯成型，适用于工
三、本图集包括单层及夹芯复合板两种，对有保温、隔热的建筑应优先选
用夹芯复合板。

校核人
编 制 说 明
审定人
详图所在的页号
详图编号
X X
CDI02J
图集号图 名
页 次图集号编 制 说 明
1
CDI02J。
