射孔、生产测井技术介绍

射孔测试技术介绍射孔测试技术是一种用于评估地下储层中流体流动特性和储层产能的方法。

它通过在井筒中制造一系列射孔孔道，将储层与井筒直接连接起来，使得流体可以自由地流动进入井筒中，从而实现对储层的流体动力学参数进行测试和评估。

射孔测试技术广泛应用于油田开发中，对于确定储层的产能、分析地层的流体特性、评估储层的渗透性等方面都具有重要意义。

射孔是一种常见的油气井工艺，它通过载药弹膛制造高压气流，辅以高速撞击来实现对井壁的穿透。

在射孔过程中，射孔弹头会产生高速冲击和剪切力，破坏地层结构，制造射孔孔道。

这样就能够直接将储层与井筒相连，使得储层流体能够自由地进入井筒中，实现对储层流体动力学参数的测试。

射孔测试技术的主要目的是评估储层的产能，即储层中流体的流动能力。

通过射孔测试可以确定储层的绝对渗透率、相对渗透率、渗透率分布等参数，为后续的油田开发与管理提供重要数据支持。

此外，射孔测试还能够评估地层的渗透性、储层的物性、地层的流体特性等，为储层评价和开发决策提供依据。

射孔测试技术是一个复杂而精密的过程。

它需要考虑多个因素，包括井筒的物理结构、射孔弹头的设计、射孔参数的选择以及数据采集与处理等。

在射孔测试中，射孔孔道的几何形状、位置和数量是非常重要的，它们直接影响到射孔后的流体动力学行为。

因此，在射孔之前需要进行详细的储层评估和井筒设计，以保证射孔测试的准确性和有效性。

射孔测试技术的数据采集与处理是一个关键环节，它直接决定了射孔测试结果的可靠性和科学性。

射孔测试过程中要收集的数据包括流体压力、流量、温度等参数。

这些数据需要经过严格的校准和处理，以确保其准确性。

此外，射孔测试的数据分析也是一个重要的步骤，它可以通过建立数学模型和仿真计算来评估储层的产能和渗透性。

总之，射孔测试技术是一种重要的地下储层评估方法，它能够评估储层的产能、分析地层的流体特性、评估储层的渗透性等。

射孔测试技术需要综合考虑井筒的物理结构、射孔参数的选择以及数据采集与处理等因素。

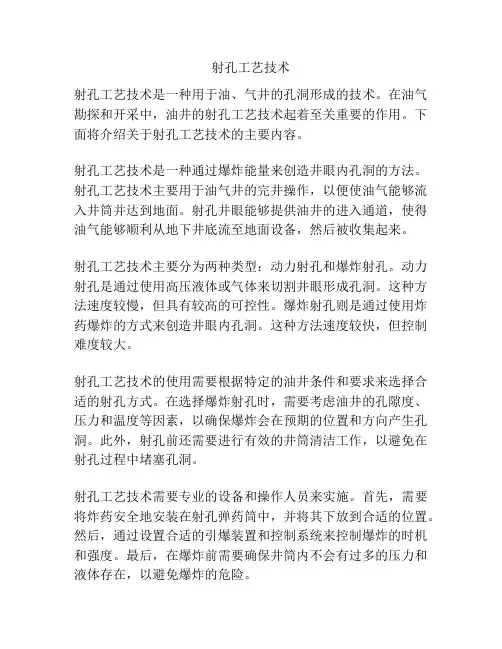

射孔工艺技术射孔工艺技术是一种用于油、气井的孔洞形成的技术。

在油气勘探和开采中，油井的射孔工艺技术起着至关重要的作用。

下面将介绍关于射孔工艺技术的主要内容。

射孔工艺技术是一种通过爆炸能量来创造井眼内孔洞的方法。

射孔工艺技术主要用于油气井的完井操作，以便使油气能够流入井筒并达到地面。

射孔井眼能够提供油井的进入通道，使得油气能够顺利从地下井底流至地面设备，然后被收集起来。

射孔工艺技术主要分为两种类型：动力射孔和爆炸射孔。

动力射孔是通过使用高压液体或气体来切割井眼形成孔洞。

这种方法速度较慢，但具有较高的可控性。

爆炸射孔则是通过使用炸药爆炸的方式来创造井眼内孔洞。

这种方法速度较快，但控制难度较大。

射孔工艺技术的使用需要根据特定的油井条件和要求来选择合适的射孔方式。

在选择爆炸射孔时，需要考虑油井的孔隙度、压力和温度等因素，以确保爆炸会在预期的位置和方向产生孔洞。

此外，射孔前还需要进行有效的井筒清洁工作，以避免在射孔过程中堵塞孔洞。

射孔工艺技术需要专业的设备和操作人员来实施。

首先，需要将炸药安全地安装在射孔弹药筒中，并将其下放到合适的位置。

然后，通过设置合适的引爆装置和控制系统来控制爆炸的时机和强度。

最后，在爆炸前需要确保井筒内不会有过多的压力和液体存在，以避免爆炸的危险。

射孔工艺技术的应用还需要考虑环境保护和安全。

在操作过程中，必须遵守相关的安全规定，确保操作人员和周围环境的安全。

同时，在射孔后，需要对井眼内产生的碎片和油气进行处理和收集，以减少对环境的影响。

射孔工艺技术的发展使得油气勘探和开采工作更加高效和可靠。

通过射孔，可以提高油井的产出能力和采收率，达到更好的经济效益。

因此，射孔工艺技术在油气工业中的应用将继续得到重视和推崇。

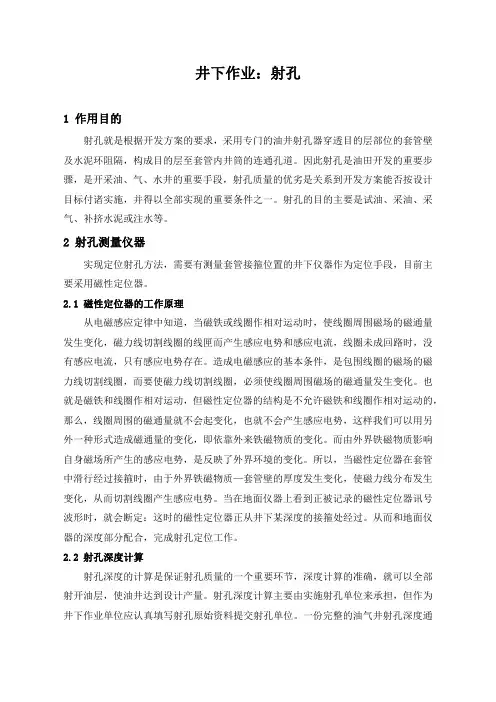

井下作业：射孔1作用目的射孔就是根据开发方案的要求，采用专门的油井射孔器穿透目的层部位的套管壁及水泥环阻隔，构成目的层至套管内井筒的连通孔道。

因此射孔是油田开发的重要步骤，是开采油、气、水井的重要手段，射孔质量的优劣是关系到开发方案能否按设计目标付诸实施，并得以全部实现的重要条件之一。

射孔的目的主要是试油、采油、采气、补挤水泥或注水等。

2射孔测量仪器实现定位射孔方法，需要有测量套管接箍位置的井下仪器作为定位手段，目前主要采用磁性定位器。

2.1磁性定位器的工作原理从电磁感应定律中知道，当磁铁或线圈作相对运动时，使线圈周围磁场的磁通量发生变化，磁力线切割线圈的线匣而产生感应电势和感应电流，线圈未成回路时，没有感应电流，只有感应电势存在。

造成电磁感应的基本条件，是包围线圈的磁场的磁力线切割线圈，而要使磁力线切割线圈，必须使线圈周围磁场的磁通量发生变化。

也就是磁铁和线圈作相对运动，但磁性定位器的结构是不允许磁铁和线圈作相对运动的，那么，线圈周围的磁通量就不会起变化，也就不会产生感应电势，这样我们可以用另外一种形式造成磁通量的变化，即依靠外来铁磁物质的变化。

而由外界铁磁物质影响自身磁场所产生的感应电势，是反映了外界环境的变化。

所以，当磁性定位器在套管中滑行经过接箍时，由于外界铁磁物质—套管壁的厚度发生变化，使磁力线分布发生变化，从而切割线圈产生感应电势。

当在地面仪器上看到正被记录的磁性定位器讯号波形时，就会断定：这时的磁性定位器正从井下某深度的接箍处经过。

从而和地面仪器的深度部分配合，完成射孔定位工作。

2.2射孔深度计算射孔深度的计算是保证射孔质量的一个重要环节，深度计算的准确，就可以全部射开油层，使油井达到设计产量。

射孔深度计算主要由实施射孔单位来承担，但作为井下作业单位应认真填写射孔原始资料提交射孔单位。

一份完整的油气井射孔深度通知单，包括：井号、井别、射孔层段序号、油层组及小层编号、射孔井段深度及对应的夹层厚度和射开厚度、孔密和孔数、累计夹层厚度、射孔厚度、有效厚度、地层系数、编制人及审核人签名。

2023-10-30contents •射孔概述•射孔的种类与技术•射孔的物理机制•射孔的器材与设备•射孔的应用领域与效果•射孔的发展趋势与挑战目录01射孔概述•射孔：是指利用专用设备或枪械对着地层或油、气目标射穿一定深度的孔眼，以沟通地下油气通道，使井下油气顺畅流入井筒，为后续的采油、采气等作业奠定基础。

射孔的定义射孔的作用确定油气藏类型和储层物性通过射孔过程中的岩屑分析和测试，可以了解油气藏的类型和储层的物性参数，为后续的开发方案提供依据。

评估油气藏的产能射孔完成后，可以通过对油气藏进行产能测试，评估油气藏的产能和采收率，为制定合理的开发方案提供参考。

建立油气流入井筒的通道射孔是油气井开发过程中建立油气流入井筒的关键步骤，通过射穿地层，使地层的油气能够流入井筒。

射孔技术的起源可以追溯到20世纪初，最初使用的是炸药爆炸的方式进行射孔。

随着技术的不断发展，现在使用的是更加高效、安全和环保的专用射孔设备和枪械。

现代射孔技术的发展方向主要包括提高射孔精度、增加穿透深度、降低对储层的伤害等。

同时，随着数字化和智能化技术的不断发展，射孔技术也在逐步实现自动化和智能化。

射孔的历史与发展02射孔的种类与技术电缆射孔电缆射孔是一种射孔技术，通过电缆将射孔器送入井筒内，在预定深度进行射孔。

该技术适用于各种油气藏，特别是深层油气藏。

电缆射孔具有穿透深度大、射孔精度高等优点，但存在电缆易损坏、维修成本高等问题。

套管射孔套管射孔是指在套管上开孔，以便将油气引导到井筒内。

该技术适用于已经开采的油气藏，可提高油气采收率。

套管射孔具有操作简便、成本低等优点，但存在对油气藏二次污染的风险。

无套管射孔是一种不依赖套管进行射孔的技术，通过在井壁上直接打孔实现。

该技术适用于非常规油气藏，如页岩气、煤层气等。

无套管射孔具有对油气藏损伤小、采收率高等优点，但存在施工难度大、成本高等问题。

无套管射孔利用高能聚焦的射线在井壁上形成射孔，以实现对非常规油气藏的高效开发。

生产测井技术介绍引言生产测井是一种用于评估和监测油井生产状态和产量的技术方法。

它是油田开发和生产管理中的重要工具，能够为油藏工程和生产管理提供关键的数据和信息。

本文将介绍生产测井的基本原理和常用技术，并探讨其在油田开发和生产管理中的应用。

生产测井的基本原理生产测井是通过在油井内安装测井仪器，采集井底的数据来评估和监测油井的生产状态和产量。

测井数据可以提供油井、油藏和地层的相关信息，包括油井压力、温度、含水率、产液量和产气量等。

根据测井数据的变化和分析，可以判断油井的生产情况、诊断井口问题以及评估油田的产能和开发潜力。

生产测井的基本原理是利用物理、化学和电磁等测井技术手段，通过测量和分析油井内部的参数和特性来反映油井的生产状况。

常用的生产测井技术包括：井底压力测井、产量测井、含水率测井、井温测井和井底流体采样等。

常用的生产测井技术1. 井底压力测井井底压力是评估和监测油井生产状态的重要参数。

井底压力测井是通过在井下测井仪器中加装压力传感器，实时测量油井的井底压力变化。

井底压力测井可以帮助诊断油井的流体动态特性，评估油藏的产能和开发潜力，以及指导油井的调整和优化。

2. 产量测井产量测井是评估和监测油井产液量和产气量的主要方法。

通过在油管或气管中安装流量计和测压仪器，可以实时测量油井的产液量和产气量变化。

产量测井可以帮助评估油井的生产能力，监测油井的产量变化，以及判断油井的井下环境和动态特性。

3. 含水率测井含水率是评估油井产液中含水量的重要参数。

含水率测井可以通过测量油井产液中的电阻率或射线衰减来判断油井中的含水率。

含水率测井可以帮助评估油藏的剩余油藏和采油效果，监测油井的含水率变化，以及指导油井的调整和优化。

4. 井温测井井温测井是通过测量油井井筒内的温度变化来评估油井的生产状态。

井温测井可以帮助判断油井的产液情况，监测油井的温度变化，以及诊断油井的问题和优化油井的生产。

5. 井底流体采样井底流体采样是通过在油管或气管中安装采样器，采集油井产液和产气的样品，进行实验室分析和测试。

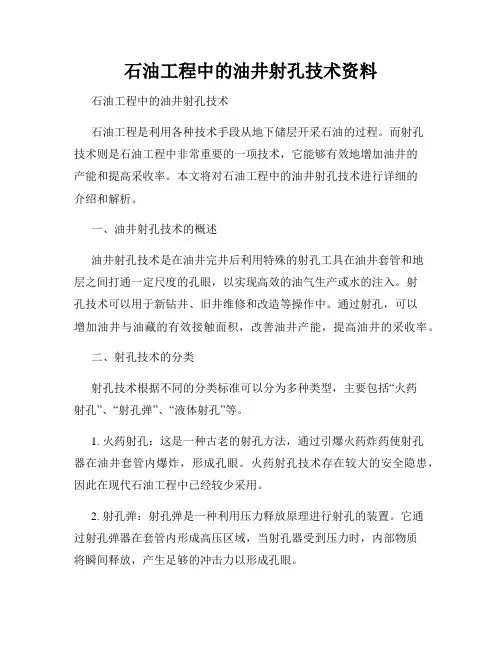

石油工程中的油井射孔技术资料石油工程中的油井射孔技术石油工程是利用各种技术手段从地下储层开采石油的过程。

而射孔技术则是石油工程中非常重要的一项技术，它能够有效地增加油井的产能和提高采收率。

本文将对石油工程中的油井射孔技术进行详细的介绍和解析。

一、油井射孔技术的概述油井射孔技术是在油井完井后利用特殊的射孔工具在油井套管和地层之间打通一定尺度的孔眼，以实现高效的油气生产或水的注入。

射孔技术可以用于新钻井、旧井维修和改造等操作中。

通过射孔，可以增加油井与油藏的有效接触面积，改善油井产能，提高油井的采收率。

二、射孔技术的分类射孔技术根据不同的分类标准可以分为多种类型，主要包括“火药射孔”、“射孔弹”、“液体射孔”等。

1. 火药射孔：这是一种古老的射孔方法，通过引爆火药炸药使射孔器在油井套管内爆炸，形成孔眼。

火药射孔技术存在较大的安全隐患，因此在现代石油工程中已经较少采用。

2. 射孔弹：射孔弹是一种利用压力释放原理进行射孔的装置。

它通过射孔弹器在套管内形成高压区域，当射孔器受到压力时，内部物质将瞬间释放，产生足够的冲击力以形成孔眼。

3. 液体射孔：液体射孔技术是指利用高压液体射入套管，使套管在地层中形成孔眼。

这种技术可以在射孔孔道中形成较大的动能，有效提高射孔效果。

三、射孔技术的操作流程射孔技术的操作流程一般包括井下准备、射孔方案设计、射孔施工和射孔质量评价等环节。

1. 井下准备：在进行射孔前，需要进行井下设备的准备工作，包括检查井下设备状态，准备射孔工具等。

确保井下设备运行正常，为射孔施工奠定基础。

2. 射孔方案设计：根据不同的井型和需求，制定合理的射孔方案。

射孔方案设计包括确定射孔区域、射孔密度和射孔深度等参数，以确保射孔施工的准确性和有效性。

3. 射孔施工：按照射孔方案进行实际施工。

根据具体情况选择适当的射孔工具，并进行井下操作。

射孔施工需要注意安全、准确和高效。

4. 射孔质量评价：射孔施工完成后，需要进行射孔质量的评价。

油田浅层水平测井及射孔技术分析在现代化技术应用在各个领域过程中，油田企业应对原有的采油技术进行创新改革，以便提升采油效率，推动企业快速发展。

现阶段浅层水平测井技术以及射孔技术，广泛应用在油田采油工程中，上述两种技术既能稳定石油开采环境，避免对生态造成巨大的破坏，还能显著提升采油效率。

本文围绕油田浅层水平测井及射孔技术展开讨论，为油田企业应用上述技术提供参考依据。

标签：浅层水平井;测井技术;射孔技术引言在社会和经济发展过程中，石油是各领域重要的资源，其战略意义十分重要。

我国十分重视石油资源开发，在石油开采过程中，根据油田实际情况，采用水平测井及射孔技术，既要保证石油的开采效率，还要满足阶梯式水平井开采需求。

在石油资源不断开采过程中，水平井技术配合使用射孔技术，在完善和优化原有的开采技术的同时，显著提升石油资源的开采效率。

一、射孔技术使用聚能器材放入到指定的采油井中，在预先设定好的埋置埋置炸药，通过爆破的方式在井下的指定位置进行开孔作业，完成爆破开孔后，井下储存的石油资源，在开孔位置流出，工作人员使用采油设备收集石油。

射孔技术不仅应用在石油开采中获得良好的效果，还能在特殊领域，如水源环境、煤炭环境等，都能获得开采的资源。

我国许多油田企业广泛使用射孔技术，需要使用聚能射孔器材的同时，根据开采实际环境需求，还会使用枪弹式射孔器。

在对发达国家应用的射孔技术进行研究发现，许多石油企业使用水流射孔器。

使用射孔技术开采石油过程中，需要精准控制射孔层的位置，并且每次发射率，以单层为标准应超过90%。

二、浅层水平测井的工艺技术（一）传输过程中所应用的技术完成石油开采进入到传输环节，传输过程应用的技术，一般按照类型分为以下几种：一，若传输过程保持在大角度状态，通常指水平位移距离较长，需要工作人员认真检测井下作业情况，以便准确的完成对接工作;二，若传输过程中需要配置保护电缆，或者采油井处于裸眼状态时，需要经过长距离的传输，才能完成传输任务。

生产测井技术简介（简稿）1、生产测井的定义所谓生产测井，是指用于完井后的注入井和生产井的测井技术，其目的在于评价该井本身和油藏的生产动态，即评价油管或套管内外流体的流动情况。

生产测井与裸眼井测井相比，后者反映的是储层的静态信息，主要目的是为了寻找油气层的；而前者反映的是油藏的动态信息，主要目的就是为了监测油藏的开发情况，侧重于油藏的开发管理工作。

2、生产测井的分类按照应用范围进行分类，生产测井技术包括：•动态监测测井主要包括生产井产液剖面测井和注入剖面测井两种。

产液剖面测井应用于自喷井、抽油井、电潜泵井等，主要目的是为评价井内流体的流动情况，并计算各生产层的产液能力（产液量的大小）、产液性质（如油、气、水等）等。

注入剖面测井应用于注入井，如注水井、注气井等（注入流体的性质取决于油田的开发设计方案和油藏的特征等因素），其主要目的是为了评价各注入层的吸液能力（如绝对吸水量的大小、吸水指数等）。

［小知识］：起初，地下的原油是靠地层的原始压力自然开采出来的。

随着油田的不断开发，地层的能量即地层压力呈现下降的趋势，单单依靠此时的地层压力，是无法开采更多的原油。

为了解决这种矛盾，人们便开发了水驱、气驱或其他驱油技术，即通过注入井向目的层注入一定压力的流体，使地层逐步恢复原始地层压力，以提高油藏的采收率。

•产层评价测井套管井的产层评价测井，包括碳氧比（C/O）测井、脉冲中子衰减测井等测井方法，其主要目的是为了研究油藏投入开发后的剩余油分布情况。

•工程测井技术工程测井的应用范围较广，包括套管质量检查，射孔质量检查，固井质量检查，评价压裂酸化作业效果，检测漏失、窜槽等异常现象。

3、5700系列生产测井组合仪介绍目前，苏丹作业区拥有5700系统配备的生产测井仪8200系列，能够完成产液剖面、注水剖面以及部分工程测井项目。

•Gamma ray自然伽马仪，测量地层的自然放射性曲线，主要用于校深。

•Casing collar location磁定位仪，测量套管或油管的磁性记号曲线，主要用于校深，另外，也可以用于检查管柱结构、确定接箍、射孔的位置。
