分立元件逻辑门

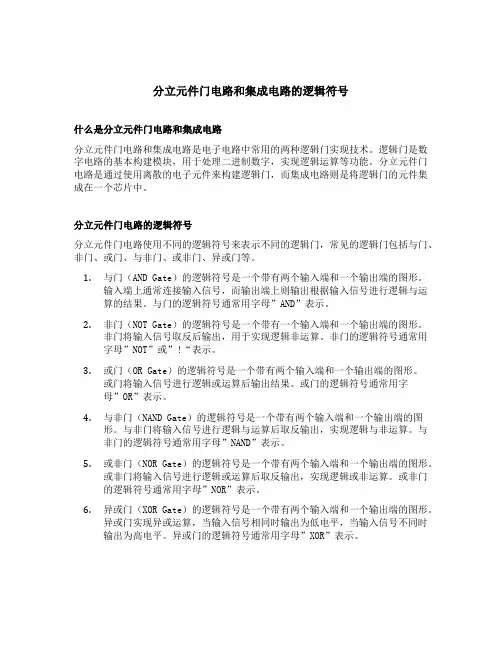

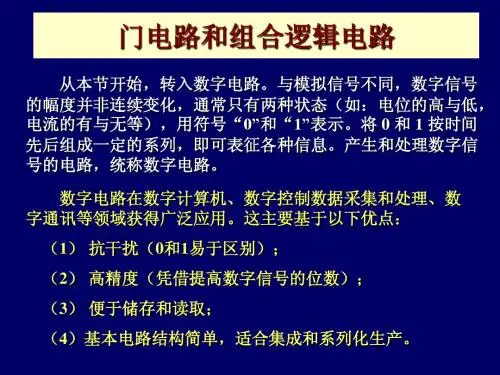

分立元件门电路和集成电路的逻辑符号什么是分立元件门电路和集成电路分立元件门电路和集成电路是电子电路中常用的两种逻辑门实现技术。

逻辑门是数字电路的基本构建模块，用于处理二进制数字，实现逻辑运算等功能。

分立元件门电路是通过使用离散的电子元件来构建逻辑门，而集成电路则是将逻辑门的元件集成在一个芯片中。

分立元件门电路的逻辑符号分立元件门电路使用不同的逻辑符号来表示不同的逻辑门，常见的逻辑门包括与门、非门、或门、与非门、或非门、异或门等。

1.与门（AND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

输入端上通常连接输入信号，而输出端上则输出根据输入信号进行逻辑与运算的结果。

与门的逻辑符号通常用字母”AND”表示。

2.非门（NOT Gate）的逻辑符号是一个带有一个输入端和一个输出端的图形。

非门将输入信号取反后输出，用于实现逻辑非运算。

非门的逻辑符号通常用字母”NOT”或”!“表示。

3.或门（OR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或门将输入信号进行逻辑或运算后输出结果。

或门的逻辑符号通常用字母”OR”表示。

4.与非门（NAND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

与非门将输入信号进行逻辑与运算后取反输出，实现逻辑与非运算。

与非门的逻辑符号通常用字母”NAND”表示。

5.或非门（NOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或非门将输入信号进行逻辑或运算后取反输出，实现逻辑或非运算。

或非门的逻辑符号通常用字母”NOR”表示。

6.异或门（XOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

异或门实现异或运算，当输入信号相同时输出为低电平，当输入信号不同时输出为高电平。

异或门的逻辑符号通常用字母”XOR”表示。

集成电路的逻辑符号集成电路通过将逻辑门的元件集成在一个芯片中实现，它可以以一个整体的形式提供逻辑门的功能，简化了电路的布局和设计。

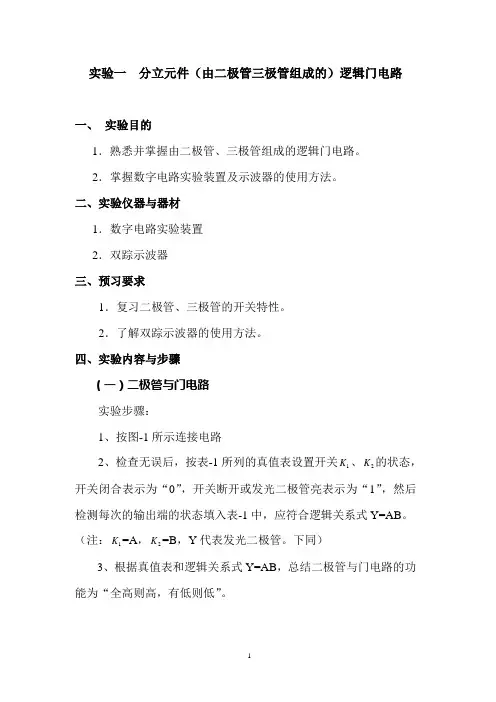

实验一分立元件（由二极管三极管组成的）逻辑门电路一、实验目的1．熟悉并掌握由二极管、三极管组成的逻辑门电路。

2．掌握数字电路实验装置及示波器的使用方法。

二、实验仪器与器材1．数字电路实验装置2．双踪示波器三、预习要求1．复习二极管、三极管的开关特性。

2．了解双踪示波器的使用方法。

四、实验内容与步骤（一）二极管与门电路实验步骤：1、按图-1所示连接电路2、检查无误后，按表-1所列的真值表设置开关K、2K的状态，1开关闭合表示为“0”，开关断开或发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=AB。

（注：K=A，2K=B，Y代表发光二极管。

下同）13、根据真值表和逻辑关系式Y=AB，总结二极管与门电路的功能为“全高则高，有低则低”。

图-1 二极管与门电路表-1 真值表（二）二极管或门电路 实验步骤：1、按图-2所示连接电路。

2、检查无误后，按表-2所列的真值表设置开关1K 、2K 的状态，开关闭合表示为“1”，开关断开表示为“0”，发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=A+B 。

图-2 二极管或门电路 表-2 真值表3、根据真值表和逻辑关系式Y=A+B ，总结二极管或门电路的功能为“全低则低，有高则高”。

（三）三极管非门电路实验步骤：1、按图-3所示连接电路2、检查无误后，按表-3所列的真值表设置开关K 的状态，开关闭合表示为“1”， 开关断开表示为“0”，发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-3中，应符合逻辑关系式Y=A 。

3、根据真值表和逻辑关系式Y=A ，总结三极管非门电路的功能相当于反相器“是低则高，是高则低”。

（注：K=A ）图-3 三极管非门电路 表-3 真值表（四）三极管与非门电路实验步骤：1、按图-4所示连接电路2、检查无误后，按表-4所列的真值表设置开关1K 、2K 的状态，开关闭合表示为“0”，开关断开或发光二极管亮表示为“1”，然后检测每次的输出端的状态填入表-1中，应符合逻辑关系式Y=AB 。

路。

简称门电路。

5V一、TTL 与非门图3-1 典型TTL 与非门电路3.2 TTL 集成门电路•数字集成电路中应用最广的为TTL 电路（Transister-Transister-Logic 的缩写）•由若干晶体三极管、二极管和电阻组成，TTL 集成电路有54/74系列　①输出高电平UOH 和输出低电平UOL 。

　•输出高电平U OH：至少有一个输入端接低电平时的输出电平。

•输出低电平U OL：输入全为高电平时的输出电平。

• 电压传输特性的截止区的输出电压UOH=3.6V，饱和区的输出电压UOL=0.3V。

一般产品规定U OH≥2.4V、U OL＜0.4V时即为合格。

　二、TTL与非门的特性参数③开门电平U ON 和关门电平U OFF 。

　开门电平U ON 是保证输出电平达到额定低电平(0.3V )时，所允许输入高电平的最低值，表示使与非门开通的最小输入电平。

通常U ON =1.4V ，一般产品规定U ON ≤1.8V 。

　关门电平U OFF 是保证输出电平为额定高电平(2.7V 左右)时，允许输入低电平的最大值，表示与非门关断所允许的最大输入电平。

通常U OFF ≈1V ，一般产品要求U OFF ≥0.8V 。

5). 扇入系数Ni和扇出系数N O　是指与非门的输入端数目。

扇入系数Ni是指与非门输出端连接同类门的个数。

反扇出系数NO映了与非门的带负载能力。

6）输入短路电流I IS 。

　当与非门的一个输入端接地而其余输入端悬空时，流过接地输入端的电流称为输入短路电流。

7）8）平均功耗P　指在空载条件下工作时所消耗的电功率。

三、TTL门电路的改进　74LS系列　性能比较好的门电路应该是工作速度既快，功耗又小的门电路。

因此，通常用功耗和传输延迟时间的乘积(简称功耗—延迟积或pd积)来评价门电路性能的优劣。

74LS系列又称低功耗肖特基系列。

74LS系列是功耗延迟积较小的系列(一般t pd＜5 ns，功耗仅有2 mW) 并得到广泛应用。

什么是逻辑门电路逻辑门电路的注意事项实现基本和常用逻辑运算的电子电路叫逻辑门电路。

那么你对逻辑门电路了解多少呢?以下是由店铺整理关于什么是逻辑门电路的内容，希望大家喜欢!逻辑门电路的简介定义最基本的逻辑关系是与、或、非，最基本的逻辑门是与门、或门和非门。

实现“与”运算的叫与门，实现“或”运算的叫或门，实现“非”运算的叫非门，也叫做反相器，等等。

逻辑门是在集成电路(也称：集成电路)上的基本组件。

组成逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。

也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路。

简单的逻辑门可由晶体管组成。

这些晶体管的组合可以使代表两种信号的高低电平在通过它们之后产生高电平或者低电平的信号。

作用高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。

常见的逻辑门包括“与”门，“或”门，“非”门，“异或”门(也称：互斥或)等等。

逻辑门可以组合使用实现更为复杂的逻辑运算。

类别逻辑门电路是数字电路中最基本的逻辑元件。

所谓门就是一种开关，它能按照一定的条件去控制信号的通过或不通过。

门电路的输入和输出之间存在一定的逻辑关系(因果关系)，所以门电路又称为逻辑门电路。

基本逻辑关系为“与”、“或”、“非”三种。

逻辑门电路按其内部有源器件的不同可以分为三大类。

第一类为双极型晶体管逻辑门电路，包括TTL、ECL电路和I2L电路等几种类型;第二类为单极型MOS逻辑门电路，包括NMOS、PMOS、LDMOS、VDMOS、VVMOS、IGT等几种类型;第三类则是二者的组合BICMOS门电路。

常用的是CMOS逻辑门电路。

1、TTL全称Transistor-Transistor Logic,即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。

TTL主要有BJT(Bipolar Junction Transistor 即双极结型晶体管，晶体三极管)和电阻构成，具有速度快的特点。

分立元件门电路与集成逻辑门电路的区别下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言门电路是计算机电路系统中最基础的组成部分之一，用于实现逻辑运算和控制信号的处理。

第6次课三种基本逻辑关系、分立元件门电路、复合逻辑门电路●本次重点内容：1、与、或、非三种基本逻辑关系及真值表、逻辑表达式、门电路逻辑符号。

2、分立元件门电路的工作原理。

3、复合逻辑关系：与非、或非、与或非、异或、同或的真值表、逻辑表达式、门电路逻辑符号。

●教学过程6.1三种基本逻辑关系一、与逻辑关系所谓与逻辑关系：就是指决定某事件结果的所有条件全部具备，结果才能发生，而只要其中一个条件不具备，结果就不能发生，这种逻辑关系称为与逻辑关系。

与逻辑示意如图6-1所示：用A，B表示条件，即开关的状态；用Y表示结果，即表示灯的亮、灭状态。

图6-1 与逻辑示意图开关：“1”表示开关闭合，“0”表示开关断开。

灯：“1”表示灯亮，“0”表示灯灭。

根据所有可能的开关组合状态与灯亮、灭的对应关系，可以列出真值表。

如表6-1所示。

表6-1 与逻辑真值表由表6-1可以得出“与”逻辑关系为“有0出0，全1出1”。

与门是实现与逻辑关系的电路，其逻辑符号如图6-2所示：图6-2 与逻辑符号二、或逻辑—在A，B等多个条件中，只要具备其中一个条件，事件就会发生；只有所有条件均不具备时，事件才不会发生，这种因果关系称为或逻辑关系。

或逻辑示意如图6-3所示：图6-3 或逻辑示意图经分析开关A，B的闭合情况，可以列出或逻辑真值表如表6-2所示：表6-2 或逻辑真值表由上表6-2可以得知或逻辑功能为“有1出1，全0出0”。

或门是实现或逻辑关系的电路，其逻辑符号如图6-4所示。

图6-4或逻辑符号三、非逻辑：决定事件结果只有一个条件，当条件具备时，结果就不发生；当条件不具备时，结果就发生。

这种因果关系称为非逻辑关系。

非逻辑示意如图6-5所示。

当开关A闭合时，灯Y灭；当开关A断开时，灯Y亮。

可见，对灯亮来说，开关A闭合是非逻辑关系。

图6-5非逻辑示意如图经分析可以列出或逻辑真值表6-3。

表6-3 非逻辑真值表由上表可以得知非逻辑功能为“是0出1，是1出0”。

分立元件基本逻辑门电路1、二极管与门电路图1(a)所示是二极管与门电路，它有两个输入端A和B，一个输出端Y。

也可以认为A和B是它的两个输入信号或称输入变量，Y是输出信号或称输出变量。

图1(b)和(c)所示分别为与门电路的规律符号和波形图。

(a)电路(b)规律符号(c)波形图图1 二极管与门电路当输入变量A和B全为1时(设两个输入端的电位均为3V)，电源+5V 的正端经电阻R向两个输入端流通电流(电源的负端接“地”，图中未标出)，和两管都导通，输出端Y的电位略高于3V(因二极管的正向电压降有零点几伏)，因此输出变量Y为1。

当输入变量不全为1，而有一个或两个全为0时，即该输入端的电位在0V四周。

例如A为0，B为1，则优先导通。

这时输入端Y的电位也在0V四周，因此Y为0。

因承受反向电压而截止。

只有当输入变量全为1时，输出变量Y才为1，这合乎与门的要求。

与规律关系式为(1)图1(a)有两个输入端，输入信号有1和0两种状态，共有四种组合，因此可用表1完整地列出四种输入、输出规律状态。

它可和图12.2(c)的波形图相对比。

表1 与门规律状态表ABY000010100111 2、二极管或门电路图2(a)所示是二极管或门电路。

比较一下图1(a)和图2(a)就可看出，后者二极管的极性与前者接得相反，其阴极相连经电阻R接“地”。

(a)电路(b)规律符号(c)波形图图2 二极管或门电路当输入变量只要有一个为1时，输出就为1。

例如A为1，B为0，则优先导通，输出变量Y也为1。

因承受反向电压而截止。

只有当输入变量全为0时，输出变量Y才为0，此时两只二极管都截止。

或规律关系式为(2)表2是或门的输入、输出规律状态表，它可和图2(c)的波形图相对比。

图2(b)是或门电路的规律符号。

表2 或门规律状态表ABY000011101111 3、晶体管非门电路图3(a)所示是晶体管非门电路。

晶体管非门电路不同于放大电路，管子的工作状态或从截止转为饱和，或从饱和转为截止。

分立元件逻辑门的级联在数字电路设计中，分立元件逻辑门的级联是一种常见的组合逻辑方法。

分立元件逻辑门包括与门、或门、非门等基本逻辑门，通过合理地连接这些逻辑门，可以实现复杂的数字逻辑电路。

级联是将多个逻辑门按照一定的方式相互连接，以实现更丰富的功能。

首先，我们来了解一下分立元件逻辑门的原理及应用：1. 与门：与门（AND gate）接收两个或多个输入信号，当所有输入信号都为高电平（通常表示为1）时，输出为高电平；否则，输出为低电平（通常表示为0）。

与门广泛应用于组合逻辑电路的设计中。

2. 或门：或门（OR gate）接收两个或多个输入信号，当任意一个输入信号为高电平时，输出为高电平；只有当所有输入信号都为低电平时，输出才为低电平。

或门常用于构建多路选择器、编码器等电路。

3.非门：非门（NOT gate）只接收一个输入信号，输出信号与输入信号相反。

非门常用于信号反相、时序控制等场合。

在了解了基本逻辑门的工作原理后，我们可以将它们级联以实现更复杂的逻辑功能。

以下是一个分立元件逻辑门级联的例子：假设我们有一个输入信号A和两个输出信号Y和Z。

我们可以通过以下逻辑电路实现输出Z与输入A的反相（即Z= NOT A）：1. 将输入信号A接入非门（NOT gate）的输入端，得到输出信号B（B= NOT A）。

2. 将输出信号B与输入信号A接入与门（AND gate），得到输出信号C（C= A·B）。

3. 将输出信号C接入非门（NOT gate），得到输出信号Z（Z= NOT C = NOT(A·B)）。

通过这个级联电路，我们实现了输出信号Z与输入信号A的反相。

此外，我们还可以通过调整逻辑门的连接方式，实现其他复杂的逻辑功能。

分立元件逻辑门的级联在数字电路设计中具有重要意义。

掌握这种方法，有助于我们更好地理解数字逻辑电路的工作原理，并灵活地设计出满足实际需求的数字电路系统。

同时，分立元件逻辑门的级联也是学习现代数字电子技术的基础，对于深入理解计算机原理、嵌入式系统等领域具有重要意义。
