冲压模具结构及成型调试方法

冲压模具结构连续模步骤冲压模具是一种用于形成和制造零件的模具，它是冲压工艺中重要的工具。

冲压模具结构与制造过程一般包括设计、制造、调试和加工等步骤。

下面是冲压模具结构连续模步骤的详细介绍。

第一步：产品设计冲压模具的结构设计是基于产品的设计要求来进行的。

首先需要确定产品的形状、尺寸、材料等，并根据产品的功能要求设计出合理的结构。

在设计过程中需要考虑到产品的成型性、加工性、精度要求等因素。

第二步：模具结构设计根据产品的设计要求，进行冲压模具的结构设计。

这个阶段需要考虑到模具的形状、结构、材料选择等因素。

通常包括上模、下模、顶针、导柱、导套、底座等组成部分。

同时，还需要设计出合理的排料、冷却系统以及模具的定位、固定等装置。

第三步：模具制造根据模具设计图纸开始进行冲压模具的制造。

这个过程通常包括材料的选择和采购、切割、加工、装配等步骤。

其中，切割和加工是制造模具的关键过程，需要使用精密的加工设备进行加工，如数控机床、线切割机等。

第四步：模具调试制造完成后，进行模具的调试工作。

首先需要进行模具的组装和调整，确保各个部分的精度和配合度。

然后，进行试模操作，调整冲程、料厚、排料等参数，检查模具是否正常工作，并对模具进行调整和修正，以满足产品制造的要求。

第五步：模具加工完成模具调试后，进行产品的批量加工。

这个阶段需要根据产品的要求进行操作，包括冲压、切割、冲孔、弯曲等工艺。

同时，需要进行模具的维护和保养，确保模具的使用寿命和稳定性。

以上是冲压模具结构连续模步骤的详细介绍，冲压模具的制造过程是一个复杂的工程，需要设计、制造、调试和加工等多个环节的协同作业。

只有确保每个环节都合理和精确，才能保证冲压模具的质量和性能。

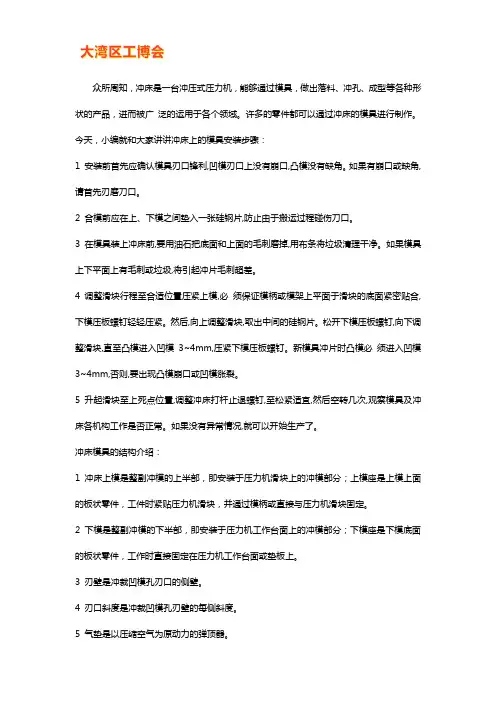

众所周知，冲床是一台冲压式压力机，能够通过模具，做出落料、冲孔、成型等各种形状的产品，进而被广泛的运用于各个领域。

许多的零件都可以通过冲床的模具进行制作。

今天，小编就和大家讲讲冲床上的模具安装步骤：1 安装前首先应确认模具刃口锋利,凹模刃口上没有崩口,凸模没有缺角。

如果有崩口或缺角,请首先刃磨刀口。

2 合模前应在上、下模之间垫入一张硅钢片,防止由于搬运过程碰伤刀口。

3 在模具装上冲床前,要用油石把底面和上面的毛刺磨掉,用布条将垃圾清理干净。

如果模具上下平面上有毛刺或垃圾,将引起冲片毛刺超差。

4 调整滑块行程至合适位置压紧上模,必须保证模柄或模架上平面于滑块的底面紧密贴合,下模压板螺钉轻轻压紧。

然后,向上调整滑块,取出中间的硅钢片。

松开下模压板螺钉,向下调整滑块,直至凸模进入凹模3~4mm,压紧下模压板螺钉。

新模具冲片时凸模必须进入凹模3~4mm,否则,要出现凸模崩口或凹模涨裂。

5 升起滑块至上死点位置,调整冲床打杆止退螺钉,至松紧适宜,然后空转几次,观察模具及冲床各机构工作是否正常。

如果没有异常情况,就可以开始生产了。

冲床模具的结构介绍：1 冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分；上模座是上模上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。

2 下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分；下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。

3 刃壁是冲裁凹模孔刃口的侧壁。

4 刃口斜度是冲裁凹模孔刃壁的每侧斜度。

5 气垫是以压缩空气为原动力的弹顶器。

6 反侧压块是从工作面的另一侧支持单向受力凸模的零件。

扩展资料：冲床模具结构说明：冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。

上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。

下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。

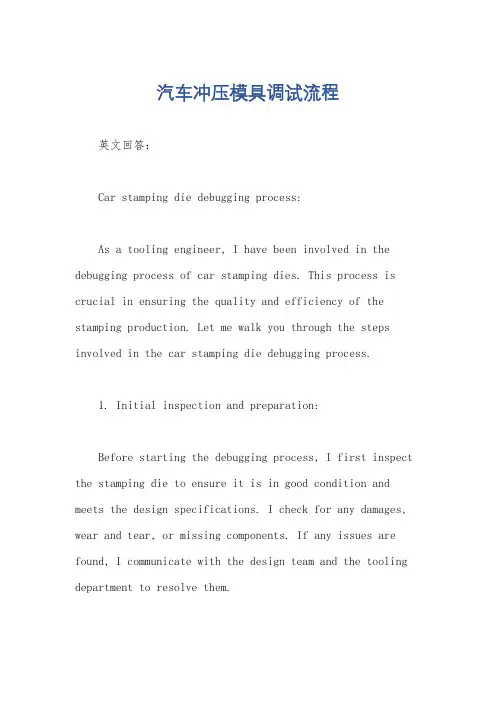

汽车冲压模具调试流程英文回答：Car stamping die debugging process:As a tooling engineer, I have been involved in the debugging process of car stamping dies. This process is crucial in ensuring the quality and efficiency of the stamping production. Let me walk you through the steps involved in the car stamping die debugging process.1. Initial inspection and preparation:Before starting the debugging process, I first inspect the stamping die to ensure it is in good condition and meets the design specifications. I check for any damages, wear and tear, or missing components. If any issues are found, I communicate with the design team and the tooling department to resolve them.2. Die installation and alignment:Once the stamping die is deemed ready for debugging, I proceed with its installation on the press machine. Proper alignment is crucial to ensure accurate stamping and avoid any potential issues such as misalignment or excessive wear on the die components. I use precision measuring tools to align the die properly.3. Test run and adjustment:After the die is installed and aligned, I perform atest run to check its functionality. This involves running the press machine with a sample material to observe the stamping process. I carefully monitor the stamping quality, checking for any defects or inconsistencies. If any issues are detected, I make necessary adjustments to the die, such as modifying the punch or die clearance, adjusting the blank holder pressure, or changing the lubrication method.4. Fine-tuning and optimization:Once the initial adjustments are made, I continue to fine-tune the stamping die to optimize its performance. This may involve further adjustments to the punch and die clearance, fine-tuning the blank holder pressure, or optimizing the lubrication system. The goal is to achieve the desired stamping quality and production efficiency.5. Production trial and validation:After the stamping die is finely tuned, I conduct a production trial to validate its performance. This involves running a larger batch of stamped parts to ensure consistent quality and production efficiency. I closely monitor the production process, making necessary adjustments or corrections if any issues arise. Feedback from the production team is also crucial in identifying any potential improvements or modifications needed.6. Documentation and handover:Once the stamping die is successfully debugged and validated, I document all the adjustments, modifications,and settings made during the process. This documentation serves as a reference for future maintenance and troubleshooting. I also provide training and guidance tothe production team on the proper operation and maintenance of the stamping die.中文回答：汽车冲压模具调试流程：作为一名模具工程师，我参与了汽车冲压模具的调试流程。

第1篇一、引言冲压模具工艺是现代工业生产中广泛应用的加工方法之一，主要用于金属板材、带材、管材等材料的成形加工。

随着工业技术的不断发展，冲压模具工艺在制造业中的地位越来越重要。

本文将从冲压模具工艺的基本概念、分类、设计、制造、调试及应用等方面进行详细介绍。

二、冲压模具工艺基本概念1. 冲压：冲压是指利用模具对板材、带材、管材等材料施加压力，使其产生塑性变形，从而获得所需形状、尺寸和性能的加工方法。

2. 冲压模具：冲压模具是冲压工艺中必不可少的工具，它决定了冲压产品的形状、尺寸和精度。

3. 冲压模具工艺：冲压模具工艺是指从模具设计、制造、调试到应用的整个过程。

三、冲压模具工艺分类1. 按冲压工艺分类：可分为单工序冲压、多工序冲压、连续冲压等。

2. 按模具结构分类：可分为简单模具、复合模具、组合模具等。

3. 按冲压产品分类：可分为板件冲压、带材冲压、管材冲压等。

四、冲压模具工艺设计1. 设计要求：在设计冲压模具时，应满足以下要求：（1）满足产品形状、尺寸和精度要求；（2）保证冲压工艺的顺利进行；（3）提高生产效率，降低生产成本；（4）确保模具的寿命和安全性。

2. 设计步骤：（1）分析产品图纸，确定冲压工艺方案；（2）确定模具结构、材料、尺寸和精度；（3）绘制模具装配图和零件图；（4）进行模具强度、刚度和耐久性计算。

五、冲压模具工艺制造1. 模具材料：模具材料应具有良好的耐磨性、耐冲击性、耐热性、耐腐蚀性等性能。

常用的模具材料有Cr12、Cr12MoV、CrWMn等。

2. 模具加工：模具加工主要包括以下步骤：（1）毛坯加工：根据模具图纸，加工出模具毛坯；（2）热处理：对模具毛坯进行热处理，提高其性能；（3）机械加工：对模具进行机械加工，达到图纸要求的尺寸和精度；（4）装配：将模具零件装配成完整的模具。

六、冲压模具工艺调试1. 调试目的：调试冲压模具的目的是使模具在正常生产条件下，达到规定的生产速度、精度和产品质量。

冲压模具结构及成型调试方法冲压模具是指以金属板材为原料，在机床上进行冲压加工，通过模具的压制来实现所需产品的形状和尺寸的加工方法。

冲压模具结构主要由上模、下模、导柱、导套、弹簧、导向柱、导向套等组成。

1.上模：上模是冲压模具中的上部分，也称为工作模或上模板。

它可以固定在机床的工作台或滑块上。

上模的结构取决于被加工件的形状和复杂度，可以有单片构造、整体结构或组合结构。

2.下模：下模是冲压模具中的下部分，也称为压座或下模板。

它用于支撑和固定上模。

下模可以通过导柱和导套与机床工作台连接。

3.导柱：导柱是冲压模具中的一种传动机构，用于使上模和下模对齐。

导柱可以用于定位和支撑模具，确保模具的精度和稳定性。

4.导套：导套是冲压模具中的一种传动机构，用于保证上模和下模的运动轨迹的平行性与一致性。

导套可以安装在下模上，以减少摩擦和防止模具的倾斜。

5.弹簧：弹簧作为冲压模具中的一种零件，用于提供上模和下模之间的顶出力。

它可以通过压缩和释放来实现上模和下模的开合。

6.导向柱：导向柱是冲压模具中的一种定位装置，用于确保上模和下模的相对位置。

它可以通过固定在机床和模具上来保持模具的稳定性。

7.导向套：导向套是冲压模具中的一种配件，用于保证导向柱和模具之间的密合度。

它可以减少摩擦和磨损，提高模具的使用寿命。

冲压模具的成型调试方法如下：1.制定调试计划：根据产品的要求和模具的结构，制定冲压模具的成型调试计划。

包括调试流程、调试顺序、调试参数等。

2.装夹模具：将模具安装在冲床上，确保模具的固定性和稳定性。

检查上模和下模之间的间隙，确认无干涉。

3.调整模具参数：根据产品尺寸和形状的要求，调整上模和下模的间隙和位置。

通过调整导柱、导向套等传动机构，确保上模和下模的平行度和一致性。

4.进行试模冲压：根据调整后的参数，进行试模冲压。

观察产品的形状和尺寸，判断是否满足设计要求。

根据试模结果，调整模具参数，直到满足产品要求。

5.优化调整：在试模冲压过程中，根据得到的产品和工艺数据，进一步优化模具参数。

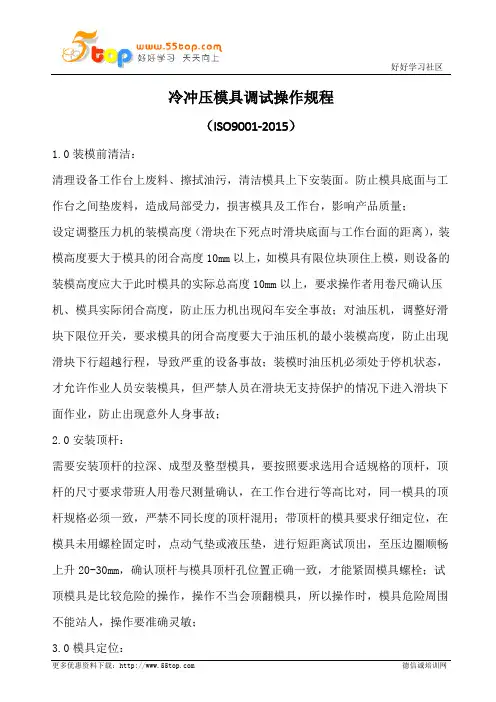

冷冲压模具调试操作规程（ISO9001-2015）1.0装模前清洁：清理设备工作台上废料、擦拭油污，清洁模具上下安装面。

防止模具底面与工作台之间垫废料，造成局部受力，损害模具及工作台，影响产品质量；设定调整压力机的装模高度（滑块在下死点时滑块底面与工作台面的距离），装模高度要大于模具的闭合高度10mm以上，如模具有限位块顶住上模，则设备的装模高度应大于此时模具的实际总高度10mm以上，要求操作者用卷尺确认压机、模具实际闭合高度，防止压力机出现闷车安全事故；对油压机，调整好滑块下限位开关，要求模具的闭合高度要大于油压机的最小装模高度，防止出现滑块下行超越行程，导致严重的设备事故；装模时油压机必须处于停机状态，才允许作业人员安装模具，但严禁人员在滑块无支持保护的情况下进入滑块下面作业，防止出现意外人身事故；2.0安装顶杆：需要安装顶杆的拉深、成型及整型模具，要按照要求选用合适规格的顶杆，顶杆的尺寸要求带班人用卷尺测量确认，在工作台进行等高比对，同一模具的顶杆规格必须一致，严禁不同长度的顶杆混用；带顶杆的模具要求仔细定位，在模具未用螺栓固定时，点动气垫或液压垫，进行短距离试顶出，至压边圈顺畅上升20-30mm，确认顶杆与模具顶杆孔位置正确一致，才能紧固模具螺栓；试顶模具是比较危险的操作，操作不当会顶翻模具，所以操作时，模具危险周围不能站人，操作要准确灵敏；3.0模具定位：在移动工作台上安装模具，由班长（副班长）或机台长指挥天车，将模具摆放到准确位置，需要调整时允许扳手进行调整；用装模机装模的，模具吊入装模机尽量对准在设备的安装位置，推入设备工作台时保持直线移动；采用托臂、举模器结构的设备，装模时应仔细确认托臂受力是否稳定，防止失稳模具掉落事故；推、拉模具应控制力度，防止用力过猛造成滑过位掉落、撞伤人体等事故；如有定位销的采用定位销定位模具；当液压举模器处于上升位置时，严禁开动滑块压制，以免压坏举模器；4.0滑块下移：对具有装模调速功能的设备，选用设备寸动微速（低速），将滑块寸动至下死点，然后开动滑块下行开关至下平面贴近模具上模面，模具定位适合即可安装螺丝，不合适重新调整模具位置；对于无装模调速的设备，需要控制好点动的速度，防止冲击模具及闷车；5.0模具固定：如模具码模槽与工作台T形槽位置一致的，直接用T形螺栓；如模具码模槽与工作台T形槽需错位安装的，选好模具的码模槽合适的平面位置，选用与码模槽安装位等高的垫块，如两者高度有误差，允许加垫片调整；最好用配套的T 型螺栓和压板固定，压板的受力点应对称，接触面牢固，M30 T型螺栓紧固力大于40Kg.m，其它小于M30 T型螺栓紧固力大于30Kg.m,每支螺栓有足够的压紧力，防止模具在工作过程中紧固松动而造成危险事故；先拧紧下模螺栓，再拧紧上模，并由机台长确认；对有举模器的工作台，必须在举模器下降到位后才能装夹螺栓或液压钳，并采用对角方式把螺栓拧紧，保证夹紧过程中模具受力均衡,防止模具在紧固过程中出现微小位置移动。

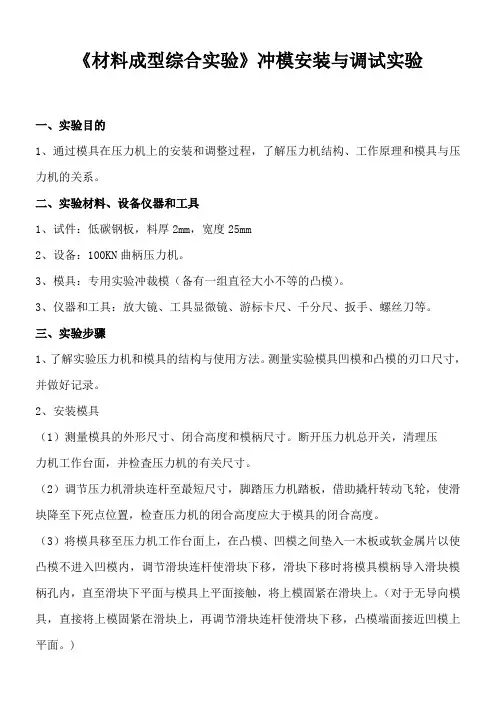

《材料成型综合实验》冲模安装与调试实验一、实验目的1、通过模具在压力机上的安装和调整过程，了解压力机结构、工作原理和模具与压力机的关系。

二、实验材料、设备仪器和工具1、试件：低碳钢板，料厚2mm，宽度25mm2、设备：100KN曲柄压力机。

3、模具：专用实验冲裁模（备有一组直径大小不等的凸模）。

3、仪器和工具：放大镜、工具显微镜、游标卡尺、千分尺、扳手、螺丝刀等。

三、实验步骤1、了解实验压力机和模具的结构与使用方法。

测量实验模具凹模和凸模的刃口尺寸，并做好记录。

2、安装模具（1）测量模具的外形尺寸、闭合高度和模柄尺寸。

断开压力机总开关，清理压力机工作台面，并检査压力机的有关尺寸。

（2）调节压力机滑块连杆至最短尺寸，脚踏压力机踏板，借助撬杆转动飞轮，使滑块降至下死点位置，检查压力机的闭合高度应大于模具的闭合高度。

（3）将模具移至压力机工作台面上，在凸模、凹模之间垫入一木板或软金属片以使凸模不进入凹模内，调节滑块连杆使滑块下移，滑块下移时将模具模柄导入滑块模柄孔内，直至滑块下平面与模具上平面接触，将上模固紧在滑块上。

（对于无导向模具，直接将上模固紧在滑块上，再调节滑块连杆使滑块下移，凸模端面接近凹模上平面。

)（4）转动飞轮，分开上、下模，并取出凸、凹模之间的垫片。

（5）转动飞轮，使滑块下移降至下死点位置，调节滑块连杆使滑块缓缓下移，并调整下模使凸模进入凹模刃口0.5 mm 左右。

（6）观察和调整凸模与凹模间隙至均匀后，用压板固紧下模在工作台上。

（7）将纸片置于凹模上，转动压力机飞轮进行试冲，检查冲裁间隙是否均匀以及压力机滑块下死点的位置是否合适。

（8）调整好后，清理压力机工作台面和模具上的杂物，接通压力机总开关开动压力机，检査空行程工作次数，检查一切正常无误后才可进行冲裁实验。

3、试冲。

将实验金属片放入凸、凹模之间进行试冲，并记录凸模与凹模刃口尺寸以及冲裁件尺寸。

4、冲裁实验完毕，断开压力机总开关，卸下模具，清理模具、工具和现场。

作业指导书冲压模具架模作业指导书1、目的规范冲压模具调试人员操作方法，指导其正确作业，使公司工装模具稳定性最大化，减少公司设施设备和工装模具的损坏维修率，并确保其人生安全及设备安全。

2、适用范围适用于生产部门冲压车间模具的安装、调试及取卸作业。

3、作业程序3.1将冲压机行程开关切换至“寸动”位置；3.2用“双手按钮”将冲压机滑块下降至下死点，操作时注意曲轴的角度指示计，以确保滑块过下死点1~2度位置停止；3.3查看模具的合模高度，把冲压机的装模高度调至高出模具的合模高度（如加垫铁，则加垫铁高度）5~10mm，如冲床的装模高度低于模具的合模高度或模具加垫铁厚度之和，则模具在安装调试时容易将模具和冲压机损坏；3.4认真清理冲床滑块底面，工作台及模柄孔上杂质和铁屑；3.5修整工作台及垫铁不平表面，清理模具表面；3.6滑块提升至上死点，放置模具，确认模具的安装方向、结构、状态等；3.7模具安装在工作台中心，并调整位置、方向及垫铁位置，按下电机的“停止”按钮，当行程速度减弱时，利用飞轮的惯性，慢慢下降滑块，将模柄装入滑块的模柄孔中；3.8模具送料方向的中心线与材料的中心线应保持一致并确认模具的落料孔位置，以防被垫铁堵住，并避免垫铁之间跨距过大，造成模具变形；3.9松开冲压机模柄套螺栓，下降滑块，使之靠上上模表面，用手推一推，查模具是否移动；3.10拧紧模柄固定螺栓，应注意确认模具固定螺栓、螺帽及压板有无损坏现象，及时更换损伤件，对超过50kg的上模必须固定4处，先轻力拧紧模柄固定螺栓后将上模稍稍抬起再次重力以拧紧；3.11清洁模具内部，检查模具各部件，导柱、导套及其它滑动部注油；3.12加工完成模具拆卸后，清理工作台面，保留末件并依据检验员的判定来决定是否对模具进行维修；3.13冲压模具调试人员必须对所有入库前的模具进行清洁、注油等保养，产品末件须与模具一起入库，并填写随模卡。

冲压模具结构及成型调试方法引言冲压模具是冲压加工过程中的重要工具，它的结构设计和成型调试直接影响产品质量和生产效率。

本文将介绍冲压模具的根本结构和主要部件，以及冲压模具的成型调试方法。

冲压模具的根本结构上模板上模板是冲压模具的一局部，通常位于冲床的上部。

它由模板座、导柱和模具板组成。

上模板是安装模具的主要承载局部，它的稳定性和刚性对于保证冲压加工的精度和质量非常重要。

下模板下模板是冲压模具的另一局部，通常位于冲床的下部。

它由模板座、导柱和模具板组成。

下模板是支撑冲压工件并保持其位置的关键部件。

模具座模具座是冲压模具的根底，用于安装模具和固定模具板。

它必须具有足够的强度和稳定性，以保证模具在加工过程中不会发生移动和变形。

滑块滑块是冲压模具中的一个重要部件，它通常与上模板相连。

滑块的设计和结构直接影响冲床的运行速度和冲压工件的成型质量。

冲压模具的成型调试方法模具装配在进行冲压模具的成型调试之前，首先需要进行模具的装配。

模具装配应按照模具设计图纸进行，确保各部件的定位准确、间隙适宜，不得出现偏移、松动和变形等问题。

模具调试模具调试是为了保证冲压加工过程中的精度和质量，需要进行的一系列优化操作。

具体步骤包括： 1. 调整滑块的行程和速度，以确保冲压工件的成型过程稳定而准确。

2. 调整模具的上下行程、进退行程和开合速度，以保证冲床的运行效率和冲压工件的成型质量。

3. 检查冲压工件的尺寸和形状，对不合格品进行调整或修复。

4. 对冲压模具的润滑系统进行调试，确保润滑油的供应量和位置恰当。

5. 进行冲压模具的实际试验，检查工件的成型质量和冲压过程中存在的问题。

成型参数调优在冲压模具的成型调试过程中，需要根据实际情况对成型参数进行调优。

调优的目标是保证冲压工件的尺寸和形状到达设计要求，并优化冲压过程的效率和质量。

具体调优方法包括： 1. 调整冲床的速度、压力和行程，以到达最正确的成型效果。

2. 调整冲压模具的开合速度和力度，以保持一致的成型质量。

冲压模具是一种高精度模具，常用于压制金属材料，用于制造汽车零件、家电、工具等产品。

其工作原理是借助于模具中的冲头与模座的作用，将材料塑性变形成所需的形状。

本文将从冲压模具的结构、工作流程、特点等方面进行分析。

一、冲压模具的结构冲压模具一般分为上模、下模两部分，其中上模为固定模，下模为动态模。

根据不同的工作需求，上下模还可加上一些附属部件，比如定位销、定位板等。

整个冲压模具还需加上配重块、压力板、导柱等零部件，以确保冲压时的稳定性和精度。

二、冲压模具的工作流程冲压模具的工作流程可以分为定位、贯穿、走料、出料等几个阶段。

首先定位工件，然后通过冲头对工件进行冲压，产生一定的塑性变形。

贯穿完成后再进行走料操作，即将所需零件从原材料中分离出来。

最后，将零件从模具中取出进行后续的加工或装配。

三、冲压模具的优点与其他压力塑形工艺相比，冲压模具具有一些优点。

首先，冲压模具制造的零件精度高，尺寸准确且重复性好。

其次，由于采用模具，使得同一材料在不同工序中的误差控制在极小范围内。

另外，冲压模具自动化程度高，能够实现高速自动化生产，提高生产效率。

四、冲压模具的缺点冲压模具虽然在生产实践中取得了很好的效果，但也存在一些缺点。

首先，冲压模具的成本较高，维护保养的费用也较大。

其次，冲压模具的制造及调试需要一定的时间，且不易更换。

最后，不同材质的冲压模具需要进行相应的维护，存在一定风险。

五、冲压模具在未来的发展随着工业制造技术的发展，冲压模具已经成为了不可替代的加工工艺。

未来，冲压模具将更加注重节能环保、安全可靠等方面。

同时，从传统冲压模具向智能、数字化方向发展也是不可避免的趋势。

此外，冲压模具在设计上将更加注重模具结构的轻型化、模具寿命的提升等方面。

总之，冲压模具是一种高精度模具，其结构、工作流程、优缺点及未来发展方向都是制造业需要重视的重要话题。
