理论塔板数的图解法计算
（Origin Pro 8.5.1 作图2011.10.11）
（1）曲线绘制与拟合
①根据实验讲义P61乙醇-丙酮平衡数据（摩尔分数）画出上图黑色矩形数据点。
在Fitting Functi on Builde r中新建用户数据y=A*x/(1+(A-1)*x)方程拟合方式。
点选Nonlinear CurveFit 选取新建的y=A*x/(1+(A-1)*x)方程拟合方式进行拟合得到上图曲线。
相关点对应数据如下，
②y=x 曲线直接使用
③台阶的绘制
根据塔顶的乙醇摩尔分数0.813，算出该y值下曲线上对应的x点，并依次求算下一个点的x值。
（根据OriginPro 8.5.1的拟合功能中的Find Specia l X from Y来实现）相关点对应
用绘图中Vertica l Step得到台阶。
④在图中标出塔顶和塔底的乙醇摩尔分数
塔顶 0.813
塔底 0.196
（2）理论塔板数
N完整=3
N不完整=（第三个台阶对应x值-塔底摩尔分数）/（第三个台阶对应x值第二个台阶对应x值）=（0.32493-0.196）/（0.32493-0.18773）= 0.12893/ 0.13720≈0.94 N理论=N完整+N不完整= 3 + 0.94 = 3.94 个
即根据2011.10.07日测定的数据处理后图解法求解的精馏塔的理论塔板数为3.94。

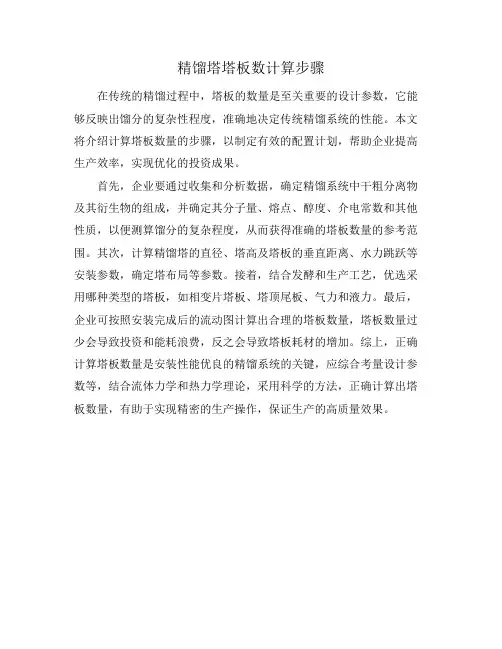

精馏塔塔板数计算步骤
在传统的精馏过程中，塔板的数量是至关重要的设计参数，它能够反映出馏分的复杂性程度，准确地决定传统精馏系统的性能。
本文将介绍计算塔板数量的步骤，以制定有效的配置计划，帮助企业提高生产效率，实现优化的投资成果。
首先，企业要通过收集和分析数据，确定精馏系统中干粗分离物及其衍生物的组成，并确定其分子量、熔点、醇度、介电常数和其他性质，以便测算馏分的复杂程度，从而获得准确的塔板数量的参考范围。
其次，计算精馏塔的直径、塔高及塔板的垂直距离、水力跳跃等安装参数，确定塔布局等参数。
接着，结合发酵和生产工艺，优选采用哪种类型的塔板，如相变片塔板、塔顶尾板、气力和液力。
最后，企业可按照安装完成后的流动图计算出合理的塔板数量，塔板数量过少会导致投资和能耗浪费，反之会导致塔板耗材的增加。
综上，正确计算塔板数量是安装性能优良的精馏系统的关键，应综合考量设计参数等，结合流体力学和热力学理论，采用科学的方法，正确计算出塔板数量，有助于实现精密的生产操作，保证生产的高质量效果。

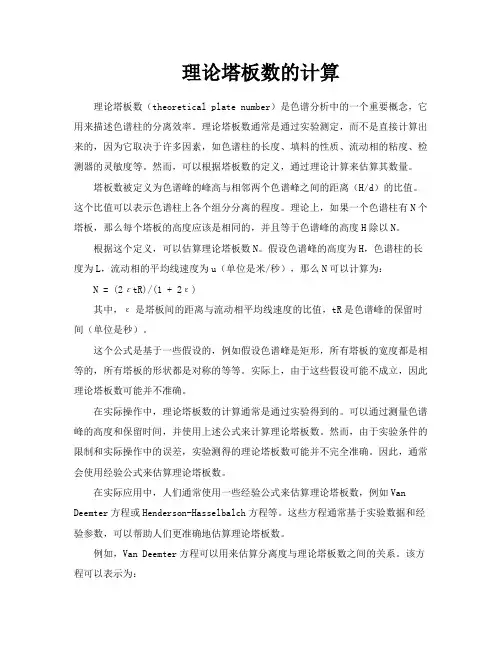

理论塔板数的计算理论塔板数（theoretical plate number）是色谱分析中的一个重要概念，它用来描述色谱柱的分离效率。
理论塔板数通常是通过实验测定，而不是直接计算出来的，因为它取决于许多因素，如色谱柱的长度、填料的性质、流动相的粘度、检测器的灵敏度等。
然而，可以根据塔板数的定义，通过理论计算来估算其数量。
塔板数被定义为色谱峰的峰高与相邻两个色谱峰之间的距离（H/d）的比值。
这个比值可以表示色谱柱上各个组分分离的程度。
理论上，如果一个色谱柱有N个塔板，那么每个塔板的高度应该是相同的，并且等于色谱峰的高度H除以N。
根据这个定义，可以估算理论塔板数N。
假设色谱峰的高度为H，色谱柱的长度为L，流动相的平均线速度为u（单位是米/秒），那么N可以计算为：N = (2εtR)/(1 + 2ε)其中，ε是塔板间的距离与流动相平均线速度的比值，tR是色谱峰的保留时间（单位是秒）。
这个公式是基于一些假设的，例如假设色谱峰是矩形，所有塔板的宽度都是相等的，所有塔板的形状都是对称的等等。
实际上，由于这些假设可能不成立，因此理论塔板数可能并不准确。
在实际操作中，理论塔板数的计算通常是通过实验得到的。
可以通过测量色谱峰的高度和保留时间，并使用上述公式来计算理论塔板数。
然而，由于实验条件的限制和实际操作中的误差，实验测得的理论塔板数可能并不完全准确。
因此，通常会使用经验公式来估算理论塔板数。
在实际应用中，人们通常使用一些经验公式来估算理论塔板数，例如Van Deemter方程或Henderson-Hasselbalch方程等。
这些方程通常基于实验数据和经验参数，可以帮助人们更准确地估算理论塔板数。
例如，Van Deemter方程可以用来估算分离度与理论塔板数之间的关系。
该方程可以表示为：R = (tR) / (W1/2 * N)其中，R是分离度，tR是色谱峰的保留时间（单位是秒），W1/2是色谱峰的半峰宽（单位是秒），N是理论塔板数。

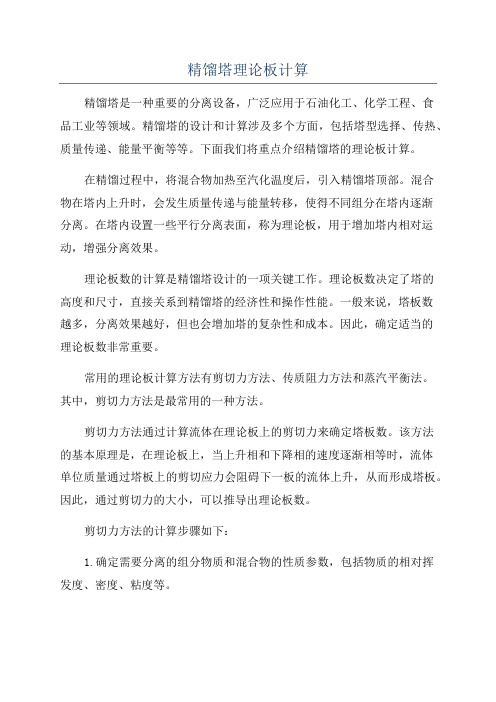

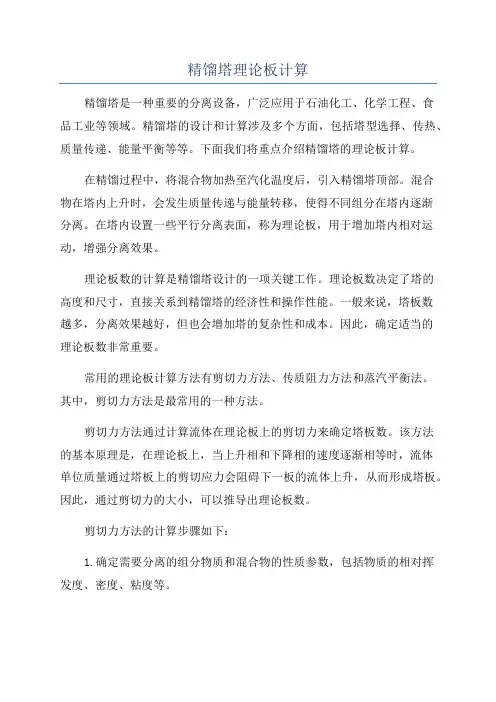

精馏塔理论板计算精馏塔是一种重要的分离设备，广泛应用于石油化工、化学工程、食品工业等领域。
精馏塔的设计和计算涉及多个方面，包括塔型选择、传热、质量传递、能量平衡等等。
下面我们将重点介绍精馏塔的理论板计算。
在精馏过程中，将混合物加热至汽化温度后，引入精馏塔顶部。
混合物在塔内上升时，会发生质量传递与能量转移，使得不同组分在塔内逐渐分离。
在塔内设置一些平行分离表面，称为理论板，用于增加塔内相对运动，增强分离效果。
理论板数的计算是精馏塔设计的一项关键工作。
理论板数决定了塔的高度和尺寸，直接关系到精馏塔的经济性和操作性能。
一般来说，塔板数越多，分离效果越好，但也会增加塔的复杂性和成本。
因此，确定适当的理论板数非常重要。
常用的理论板计算方法有剪切力方法、传质阻力方法和蒸汽平衡法。
其中，剪切力方法是最常用的一种方法。
剪切力方法通过计算流体在理论板上的剪切力来确定塔板数。
该方法的基本原理是，在理论板上，当上升相和下降相的速度逐渐相等时，流体单位质量通过塔板上的剪切应力会阻碍下一板的流体上升，从而形成塔板。
因此，通过剪切力的大小，可以推导出理论板数。
剪切力方法的计算步骤如下：1.确定需要分离的组分物质和混合物的性质参数，包括物质的相对挥发度、密度、粘度等。
2.根据塔板上升流体和下降流体的速度差异，计算剪切力。
剪切力的计算公式为：F=ρL×g×(Ud-Uu)其中，F为塔板上的剪切力，ρL为流体密度，g为重力加速度，Ud 为下降相（液相）速度，Uu为上升相（气相）速度。
3.根据剪切力的大小，选择适当的理论板间距。
根据经验公式或实验数据，可以确定不同剪切力值对应的理论板间距。
4.根据塔高度和理论板间距，计算理论板数。
塔高度H除以理论板间距L，即可得到理论板数N。
需要注意的是，精馏塔的理论板计算还需要考虑一些其他因素，如进料浓度、热力学性质、操作压力等等。
因此，在实际设计中，还需要结合具体情况进行综合考虑和优化。

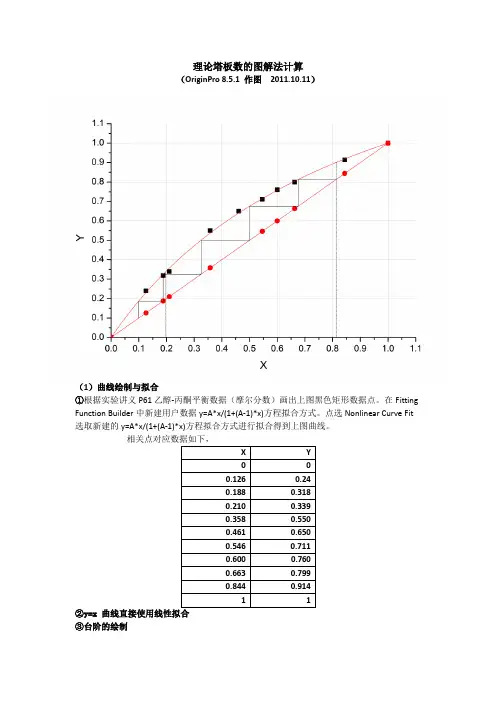

理论塔板数的图解法计算
（OriginPro 8.5.1 作图2011.10.11）
（1）曲线绘制与拟合
①根据实验讲义P61乙醇-丙酮平衡数据（摩尔分数）画出上图黑色矩形数据点。
在Fitting Function Builder中新建用户数据y=A*x/(1+(A-1)*x)方程拟合方式。
点选Nonlinear Curve Fit 选取新建的y=A*x/(1+(A-1)*x)方程拟合方式进行拟合得到上图曲线。
②y=x 曲线直接使用线性拟合
③台阶的绘制
根据塔顶的乙醇摩尔分数0.813，算出该y值下曲线上对应的x点，并依次求算下一个点的x值。
（根据OriginPro 8.5.1的拟合功能中的Find Special X from Y来实现）
用绘图中
④在图中标出塔顶和塔底的乙醇摩尔分数
塔顶 0.813
塔底 0.196
（2）理论塔板数
N完整=3
N不完整=（第三个台阶对应x值-塔底摩尔分数）/（第三个台阶对应x值第二个台阶对应x值）=（0.32493-0.196）/（0.32493-0.18773）= 0.12893 / 0.13720 ≈0.94 N理论=N完整+N不完整= 3 + 0.94 = 3.94 个
即根据2011.10.07日测定的数据处理后图解法求解的精馏塔的理论塔板数为3.94。
