B B U硬件介绍DBS3900BBU主要功能简介：a)BBU3900是BTS的基带处理单元，并提供与BSC之间的物理接口。
b)提供对外接口：Abis接口，CPRI接口。
Abis接口用于处理Abis信令和业务。
CPRI接口：提供BBU和RRU之间的接口，完成Um接口物理层和公共信道,MAC层协议处理功能，基带子系统通过CMPT提供的E1/T1接口接入传输系统，以连接到BSC设备，通过HCPM/HCEM提供的SFP接口与射频模块RRU/RFU或者ODU软基站相连。
c)完成CDMA1X话务CDMA1X EV-DO基带数据的调制解调、CDMA的编码解码功能。
d)提供系统同步时钟信号。
e)完成系统的资源管理、和操作维护和环境监测功能。
BBU板卡名称及功能介绍BBU硬件基本数据：华为3900站型BBU共有8个槽位，槽位编号规则是0至7。
0号至5号槽位用于插信道板，6号与7号槽位用于插CMPT主控板。
华为3900站型BBU的0、1号槽位与4、5槽位之间数据不能透传，2、3号槽位和0、1、4、5槽位之间可以数据透传英文简称英文全称中文名称功能CMPTCDMA MainProcessing&Transmission Unit主控传输模块实现BTS与BSC之间的数据传输处理，对整个BTS进行控制和管理，为基站系统提供时钟信号。
CMPT支持E1/T1/FE三种传输方式，支持IP传输模式。
最多配置2块，支持1+1备份每块提供4路E1/T1、2路FE接口，以前四口，目前也可提供8口CMPT板DO载频是否扩容的条件：如果话务量大于5ERL,占空比大于70%、用户数大于10，三个条件中满足2个以上就需要重点考虑扩容了，BBU配置计算。
例：沧州医专学校晚忙时总话务量1053Erl（PS+CS），不含切换。
总用户4200人，新生入学用户预计发展翼机通用户3700人，估算算所需设备数量。
1053/4200=0.229ERL/人，切换话务按35%估算，0.229*1.35=0.31，估算新生入学后晚忙时话务量0.31*7900=2449ERL。
第一部分基站硬件介绍1.1 DBBP530基站系统概述DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。
1.1.1 DBBP530基站系统系统组成DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。
DBBP530基站系统的系统组成如图所示。
DBBP530基站系统的系统组成BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。
BBU与RRU之间使用光纤连接。
天馈系统接收上行信号，发射下行信号。
LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。
LMT可通过DBBP530维护DBBP530基站系统。
1.2 DBBP530设备DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。
DBBP530的主要功能包括：∙提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。
∙提供与RRU通信的CPRI接口。
∙提供与LMT（或DOMC920）连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个NodeB系统，包括操作维护和信令处理。
∙提供系统时钟。
DBBP530外形DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。
DBBP530外形如图所示。
DBBP530外形DBBP530面板DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。
DBBP530面板如图所示。
DBBP530面板外观说明：BBP与BBI面板外观一致，但BBP不具有外接光接口功能。
1.2.1 MPT单板MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输板，为其他单板提供信令处理和资源管理功能。
华为3900主设备BBU功能模块介绍作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是福建人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由设计院统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室内、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU 硬件介绍BBU 为基带处理单元，完成基站基带信号的处理功能BBU 插槽编号1、BBU的主要功能包括：1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。

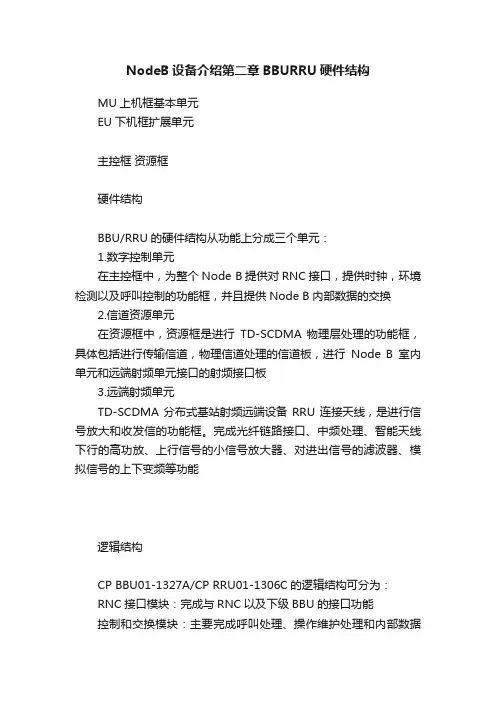

NodeB设备介绍第二章BBURRU硬件结构MU上机框基本单元EU下机框扩展单元主控框资源框硬件结构BBU/RRU的硬件结构从功能上分成三个单元：1.数字控制单元在主控框中，为整个Node B提供对RNC接口，提供时钟，环境检测以及呼叫控制的功能框，并且提供Node B内部数据的交换2.信道资源单元在资源框中，资源框是进行TD-SCDMA 物理层处理的功能框，具体包括进行传输信道，物理信道处理的信道板，进行Node B室内单元和远端射频单元接口的射频接口板3.远端射频单元TD-SCDMA分布式基站射频远端设备RRU连接天线，是进行信号放大和收发信的功能框。
完成光纤链路接口、中频处理、智能天线下行的高功放、上行信号的小信号放大器、对进出信号的滤波器、模拟信号的上下变频等功能逻辑结构CP BBU01-1327A/CP RRU01-1306C的逻辑结构可分为：RNC接口模块：完成与RNC以及下级BBU的接口功能控制和交换模块：主要完成呼叫处理、操作维护处理和内部数据交换功能基带处理模块：主要完成物理层处理光纤接口模块：主要完成BBU和RRU之间的光接口功能时钟模块：以GPS或BITS为参考源，生成BBU内部所需的各种时钟信号监控模块：主要是对环境的监控远端射频模块：提供TD-SCDMA网络的无线覆盖，通过Uu接口完成UE的接入和无线链路传输功能室内单元BBU是TD-SCDMA分布式基站系统的主要组成部分，它完成基带信号的处理，时钟与监控功能，同时实现Iub接口、电源接口、本地维护接口、环境监控接口以及与室外GPS天线接口。
BBU采用外接告警箱实现环境的监控。
机柜/机架BBU机柜主要由机架、主插箱单元、架顶功能模块组成。
BBU机架支持并柜设计，机架包括框架、前门、后门、侧板、后盖、顶板等金属部件，主要起到支撑、连接的作用。
架顶功能模块柜顶单板及元件：电源滤波保护单元PPU、E1PBMIB单元上出风孔区域GPS接口E1PB和MIB单元接口保护板：E1PB（最多2块）维护接口板：MIB（1块）保护模块背板：PMB（1块）保护模块背板PMB完成E1PB与背板的连接，提供背板信号与E1PB/MIB信号转接。

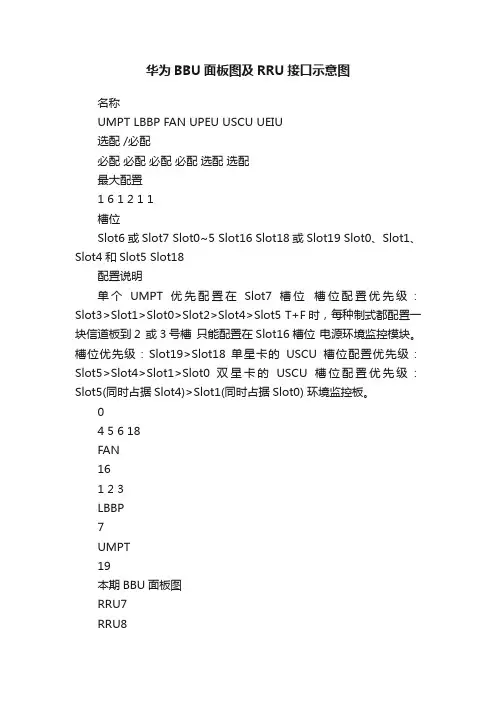

华为BBU面板图及RRU接口示意图名称UMPT LBBP FAN UPEU USCU UEIU选配 /必配必配必配必配必配选配选配最大配置1 6 12 1 1槽位Slot6或Slot7 Slot0~5 Slot16 Slot18或Slot19 Slot0、Slot1、Slot4和Slot5 Slot18配置说明单个UMPT优先配置在Slot7槽位槽位配置优先级：Slot3>Slot1>Slot0>Slot2>Slot4>Slot5 T+F时，每种制式都配置一块信道板到2 或3号槽只能配置在Slot16槽位电源环境监控模块。
槽位优先级：Slot19>Slot18 单星卡的USCU槽位配置优先级：Slot5>Slot4>Slot1>Slot0 双星卡的USCU槽位配置优先级：Slot5(同时占据Slot4)>Slot1(同时占据Slot0) 环境监控板。
4 5 6 18FAN161 2 3LBBP7UMPT19本期BBU面板图RRU7RRU8RRU9FAN161 2 3LBBP LBBP LBBP4 5 6 7 18RRU4RRU5RRU6UMPT19本期BBU面板图NOTE：BBU侧LBBP单板优先安装在3号槽位；第二块LBBP 单板安装在1号槽位；第三块LBBP单板安装在0号槽位；CPRI的光纤优先使用3号槽位的LBBP单板的0，2，4光口，然后安装在1号槽位的LBBP单板的0，2，4单板。
RRU1RRU2RRU32013年广州无线网扩大扩容项目参考资料BBU面板示意图2014.05.27 LBY。

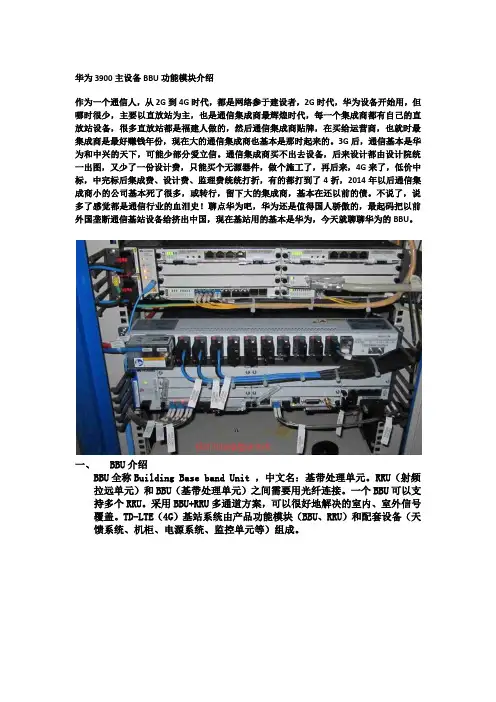

华为3900主设备BBU功能模块介绍作为一个通信人，从2G到4G时代，都是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也是通信集成商最辉煌时代，每一个集成商都有自己的直放站设备，很多直放站都是人做的，然后通信集成商贴牌，在买给运营商，也就时最集成商是最好赚钱年份，现在大的通信集成商也基本是那时起来的。
3G后，通信基本是华为和中兴的天下，可能少部分爱立信。
通信集成商买不出去设备，后来设计都由统一出图，又少了一份设计费，只能买个无源器件，做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有的都打到了4折，2014年以后通信集成商小的公司基本死了很多，或转行，留下大的集成商，基本在还以前的债。
不说了，说多了感觉都是通信行业的血泪史！聊点华为吧，华为还是值得国人骄傲的，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用的基本是华为，今天就聊聊华为的BBU。
一、BBU介绍BBU全称Building Base band Unit ，中文名：基带处理单元。
RRU（射频拉远单元）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案，可以很好地解决的室、室外信号覆盖。
TD-LTE（4G）基站系统由产品功能模块（BBU、RRU）和配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU硬件介绍BBU为基带处理单元，完成基站基带信号的处理功能BBU插槽编号1、BBU的主要功能包括：1.提供基站侧与各网元及核心网的物理通信接口，完成信息交互。
2.提供与RRU通信的Ir接口。
3.提供与LMT或DOMC920连接的维护通道。
4.完成上下行数据处理功能。
5.集中管理整个基站系统，包括操作维护和信令处理。
6.提供系统时钟。
三、BBU插槽配置四、WMPT/UMPTb7单板是TDS制式中BBU的主控板，为其它单板提供信令处理和资源管理功能。

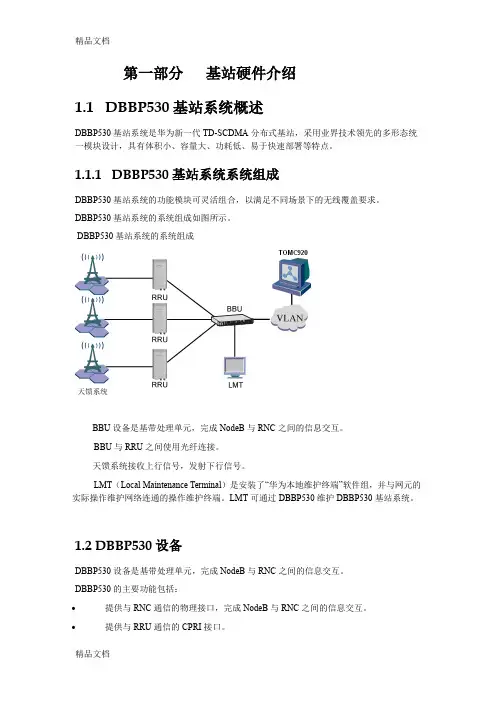

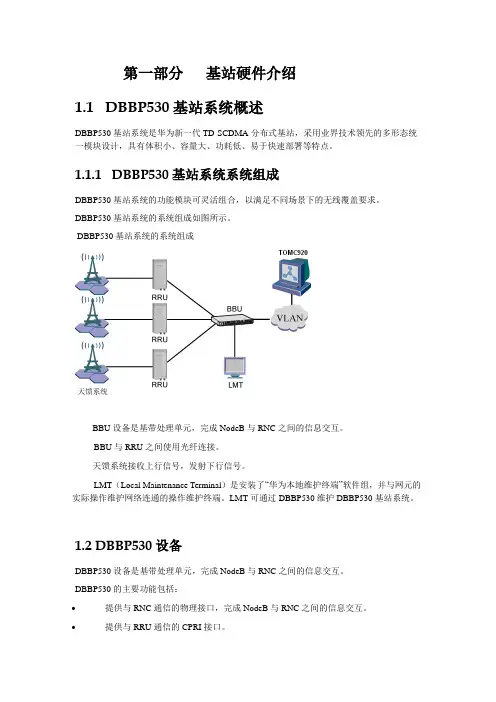

第一部分基站硬件介绍1.1 DBBP530基站系统概述DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。
1.1.1 DBBP530基站系统系统组成DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。
DBBP530基站系统的系统组成如图所示。
DBBP530基站系统的系统组成BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。
BBU与RRU之间使用光纤连接。
天馈系统接收上行信号，发射下行信号。
LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。
LMT可通过DBBP530维护DBBP530基站系统。
1.2 DBBP530设备DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。
DBBP530的主要功能包括：∙提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。
∙提供与RRU通信的CPRI接口。
∙提供与LMT（或DOMC920）连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个NodeB系统，包括操作维护和信令处理。
∙提供系统时钟。
DBBP530外形DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。
DBBP530外形如图所示。
DBBP530外形DBBP530面板DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。
DBBP530面板如图所示。
DBBP530面板外观说明：BBP与BBI面板外观一致，但BBP不具有外接光接口功能。
1.2.1 MPT单板MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输板，为其他单板提供信令处理和资源管理功能。

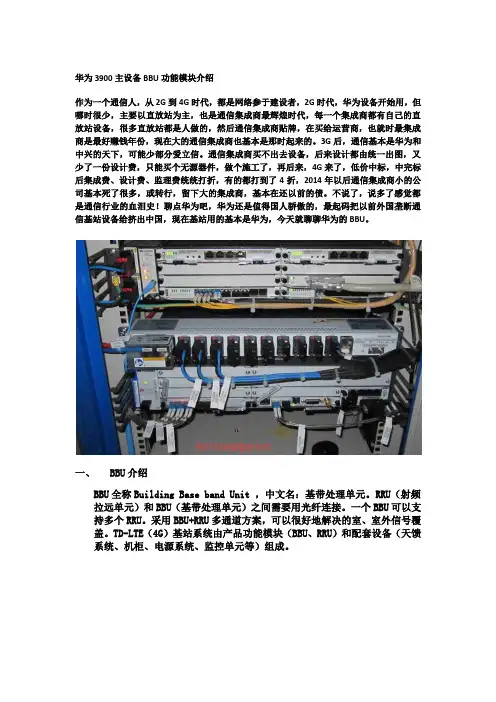

华为３900主设备BBＵ功能模块介绍作为一个通信人，从２G到4Ｇ时代，都就是网络参于建设者，2G时代，华为设备开始用，但哪时很少，主要以直放站为主，也就是通信集成商最辉煌时代,每一个集成商都有自己得直放站设备，很多直放站都就是福建人做得,然后通信集成商贴牌，在买给运营商,也就时最集成商就是最好赚钱年份,现在大得通信集成商也基本就是那时起来得.3Ｇ后,通信基本就是华为与中兴得天下，可能少部分爱立信。
通信集成商买不出去设备,后来设计都由设计院统一出图,又少了一份设计费,只能买个无源器件,做个施工了，再后来，4G来了，低价中标，中完标后集成费、设计费、监理费统统打折，有得都打到了４折，2014年以后通信集成商小得公司基本死了很多，或转行，留下大得集成商,基本在还以前得债.不说了，说多了感觉都就是通信行业得血泪史!聊点华为吧，华为还就是值得国人骄傲得，最起码把以前外国垄断通信基站设备给挤出中国，现在基站用得基本就是华为，今天就聊聊华为得BBU。
一、BＢU介绍BBU全称Buildｉｎg Bａsｅ band Unit ，中文名：基带处理单元.RRU(射频拉远单元）与BBU（基带处理单元）之间需要用光纤连接。
一个BＢU可以支持多个RRU。
采用BBU+RRU多通道方案,可以很好地解决得室内、室外信号覆盖。
TD-LTE（４G)基站系统由产品功能模块（BＢU、RRU)与配套设备（天馈系统、机柜、电源系统、监控单元等）组成。
二、BBU硬件介绍BBＵ为基带处理单元，完成基站基带信号得处理功能BBＵ插槽编号1、BBU得主要功能包括:1、提供基站侧与各网元及核心网得物理通信接口,完成信息交互。
2、提供与ＲRU通信得Iｒ接口.３、提供与ＬMT或ＤOMC９2０连接得维护通道。
4、完成上下行数据处理功能.5、集中管理整个基站系统,包括操作维护与信令处理。
6、提供系统时钟。
三、BBＵ插槽配置四、WMPＴ／ＵMＰTb7单板就是TDＳ制式中BＢU得主控板，为其它单板提供信令处理与资源管理功能。
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。
2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。
