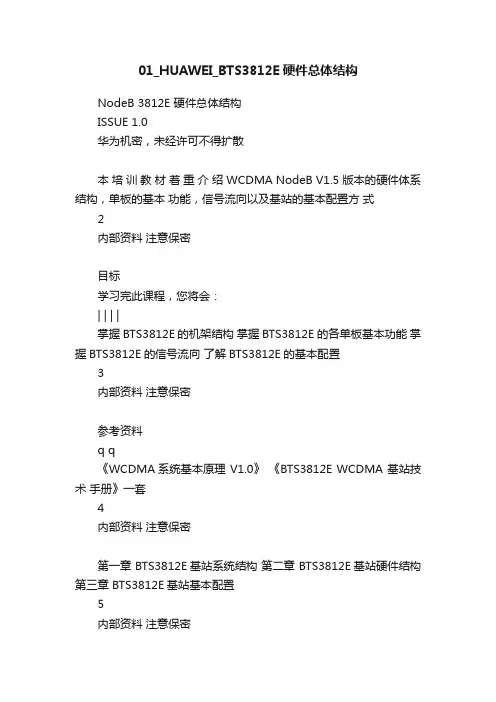

01_HUAWEI_BTS3812E硬件总体结构NodeB 3812E 硬件总体结构ISSUE 1.0华为机密，未经许可不得扩散本培训教材着重介绍 WCDMA NodeB V1.5 版本的硬件体系结构，单板的基本功能，信号流向以及基站的基本配置方式2内部资料注意保密目标学习完此课程，您将会：| | | |掌握BTS3812E的机架结构掌握BTS3812E的各单板基本功能掌握BTS3812E的信号流向了解BTS3812E的基本配置3内部资料注意保密参考资料q q《WCDMA系统基本原理 V1.0》《BTS3812E WCDMA 基站技术手册》一套4内部资料注意保密第一章 BTS3812E基站系统结构第二章 BTS3812E基站硬件结构第三章 BTS3812E基站基本配置5内部资料注意保密第一章 BTS3812E基站系统结构第1节产品特点第2节总体结构第3节可靠性6内部资料注意保密产品特点BTS3812E基站是华为根据3GPP R5 FDD协议开发的室内型宏蜂窝基站，BTS3812E单机柜最大可支持12小区，适用于人口密集、商业中心地区、业务潜力较大的大中型城市和地区。
q BTS3812E基站在设计中充分考虑了用户在业务、容量、覆盖、传输、电源、安装、维护等方面的需求，采用一体化设计，集成度高，体现了华为客户化服务的思想。
q7内部资料注意保密覆盖能力qq q q q根据不同的配置，机柜顶天馈接口的单个MTRU每载波发射功率可以是15W、20W、30W、40W。
支持不同扇区不同载波数、不同扇区不同发射功率等特殊配置。
单天线接收灵敏度优于-125dBm。
双天线接收灵敏度优于-128dBm。
最大搜索能力为180km，最大接入搜索半径可设置。
支持射频拉远功能，可应用于一些特殊地区的覆盖。
8内部资料注意保密容量BTS3812E单机柜最多支持1024个等效语音信道（速率为12.2Kbit/s）。
q BTS3812E单机柜最大支持12cell，每扇区最多可支持4载频，满足高话务量区域的要求。
华为第四代基站U R R U
结构图
标准化管理部编码-[99968T-6889628-J68568-1689N]
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。
2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。

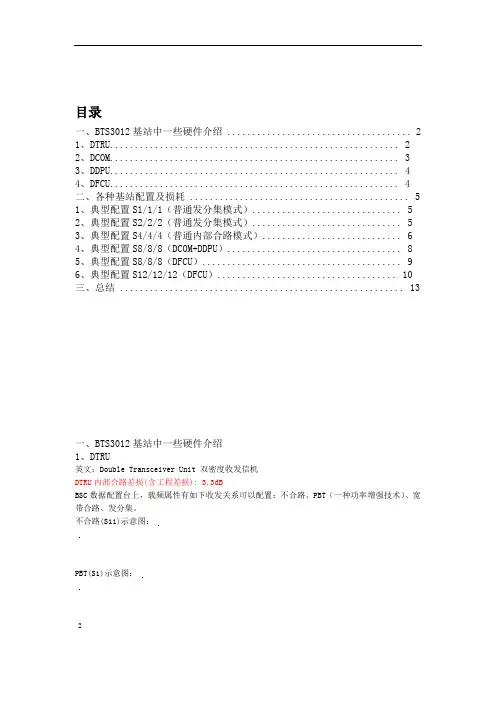

目录一、BTS3012基站中一些硬件介绍 (2)1、DTRU (2)2、DCOM (3)3、DDPU (4)4、DFCU (4)二、各种基站配置及损耗 (5)1、典型配置S1/1/1（普通发分集模式） (5)2、典型配置S2/2/2（普通发分集模式） (5)3、典型配置S4/4/4（普通内部合路模式） (6)4、典型配置S8/8/8（DCOM+DDPU） (8)5、典型配置S8/8/8（DFCU） (9)6、典型配置S12/12/12（DFCU） (10)三、总结 (13)一、BTS3012基站中一些硬件介绍1、DTRU英文：Double Transceiver Unit 双密度收发信机DTRU内部合路差损(含工程差损): 3.3dBBSC数据配置台上，载频属性有如下收发关系可以配置：不合路、PBT（一种功率增强技术）、宽带合路、发分集。
不合路(S11)示意图：PBT(S1)示意图：2功率增加3bd宽带合路(S2) 示意图：损耗3.3db发分集(S1) 示意图：发分集原理上是将同一个基带信号，分成相同的两路，人为制造多径，理论上这样的发送方式可以增加手机的下行接收电平。
2、DCOM英文：Combining Unit for DTRU BTS 合路单元DCOM差损(含工程差损):3.3dB3合路单元DCOM（Combining Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，与DDPU混插。
DCOM为可选模块，满配置是3块。
它的配置原则是优先使用载频内二合一功能，不足再配置DCOM。
DCOM功能是完成两路DTRU发射信号的合路，将合路信号输出到DDPU模块。
3、DDPU英文：Dual Duplexer Unit for DTRU BTS 双双工单元DDPU差损(含工程差损): 1.0dB双密度双双工单元DDPU（Dual Duplexer Unit for DTRU BTS）位于机柜的射频前端子系统DAFU 插框中，可与DCOM混插。
BTS3900BTS3900的产品特性◆先进的平台化架构◆BTS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式、支持向LTE（Long Term Evolution）的平滑演进。
射频模块双工器和TRU 合一，提高射频部件集成度。
支持PGSM 900MHz 全频段，DCS1800MHz高45MHz子频段和低45MHz 子频段。
◆容量大工作在GSM 制式，单机柜支持S12/12/12，双机柜支持S24/24/24。
◆传输共享CPRI 接口共享，GSM 和UMTS 的CPRI 接口数据能够支持在相同的物理光纤上复用，节约CPRI 接口数量。
◆灵活的时钟与同步方式上级时钟同步，从Abis接口提取时钟，缺省选项。
支持clock over IP时钟方式，在基站侧无需增加新硬件，软件升级即可支持从IP 传输网络上获取时钟，为IP传输提供了高性价比的时钟解决方案。
具有时钟锁相、跟踪、记忆功能，并支持自由振荡的时钟同步方式。
同步时钟工作在保持状态（自由振荡）时，常温下可保证系统连续正常工作时间90天以上。
◆组网能力支持星型、树型、链型和环型组网等多种组网方式。
支持Flex Abis 组网方式。
工作在GSM制式时，支持Abis 传输优化功能。
◆低功耗BTS3900采用创新的功放和功耗管理，减少了机房、能源等资源占用，构建绿色通信网络。
BTS3900硬件结构◆BTS3900硬件结构（-48V）BTS3900（-48V）机柜的外部输入电源是-48V DC，外部电源直接接入DCDU-01模块，再由DCDU-01模块给机柜内各部件进行直流电源分配。
BTS3900（-48V）机柜包括：MRFU 模块、BBU、DCDU-01 模块和FAN 模块，机柜的空余部分还可以选配3U 的用户设备。
BTS3900硬件组成◆BTS3900硬件包括：BBU3900设备及模块MRFU（Multi carrier Radio Filter Unit）多载波射频滤波单元DCDU（Direct Current Distribution Unit）-01 直流配电单元FAN风扇模块◆BBU3900单板主要包括：GTMU（GSM 主控传输板）UTRP（扩展传输板）UPEU（电源与环境监控单元）UEIU(环境接口板)UELP(通用E1/T1 防雷保护单元)UBFA(风扇单元）等功能单板BBU3900功能◆BBU3900是基带处理单元，提供与BSC/RNC和射频模块连接的物理接口，集中管理整个基站系统，包括操作维护和信令处理，并提供系统时钟。
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。
2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。
BTS3012基站载频配置及合路差损江苏邮电第十分公司柳鹏2009-4-26目录一、BTS3012基站中一些硬件介绍 (3)1、DTRU (3)2、DCOM (5)3、DDPU (5)4、DFCU (5)二、各种基站配置及损耗 (6)1、典型配置S1/1/1（普通发分集模式） (6)2、典型配置S2/2/2（普通发分集模式） (7)3、典型配置S4/4/4（普通内部合路模式） (8)4、典型配置S8/8/8（DCOM+DDPU） (10)5、典型配置S8/8/8（DFCU） (11)6、典型配置S12/12/12（DFCU） (12)三、总结 (15)一、BTS3012基站中一些硬件介绍1、DTRU英文：Double Transceiver Unit 双密度收发信机DTRU内部合路差损(含工程差损): 3.3dBBSC数据配置台上，载频属性有如下收发关系可以配置：不合路、PBT（一种功率增强技术）、宽带合路、发分集。
不合路(S11)示意图：PBT一种功率增强技术 (S1)示意图：功率增加3bd宽带合路(S2) 示意图：损耗3.3db发分集(S1) 示意图：发分集原理上是将同一个基带信号，分成相同的两路，人为制造多径，理论上这样的发送方式可以增加手机的下行接收电平。
2、DCOM英文：Combining Unit for DTRU BTS 合路单元DCOM差损(含工程差损):3.3dB合路单元DCOM（Combining Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，与DDPU混插。
DCOM为可选模块，满配置是3块。
它的配置原则是优先使用载频内二合一功能，不足再配置DCOM。
DCOM功能是完成两路DTRU发射信号的合路，将合路信号输出到DDPU 模块。
3、DDPU英文：Dual Duplexer Unit for DTRU BTS 双双工单元DDPU差损(含工程差损): 1.0dB双密度双双工单元DDPU（Dual Duplexer Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，可与DCOM混插。
