华为第四代基站BBU+RRU结构图

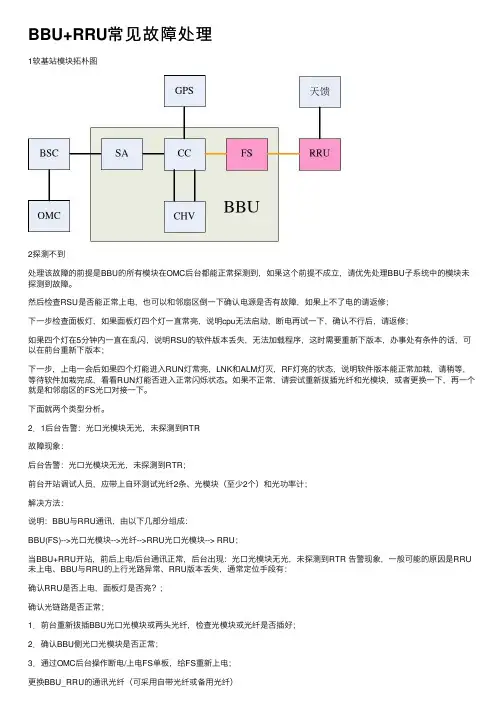

BBU+RRU常见故障处理1软基站模块拓朴图2探测不到处理该故障的前提是BBU的所有模块在OMC后台都能正常探测到，如果这个前提不成⽴，请优先处理BBU⼦系统中的模块未探测到故障。

然后检查RSU是否能正常上电，也可以和邻扇区倒⼀下确认电源是否有故障，如果上不了电的请返修；下⼀步检查⾯板灯，如果⾯板灯四个灯⼀直常亮，说明cpu⽆法启动，断电再试⼀下，确认不⾏后，请返修；如果四个灯在5分钟内⼀直在乱闪，说明RSU的软件版本丢失，⽆法加载程序，这时需要重新下版本，办事处有条件的话，可以在前台重新下版本；下⼀步，上电⼀会后如果四个灯能进⼊RUN灯常亮，LNK和ALM灯灭，RF灯亮的状态，说明软件版本能正常加栽，请稍等，等待软件加栽完成，看看RUN灯能否进⼊正常闪烁状态。

如果不正常，请尝试重新拔插光纤和光模块，或者更换⼀下，再⼀个就是和邻扇区的FS光⼝对接⼀下。

下⾯就两个类型分析。

2．1后台告警：光⼝光模块⽆光，未探测到RTR故障现象：后台告警：光⼝光模块⽆光，未探测到RTR；前台开站调试⼈员，应带上⾃环测试光纤2条、光模块（⾄少2个）和光功率计；解决⽅法：说明：BBU与RRU通讯，由以下⼏部分组成：BBU(FS)-->光⼝光模块-->光纤-->RRU光⼝光模块--> RRU；当BBU+RRU开站，前后上电/后台通讯正常，后台出现：光⼝光模块⽆光，未探测到RTR 告警现象，⼀般可能的原因是RRU 未上电、BBU与RRU的上⾏光路异常、RRU版本丢失，通常定位⼿段有：确认RRU是否上电，⾯板灯是否亮？；确认光链路是否正常；1．前台重新拔插BBU光⼝光模块或两头光纤，检查光模块或光纤是否插好；2．确认BBU侧光⼝光模块是否正常；3．通过OMC后台操作断电/上电FS单板，给FS重新上电；更换BBU_RRU的通讯光纤（可采⽤⾃带光纤或备⽤光纤）RRU版本丢失时需要通过观察RRU的运⾏指⽰灯来确认，⼀般RRU⼀上电时，四个指⽰灯RUN灯，ALARM灯，LINK灯，PA 灯是常亮的，当BOOT运⾏起来时RUN灯会快闪三下，其余三个灯常亮，如果RRU有版本则RUN灯会慢闪六下，然后ALARM 灯常灭，LINK和PA灯常亮，RRU没有版本则会不断复位，重复BOOT运⾏时的点灯状态；如果版本丢失，则需要前台下载RRU版本。

常用BBU，RRU介绍V1.1目录常用BBU，RRU介绍V1.1 (1)一、项目上常用BBU、RRU简介 (2)二、BBU 产品规格介绍 (2)FSMF BBU 与FSIH BU的产品规格 (2)TBBP530技术数据 (4)三、常用RRU介绍 (5)3.1、RRU功能 (5)3.2、不同型号RRU介绍 (5)FZFA (5)TRRU3152-fa (6)FZNL (7)FZFD (8)FZNK (9)FZND (10)FZFE (11)FZFF/FZFF-e (12)FZHJ-b (13)TD-LTE一体化小基站FWHE (14)四、总结 (16)NSN TD-LTE 2.6G(D频段) XX站射频单元 (16)NSN TD-LTE 1.9G (F频段)XX站射频单元 (17)NSN TD-LTE 2.3G (E频段)XX站射频单元 (18)一、项目上常用BBU、RRU简介二、BBU 产品规格介绍FSMF BBU 与FSIH BBU的产品规格图1 室外系统模块（FSMF BBU）图2 室内系统模块（FSIH BBU）TBBP530技术数据三、常用RRU介绍3.1、RRU功能RRU是射频远端处理单元，主要功能包括：通过天馈接收射频信号，将接收信号下变频至中频信号，并进行放大处理、模数转换、数字下变频、匹配滤波、DAGC（Digital Automatic Gain Control）后发送给BBU或XX站进行处理。

•接收上级设备（BBU或XX站）送来的下行基带数据，并转发级联RRU 的数据，将下行扩频信号进行成形滤波、数模转换、射频信号上变频至发射频段的处理。

•提供射频通道接收信号和发射信号复用功能，可使接收信号与发射信号共用一个天线通道，并对接收信号和发射信号提供滤波功能。

3.2、不同型号RRU介绍RRU具体型号包括：FZFA(TRRU3158-fa)/TRRU3152-fa/FZNL(TRRU3151-fae)/FZND(TRRU3158e-fa)/FZNK(TRR U3151e-fae)/FZND(TRRU3152-e)/FZNN/FZFE/FZFF-e/FZHJ-b等。

华为基站主设备RRU功能介绍和故障处理方法接着昨天没有说完的，昨天讲了BBU，那今天就讲RRU。

RRU, 射频拉远单元RRU（Radio Remote Unit）带来了一种新型的分布式网络覆盖模式，它将大容量宏蜂窝基站集中放置在可获得的中心机房内，基带部分集中处理，采用光纤将基站中的射频模块拉到远端射频单元，分置于网络规划所确定的站点上，从而节省了常规解决方案所需要的大量机房；同时通过采用大容量宏基站支持大量的光纤拉远，可实现容量与覆盖之间的转化。

RRU,说白了就是个信号发大器，只是传输和解码比较特别。

上次已经说到过BBU,今天我在说一次，BBU全称Building Base band Unit ，中文名：基带处理单元。

RRU（射频拉远单元）和BBU （基带处理单元）之间需要用光纤连接。

一个BBU可以支持多个RRU。

采用BBU+RRU多通道方案，可以很好地解决大型场馆的室内覆盖。

BBU+RRU模式图样如下：1、 RRU ：射频拉远单元1.它负责完成对来自天线的上行射频信号的放大、解调，通过Ir链路将IQ数据传送给BBU，并将来自BBU的下行IQ数据进行调制、放大，通过天线发送出去。

2.RRU从供电方式上分：交流供电和直流供电。

3.RRU从工作模式上分：可分支持TD-SCDMA/TD-LTE两种制式双模RRU和仅支持TD-SCDMA或TD-LTE一种制式的单模RRU 。

1、 DRRU3158-fa1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。

2.通过不同的软件配置，RRU可以同时支持TD-SCDMA/TD-LTE 两种制式双模工作，最大支持的载波带宽为：TDS单模：18载波3.TDS-L双模：20M+9载波4.RRU工作频段：F频段（1880MHz～1910MHz）/A频段（2010MHz～2025MHz）。

2、 DRRU3158i-fa1.RRU为双频段8通道RRU，它是天线和BBU之间的射频功能模块，通常安装在室外高塔、桅杆等室外场所。

华为第四代基站U R R U
结构图
标准化管理部编码-[99968T-6889628-J68568-1689N]
华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。

2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。

NodeB设备介绍第二章BBURRU硬件结构MU上机框基本单元EU下机框扩展单元主控框资源框硬件结构BBU/RRU的硬件结构从功能上分成三个单元：1.数字控制单元在主控框中，为整个Node B提供对RNC接口，提供时钟，环境检测以及呼叫控制的功能框，并且提供Node B内部数据的交换2.信道资源单元在资源框中，资源框是进行TD-SCDMA 物理层处理的功能框，具体包括进行传输信道，物理信道处理的信道板，进行Node B室内单元和远端射频单元接口的射频接口板3.远端射频单元TD-SCDMA分布式基站射频远端设备RRU连接天线，是进行信号放大和收发信的功能框。

完成光纤链路接口、中频处理、智能天线下行的高功放、上行信号的小信号放大器、对进出信号的滤波器、模拟信号的上下变频等功能逻辑结构CP BBU01-1327A/CP RRU01-1306C的逻辑结构可分为：RNC接口模块：完成与RNC以及下级BBU的接口功能控制和交换模块：主要完成呼叫处理、操作维护处理和内部数据交换功能基带处理模块：主要完成物理层处理光纤接口模块：主要完成BBU和RRU之间的光接口功能时钟模块：以GPS或BITS为参考源，生成BBU内部所需的各种时钟信号监控模块：主要是对环境的监控远端射频模块：提供TD-SCDMA网络的无线覆盖，通过Uu接口完成UE的接入和无线链路传输功能室内单元BBU是TD-SCDMA分布式基站系统的主要组成部分，它完成基带信号的处理，时钟与监控功能，同时实现Iub接口、电源接口、本地维护接口、环境监控接口以及与室外GPS天线接口。

BBU采用外接告警箱实现环境的监控。

机柜/机架BBU机柜主要由机架、主插箱单元、架顶功能模块组成。

BBU机架支持并柜设计，机架包括框架、前门、后门、侧板、后盖、顶板等金属部件，主要起到支撑、连接的作用。

架顶功能模块柜顶单板及元件：电源滤波保护单元PPU、E1PBMIB单元上出风孔区域GPS接口E1PB和MIB单元接口保护板：E1PB（最多2块）维护接口板：MIB（1块）保护模块背板：PMB（1块）保护模块背板PMB完成E1PB与背板的连接，提供背板信号与E1PB/MIB信号转接。

华为BBU面板图及RRU接口示意图名称UMPT LBBP FAN UPEU USCU UEIU选配 /必配必配必配必配必配选配选配最大配置1 6 12 1 1槽位Slot6或Slot7 Slot0~5 Slot16 Slot18或Slot19 Slot0、Slot1、Slot4和Slot5 Slot18配置说明单个UMPT优先配置在Slot7槽位槽位配置优先级：Slot3>Slot1>Slot0>Slot2>Slot4>Slot5 T+F时，每种制式都配置一块信道板到2 或3号槽只能配置在Slot16槽位电源环境监控模块。

槽位优先级：Slot19>Slot18 单星卡的USCU槽位配置优先级：Slot5>Slot4>Slot1>Slot0 双星卡的USCU槽位配置优先级：Slot5(同时占据Slot4)>Slot1(同时占据Slot0) 环境监控板。

4 5 6 18FAN161 2 3LBBP7UMPT19本期BBU面板图RRU7RRU8RRU9FAN161 2 3LBBP LBBP LBBP4 5 6 7 18RRU4RRU5RRU6UMPT19本期BBU面板图NOTE：BBU侧LBBP单板优先安装在3号槽位；第二块LBBP 单板安装在1号槽位；第三块LBBP单板安装在0号槽位；CPRI的光纤优先使用3号槽位的LBBP单板的0，2，4光口，然后安装在1号槽位的LBBP单板的0，2，4单板。

RRU1RRU2RRU32013年广州无线网扩大扩容项目参考资料BBU面板示意图2014.05.27 LBY。

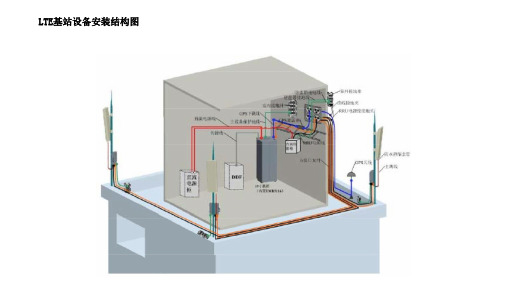

基站工程安装BBU+RRU 系统示意图图中所示为系统的逻辑连接图，需要指出的是图中设备的出线方向并不与实 际出线方向彻底相同。

例如实际的RRU 设备所有的出线均为下出线。

为了表示方便，示意图中将射频馈线和校准线描绘成为了上出线。

BBU 安装规范1.B8300 安装要求B8300 设备在室内安装时，支持2种安装方式： (1)挂墙安装B8300 设备安装位置应与工程设计图纸相符，严禁安装在馈线窗或者挂式空调正下方 尽量不要将设备安装在蓄电池上方，以便维护方便；但注意安全施工；1、 挂 墙 机 架 尺 寸 ： 528mm × 266.3mm × 235.7mm ( 宽 × 深 × 高 )8path 智 能 天线射频馈线校准线 合路器RRU1室内电潭 室外电源 GPS 天线 避雷器 避雷器重外直流电源线 室外直流电源线-48V 电 源光缆-48V 电 源 GPS 馈 线传输电缆BBU室内直流电源线2、B8300 前面必须预留空间不小于700mm, 以便维护。

两侧预留不小于200mm 空间便于散热。

3、建议B8300 底部距地1.2m 或者和室内其他设备底部距地保持一致，上端不超过1.8m, 以便维护；4、膨胀螺栓安装完成后，在4个膨胀螺栓垫上2块绝缘垫片；将挂墙机架挂在绝缘垫片上，挨次垫上白色绝缘垫套、平垫、弹垫，用扳手旋紧螺母，完成挂墙机架的安装(绝缘垫套要穿过挂墙机架的背板和绝缘垫片，直到前端接触墙面)。

5、在走线导风插箱上安装GPS 避雷器，注意GPS 避雷器有字一面朝外，3个安装圈不得缺漏。

馈线弯曲，N 型弯式公头指向1 点方向。

并且避免线缆挡住单板槽位。

TX2/RX2: 第三扇区TX1/RX1: 第二扇区TX0/RXO:第一扇区卫口光红套细绕管的区间14、光纤需要使用缠绕管保护，从户外光缆的黑色端头至LC 插头外10cm 处之间的光纤须用用缠绕管缠绕.走线要求：1 、规定B8300 左侧(以人面向B8300 区分摆布)走电源线和保护地线，B8300 右侧走信号线(中继线缆、户外光缆、GPS 馈线), 当B8300 挂墙安装时，线绩需要在墙面上布线时，须在墙面上设置2条PVC 走线槽，考虑到后期扩容，线缆增加， PVC 走线槽应采用10cm 宽、4cm 高规格。

华为第四代基站BBU+RRU结构图
1、BBU
BBU3900采用盒式结构，是一个19英寸宽、2U高的小型化的盒式设备，可安装在任何具有19英寸宽、2U高的室内环境或有防护功能的室外机柜中，BBU3900外观如所示。

2、RRU
RRU为室外型射频拉远单元，可靠近天线安装，RRU外观如图：
（带外壳图）
（不带外壳图）
3、4815电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：
交直流配电插框的机械尺寸： 43.6mm×482.6mm×270mm
安装尺寸如图：
4、4805电源模块
电源系统由整流模块、监控模块和交直流配电插框组成，其结构如图：交直流配电插框的机械尺寸（高×深×宽）：
43mm×240mm×436mm（不含挂耳）
43mm×240mm×482mm（含挂耳）
安装尺寸如图：。
