华为BTS312经典教材周达收集资料目录第1章产品概述 (1)系统概述 (1)系统特点 (1)1.2.1 集成射频组件技术 (2)1.2.2 成熟的射频技术 (2)1.2.3 先进的E-Abis技术 (2)1.2.4 强大的操作维护功能 (3)BTS312应用优点 (3)1.3.1 广覆盖 (3)1.3.2 轻松节省投资费用 (3)1.3.3 迅速实现平滑扩容 (3)1.3.4 支持多种传输方式 (3)结构概述 (4)1.4.1 逻辑结构 (4)1.4.2 软件结构 (5)1.4.3 机柜结构 (6)主要功能 (7)1.5.1 软件基本功能 (7)1.5.2 硬件基本功能 (8)技术指标 (9)第2章硬件结构 (10)概述 (10)载频合分路框 (11)2.2.1 合分路单元（CDU） (12)2.2.2 增强型双工单元（EDU） (13)2.2.3 大功率合分路单元（ECDU） (14)2.2.4 简单合路单元（SCU） (14)2.2.5 收发信机单元（TRX） (14)公共资源框 (18)2.3.1 供电单元（PSU） (18)2.3.2 电源监控板（PMU） (18)2.3.3 定时传输管理板（TMU） (19)2.3.4 传输扩展供电板（TES） (22)机柜其它部件 (23)2.4.1 时钟分配板（TDU） (23)2.4.2 风扇监控单元（FMU） (25)2.4.3 开关盒（SWITCH BOX） (26)天馈系统 (26)2.5.1 天线 (26)2.5.2 馈线 (27)2.5.3 天馈避雷器 (28)电源系统 (28)2.6.1 概述 (28)2.6.2 总体结构 (29)监控系统 (30)防雷系统 (31)2.8.2 直流电源防雷 (31)第3章机柜电缆的安装 (33)需要安装的机柜电缆种类 (33)6.1.1 射频成套电缆 (34)6.1.2 并柜电缆 (34)6.1.3 电源线 (34)6.1.6 传输电缆 (35)射频成套电缆的安装 (36)并柜电缆的安装 (38)电源线的安装 (39)6.4.1 安装一体化防雷板 (39)6.4.2 电源线制作 (40)6.4.3 电源线与机柜的连接 (41)6.4.4 电源线的布放 (44)接地线的安装 (44)6.5.1 接地和防雷要求 (44)6.5.2 机柜保护地线的连接 (45)第4章配置概述与典型实例 (47)配置概述 (47)6.1.1 小区配置 (47)6.1.2 公共资源框满配置 (48)6.1.3 载频合分路框配置 (48)6.1.4 注意事项 (49)6.1.5 主要天馈部件的配置原则 (49)典型配置实例 (49)6.2.1 S（4/4/4）的典型配置 (49)6.2.2 S（2/2/2）的典型配置 (51)6.2.3 O6 的典型配置 (52)6.2.4 O4 的典型配置 (53)BTS3X收发信前端系统介绍 (54)1 收发信前端系统概述 (54)室外天馈系统 (55)合分路单元原理 (55)CDU (55)1.2.1 结构原理介绍 (55)1.2.2 前面板说明 (56)2.1.1 原理概述 (58)2.1.2 原理框图 (59)2.1.3 CDU、SCU和EDU插损与价格比较 (59)合分路单元功能 (60)2.2.1 功能概述 (60)2.4.3.1 基站合分路单元不同配置实现思路 (60)2.4.3.3 基站合分路单元的基本组合举例 (61)2.4.3. 基站合分路单元与载频单元（TRX）及其天线连接关系举例 (61)[举例] (61)基站不同配置(站型)的射频成套电缆的安装介绍 (63)第1章产品概述系统概述基站收发信台（BTS）属于基站子系统的无线部分，它在系统中的位置如图1-1所示。

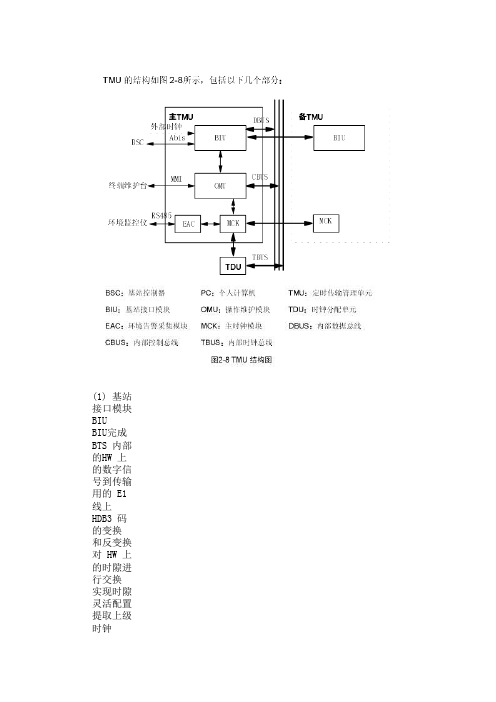

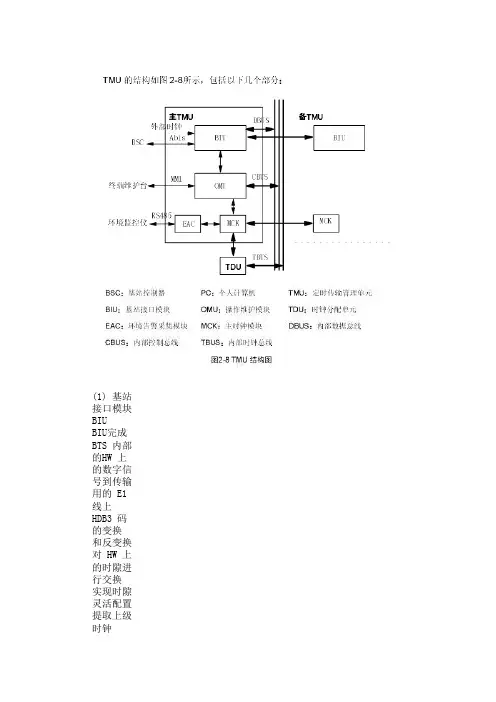

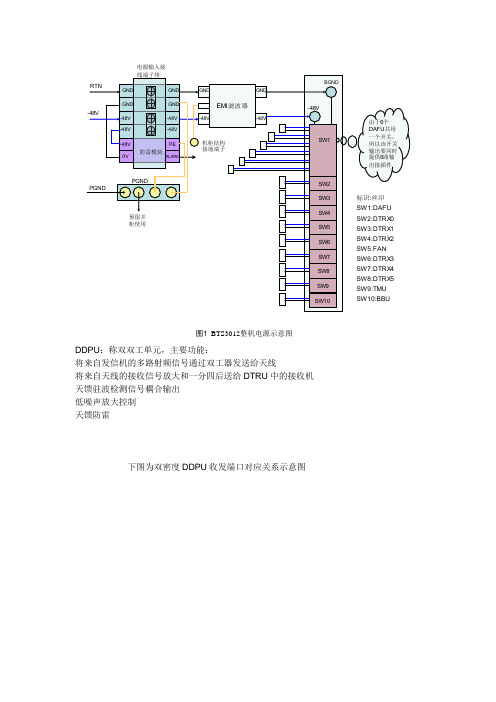

图1BTS3012整机电源示意图DDPU：称双双工单元，主要功能：将来自发信机的多路射频信号通过双工器发送给天线将来自天线的接收信号放大和一分四后送给DTRU中的接收机天馈驻波检测信号耦合输出低噪声放大控制天馈防雷下图为双密度DDPU收发端口对应关系示意图DTRU 为双密度收发信单元, 一个模块承载两个载波，故称双密度， 主要功能：射频发射部分，完成两个载波基带信号到射频信号的调制、上变频、滤波、射频跳频、信号放大、合路输出等功能射频接收部分，完成两个载波的射频信号分路、接收分集、射频跳频以及解调等功能 基带处理部分，完成信令处理、信道编译码、交织反交织、调制与解调等功能下图为DTRU 内部两载波收发关系示意双低双低ANTAANTTXA TXB RXA1 RXA2 RXA3 RXA4 RXB1 RXB2 RXB3 RXB4一个小区最少配置为：1DDPU+1DTRU ，合路器由一个电源开关控制，由于一个机柜可以配置6个DTRU ，为了方便控制载频，配备了6路电源开关，每一路电源开关控制一块DTRU 。
下图为BTS312主机架图CDU ：合分路单元 TRX ：收发信机模块 PSU ：供电单元 PMU ：电源监控单元 TMU ：定时传输管理单元 TES ：传输扩展供电单元 TEU ：传输扩展单元 FAN ：风扇 TDU ：时钟分配单元TRX0TX合路器TRX1TX分路器分路器选路选路选路TX1IN1TCOMIN2TX2RXM1RXDRXM2RXD下图为为CDU内部结构下图为收发信机单元(TRX)电源系统—AC/DCRXD电源系统—DC/DC在BTS312中，一个小区最少配置为：1CDU+1TRX，在BTS312设备中，合路器（CDU）由3个电源开关控制，每一路开关控制一个CDU，载频（TRX）由6路电源开关控制，每一路电源开关控制2块TRX。
BTS3006CDDRM :支持发分集和四分集接收DDPM : 双双工单元,接收一分三DDCM : 两个独立的二合一单元。

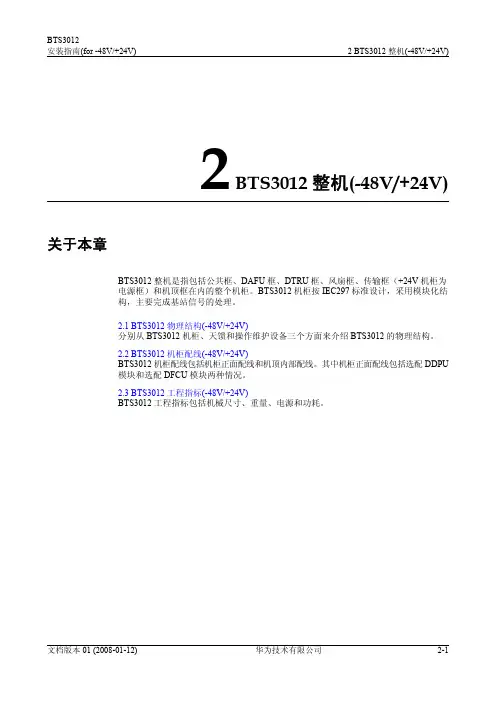

BTS3012 机柜物理结构BTS3012 机柜从物理结构上可划分为DAFU 框、DTRU 框、风扇框、公共框、机顶框、传输框和供电单元。
在小区配置为S4/4/4 的情况下，BTS3012 的一种典型的单机柜满配置如图2-2 所示。
图2-2 BTS3012 机柜典型满配置图(1) 传输框(2) 公共框(3) 风扇框(4) DTRU 框(5) DAFU 框(6) 配电单元(7) 机顶框l DAFU 框DAFU 框根据具体情况可以选择配置4.8 DDPU 模块、4.5 DCOM 模块或者4.12DFCU 模块、4.11 DFCB 模块。
DAFU 框详细功能请参考BTS3012 射频前端子系统。
l DTRU 框DTRU 框最多配置六块4.17 DTRU 模块。
并柜并组定义l 并柜BTS3012 单机柜最大支持12 载波，大于12 小于24 载波的同步小区，通过“并柜”实现。
BTS3012 基站每组并柜只含一个主机柜，每个主机柜最多可带1 个副机柜，即最多可实现2 个机柜的并柜。
当“并柜”时，配置有DTMU 单板的机柜称为“主机柜”，不配置DTMU 单板的机柜称为“副机柜”。
副机柜和主机柜共用DTMU 单板，副机柜所需时钟、数据、维护操作等信号通过主机柜DTMU 单板传送到副机柜。
l 并组大于24 载波的同步小区，通过BTS3012“并组”实现。
1 个主机柜或1 组并柜，我们称之为1 个柜组。
提供同步时钟的柜组称为“主柜组”，主柜组的主机柜配置1 或2 块DTMU 单板；其它柜组称为“从柜组”，从柜组的主机柜可配置1 块或者2 块DTMU 单板。
BTS3012 的1 个柜组最大支持24 载波，最多可实现3 个柜组的并组，实现S12/12/12 同步小区。
BTS3012 支持与BTS312 混和并组，并组时，将BTS3012 作为主柜组。
E1 线直接连接到各柜组主机柜的DTMU 单板上，而时钟、操作维护信号通过主柜组主机柜的DTMU 单板传送到各从柜组主机柜，再通过各柜组的主机柜传送到本柜组的副机柜。
无线通信基站简介和故障排除基站维护人员培训资料说明：本文主要内容主要是从最实用和较基础原则出发编制的，力求做到用通俗易懂的语言在较短的时间是学习者初步了解基站的设备和具有初步维护知识及技能，且兼顾不偏离基本原理。
不足之处在所难免，请批评指正。
一、无线通讯基站简介主要设备组成：1、基站基出部分：包括房屋（部分小基站由于使用室外基站设备并安装铁塔上面，因此没有机房）和铁塔。
2、设备部分：（1）无线基站设备：①G网基站GBTS，现分别有BTS2.0、M900/M1800BTS3.0、M900/M1800 BTS312、小基站、直放站等②C网基站CBTS(现有型号为SC4812T，其中我们直观看这种型号机柜又有高、中、低三种机柜)（2）电源设备：①开关电源（分为华为50、华为25、动力源48/50、动力源48/40、动力源48/30等型号）②UPS、逆变器、稳压器，另外有蓄电池组（洲际银泰500、300和宇澳500等）交流配电箱、直流分线箱（3）传输设备：光端机（现有基站内的有 2.5G、SDH155、PDH）、微波（室内可见的为微波的室内单元，一般室内没有光端机也没有其他传输设备的使用的就是无室内单元的微波）二、GBTS和CBTS的简单原理和组成GBTS和CBTS一般可以理解为四部分组成，下面是简单的原理框图：传输1、传输接口及控制部分：a、华为G网BTS20基站传输和控制部分包括BIE、MCK、OMU等模块，华为BTS30及BTS312基站的控制部分是TMUb、C网MOTO3812基站的传输接口和控制部分为GLI板2、信号处理部分：a、在华为G网BTS20基站设备内为TRX和HPA，在华为BTS30及BTS312基站内为TRX模块b、C网MOTO3812基站的信号处理部分包括MCC、BBX、MPC、LPA等模块3、天馈线部分：CG网设备一般都包括射频信号合分路单元以及馈线、天线等部分。
4、电源部分：把-48V直流或者220V交流市电转化，为BTS内部各个工作模块提供相应能源的模块，一般叫做PSU，对于不同的设备也可能有不同的名称。
