电力系统分析基础八十八道简答题

1、高压输电线路的电路参数有哪些？各描述什么物理现象？画出输电线路的集中参数表示的∏型等值电路。

(5分)答：电阻、电抗、电导、电纳 （2分）1、电阻 反映了通电导线的热效应。

（0.5分）2、电抗 导线中流过交流电流，在导线周围产生的磁场效应。

（0.5分）3、电导 反映线路的泄漏和电晕现象。

（0.5分）4、电纳 反映导线间、导线与大地间的电容，即电场效应。

（0.5分）∏型等值电路：（1分）2、输电线路的电压降落、电压损耗、电压偏移是如何定义的？(5分)答：电压降落 ：指的是线路始末两端的电压相量差12()U U -或dU 。

(2分)电压损耗 ：指的是线路始末两端的电压数值差12()U U -。

(1.5分)电压偏移 ：指的是线路始端或末端电压与线路额定电压的数值差1()N U U -或2()N U U -，也常以百分值表示。

(1.5分)3、电力系统电压中枢节点的调压方式有哪些？并说明各调压方式的调压范围。

(5分) 答：一般把中枢点的调压方式分为逆调压、顺调压和常调压三类。

(2分)<1> 逆调压：最大负荷保持中枢点电压比网络额定电压高5%，最小负荷保持为网络额定电压。

(1分)<2> 顺调压：最大负荷时中枢点电压不低于网络额定电压的102.5%，最小负荷时不高于网络额定电压的107.5%。

(1分)<3> 常调压（恒调压）：介于上述两种调压方式之间，即在任何负荷下，中枢点电压保持基本不变，一般比网络额定电压高2%~5%。

(1分)4、电力系统常见的调压措施有哪些？(5分)答：1、改变发电机端电压调压(1.5分)2、改变变压器变比调压(1.5分)3、补偿设备调压：如并联电容器、调相机、静止补偿器等。

(2分)5、P-Q 分解法修正方程对牛顿-拉夫逊法的修正方程做了哪些简化？P-Q 分解法潮流计算有哪些特点？(5分)答：第一个简化是：计及高压电力网络中各元件的电抗一般远大于电阻，以致各点电压相位角的改变主要影响各元件中的有功功率潮流从而各节点的注入有功功率；各节点电压大小的改变主要影响各元件中的无功功率潮流从而各节点的注入无功功率。

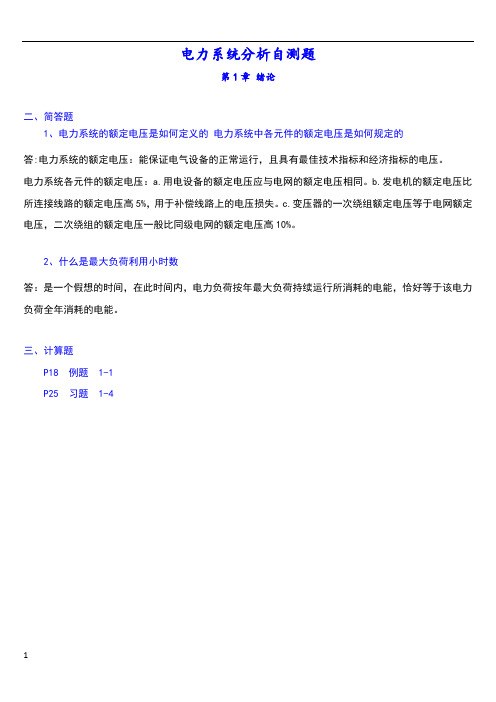

电力系统分析自测题第1章绪论二、简答题1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何规定的?答：电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b。

发电机的额定电压比所连接线路的额定电压高5％，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%.2、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

三、计算题P18 例题 1-1P25 习题 1-4第2章电力系统元件模型及参数计算二、简答题1、多电压等级网络参数归算时,基准值选取的一般原则？答:电力系统基准值的原则是：a。

全系统只能有一套基准值b。

一般取额定值为基准值c。

电压、电流、阻抗和功率的基准值必须满足电磁基本关系。

2、分裂导线的作用是什么？分裂数为多少合适？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

3、什么叫电力线路的平均额定电压?我国电力线路的平均额定电压有哪些？答：线路额定平均电压是指输电线路首末段电压的平均值。

我国的电力线路平均额定电压有3。

15kv、6.3kv、10.5kv、15.75kv、37kv、115kv、230kv、345kv、525kv。

三、计算题1、例题 2—1 2—2 2—5 2—72、习题 2-6 2-83、以下章节的计算公式掌握会用。

2。

2输电线路的等值电路和参数计算 2.4 变压器的等值电路和参数的计算2。

5 发电机和负荷模型(第45页的公式）2。

6 电力系统的稳态等值电路第3章简单电力网的潮流计算二、简答题1、降低网络损耗的技术措施？答：减少无功功率的传输,在闭式网络中实行功率的经济分布，合理确定电力网的运行电压，组织变压器的经济运行等。

一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。

2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。

“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。

3 、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/ 周期）分量和（自由/ 非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ 时，这个时间应为（）秒左右。

4、标么值是指（有名值/ 实际值）和（基准值）的比值。

5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。

6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。

7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。

8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。

9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。

10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。

11、某变压器铭牌上标么电压为220± 2*%，他共有（ 5）个接头，各分接头电压分别为（220KV）（）（209KV）（）（231KV）。

二：思考题1.电力网，电力系统和动力系统的定义是什么（p2）答 : 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2. 电力系统的电气接线图和地理接线图有何区别（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

电力系统分析自测题第1章绪论二、简答题1、电力系统的额定电压是如何定义的电力系统中各元件的额定电压是如何规定的答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。

电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。

b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。

c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。

2、什么是最大负荷利用小时数答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

三、计算题P18 例题 1-1P25 习题 1-4第2章电力系统元件模型及参数计算二、简答题1、多电压等级网络参数归算时，基准值选取的一般原则答：电力系统基准值的原则是：a.全系统只能有一套基准值b.一般取额定值为基准值c.电压、电流、阻抗和功率的基准值必须满足电磁基本关系。

2、分裂导线的作用是什么分裂数为多少合适答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。

所以最好为4分裂。

3、什么叫电力线路的平均额定电压我国电力线路的平均额定电压有哪些答：线路额定平均电压是指输电线路首末段电压的平均值。

我国的电力线路平均额定电压有、、、、37kv、115kv、230kv、345kv、525kv。

三、计算题1、例题 2-1 2-2 2-5 2-72、习题 2-6 2-83、以下章节的计算公式掌握会用。

输电线路的等值电路和参数计算变压器的等值电路和参数的计算发电机和负荷模型（第45页的公式）电力系统的稳态等值电路第3章简单电力网的潮流计算二、简答题1、降低网络损耗的技术措施答：减少无功功率的传输，在闭式网络中实行功率的经济分布，合理确定电力网的运行电压，组织变压器的经济运行等。

电⼒系统分析基础⼋⼗⼋道简答题⼀．填空题1、输电线路的⽹络参数是指（电阻）、（电抗）、（电纳）、（电导）.2、所谓“电压降落”是指输电线⾸端和末端电压的（相量）之差.“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差.3、由⽆限⼤的电源供电系统，发⽣三相短路时，其短路电流包含（强制/周期）分量和（⾃由/⾮周期）分量，短路电流的最⼤瞬时的值⼜叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右.4、标么值是指（有名值/实际值）和（基准值）的⽐值.5、所谓“短路”是指（电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）.6、电⼒系统中的有功功率电源是（各类发电⼚的发电机），⽆功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静⽌补偿器和静⽌调相机）.7、电⼒系统的中性点接地⽅式有（直接接地）（不接地）（经消弧线圈接地）.8、电⼒⽹的接线⽅式通常按供电可靠性分为（⽆备⽤）接线和（有备⽤）接线.9、架空线是由（导线）（避雷线）（杆塔）（绝缘⼦）（⾦具）构成.10、电⼒系统的调压措施有（改变发电机端电压）、（改变变压器变⽐）、（借并联补偿设备调压）、（改变输电线路参数）.11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）.⼆：思考题1.电⼒⽹，电⼒系统和动⼒系统的定义是什么？（p2）答: 电⼒系统：由发电机、发电⼚、输电、变电、配电以及负荷组成的系统.电⼒⽹：由变压器、电⼒线路、等变换、输送、分配电能的设备组成的部分.动⼒系统：电⼒系统和动⼒部分的总和.2.电⼒系统的电⽓接线图和地理接线图有何区别？（p4-5）答：电⼒系统的地理接线图主要显⽰该系统中发电⼚、变电所的地理位置，电⼒线路的路径以及它们相互间的连接.但难以表⽰各主要电机电器间的联系.电⼒系统的电⽓接线图主要显⽰该系统中发电机、变压器、母线、断路器、电⼒线路等主要电机电器、线路之间的电⽓结线.但难以反映各发电⼚、变电所、电⼒线路的相对位置.3.电⼒系统运⾏的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切.（2）电能不能⼤量储存.(3)⽣产、输送、消费电能各环节所组成的统⼀整体不可分割.（4）电能⽣产、输送、消费⼯况的改变⼗分迅速.（5）对电能质量的要求颇为严格.要求：（1）保证可靠的持续供电.（2）保证良好的电能质量.（3）保证系统运⾏的经济性.4.电⽹互联的优缺点是什么？（p7）答：可⼤⼤提⾼供电的可靠性，减少为防⽌设备事故引起供电中断⽽设置的备⽤容量；可更合理的调配⽤电，降低联合系统的最⼤负荷，提⾼发电设备的利⽤率，减少联合系统中发电设备的总容量；可更合理的利⽤系统中各类发电⼚提⾼运⾏经济性.同时，由于个别负荷在系统中所占⽐重减⼩，其波动对系统电能质量影响也减⼩.联合电⼒系统容量很⼤，个别机组的开停甚⾄故障，对系统的影响将减⼩，从⽽可采⽤⼤容⾼效率的机组.5.我国电⼒⽹的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kv）：3、6、10、35、110、220、330、500平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线⽐额定电压⾼5%.变压器接电源侧为额定电压，接负荷侧⽐额定电压⾼10%，变压器如果直接接负荷，则这⼀侧⽐额定电压⾼5%.6.电⼒系统为什么不采⽤⼀个统⼀的电压等级，⽽要设置多级电压？（p8）S .当功率⼀定时电压越⾼电流越⼩，导线的答：三相功率S和线电压U、线电流I之间的固定关系为载流⾯积越⼩，投资越⼩；但电压越⾼对绝缘要求越⾼，杆塔、变压器、断路器等绝缘设备投资越⼤.综合考虑，对应⼀定的输送功率和输送距离应有⼀最合理的线路电压.但从设备制造⾓度考虑，⼜不应任意确定线路电压.考虑到现有的实际情况和进⼀步发展，我国国家标准规定了标准电压等级.7.导线型号LGJ-300/40中各字母和数字代表什么?（p27）答：L表⽰铝，G表⽰钢，J表⽰多股导线绞合.300表⽰铝线额定截⾯积为3002mm，40表⽰钢线额定截⾯积为402mm.8.什么是电晕现象,它和输电线路的哪个参数有关?答：电晕指在强电磁场作⽤下导线周围空⽓的电离现象.它和输电线路的电导G有关.9.我国中性点接地⽅式有⼏种?为什么110kv以上电⽹采⽤中性点直接接地?110kv以下电⽹采⽤中性点不接地⽅式?(p10-11)答:有不接地、直接接地、经消弧线圈接地三种接地⽅式.110kv以上电⽹采⽤中性点直接接地防⽌单相故障时某⼀相的电压过⾼.110kv以下电⽹采⽤中性点不接地⽅式可提⾼供电可靠性.10.架空输电线路为什么要进⾏换位?(p28-29)答：为了平衡线路的三相参数.11.中性点不接地的电⼒系统发⽣单相接地故障时,各相对地电压有什么变化?单相接地电流的性质如何?怎样计算?（p11）答：故障相电压等于0倍.单相接地电流为容性.（计算见书p11.）12.电⼒系统的接线⽅式有哪些？各⾃的优缺点有哪些?（p7）答：接线⽅式:有备⽤接线和⽆备⽤接线.有备⽤接线优点：提⾼供电可靠性，电压质量⾼.缺点：不够经济.⽆备⽤接线优点：简单，经济，运⾏⽅便. 缺点：供电可靠性差.13.发电机电抗百分值%GX的含义是什么？答：2 %100NG GNS X XU14.按结构区分，电⼒线路主要有哪⼏类？（p26）答：架空线路和电缆线路.15.架空线路主要有哪⼏部分组成？各部分的作⽤是什么？（p26）答：有导线、避雷线、杆塔、绝缘⼦、⾦具等构成.作⽤：(1):导线：传输电缆.（2）避雷线：将雷电流引⼊⼤地以保护电⼒线路免受雷击.（3）杆塔：⽀持导线和避雷线.（4）绝缘⼦：使导线和杆塔间保持绝缘.（5）⾦具：⽀持、接续、保护导线和避雷线，连接和保护绝缘⼦.16.电⼒系统采⽤分裂导线有何作⽤？简要解释基本原理.（P27）答：改变导线周围的电磁场分布，减少电晕和线路电抗.17.电⼒线路⼀般以什么样的等值电路来表⽰？（p46）答：π型.18.什么是变压器的短路试验和空载试验？从这两个试验中可确定变压器的那些参数？（p21）答：看电机书.可确定变压器的参数,,, T T T T R X G B19.变压器短路电压百分数%KU的含义是什么？p21答：含义是短路时变压器的漏抗压降.20.双绕组变压器的等值电路与电⼒线路的等值电路有何异同？答：电⼒线路的等值电路忽略了电导G=0.21、等值变压器模型是以什么样的等值电路来表⽰变压器的？有哪些特点？⼜是如何推导的？(p67/p21)答:有四种形式，详见课本（参考第37、38题解答）.22、变压器的额定容量与其绕组的额定容量有什麽关系？绕组的额定容量对于计算变压器参数有什麽影响？何为三绕组变压器最⼤短路损耗？p22-p23答:最⼤短路损耗指两个100%容量绕组中流过额定电流，另⼀个100%或50%容量绕组空载时的损耗.23、何为负荷定义？何为综合⽤电负荷、供电负荷和发电负荷的定义和区别？p54答:负荷:电⼒系统中所有消耗功率的⽤电设备.综合⽤电负荷：将⼯业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率总和相加.供电负荷：就是综合⽤电负荷加上⽹络中的损耗功率.发电负荷：供电负荷加上⼚⽤电.24、电⼒系统负荷曲线有哪些？他们有何⽤途？p54-p55答：详见课本.25、组成电⼒系统等值⽹络的基本条件是什么？如何把多电压级电⼒系统等值成⽤有名制表⽰的等值⽹络？答：进⾏电压等级归算可把多电压级电⼒系统等值成⽤有名制表⽰的等值⽹络.26、标么值及其特点是什么？在电⼒系统计算中，基准值如何选择？（p60）答：特点：没有单位，是个相对值. 如何选择：基准值的单位与有名值的单位相同；阻抗、导纳、电压、电流、功率的基准值之间应该符合电路的基本关系.电压、电流的基准值为线电压、线电流.阻抗，导纳的基准值为相值.功率的基准值为三相功率.27、电⼒系统参数⽤标⼳值表⽰时，是否可以直接组成等值⽹络？为什么？p61-p65答：可以，28电⼒系统元件参数标么值得两种计算⽅法是否相同？为什么？答：相同.29、电⼒线路阻抗中的功率损耗表达式是什么？电⼒线路始末端的电容功率表达式是什么？上述表达式都是以单相形式推导的，是否合适三相形式？为什么？p73-74答：功率损耗表达式：222222,P Q P QP R Q XU U++==；末端的电容功率：22 22211j22yS GU BU=-%；⾸端的电容功率：2211111j22yS GU BU=-%；适⽤三相形式.30、电⼒线路阻抗中电压降落的纵分量和横分量的表达式是什么？其电压降落的计算公式是⼀相电压推导的，是否合适于线电压？为什么？（p75-76）答：222222;P R Q X P X Q RU UU Uδ+-==；合适于线电压.因为基准值⼀样.31、什么叫电压降落？电压损耗？电压偏移？电压调整及输电效率？（p75-76）答：电压降落：线路始末两端的电压的相量之差.电压损耗：线路始末两端的电压的数值之差.电压偏移：线路始端或末端电压与线路额定电压的数值之差.电压调整：线路末端空载与负载时电压的数值之差.输电效率：线路末端输出有功与线路始端输⼊有功的⽐.32、影响电压因素有哪些？答：电压等级、导线的截⾯积、线路的长度、线路中的⽆功流动等.33、什么叫运算功率？什么叫运算负荷？⼀个变电所的运算负荷如何计算?答：运算功率：将变电所或发电⼚母线上所连线路对地电纳中⽆功功率的⼀半并⼊等值电源功率.运算负荷：将变电所或发电⼚母线上所连线路对地电纳中⽆功功率的⼀半并⼊等值负荷.34、开式⽹络和环式⽹络潮流计算的内容及步骤是什么？答：开式⽹络步骤：1：作等值电路.2：化简.3：逐个递推求解.环式⽹络步骤：1：作等值电路.2：化简.3：逐步递推计算出各节点的运算功率，运算负荷，从电源点将⽹络打开计算初步的功率分布，求出功率分点，然后形成两个开式⽹络进⾏计算.35、欲改变电⼒⽹络的有功功率和⽆功功率分布，分别需要调整⽹络的什么参数？答：调节相位可改变有功分布，调节电压可改变⽆功分布.36、求环形⽹络中功率分布的⼒矩法计算公式是什么？⽤⼒矩法求出的功率分布是否考虑⽹络中的功率损耗和电压降落？p93答：***2323m m**maS Z S Z S ZSZ Z∑∑+∑==%%%%（=2、3）⼒矩法求出的功率分布没有考虑⽹络中的功率损耗和电压降落.37⼒矩法计算公式在什麽情况下可以简化？如何简化？答：⼒矩法计算公式在均⼀⽹中可以简化，将阻抗⽤线路长度代替.即：2233m mmaS l S l S lSl l∑∑+∑==%%%%（=2、3）38电⼒⽹络常⽤的数学模型有哪⼏种？答：节点电压法，回路电流法，割集电流法.39、节点导纳矩阵有什么特点？节点导纳矩阵如何形成和修改（p115）？其阶数与电⼒系统的节点有什么关系？答：特点：⽅阵，对称阵，稀疏阵.阶数等于节点数40在复杂电⼒系统潮流的计算机算法中，节点被分为⼏个类型，已知数和未知数是什么？(p126) 答：（1）PQ节点，已知注⼊功率P,Q 未知节点电压U和相⾓δ（2）PV节点，已知注⼊功率P,和电压U 未知注⼊⽆功Q和相⾓δ(3) 平衡节点，已知节点电压U和相⾓δ，未知注⼊功率P,Q41、⽜顿-拉夫逊法的基本原理是什么？其潮流计算的修正⽅程式是什么？⽤直⾓坐标形式表⽰的与⽤极坐标形式表⽰的不平衡⽅程式的个数有何不同？为什么？与节点导纳矩阵有什么关系？（P127-134）答：基本原理：⾮线性曲线局部线性化.修正⽅程：采⽤极坐标时，较采⽤直⾓坐标表⽰时少（n-m）个PV节点电压⼤⼩平⽅值的表⽰式.因对PV 节点，采⽤极坐标表⽰时，待求的只有电压的相位⾓i δ和注⼊⽆功功率i Q ，⽽采⽤直⾓坐标表⽰时，待求的有电压的实数部分i e 、虚数部分i f 和注⼊⽆功功率i Q .前者的未知变量既少（n-m ）个，⽅程式数也应相应少（n-m ）个.42、为什么⽜顿-拉夫逊法对初值的要求⽐较严？答:因为⽜顿-拉夫逊法的基本思想是将函数或者⽅程进⾏泰勒展开,将⾮线性曲线局部线性化,在选择初值时,若选择不好，结果会有很⼤误差,甚⾄发散.43、PQ 分解法是如何简化⽽来的？它的修正⽅程式什么？有什么特点？(p142-144)答：PQ 分解法是由极坐标表⽰的⽜拉法简化⽽来的.第⼀个简化：考虑了电⼒系统的⼀些特征（如⽹络参数，所以各节点电压相位⾓的改变主要影响各元件中的有功功率潮流从⽽影响各节点的注⼊有功功率；各节点电压⼤⼩的改变主要影响各元件中的⽆功功率潮流从⽽影响各节点的注⼊⽆功功率.第⼆个简化：将雅可⽐矩阵中H 、L 化简为2ii ii i ii H L U B ==-?.修正⽅程：44、电⼒系统频率偏⾼和偏低有哪些危害？(p201-202)答：电⼒系统频率的频率变动会对⽤户、发电⼚、电⼒系统产⽣不利的影响.1.对⽤户的影响：频率的变化将引起电动机转速的变化，从⽽影响产品质量，雷达、电⼦计算机等会因频率过低⽽⽆法运⾏；2.对发电⼚的影响：频率降低时，风机和泵所能提供的风能和⽔能将迅速减少，影响锅炉的正常运⾏；频率降低时，将增加汽轮机叶⽚所受的应⼒，引起叶⽚的共振，减短叶⽚寿命甚⾄使其断裂. 频率降低时，变压器铁耗和励磁电流都将增加，引起升温，为保护变压器⽽不得不降低其负荷；3.对电⼒系统的影响：频率降低时，系统中的⽆功负荷会增加，进⽽影响系统，使其电压⽔平下降.45、电⼒系统有功功率负荷变化情况与电⼒系统频率的⼀、⼆、三次调整有何关系？(p219)答：电⼒系统频率的⼀、⼆、三次调整分别对应电⼒系统的第⼀、⼆、三种负荷.频率的⼀次调整由系统中的所有发电机组分担，依靠调速器完成，只能做到有差调整；频率的⼆次调整由系统中的调频发电机组承担，依靠调频器完成，可做到⽆差；频率的三次调整由系统中所有按给定负荷曲线发电的发电机组分担.46什么是备⽤容量？如何考虑电⼒系统的备⽤容量？备⽤容量存在形式有哪些？备⽤容量主要分为哪⼏种？各⾃⽤途是什么？(p175-176)答：备⽤容量：系统电源容量⼤于发电负荷的部分.系统调度部门应及时确切的掌握系统中各发电⼚的备⽤容量.备⽤容量存在形式是系统中可投⼊发电设备的可发功率.备⽤容量可分为：热备⽤、冷备⽤或负荷备⽤、事故备⽤、检修备⽤、国民经济备⽤.⽤途：热备⽤，指运转中的发电设备可能发的最⼤功率与系统发电负荷之差.冷备⽤，指未运转的发电设备可能发的最⼤功率.负荷备⽤，指调整系统中短时的负荷波动并担任计划外的负荷增加⽽设置的备⽤.事故备⽤，指⽤户在发电设备发⽣偶然性事故时，不受严重影响维持系统正常供电.检修备⽤，指使系统中发电设备能定期检修⽽设置的备⽤.国民经济备⽤，指计及负荷的超计划增长⽽设置的备⽤.47、电⼒系统有功功率最优分配问题的主要内容有哪些？(p176-178)答：有有功功率电源的最优组合，和有功功率负荷的最优分配.48、什么是机组耗量特征、⽐耗量和耗量微增率？⽐耗量和耗量微增率的单位相同，但其物理意义有何不同？(p179-180)答：耗量特性，发电设备单位时间内消耗的能源与发出有功功率的关系，即发电设备输⼊与输出的关系.⽐耗量，单位时间内输⼊能量与输出功率的⽐.耗量微增率，指耗量特性曲线上某⼀点切线的斜率.49、什么是等耗量微增率准则？等耗量微增率准则成⽴的条件是什么？(p183)答：等耗量微增率准则是：，条件：50、何为电⼒系统负荷的有功功率-频率静态特性？何为有功负荷的频率调节效应？(p206)答：电⼒系统负荷的有功功率-频率静态特性是⼀个斜率*/;/L L L L N LN K P f K K f P =??=.有功负荷的频率调节效应：是⼀定频率下负荷随频率变化的变化率*****/L L L dP P f K df =??=51、何为发电机组有功功率-频率静态特性？何谓发电机组的单位调节功率？（p203-204）答：发电机组有功功率-频率静态特性就是发电机组中原动机机械功率的静态频率特性.发电机组的单位调节功率：()*/;1/;1/%100G G G G K P f K K σσ=-??==?52、什么是调差系数？它与发电机组的单位调节功率的标么值有何关系？(p205) 答：0%100100GN N N G N fP f f f P f σ?-=-=.它与发电机组的单位调节功率的标么值的关系是互为倒数53、互联电⼒系统怎样调频才算合理？为什么？答：54、电⼒系统的⼀次调频、⼆次调频和三次调频有什麽区别？(p204-214)答：电⼒系统频率的⼀、⼆、三次调整分别对应电⼒系统的第⼀、⼆、三种负荷.频率的⼀次调整由系统中的所有发电机组分担，依靠调速器完成，只能做到有差调整；频率的⼆次调整由系统中的调频发电机组承担，依靠调频器完成，可做到⽆差；频率的三次调整由系统中所有按给定负荷曲线发电的发电机组分担55、电⼒系统中⽆功负荷和⽆功损耗主要指什么？(p220)答：⽆功功率负荷是指各种⽤电设备中除相对很⼩的⽩炽灯照明负荷只消耗有功功率、为数不多的同步电动机可发出⼀部分⽆功功率外，⼤对数都要消耗⽆功功率.⽆功损耗，主要表现在变压器的励磁⽀路损耗和绕组漏抗损耗.56、如何进⾏电⼒系统⽆功功率的平衡？在何种状态下才有意义？定期做电⼒系统⽆功功率平衡计算主要内容有那些？(P224)答：⽆功功率平衡条件：1230;GC L GC G C C C Q Q Q Q Q Q Q Q ∑--?==+++∑∑∑∑∑∑∑，T X b Q Q Q Q ∑?=?+?-?.在系统的电压⽔平正常情况下才有意义.主要内容有1、参考累积的运⾏资料确定未来的、有代表性的预想有功功率⽇负荷曲线.2、确定出现⽆功功率⽇最⼤负荷使系统中有功功率的分配.3、假设各⽆功功率电源的容量和配置情况以及某些枢纽点的电压⽔平.4、计算系统中的潮流分布.5、根据潮流分布情况统计出平衡关系式中各项数据，判断系统中⽆功功率能否平衡.6、如果统计结果表明系统中⽆功功率有缺额，则应变更上列假设条件，重做潮流分布计算.⽽如果⽆功功率始终⽆法平衡，则应考虑增设⽆功电源.57、电⼒系统中⽆功功率电源有哪些？其分别的⼯作原理是什么？(P221-223)答：1、发电机，是最基本的⽆功功率电源.2、电容器和调相机，电容器只能向系统供应感性⽆功，其感应的⽆功功率与其端电压的平⽅成正⽐，调相机是只能发出⽆功功率的发电机.3、静⽌补偿器和静⽌调相机，依靠的仍是其中的电容器.4、并联电抗器，它不是电源⽽是负荷，⽤以吸取轻载和空载线路过剩的感性⽆功，它对⾼压远距离输电线路⽽⾔可以提⾼输送能⼒，降低过电压等作⽤.58、电⼒系统中⽆功功率与节点电压有什麽关系？答：在有功充⾜时，⽆功的充⾜与否可以决定节点电压的⾼低，⽆功充⾜则电压⾼，⽆功不⾜则电压低. 59、电⼒系统中电压变动对⽤户有什么影响？(P236)答：电压变动会影响⼯农业⽣产产品的质量和产量，损耗设备，引起系统性的“电压崩溃”.造成⼤⾯积停电.电压降低异步电机转差率变⼤，使电动机各绕组电流增⼤，温度升⾼效率降低，缩短寿命.电炉会因电压过低⽽影响冶炼时间，从⽽影响产量.电压过⾼会使电⽓设备绝缘受损，尤其对于⽩炽灯电压⾼，其寿命将⼤为缩短，电压低其亮度和发光效率将⼤幅下降.60、电⼒系统中⽆功功率最优分布主要包括哪些内容？其分别服从什么准则？(P227/P228)答：电⼒系统中⽆功功率最优分布主要包括⽆功功率电源的最优分布和⽆功功率负荷的最优补偿.⽆功功率电源最优分布服从等⽹损微增率准则，⽆功功率负荷的最优补偿服从最优⽹损微增率准则.61、电⼒系统中电压中枢点⼀般选在何处？电压中枢点调压⽅式有哪⼏种？哪⼀种⽅式容易实现？哪⼀种最不容易实现？为什么？(P241)答：⼀般选择下列母线作为中枢点，1、⼤型发电⼚的⾼压母线（⾼压母线有多回出线时）.2、枢纽变电所的⼆次母线.3、有⼤量地⽅性负荷的发电⼚母线.电压中枢点调压⽅式有1、逆调压.2、顺调压.3、常调压.顺调压最易实现，逆调压最不容易实现.62、电⼒系统电压调整的基本原理是什么？当电⼒系统⽆功功率不⾜时，是否可以通过改变变压器的变⽐调压？为什么？答：原理是常常在电⼒系统中选择⼀些有代表性的点作为电压中枢点，运⾏⼈员监视中枢点电压将中枢点电压控制调整在允许的电压偏移范围，只要中枢点的电压质量满⾜要求，其他各点的电压质量基本上满⾜要求.当电⼒系统⽆功功率不⾜时不可以通过改变变压器的变⽐调压，因为这种调压⽅式只改变了系统的⽆功功率的流动，并没有产⽣新的⽆功，即使这⼀处的⽆功得到了补充，会在其他地⽅更加缺少⽆功.63、电压系统常见的调压措施有哪些? (四种,见填空⼗)答：有四种，1、改变发电机端电压2、改变变压器的变⽐3、借并联补偿设备调压4、改变输电线路参数. 64、有载调压变压器与普通变压器有什麽区别？在什么情况下宜采⽤有载调压变压器？(P243)答：区别是，有载变压器不仅可在有载情况下更改分接头，⽽且调节范围⽐较⼤，这是普通变压器没有的功能.⼀般如果系统中⽆功功率充⾜，凡采⽤普通变压器不能满⾜调压的场合如长线路供电、负荷变动很⼤系统间联络线两端的变压器以及某些发电⼚的变压器，均可采⽤有载调压变压器65、在按调压要求选择⽆功补偿设备时，选⽤并联电容器和调相机是如何考虑的？选择⽅法有什么不同? (P245)答：不考.66、并联电容器补偿和串联电容器补偿有什么特点？其在电⼒系统中使⽤情况如何？(P245)答：并联电容器补偿是对系统进⾏⽆功补偿，串联电容器补偿是改变了线路的参数.以下为暂态部分67、什么是电⼒系统短路故障？电⼒系统短路的类型有哪些？哪些类型与中性点接地⽅式有关？(P3)答：短路是指电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接.短路类型有三相短路、两相短路、单相短路接地、两相短路接地.单相短路接地、两相短路接地与中性点接地⽅式有关.68、什么是横向故障？什么是纵向故障？(P5)答：横向故障是相与相之间的故障.纵向故障是断线故障.69、什么时短路？简述短路的现象和危害？(P1-2)答：短路是指电⼒系统正常运⾏情况以外的相与相之间或相与地之间的连接.危害有发热、电动⼒效应、电⽹中电压降低、⼲扰通信设备、改变电⽹的结构破坏系统的稳定.70、⽆限⼤功率电源的特点是什么？(P11)答：功率⽆限⼤，电压恒定，内阻为零，频率恒定.71、什么是短路冲击电流？出现冲击电流的条件是什么？(P13)答：是指短路发⽣在电感电路中、短路前为空载情况下的最⼤瞬时值.条件是电路为空载下的感性电路（即φ≈90°）72、⽆限⼤容量电源供电系统发⽣对称三相短路周期分量是否衰减？(P13)答：不衰减.73、⽆限⼤容量电源供电系统发⽣对称三相短路是否每⼀相都出现冲击电流？答：不是每⼀相都有冲击电流.只是某⼀相可能出现冲击电流.74、什么是⽆限⼤容量电源供电系统短路电流最⼤有效值？如何计算？(P14)答：M I =75、⽆限⼤容量电源供电系统短路电流含哪些分量？交流分量、直流分量都衰减吗？衰减常数如何确定？(P11)答：含有直流分量、交流分量，其中交流分量不衰减，直流分量衰减.衰减常数Ta=L/R.76、如何算转移电抗？转移电抗和计算电抗有什么关系？(P83)答：转移电抗i 0,j if f E j i E z I =≠=&&&就是消去中间节点后，⽹型⽹络中电源与短路点间的阻抗，将各电源的转移电抗，按该电源发电机的额定功率归算就是各电源的计算电抗.77、简述运算曲线法计算三相短路电流步骤？(P81)答：1、化简⽹络，得到各电源电动势与短路节点间的转移电抗.2、求各电源的计算电抗.3、按时刻t 和计算电抗查运算曲线，得到各电源送⾄f 点的短路电流标⼳值.4、求3中各电流的有铭值，其和即为短路电流的有铭值.78、⽤曲线法查出的各发电机电流后是否可直接相加得到短路点电流？答：不能.因查曲线法查出的是各发电机的电流必须转换到同⼀基准之下才可直接相加.79、简述利⽤对称分量法进⾏不对称故障分析的基本思路？(P90)答：⾸先要列出各序的电压平衡⽅程，或者说必须求得各序对故障点的等值阻抗，然后组合故障处的边界条件，解⽅程即可算得故障处a 相的各序分量，最后求得各相的量.（符合序⽹法）.80、发电机零序电抗为什么与中性点接地有关？答：中性点不接地时发电机⽆零序电抗，中性点接地时有零序电抗，因为不接地时零序电流⽆法流通，接地时零序电流可通过中性点流通.81、各种变压器的零序电抗和等值电路怎样考虑？(P94-98)答：82、系统三相短路电流⼀定⼤于单相短路电流吗？为什么？答：不⼀定.83、什么是正序等效定则？答：84、变压器零序激磁电抗和正序激磁电抗是否相同？说明理由.电⼒线路通过零序电流时，有架空线与⽆架空线的零序电流通路有何不同？(P95/P101-109)答：不相同.电⼒线路通过零序电流时，有架空线的线路可以在导线与架空地线形成回路，⽽⽆架空线的零序电流通路为导线与⼤地形成的回路.有架空线的零序电抗⼩.85、发电机、变压器、线路的正序电抗与负序电抗是否相同？(P91-109)答：发电机的正序与负序电抗不同，变压器、线路正序与负序电抗相同.86、正序、负序、零序电流、电压经过Y/Δ11变压器后相位和数值如何变化？(P103)答：87、电源处与短路点哪⼀点的负序电压⾼？电源处负序电压值为多⼤？答：短路点的负序电压⾼，电源处负序电压值为0.88、⽐较下列⼏种情况下输电线路阻抗的⼤⼩.(P101-109表格)（1）单回路输电线路零序阻抗(0)Z 和双回路输电线路零序阻抗(2)(0)Z （2）单回路输电线路零序阻抗(0)Z 和有架空地线的单回输电线零序阻抗()(0)W Z （3）单回路输电线路零序阻抗(0)Z 和单回路输电线正序阻抗(1)Z 答：(0)Z <(2)(0)Z ；(0)Z > ()(0)W Z ；(0)Z > (1)Z。

1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。

一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。

电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。

1-10 、消弧线圈的工作原理是什么？电力系统一般采用哪种补偿方式？为什么？答：工作原理：在小接地电流系统的中性点处装设消弧线圈，其实就是电感线圈，接地点接地相电流中增加了一个感性分量，它和原来接地点的电流即线路两非故障相的对地电容电流之和恰方向相反，数值相抵消，从而减小了接地点的电流，使电弧易于自行熄灭，提高了供电可靠性。

电力系统中一般采取过补偿，因为全补偿和欠补偿易被击穿。

当I L =∑I C 时称为全补偿，系统中会产生谐振过电压，这是不允许的；当I L＞∑I C时称为过补偿，这是系统运行中经常使用的补偿方式；当I L＜C I∑时称为欠补偿，一般也不采用，以防止再切除线路或系统频率下降时使∑I C减少可能出现全补偿而出现谐振过电压。

6-7.电力系统有哪几种主要调压措施?答:I.改变发电机机端电压.II.改变变压器变比.III.串联电容补偿(改变电路参数).2-1、架空电力线路由哪些部分组成？它们的作用如何？架空电力线路的杆塔由哪些形式？答：架空电力线路由导线、避雷线、杆塔、绝缘子和金具等构成。

作用：1）导线：传输电能；2）避雷线：将雷电流引入大地以保护电力线路免受雷击；3）杆塔：支持导线和避雷线，保持导线与导线、导线与避雷线、导线与大地的安全距离；4）金具：支持、接续、保护导线和避雷线，连接和保护绝缘子。

杆塔的型式：直线杆，耐张杆，终端杆，转角杆等。

2-2、在电力系统计算时，导线材料的电阻率ρ为什么略大于它们的直流电阻率？答：原因：1）交流电的集肤效应使得电阻上升；2）输电线路为多股绞线，其每股长度略大于导线长度；3）计算中采用的标称截面积略大于实际截面积。

一一、填空题1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。

2、电能质量包含电压质量、频率质量、波形质量三方面。

3、无备用结线包括单回路放射式、干线式、链式网络。

4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。

5、我国的六大电网：东北、华北、华中、华东、西南、西北。

6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种，其中直接接地为大接地电流系统。

7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。

二、简答题1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。

2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。

3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。

4、电能生产，输送，消费的特点：（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产，输送，消费电能各个环节所组成的统一整体不可分割（4）电能生产，输送，消费工况的改变十分迅速（5）对电能质量的要求颇为严格5、对电力系统运行的基本要求（1）保证可靠的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性6、变压器额定电压的确定：变压器的一次侧额定电压应等于用电设备额定电压（直接和发电机相联的变压器一次侧额定电压应等于发电机的额定电压），二次侧额定电压应较线路额定电压高10%。

只有漏抗很小的、二次直接与用电设备相联的和电压特别高的变压器，其二次侧额定电压才可能较线路额定电压仅高5%。

7、所谓过补偿是指感性电流大于容性电流时的补偿方式，欠补偿正好相反，实践中，一般采用欠补偿。

二一、填空题1、按绝缘材料，电缆可分为纸绝缘、橡胶绝缘、塑料绝缘三种类型。

2、架空线路由导线、避雷线、杆塔、绝缘子和金具等构成。

3、电缆线路由导线、绝缘层、保护层等构成。

1. 电力网,电力系统和动力系统的定义是什么?（p2) 答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

２. 电力系统的电气接线图和地理接线图有何区别？(p４－5)答:电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

但难以表示各主要电机电器间的联系。

电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。

但难以反映各发电厂、变电所、电力线路的相对位置。

3．电力系统运行的特点和要求是什么?(p5)（考要求)答:特点：(１）电能与国民经济各部门联系密切。

（2）电能不能大量储存。

(3）生产、输送、消费电能各环节所组成的统一整体不可分割。

（4）电能生产、输送、消费工况的改变十分迅速。

(５）对电能质量的要求颇为严格。

要求：（1）保证可靠的持续供电。

(2)保证良好的电能质量。

（3)保证系统运行的经济性。

4．电网互联的优缺点是什么？（p7）答:可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷,提高发电设备的利用率,减少联合系统中发电设备的总容量;可更合理的利用系统中各类发电厂提高运行经济性。

同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。

联合电力系统容量很大，个别机组的开停甚至故障,对系统的影响将减小,从而可采用大容高效率的机组。

5．我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？(p8-9)(必考看图标电压)答：额定电压等级有（kV):3、6、10、20、35、60、１10、１54、2２0、330、5０0、750、10０0平均额定电压有（ｋV)：３.1５、6.3、１0.５、37、115、２３0、345、5２5系统各元件的额定电压如何确定:发电机母线比额定电压高５%。
