最新《电路分析基础》考试题库及答案

“电路分析基础”试题(120分钟)一、 单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分） 1、图示电路中电流i 等于（ ）1）1A2）3）3A 4）4A2、图示单口网络的短路电流sc i 等于（ ）1）1A2）3）3A4）-1A3、图示电路中电压 u 等于（ ）1）4V 2）-4V3）6V 4）-6V4、图示单口网络的开路电压oc u 等于（ ） 1）3V 2）4V 3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（ ）7A Ω16VΩ- 10V +u-+Ω26V 3V1）3W2）4W 3）9W 4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ） 1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（1）2V 2）4V 3）6V 4）8V5:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于（ ） 1）2S 2）3S 3）4S 4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于（） 1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（） 1）︒9.362）︒-9.36 3）︒-1.53 4）︒1.5314、图示单口网络相量模型的等效阻抗等于（） 1）(3+j4) Ω2）(0.33-j0.25) Ω 3）(1.92+j1.44) ΩΩ2F15A1Hu1Hsu Vt tu s )2cos()(=Ω3usu Vt t u s )2cos(5)(=_Ω4j4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（） 1）(0.5+j0.5) S 2）(1+j1) S 3）(1-j1) S 4）(0.5-j0.5) S16、图示单口网络的功率因素为（） 1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4HΩ1Ω2j abΩ-1j Ω3bF25.0u Vt t u s )2cos(210)(=3Hsu Vt t u s )3cos(10)(=ab1H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。

答案：电流2. 在并联电路中，各支路的电压_________。

答案：相等3. 功率的基本单位是_________。

答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。

答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。

2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。

相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。

四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。

求电路中的总电流。

答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。

2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。

求通过每个电阻的电流。

答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。

总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。

通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。

电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。

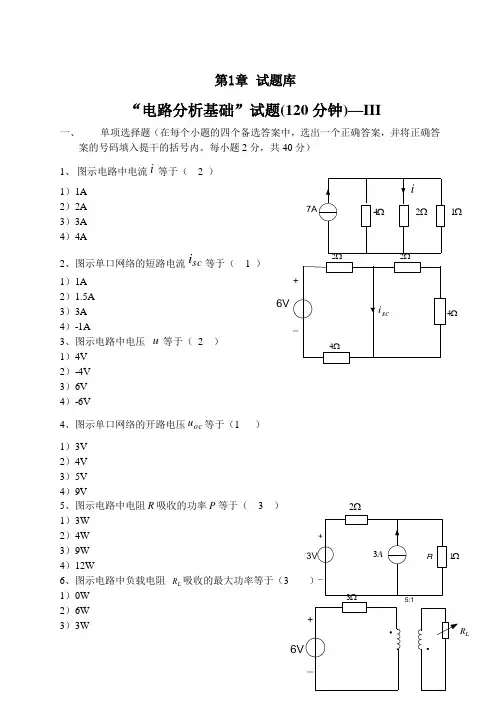

第1章试题库“电路分析基础”试题(120分钟)—III一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。

每小题2分，共40分）1、图示电路中电流i等于（）1）1A2）2A3）3A4）4A2、图示单口网络的短路电流sci等于（）1）1A2）1.5A3）3A4）-1A3、图示电路中电压u等于（）1）4V2）-4V3）6V4）-6V7AΩ2Ω1Ω4i6VΩ2Ω4sciΩ2Ω4+_Ω2Ω2- 2V +- 10V +u-+4、图示单口网络的开路电压oc u 等于（ ）1）3V2）4V 3）5V 4）9V5、图示电路中电阻R 吸收的功率P 等于（ ） 1）3W2）4W3）9W4）12W6、图示电路中负载电阻 L R 吸收的最大功率等于（ ）1）0W 2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（ ） 1）2Ω2）4Ω 3）6Ω 4）-2Ω3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2abi8、图示电路中开关断开时的电容电压)0(+c u 等于（ ） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（ ）1）2V 2）4V3）6V4）8V10、图示电路在开关闭合后电路的时间常数等于（ ） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（） 1）te 25- A2）te5.05- A3）)1(52te -- A4）)1(55.0te -- A4VΩ2+_Ω2+-cu +_2V=t F1Ω46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1H12、图示正弦电流电路中电压)(tu的振幅等于（）1）1V2）4V3）10V4）20V13、图示正弦电流电路中电压)(t u的初相等于（）1）︒9.362）︒-9.363）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（）1）(3+j4) Ω2）(0.33-j0.25) Ω3）(1.92+j1.44) Ω4）(0.12+j0.16) Ω15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) S2）(1+j1) S3）(1-j1) S4）(0.5-j0.5) S16、图示单口网络的功率因素为（）1）0.82）0.7073）-0.64）0.6s10+_+_u1Hsu F25.0Vttu s)2cos()(=Ω3+_+_u2HsuVttu s)2cos(5)(=Ω3+_Ω4jabΩ1Ω2jabΩ-1jΩ3abF25.0sradw/1=1H17、图示电路中电阻R 吸收的平均功率P 等于（） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（） 1）2.5W2）5W 4）20W19、图示单口网络的等效电感为（） 1）1H2）2H3）3.5H 4）4H20、图示谐振电路的品质因数为（） 1）0.01 2）13）104）100二、 选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。

电路分析基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循欧姆定律，欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A2. 电路中电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 串联电路中总电阻的计算公式是：A. R_total = R1 + R2B. R_total = R1 * R2C. R_total = R1 / R2D. R_total = R1 - R2答案：A4. 并联电路中总电流的计算公式是：A. I_total = I1 + I2B. I_total = I1 * I2C. I_total = I1 / I2D. I_total = I1 - I2答案：A5. 电路中的功率计算公式是：A. P = VIB. P = V^2/RC. P = I^2RD. P = V/I答案：A6. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案：A7. 电路中，理想电压源的内阻是：A. 有限值B. 零C. 无穷大D. 负值答案：B8. 电路中，理想电流源的输出电流是：A. 恒定值B. 零C. 无穷大D. 负值答案：A9. 电路中，二极管的正向导通电压通常为：A. 0.7VB. 1.5VC. 2.5VD. 3.3V答案：A10. 电路中，三极管的放大作用是通过控制：A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：A二、多项选择题（每题3分，共15分）1. 电路中，以下哪些元件是无源元件：A. 电阻器B. 电容器C. 电感器D. 电源答案：A、B、C2. 电路中，以下哪些元件是被动元件：A. 电阻器B. 电容器C. 二极管D. 晶体管答案：A、B、C3. 电路中，以下哪些元件可以存储能量：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C4. 电路中，以下哪些元件具有非线性特性：A. 电阻器B. 二极管C. 晶体管D. 电容器答案：B、C5. 电路中，以下哪些元件可以作为信号放大器：A. 电阻器B. 二极管C. 三极管D. 电容器答案：C三、填空题（每题2分，共20分）1. 在电路中，电流的单位是________。

“电路分析基础”试题(120分钟)一、 单项选择题(在每个小题的四个备选答案中,选出一个正确答案,并将正确答案的号码填入提干的括号内。

每小题2分,共40分) 1、图示电路中电流i 等于( )1)1A3)3A 4)4A2、图示单口网络的短路电流sc i 等于( )1)1A3)3A4)-1A3、图示电路中电压 u 等于( )1)4V 2)-4V3)6V 4)-6V4、图示单口网络的开路电压oc u 等于( ) 1)3V 2)4V 3)5V4)9V5、图示电路中电阻R 吸收的功率P 等于( )7A Ω16VΩ- 10V +u-+Ω2Ω16V 3V1)3W2)4W 3)9W 4)12W6、图示电路中负载电阻 L R 吸收的最大功率等于( ) 1)0W 2)6W 3)3W 4)12W7、图示单口网络的等效电阻等于( ) 1)2Ω2)4Ω 3)6Ω 4)-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于1)2V 2)3V 3)4V 4)0V9、图示电路开关闭合后的电压)(∞c u 等于1)2V 2)4V 3)6V 4)8V5:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于( ) 1)2S 2)3S 3)4S 4)7S11、图示电路的开关闭合后,电感电流)(t i 等于() 1)te 25- A2)te5.05- A3))1(52te -- A4))1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于() 1)1V 2)4V 3)10V 4)20V13、图示正弦电流电路中电压)(t u 的初相等于() 1)︒9.362)︒-9.36 3)︒-1.53 4)︒1.5314、图示单口网络相量模型的等效阻抗等于() 1)(3+j4) Ω2)(0、33-j0、25) Ω 3)(1、92+j1、44) ΩΩ2F15A1Hu1Hsu Vt tu s )2cos()(=Ω3usu Vt t u s )2cos(5)(=_Ω4j4)(0、12+j0、16) Ω15、图示单口网络相量模型的等效导纳等于() 1)(0、5+j0、5) S 2)(1+j1) S 3)(1-j1) S4)(0、5-j0、5) S16、图示单口网络的功率因素为() 1)0、8 2)0、707 3)-0、6 4)0、617、图示电路中电阻R 吸收的平均功率P 等于() 1)12、5W 2)16W 3)32W 4)25W18、图示电路中负载获得的最大平均功率等于() 1)2、5W 2)5W 3)10W 4)20W19、图示单口网络的等效电感为() 1)1H2)2H3)3、5H 4)4HΩ1Ω2j abΩ-1j Ω3bF25.0u Vt t u s )2cos(210)(=3Hsu Vt t u s )3cos(10)(=ab1H20、图示谐振电路的品质因数为() 1)0、01 2)13)104)100二、 选择填空题(在每小题的三个备选答案,并将正确答案的号码填入题干的空格内。

《电路分析基础》练习题及答案一．填空题（每空分）1)电压和电流的参考方向一致，称为关联参考方向。

2)电压和电流的参考方向相反，称为非关联参考方向。

3)电压和电流的负值，表明参考方向与实际方向不一致。

4)若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。

5)若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。

6)任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。

7)基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。

8)基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。

u(t)，与流过它的电流i无关的二端元件称为电压源。

9)端电压恒为S10)输出电流恒为u无关的二端元件称为电流源。

11)几个电压源串联的等效电压等于所有电压源的电压代数和。

12)几个电流源并联的等效电流等于所有电流源的电流代数和。

13)某元件与理想电压源并联，其等效关系为该理想电压源。

14)某元件与理想电流源串联，其等效关系为该理想电流源。

15)两个电路的等效是指对外部而言，即保证端口的伏安特性（VCR）关系相同。

16)有n个节点，b条支路的电路图，必有n－1 条树枝和b－n+1条连枝。

17)有n个节点，b条支路的电路图，其独立的KCL方程为n－1个，独立的KVL方程数为b－n+1。

18)平面图的回路内再无任何支路的闭合回路称为网孔。

19)在网孔分析法中，若在非公共支路有已知电流源，可作为已知网孔电流。

20)在节点分析法中，若已知电压源接地，可作为已知节点电压。

21)叠加定理只适用线性电路的分析。

22)受控源在叠加定理时，不能单独作用，也不能削去，其大小和方向都随控制量变化。

23)在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源短路，而电流源开路。

最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。

答案：任意2. 理想电压源的电压与电流的关系是______。

答案：无关3. 理想电流源的电流与电压的关系是______。

答案：无关4. 在关联参考方向下，电压和电流的方向是______。

答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。

答案：U=IR6. 基尔霍夫定律包括______和______。
