智能功率器件的原理

引言IPM智能功率模块是先进的混合集成功率器件，由高速、低功耗的IGBT芯片和优化的门极驱动以及保护电路构成。

由于采用了能连续监测功率器件电流的、有电流传感功能的IGBT芯片，从而可实现高效的过流保护和短路保护。

由于IPM智能功率模块集成了过热和欠压锁定保护电路，因而系统的可靠性得到了进一步提高。

IPM智能功率模块的性能特点IPM智能功率模块的优点使用智能功率模块可以使生产厂家降低在设计、开发和制造上的成本。

与普通的IGBT相比，在系统性能和可靠性上有进一步的提高。

由于IPM集成了驱动和保护电路，使得用户的产品设计变得相对容易，并能缩短开发周期；由于IPM通态损耗和开关损耗都比较低，使得散热器减小，因而系统尺寸也减小；所有的IPM 均采用同样的标准化与逻辑电平控制电路相联的栅极控制接口，在产品系列扩充时无需另行设计电路。

IPM 在故障情况下的自保护能力，也减少了器件在开发和使用中过载情况下的损坏机会。

IPM智能功率模块安全工作区IPM内置的栅极驱动电路和保护电路可以对许多违反IGBT模块安全工作区（SOA）的运行模式加以保护，智能功率模块的开关安全工作区和短路安全工作区定义概述如下：开关安全工作区开关（关断）安全工作区通常定义为在重复关断运行时的最大允许瞬时电压和电流。

对于IPM，内置栅极驱动取消了因不正确的栅极驱动而造成的许多电压和电流的危险组合，此外，最大工作电流受过流保护电路的限制。

根据这些限制条件，开关安全工作区可用图1中的波形来定义，只要主电路直流母线电压低于数据手册中的Vcc(port)指标，每个IPM功率单元的C-E间关断瞬时电压低于VCES指标，Tj小于125℃，控制电源电压在13.5V和16.5V之间，IPM将会安全工作。

波形中的IOC是IPM的过流故障不会动作的最大允许电流。

换句话说，它正好处在OC动作数值以下。

该波形定义了硬关断操作的最坏情况，当电流高于OC动作数值时，IPM将关断该电流。

jkw-2sc智能无功功率补偿控制器工作原理JKW-2SC智能无功功率补偿控制器是一种用于电力系统中的无功功率补偿装置。

它的工作原理涉及到电力系统中的无功功率和功率因数的概念以及控制器的操作特点。

首先，我们先了解一下电力系统的无功功率和功率因数的概念。

在电力系统中，除了有有效功率（即实际进行功的功率），还存在着无功功率。

无功功率是指在电路中产生的无用功率，不对外界做功，而是耗散在电力系统中。

功率因数则是有效功率和额定电流的比值，表示了电力系统中的有用功率占总功率的比例。

功率因数越高，电力系统的效率和负荷能力就越好。

JKW-2SC智能无功功率补偿控制器的工作原理是基于对电力系统的无功功率和功率因数的实时监测和自动调节来实现的。

控制器通过在电路中串联一个电容器来补偿电路中的无功功率，从而提高功率因数。

控制器首先通过检测电路中的电流和电压来计算出系统的功率因数和无功功率。

然后，控制器根据预设的目标功率因数和无功功率范围，通过调节电路中的电容器来实现无功功率的补偿。

当功率因数低于预设值时，控制器会增加电容器的容量来减少无功功率。

反之，当功率因数高于预设值时，控制器会减小电容器的容量来增加无功功率。

为了实现精确的无功功率补偿，JKW-2SC智能无功功率补偿控制器还具有一些额外的功能和特点。

首先，控制器可以根据电力系统的负载变化和实时测量数据来动态地调节电容器的容量，从而确保系统始终处于最佳的功率因数工作范围内。

其次，控制器还具备过压、过流、过温等保护功能，可以对电力系统进行监测和保护。

此外，控制器还可以通过与其他控制器的通信来实现多个补偿装置的协调工作，从而提高整个电力系统的无功功率补偿效果。

总而言之，JKW-2SC智能无功功率补偿控制器通过实时监测和调节电力系统的无功功率和功率因数来实现无功功率的补偿。

它具有精确的补偿功能、动态的调节特点和多种保护功能，可以在电力系统中起到提高功率因数、节省能耗、提高电力系统稳定性和可靠性的作用。

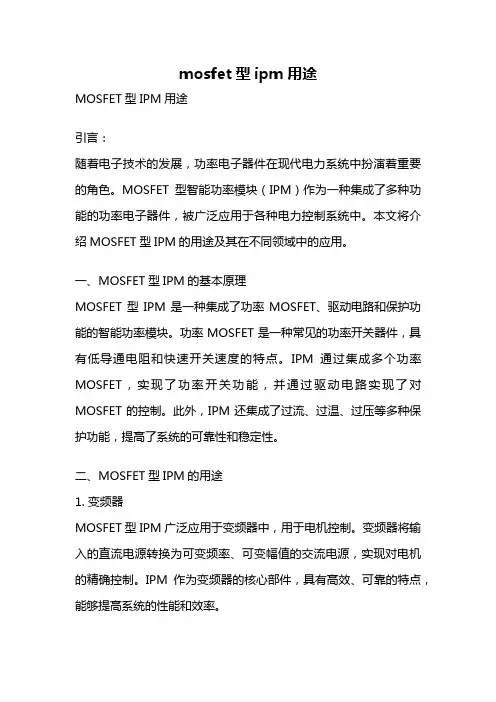

mosfet型ipm用途MOSFET型IPM用途引言：随着电子技术的发展，功率电子器件在现代电力系统中扮演着重要的角色。

MOSFET型智能功率模块（IPM）作为一种集成了多种功能的功率电子器件，被广泛应用于各种电力控制系统中。

本文将介绍MOSFET型IPM的用途及其在不同领域中的应用。

一、MOSFET型IPM的基本原理MOSFET型IPM是一种集成了功率MOSFET、驱动电路和保护功能的智能功率模块。

功率MOSFET是一种常见的功率开关器件，具有低导通电阻和快速开关速度的特点。

IPM通过集成多个功率MOSFET，实现了功率开关功能，并通过驱动电路实现了对MOSFET的控制。

此外，IPM还集成了过流、过温、过压等多种保护功能，提高了系统的可靠性和稳定性。

二、MOSFET型IPM的用途1. 变频器MOSFET型IPM广泛应用于变频器中，用于电机控制。

变频器将输入的直流电源转换为可变频率、可变幅值的交流电源，实现对电机的精确控制。

IPM作为变频器的核心部件，具有高效、可靠的特点，能够提高系统的性能和效率。

2. 电力传输与配电MOSFET型IPM在电力传输与配电系统中扮演着重要的角色。

它可以用于高压直流输电系统，实现对电流的控制和保护。

此外，IPM 还可以用于电力配电系统中的开关和保护装置，提高系统的可靠性和安全性。

3. 电动汽车随着电动汽车的普及，MOSFET型IPM在电动汽车的电力控制系统中得到了广泛应用。

它被用于电机驱动和电池管理系统，实现对电动汽车的高效控制和管理。

IPM的高效率和高可靠性使得电动汽车具有更好的性能和续航里程。

4. 电力电子设备MOSFET型IPM还被广泛应用于各种电力电子设备中。

例如，它可以用于工业电机驱动、UPS电源、太阳能逆变器等。

IPM的集成化设计和高性能特点，使得这些电力电子设备具有更高的效率和可靠性。

5. 电力系统控制MOSFET型IPM在电力系统控制中起到了重要的作用。

数字化功率集成电路电路和智能功率模块随着科技的不断发展，电力电子技术在现代工业控制中发挥着越来越重要的作用。

数字化功率集成电路和智能功率模块作为电力电子领域的重要技术，为工业控制系统和电力系统的稳定运行提供了强大支持。

本文将从数字化功率集成电路电路和智能功率模块的技术原理、应用特点以及未来发展趋势等方面进行详细介绍。

一、数字化功率集成电路电路1. 技术原理数字化功率集成电路是一种将数字控制和功率驱动功能融合在一起的电子器件。

其核心技术是采用数字信号处理器（DSP）和功率器件相结合，实现对电力系统的精准控制和驱动。

数字化功率集成电路电路可以实现对电压、电流、温度等参数的精确监测和控制，具有高效、快速响应的特点。

2. 应用特点数字化功率集成电路在工业控制系统中具有广泛的应用。

在交流电机驱动、变频空调、工业机器人等领域，数字化功率集成电路可以实现对电机的精准控制，提高系统的效率和稳定性。

数字化功率集成电路还可以在电力系统中实现功率因数校正、无功补偿、谐波抑制等功能，提高电力系统的供电质量。

3. 未来发展趋势随着电力电子技术的不断发展，数字化功率集成电路将会朝着高性能、高集成度、多功能化的方向发展。

未来的数字化功率集成电路将更加注重对功率器件的优化设计，提高工作频率、降低损耗，实现更高效的能量转换。

数字化功率集成电路还将更加注重对通信接口的设计，实现与上层控制系统的无缝衔接，为工业控制和电力系统的智能化发展提供更强大的支持。

二、智能功率模块1. 技术原理智能功率模块是一种将智能控制技术应用于功率器件驱动的电子器件。

其核心技术是采用功率模块和智能控制单元相结合，实现对功率器件的精准控制和保护。

智能功率模块可以实现对电流、电压、温度等参数的实时监测和自适应调节，具有智能化、集成化的特点。

2. 应用特点智能功率模块在电力系统和工业控制系统中具有重要的应用价值。

在电机驱动、电力变流器、电网无功补偿等领域，智能功率模块可以实现对功率器件的优化控制，提高系统的效率和稳定性。

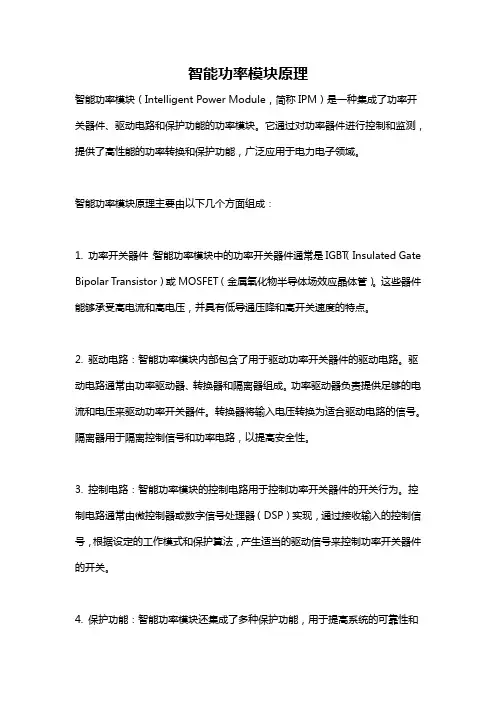

智能功率模块原理智能功率模块（Intelligent Power Module，简称IPM）是一种集成了功率开关器件、驱动电路和保护功能的功率模块。

它通过对功率器件进行控制和监测，提供了高性能的功率转换和保护功能，广泛应用于电力电子领域。

智能功率模块原理主要由以下几个方面组成：1. 功率开关器件：智能功率模块中的功率开关器件通常是IGBT（Insulated Gate Bipolar Transistor）或MOSFET（金属氧化物半导体场效应晶体管）。

这些器件能够承受高电流和高电压，并具有低导通压降和高开关速度的特点。

2. 驱动电路：智能功率模块内部包含了用于驱动功率开关器件的驱动电路。

驱动电路通常由功率驱动器、转换器和隔离器组成。

功率驱动器负责提供足够的电流和电压来驱动功率开关器件。

转换器将输入电压转换为适合驱动电路的信号。

隔离器用于隔离控制信号和功率电路，以提高安全性。

3. 控制电路：智能功率模块的控制电路用于控制功率开关器件的开关行为。

控制电路通常由微控制器或数字信号处理器（DSP）实现，通过接收输入的控制信号，根据设定的工作模式和保护算法，产生适当的驱动信号来控制功率开关器件的开关。

4. 保护功能：智能功率模块还集成了多种保护功能，用于提高系统的可靠性和安全性。

常见的保护功能有过流保护、过温保护、短路保护和过电压保护等。

当系统发生异常情况时，保护功能会立即触发，切断功率开关器件的通路，以保护系统和器件免受损害。

智能功率模块的工作原理如下：1. 输入信号处理：智能功率模块首先接收外部的控制信号，包括开关信号、调制信号和保护信号等。

这些信号经过输入信号处理电路的处理，转换为适合内部控制电路使用的信号。

2. 控制信号生成：内部的控制电路根据输入信号和设定的工作模式，生成适当的控制信号。

根据不同的工作模式，控制电路可以实现PWM（脉宽调制）、SPWM （正弦脉宽调制）或SVPWM（空间矢量脉宽调制）等调制方式，控制开关器件的导通和断开。

智能无功功率补偿控制器的工作原理1. 引言大家好，今天我们聊聊一个不那么“炫酷”但却非常实用的技术——智能无功功率补偿控制器。

听到这个名字，你可能会觉得一头雾水，感觉像是在读一部科幻小说的开篇。

但别急，这个小玩意儿其实在咱们的电力系统中扮演了超级重要的角色，就像那位默默无闻的幕后英雄。

2. 什么是无功功率首先，咱们得弄清楚什么是“无功功率”。

简而言之，无功功率就像是电力系统里的“调皮捣蛋鬼”。

它不是直接用来做功的，而是为了维持电压稳定而存在的。

如果你觉得这有点像那种经常让你看不懂的数学题，那你没错！简单说，无功功率就像是电流的“调味剂”，它让系统保持平衡，确保一切顺畅进行。

2.1 无功功率的“幕后功臣”要是没有无功功率，电力系统就像是没加盐的菜，味道淡而无趣。

这些“调味剂”其实很重要，它们帮助电压保持稳定，防止电流忽高忽低，保证咱们的电器能正常工作。

换句话说，无功功率就像是电力系统里的“胶水”，把一切粘合在一起，确保电力传输不出问题。

3. 智能无功功率补偿控制器的“登场”好啦，了解了无功功率的作用之后，咱们再来聊聊这个“智能无功功率补偿控制器”。

它就像是电力系统里的聪明小助手，专门负责调节无功功率的“量”。

这个控制器的工作原理可以说是“脑洞大开”。

它通过实时监测电力系统的状态，自动调节无功功率，确保系统运行得又稳又好。

3.1 如何“智能”呢？你可能会问，这个“智能”指的是什么呢？其实，它的“聪明”体现在两个方面。

首先，它能“眼疾手快”，实时检测电网的变化，就像是一个有着超级灵敏感觉的小侦探。

如果电力系统出现问题，它立马就能感知到，然后做出相应的调整。

其次，它还能根据实际情况进行“自我优化”，就像是自我调整的绝佳运动员，确保电网始终处于最佳状态。

3.2 “补偿”是什么意思？至于“补偿”这词，那可是个好东西。

简单来说，这个控制器会“补上”那些因为无功功率变化而导致的电力损失。

就像是在补贴电力系统的“工资”，让它们不至于因为无功功率的波动而“破产”。

1引⾔ 在⼤功率电⼒电⼦器件应⽤中，IGBT 已取代GTR 或MOsF 龃成为主流。

⼼盯的优点在予输⼊阻抗⾼、开关损耗⼩、饱和压降低、通断速度快、热稳定性能好、耐⾼压且承受⼤电流、驱动电路简单。

⽬前，由妇BT 单元构成的功率模块在智能化⽅⾯得到了迅速发展，智能功率模块(IPM)不仅包括基本组合单元和驱动电路，还具有保护和报警功能。

IPM 以其完善的功能和⾼可靠性创造了很好的应⽤条件，利⽤IPM 的控制功能，与微处理器相结合，可⽅便地构成智能功率控制系统。

IGBT ⼀IPM 模块适⽤变频器、直流调速系统、DC—DC 变换器以及有源电⼒滤波器等，其中富⼠R 系列IGBT ⼀IPM 是应⽤较⼴泛的产品之⼀。

2 IGBll_IPM 的结构 IPM Ⅱ模块有6单元或7单元结构，⽤陶瓷基板作绝缘构造，基板可直接安装在散热器上，控制输⼊端为2.54m 标准单排封装，可⽤⼀个通⽤连接器直接与印刷电路板相连。

主电源输⼊(P ，N)、制动输出(B)及输出端(u ，v ，w)分别就近配置，主配线⽅便;主端⼦⽤M5螺钉，可实现电流传输。

IPM 的结构框图如图l 所⽰，其基本结构为IGBT 单元组成的三相桥臂;内含续流⼆极管、制动⽤IG 明和制动⽤续流⼆极管;内置驱动电路、保护电路和报警输出电路。

IPM 共有6个主回路端(P ，N ，B ，u ，v ，w)、16个控制端，其中vccu 、vccv 、vccw 分别为u 、v 、w 相上桥臂控制电源输⼊的+端，GNDU 、GNDV 、GNDW 分别为对应的⼀端;Vinu 、vinV 、vinW 分别为上桥臂u 、v 、w 相控制信号输⼊端，vcc 、GND 为下桥臂公⽤控制电源输⼊;vinX 、vinY 、vinZ 分别为下桥臂x 、Y 、z 相控制信号输⼊端;vinDB 为制动单元控制信号输⼊端;ALM 为保护电路动作时的报警信号输出端。

图1 IPM 结构框图 R 系列IGBT—IPM 产品包括：中容量600v 系列50A ～150A 、1200v 系列25A ～75A;⼤容量600v 系列200A ～300A 、1200v 系列100A ⼀150A 。

ipm模块原理IPM模块，全名为Intelligent Power Module，是一种集成化的电源模块，主要用于驱动电机和控制电源。

它由功率半导体器件和驱动电路组成，可以实现高效的电源管理和精确的电机控制。

IPM模块广泛应用于工业控制、电动车辆、家电等领域，为各种电力应用提供了稳定可靠的驱动和控制解决方案。

IPM模块的工作原理是将功率半导体器件、驱动电路和保护电路集成在一个模块中，以实现高效的电源管理和电机控制。

其中，功率半导体器件主要包括IGBT（Insulated Gate Bipolar Transistor）和MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）等，它们能够承受高电压和大电流，具有低导通电阻和高开关速度的特点。

驱动电路则负责控制功率半导体器件的开关，通过控制开关时间和频率来调节输出功率和电机转速。

IPM模块的优势在于集成化和高效性。

通过集成功率半导体器件和驱动电路，IPM模块不仅能够减少电路布局的复杂度，节省空间，还能提高系统的可靠性和稳定性。

同时，IPM模块采用了先进的功率管理技术，能够高效地转换和调节电源，降低能量损耗，提高系统的能效。

此外，IPM模块还具有保护功能，能够实时监测电流、电压、温度等参数，并在异常情况下及时切断电源，保护电路和设备的安全。

在工业控制领域，IPM模块被广泛应用于各种电机驱动系统。

例如，工厂中的机械设备、输送带、风机等都需要通过电机驱动来完成工作。

IPM模块能够根据实际需要，精确控制电机的转速和扭矩，提高生产效率和质量。

同时，IPM模块还能实现电机的无级调速和反向刹车等功能，提高系统的灵活性和安全性。

在电动车辆领域，IPM模块被广泛应用于电动汽车、混合动力车等车辆的电机驱动系统。

通过IPM模块的高效管理和控制，电动车辆能够实现高效的能量转换和驱动性能。

此外，IPM模块还能实现电动车辆的制动能量回收和电池充电等功能，提高能源利用率和续航里程。

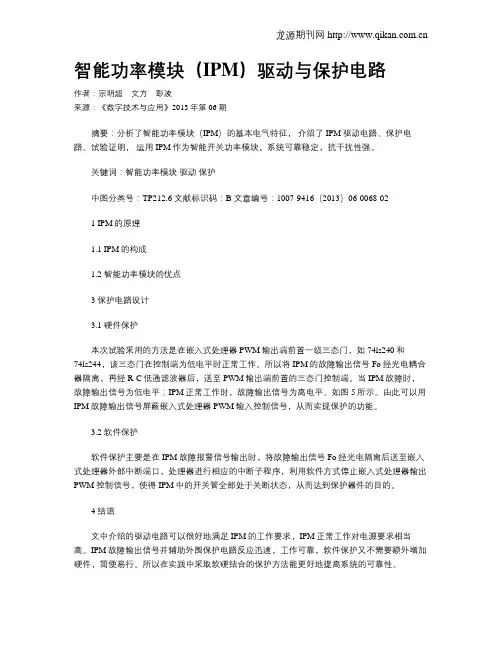

智能功率模块（IPM）驱动与保护电路作者：宗明超文方彭波来源：《数字技术与应用》2013年第06期摘要：分析了智能功率模块（IPM）的基本电气特征，介绍了IPM驱动电路、保护电路。

试验证明，运用IPM作为智能开关功率模块，系统可靠稳定，抗干扰性强。

关键词：智能功率模块驱动保护中图分类号：TP212.6 文献标识码：B 文章编号：1007-9416（2013）06-0068-021 IPM的原理1.1 IPM的构成1.2 智能功率模块的优点3 保护电路设计3.1 硬件保护本次试验采用的方法是在嵌入式处理器PWM输出端前置一级三态门，如74ls240和74ls244，该三态门在控制端为低电平时正常工作。

所以将IPM的故障输出信号Fo经光电耦合器隔离，再经R-C低通滤波器后，送至PWM输出端前置的三态门控制端。

当IPM故障时，故障输出信号为低电平；IPM正常工作时，故障输出信号为高电平。

如图5所示。

由此可以用IPM故障输出信号屏蔽嵌入式处理器PWM输入控制信号，从而实现保护的功能。

3.2 软件保护软件保护主要是在IPM故障报警信号输出时，将故障输出信号Fo经光电隔离后送至嵌入式处理器外部中断端口，处理器进行相应的中断子程序，利用软件方式停止嵌入式处理器输出PWM控制信号，使得IPM中的开关管全部处于关断状态，从而达到保护器件的目的。

4 结语文中介绍的驱动电路可以很好地满足IPM的工作要求，IPM正常工作对电源要求相当高。

IPM故障输出信号并辅助外围保护电路反应迅速，工作可靠，软件保护又不需要额外增加硬件，简便易行。

所以在实践中采取软硬结合的保护方法能更好地提高系统的可靠性。

参考文献[1]Misubishi Inteligent PowerModules PM15CZF120[Z].Misubishi Electric， 1998.[2]周雪松，马幼捷，何彦民.复杂系统非线性励磁控制的数字仿真研究[J].中国电机工程学报，2004， 24（10）： 20- 21.[3]郭宝玥.新型同步发电机PWM励磁调节器的研究[D].天津大学硕士学位论文，2004：33- 39.[4]智能功率模块驱动保护电路的研究与应用[J]. 电测与仪表，2007，（4）：60-62.[5]智能功率模块（IPM）的驱动与保护[J].Movable Power Station & Vehicle，2007，（2）：10-12.。

通俗易懂讲解IGBT的工作原理和作用IGBT（Insulated Gate Bipolar Transistor）即绝缘栅双极晶体管，是一种常用的功率半导体器件，具有高电压、高电流和高开关速度的特点。

它广泛应用于交流调速、电源逆变、电机驱动等领域，具有重要的作用。

本文将通俗易懂地介绍IGBT的工作原理和作用。

一、IGBT的工作原理IGBT是由N沟道型MOS（Metal Oxide Semiconductor）场效应晶体管与PNP型双极晶体管组成。

它结合了MOSFET和双极晶体管的优点，在导通时具有较低的导通压降，而在关断时具有较高的击穿电压。

其工作原理如下：1. 导通状态：在IGBT导通状态下，当控制电压Ugs大于门极阈值电压Uth时，N沟道型MOSFET处于导通状态，形成通道，电流可以从集电极到源极流动。

由于N沟道型MOSFET的导通电阻较小，因此导通时的压降很小。

2. 关断状态：当控制电压Ugs小于门极阈值电压Uth时，N沟道型MOSFET无通道，不导电，IGBT进入关断状态。

此时，通过控制电压Uce（集电-发射极电压）可以实现IGBT的关断。

由于PNP型双极晶体管的存在，即使在较高的Uce下，IGBT也能承受较高的电压。

IGBT的工作原理可以用一个自锁开关的例子来解释。

N沟道型MOSFET相当于自锁开关的门锁，控制门锁的状态可以实现导通和关断；PNP型双极晶体管相当于自锁开关的钥匙，即使是在关断状态下，只要插入钥匙（提供较高的Uce），开关仍然可以打开。

二、IGBT的作用IGBT作为一种高性能的功率开关器件，其作用主要体现在以下几个方面：1. 电流调节：IGBT能够调节高电压和高电流，广泛应用于交流调速和电源逆变等领域。

在交流调速中，IGBT可以根据输入信号的变化，控制电机的转速和输出功率。

2. 电源逆变：IGBT可实现DC/AC逆变，将直流电源转换为交流信号，用于交流电源转换、逆变焊机等领域。

智能功率集成电路之电子镇流器摘要：本文介绍了智能功率集成电路应用于电子镇流器的相关内容，介绍了电子镇流器电路的基本构成，核心电路的工作原理，旨在对功率集成电路的工作方式形成一定的认识。

关键词：智能功率集成电路电子镇流器半桥逆变电路启辉一、智能功率集成电路概述SPIC将输出功率器件、低压控制信号处理以及传感、保护、检测、诊断等功能电路集成到同一芯片上,是微电子技术和电力电子技术、控制技术、检测技术相结合的产物，目前被广泛应用于汽车电子、开关电源、电机驱动、工业控制和电源管理等方面。

SPIC电路的基本构成如图所示。

SPIC一般包括三个部分:功率控制、检测和保护以及接口电路。

功率控制电路包括功率器件和驱动电路两部分,主要实现终端功率输出处理功能。

出于功耗、控制难度等考虑,功率电路一般使用MOS栅功率器件为主。

为了保证功率器件正常工作并发挥出功率器件的特点,一般还需要增加栅驱动电路或电平位移电路,来控制功率器件的开启和关断。

检测和保护电路主要针对SPIC高压、大电流特点,增加SPIC或外围电路发生异常情况(过压/欠压、过温、过流和短路/断路等)时进行保护的功能,从而较好地保护SPIC不受损坏,提高SPIC的稳定性和使用寿命。

SPIC发生异常情况(如过热、过压等)时,如果在很短时间内不作出反应,SPIC电路(特别是功率器件)就可能损毁,所SPIC的检测和保护功能一般由高速双极型晶体管构成的高性能模拟电路完成。

随着CMOS特征尺寸的大幅度减小,标准CMOS器件的截止频率也达到几十GHZ到上百GHZ的范围，目前很多检测和保护电路也采用CMOS电路来替代双极型晶体管电路,因为这有利于简化工艺步骤、降低生产成本和减小芯片面积等。

出于这种变化趋势,部分BCD工艺也逐渐向CMOS-DMOS工艺转变。

SPIC接口电路一般由高密度逻辑CMOS实现,主要功能是完成与微机的信息交互,对微机的指令进行简单处理然后控制功率器件作出响应,同时将当前的工作状态、负载信息及其他，检测到的信息传送回给微机系统,为下一步更好地控制SPIC电路提供数据。

功率器件的原理特点与应用1. 功率器件的定义功率器件是指用于调节电能流动和实现电能转换的元件，能够处理高功率电流和电压的电子元件。

2. 功率器件的原理特点2.1 半导体功率器件半导体功率器件是一种基于半导体材料制造的功率器件。

其原理特点包括：•提供更高的功率密度和更高的效率；•具有快速响应时间和较低的开关损耗；•可以工作在高频率范围内；•占用空间小，适合集成化设计；•可以实现智能控制。

2.2 磁性功率器件磁性功率器件是一种利用磁性材料制造的功率器件。

其原理特点包括：•具有较高的磁导率和较低的磁阻；•适用于高电流和高功率的应用；•可以实现高效的能量转换；•具有较低的热损耗；•具有较高的工作温度范围。

2.3 光电功率器件光电功率器件是一种利用光学和电学原理实现能量转换的功率器件。

其原理特点包括：•可以实现光电转换；•具有较高的工作效率和较低的热损耗；•适用于高频率和高速的应用；•可以实现无线传输；•长寿命和稳定性好。

3. 功率器件的应用3.1 电力系统功率器件在电力系统中起着至关重要的作用。

其应用包括：•电能转换和调节；•电力传输和分配；•电力质量控制；•电网稳定性维护。

3.2 工业自动化功率器件在工业自动化领域有广泛的应用，主要包括：•驱动和控制电机；•控制和调节机械设备；•实现自动化生产线；•提高生产效率和质量。

3.3 新能源领域随着新能源的快速发展，功率器件在新能源领域的应用逐渐增多，包括：•太阳能发电系统；•风力发电系统；•潮汐能和波浪能发电系统；•储能系统。

3.4 交通运输功率器件在交通运输领域的应用主要包括：•电动汽车和混合动力汽车；•电子控制系统；•磁悬浮交通；•电动船舶。

3.5 军事和航天功率器件在军事和航天领域的应用主要包括：•军用雷达和通信系统；•航空航天器的动力系统；•武器系统；•航空航天器的控制系统。

结论功率器件作为重要的电子元件，在各个领域都有着广泛的应用。

不同类型的功率器件具有不同的原理特点和适用场景，可以满足不同需求。

智能无功功率补偿控制器的工作原理智能无功功率补偿控制器，这名字听起来就有点复杂，其实它的工作原理说白了就是为了让我们的电力系统更有效率。

就好比你在厨房里做饭，水开了，锅里却没东西，白白浪费了火力，难受吧？这无功功率就像是锅里的空气，它存在但不做实事，造成电力的浪费。

无功功率在电力系统中占据的地位就像是那种常常让你抓狂的邻居，没什么实质贡献，但又无处不在。

咱们先来了解一下无功功率，顾名思义，它不直接做功，但却跟有功功率相辅相成。

就像一个团队里，有的人埋头苦干，有的人负责捣鼓气氛，缺一不可。

没有了无功功率，电流就无法顺畅流动，这就像你缺少了好朋友，生活显得无趣而单调。

智能无功功率补偿控制器的登场就像是天上掉下来的救星。

它的主要任务就是管理这些无功功率，让它们乖乖地回到正轨，帮忙提高电力的使用效率。

这个控制器到底怎么工作的呢？想象一下你开车，前方有个信号灯。

它会根据红绿灯的变化来决定你的行驶路线。

智能无功功率补偿控制器也是类似的，它实时监测电力系统的状态，像个细心的“交通警察”，确保无功功率不再横冲直撞。

要是发现无功功率过多，它就会自动启动补偿机制，像给电流穿上紧身衣，让它们变得更加“精干”。

这不，能量损失就大大减少了，真是双赢的局面。

智能无功功率补偿控制器的“聪明”之处在于，它可以根据不同的负载情况进行调整。

就像你参加聚会，身边的朋友越多，你的衣服可能就得换得频繁。

这个控制器根据电网负荷的变化，动态调整补偿方案，让电力的运行更加灵活。

就算是那种变化无常的电力需求，它也能轻松应对，真是个高效的小能手。

再说了，这玩意儿不仅能提高电力的使用效率，还能延长设备的寿命。

想想看，你每天开车跑长途，车子肯定会磨损得快。

如果有个好保养的师傅定期检查，车子自然能跑得更久。

智能无功功率补偿控制器就像个电力系统的保养师，帮助设备降低故障率，让设备保持“年轻态”。

这下，企业的运营成本就能大大降低，利润自然也跟着水涨船高。

咱们还得提一下环保这事儿。

功率模块工作原理
功率模块是一种能够将电能转化为其他形式能量的装置。

它通常由输入端、输出端和控制电路组成。

工作原理如下：
1. 输入端：功率模块的输入端接收电源电压，通常是直流电源，可以是电池或电网。

2. 控制电路：控制电路可以根据系统的需求进行调整，控制功率模块的输出功率和电流。

3. 输出端：功率模块的输出端连到负载上，负载可以是电动机、灯泡、加热元件等。

4. 转换过程：当输入端给出电源电压后，功率模块的控制电路对电流进行调整，控制输出端的电流和功率。

通过转换元件（如MOSFET、IGBT等），将输入电能转化为其他形式的能
量输出到负载上。

5. 负载控制：功率模块通过控制电路对负载进行调整，使负载在所需的电压、电流、功率等条件下工作。

6. 反馈保护：功率模块通常还配备了反馈机制和保护功能。

反馈机制可以监测输出电流、电压等参数，并将这些信息反馈给控制电路，以便进行动态调整。

保护功能可以对过流、过压、过温等异常情况做出应对，以确保系统的安全运行。

总结起来，功率模块通过输入端接收电源电压，经过控制电路
调整和转换元件的作用，将电能转化为其他形式的能量输出到负载上。

通过控制和保护功能，确保系统能够在安全和高效的状态下运行。

智能功率模块IPM的结构原理IPM是一种混合集成电路，它将大功率开关元件和驱动电路、保护电路、检测电路等集成在同一个模块内，这种功率集成电路特别适应逆变器高频化发展方向的需要。

其产品外形及内部结构如图1-15所示。

图1-15 智能功率模块及内部结构目前，IPM一般以IGBT为基本功率开关元件，构成单相或三相逆变器的专用功能模块，在中小容量变频器中广泛应用。

除了在工业变频器中被大量采用后，经济型的IPM在近年来也开始在一些民用产品如家用空调变频器、冰箱变频器、洗衣机变频器中得到应用。

变频器常用智能功率模块IPM的主要特点及内部结构原理智能功率模块将功率开关和驱动电路集成在一起，而且还设有过电压、过电流、过热等故障检测电路，并将检测信号送给CPU。

它具有体积小、功能多、功耗小、使用方便等优点，被广泛应用于通用变频器之中。

IPM是将主开关器件、续流二极管、驱动电路、过电流保护电路、过热保护电路和短路保护电路以及驱动电源不足保护电路、接口电路等集成在同一封装内，形成的高度集成的智能功率集成电路。

IPM的主要特点1.驱动电路在IPM内部设置了高性能的驱动电路，具有出现故障后自动软关断IGBT的功能，同时，由于结构紧凑，驱动电路与IGBT之间距离极短，抗干扰能力强，输出阻抗又很低，不需要加反偏电压，简化了驱动电路电源，仅需提供1组下桥臂的公共电源和3组上桥臂的独立“浮地”电源。

2.欠电压保护每个驱动电路都具有欠电压（UV）保护功能。

无论什么原因，只要驱动电路电源电压Ucc低于欠电压阀值Uuv时间超过10ms，IPM就会关断，同时输出一个故障报警信号。

3.过热保护IPM内部绝缘基板上设有温度传感器，当温度超过过热断开阀值时，IPM内部的保护电路就会阻止门极驱动信号，不接受控制输入信号，直至过热现象消失，保护器件不受损坏，同时输出过热故障信号。

当温度下降到过热复位阀值时，电路自动恢复正常工作。

4.过电流、短路保护IPM中的IGBT电流传感器是射极分流式，采样电阻上流过的电流很小，但与流过开关器件上的电流成正比例关系，从而取代了大功率电阻、电流互感器、霍尔电流传感器等电流监测组件。
