功率场效应管原理

场效应管的工作原理和使用方法场效应管（Field-Effect Transistor，FET）是一种用于放大、开关和调制信号的半导体器件。

场效应管有着广泛的应用领域，包括通信、电子设备和电源等。

一、工作原理1.基本构造场效应管包括一个绝缘栅、一个漏电极和一个源极，它们构成了“门电极-漏极-源极”结构。

-绝缘栅：用绝缘材料制成，用来隔离漏极和源极。

-漏电极：负责控制和操控电流。

-源极：负责提供电流。

2.工作原理当栅极电势施加于绝缘栅时，栅极电场将与绝缘层之间的电子引诱至表面，形成轨道，此时2DEG激活。

通过改变栅极电势的大小和极性，可以控制电子通过2DEG的程度，进而有效控制漏电流。

在N型场效应管中，栅极电势增大时，电子通过2DEG的能力减弱，导致漏电流减小。

而在P型场效应管中，栅极电势增大时，2DEG中空穴（正电荷载体）增加，漏电流也会增加。

基于以上原理，可以通过调整栅极电势，控制从漏极到源极的电流，实现场效应管的放大和开关功能。

二、使用方法1.引脚连接场效应管一般有三个引脚：栅极、漏极和源极。

栅极是场效应管的控制端，漏极和源极是输出端。

在使用场效应管时，需要正确将电源、信号源和负载与相应的引脚连接。

2.工作电压不同类型的场效应管具有不同的工作电压范围，需要根据厂商规定和数据手册，选定适当的电源和信号电压。

同时，还需要关注电流和功率的限制，确保不超出场效应管的额定数值。

3.极性场效应管分为N型和P型，其极性不同。

在连接场效应管时，需要确保漏极和源极的极性与电源匹配，以免产生不良影响或损坏器件。

三、场效应管的优缺点1.优点-控制方便：场效应管可以通过改变栅极电势，实现电流的控制，相较于双极型晶体管（BJT）具有更高的灵活性。

-噪音低：场效应管的输入电阻高，输出电阻低，可以有效降低噪音的生成和传播。

-响应速度快：场效应管的响应速度较快，适用于高频率和快速开关应用。

2.缺点-漏电流：场效应管的漏电流相对较大，可能导致功耗过高。

场效应管的工作原理及应用一、场效应管的基本原理场效应管（FET）是一种基于电场效应的半导体器件，它主要由三个区域组成：栅极（Gate）、漏极（Source）和源极（Drain）。

场效应管的工作原理是通过在栅极施加电压来控制漏极和源极之间的电流。

实际上，场效应管的工作原理与双极型晶体管（BJT）有很大的不同。

BJT是通过调节基极电流来控制集电极电流，而FET则是通过控制栅极电压来控制漏极和源极之间的电流。

这种控制电压的方式使得场效应管具有以下优点：•输入电阻高：场效应管的输入电阻非常高，这意味着输入信号对于场效应管来说几乎没有损耗。

•输出阻抗低：场效应管的输出电阻非常低，可以提供较大的输出功率。

•可靠性好：场效应管的制造工艺相对简单，因此具有较高的可靠性。

二、场效应管的种类及特点场效应管分为三种，分别是MOSFET、JFET和IGFET。

它们各自具有以下特点：1. MOSFET（金属氧化物半导体场效应管）•结构复杂：MOSFET由金属栅极、绝缘层和半导体材料组成，结构较为复杂。

•低功耗：MOSFET的功耗较低，适用于集成电路和低功耗应用。

•可控性强：MOSFET的栅极电压可通过改变电压来控制漏极和源极之间的电流。

2. JFET（结型场效应管）•结构简单：JFET由两个半导体材料构成，结构较为简单。

•低噪声：JFET具有低噪声、高增益和大动态范围的特点，适用于音频放大器等应用。

•可控性弱：JFET的控制电压较低，控制灵敏度相对较弱。

3. IGFET（绝缘栅极场效应管）•高速开关：IGFET具有较高的开关速度和低损耗，适用于高频功率放大器等应用。

•可控性中等：IGFET的栅极电压对电流的控制相对较强，但仍不及MOSFET。

三、场效应管的应用场效应管广泛应用于各种电子设备和系统中，包括但不限于以下领域：1.放大器：由于场效应管具有高输入电阻和低输出阻抗的特点，因此可以用作信号放大器。

在音频放大器、射频放大器、视频放大器等设备中，场效应管常被用来放大弱信号。

功率场效应管的结构工作原理及应用功率场效应管（Power MOSFET）是一种具有开关能力的功率半导体器件，它以场效应传导为基础实现功率放大或开关控制。

功率场效应管是现代电子设备中极为重要的组成部分，其具有结构简单、高效率、低噪声、体积小等优点，广泛应用于电源、电机控制、LED驱动和无线电频率放大等各个领域。

一、结构：功率场效应管的结构与小信号场效应管类似，主要包括强制耦合区、漏极区、源极区和栅极区。

其中，强制耦合区主要是功率MOSFET特有的结构，在高功率应用中主要用于减小开关时的开关损耗，提高开关速度。

漏极区用于集中分布外接负载电流，源极区用于提供电流，栅极区用于控制电流。

而与小信号场效应管不同的是，功率场效应管的漏极和源极区域都要经过优化以承受高电压和大电流的作用。

此外，功率场效应管通常采用金属包封封装，以方便散热、保护芯片，并且可以通过钳位散热器等手段进一步提高工作效率和稳定性。

二、工作原理：功率场效应管的工作原理基于场效应传导。

当栅极电压为正值时，使得栅极和源极之间的沟道形成N型导电区，增大了导电区域，使通流能力增加；当栅极电压为零或负值时，栅极和源极之间的沟道被截断，导电区域变小，导通能力减小。

这样能够通过栅极电压的控制来实现对电流的开关控制，从而达到放大或开关的效果。

三、应用：1.电源：功率场效应管可以用于直流电源的变换、调节和开关。

通过控制输入信号的开关，可以实现对输出电压和电流的调节。

功率场效应管在开关频率高、效率高的AC/DC电源和DC/DC变换器中得到广泛应用。

2.电机控制：功率场效应管可用于电机的驱动和控制。

通过控制栅极电压，可以实现电机的开关和速度调节，广泛应用于电动车、工业自动化等领域。

3.LED驱动：功率场效应管在LED照明中起到了至关重要的作用。

通过控制功率场效应管的开关状态，可以实现对LED的亮度和颜色的调节，同时提高了LED照明的效率和稳定性。

4.无线电频率放大：功率场效应管在无线电通信领域中广泛用于频率放大。

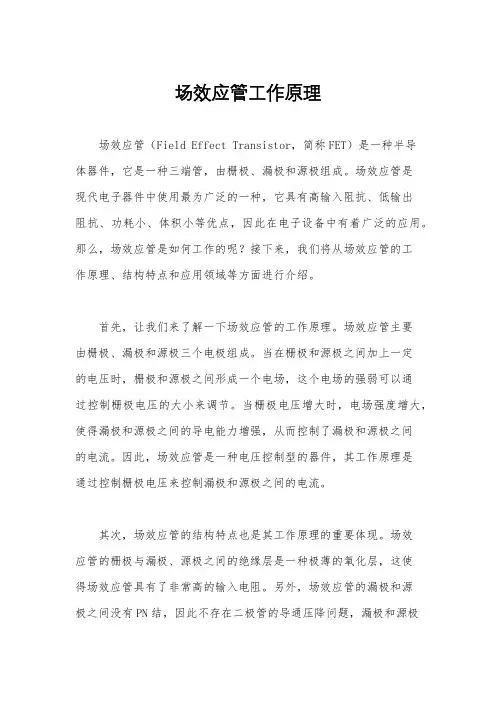

场效应管工作原理场效应管（Field Effect Transistor，简称FET）是一种半导体器件，它是一种三端管，由栅极、漏极和源极组成。

场效应管是现代电子器件中使用最为广泛的一种，它具有高输入阻抗、低输出阻抗、功耗小、体积小等优点，因此在电子设备中有着广泛的应用。

那么，场效应管是如何工作的呢？接下来，我们将从场效应管的工作原理、结构特点和应用领域等方面进行介绍。

首先，让我们来了解一下场效应管的工作原理。

场效应管主要由栅极、漏极和源极三个电极组成。

当在栅极和源极之间加上一定的电压时，栅极和源极之间形成一个电场，这个电场的强弱可以通过控制栅极电压的大小来调节。

当栅极电压增大时，电场强度增大，使得漏极和源极之间的导电能力增强，从而控制了漏极和源极之间的电流。

因此，场效应管是一种电压控制型的器件，其工作原理是通过控制栅极电压来控制漏极和源极之间的电流。

其次，场效应管的结构特点也是其工作原理的重要体现。

场效应管的栅极与漏极、源极之间的绝缘层是一种极薄的氧化层，这使得场效应管具有了非常高的输入电阻。

另外，场效应管的漏极和源极之间没有PN结，因此不存在二极管的导通压降问题，漏极和源极之间的电流可以被精确地控制。

这些结构特点使得场效应管具有了高输入阻抗、低输出阻抗、功耗小等优点，适合用于各种需要高频率、高速度、低功耗的场合。

最后，让我们来了解一下场效应管的应用领域。

场效应管由于其高频率、高速度、低功耗等特点，在数字电路、模拟电路、功率放大器、射频放大器等方面有着广泛的应用。

在数字电路中，场效应管可以用作开关，实现逻辑门电路的功能；在模拟电路中，场效应管可以用作放大器，实现信号的放大和处理；在功率放大器和射频放大器中，场效应管可以实现功率放大和频率放大。

此外，场效应管还被广泛应用于集成电路中，成为集成电路中不可或缺的一部分。

综上所述，场效应管是一种电压控制型的半导体器件，其工作原理是通过控制栅极电压来控制漏极和源极之间的电流。

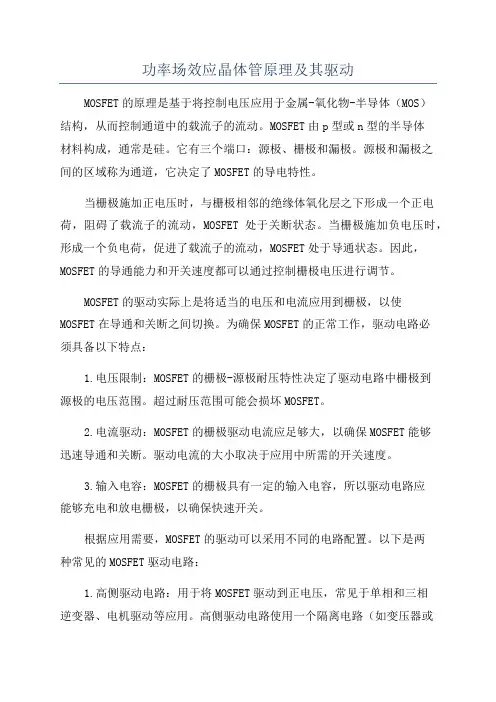

功率场效应晶体管原理及其驱动MOSFET的原理是基于将控制电压应用于金属-氧化物-半导体（MOS）结构，从而控制通道中的载流子的流动。

MOSFET由p型或n型的半导体材料构成，通常是硅。

它有三个端口：源极、栅极和漏极。

源极和漏极之间的区域称为通道，它决定了MOSFET的导电特性。

当栅极施加正电压时，与栅极相邻的绝缘体氧化层之下形成一个正电荷，阻碍了载流子的流动，MOSFET处于关断状态。

当栅极施加负电压时，形成一个负电荷，促进了载流子的流动，MOSFET处于导通状态。

因此，MOSFET的导通能力和开关速度都可以通过控制栅极电压进行调节。

MOSFET的驱动实际上是将适当的电压和电流应用到栅极，以使MOSFET在导通和关断之间切换。

为确保MOSFET的正常工作，驱动电路必须具备以下特点：1.电压限制：MOSFET的栅极-源极耐压特性决定了驱动电路中栅极到源极的电压范围。

超过耐压范围可能会损坏MOSFET。

2.电流驱动：MOSFET的栅极驱动电流应足够大，以确保MOSFET能够迅速导通和关断。

驱动电流的大小取决于应用中所需的开关速度。

3.输入电容：MOSFET的栅极具有一定的输入电容，所以驱动电路应能够充电和放电栅极，以确保快速开关。

根据应用需要，MOSFET的驱动可以采用不同的电路配置。

以下是两种常见的MOSFET驱动电路：1.高侧驱动电路：用于将MOSFET驱动到正电压，常见于单相和三相逆变器、电机驱动等应用。

高侧驱动电路使用一个隔离电路（如变压器或光耦）将驱动电压与MOSFET的源极隔离开来，以防止源极电位过高或过低。

2.低侧驱动电路：用于将MOSFET驱动到负电压，常见于直流-直流转换器、DC电机驱动等应用。

低侧驱动电路可以直接将源极连接到地，所以驱动电路相对简单。

在实际应用中，MOSFET的驱动也需要考虑保护功能，以避免因过电流或过热损坏。

常见的保护电路包括过压保护、过流保护、过温保护等。

总之，功率场效应晶体管（MOSFET）通过控制栅极电压来控制载流子的流动，实现电压和电流的控制和放大。

MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。

功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。

结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor--SIT）。

其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。

2.功率MOSFET的结构和工作原理功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。

按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET主要是N沟道增强型。

2.1.功率MOSFET的结构功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。

导电机理与小功率MOS管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET,（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。

按垂直导电结构的差异，又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET），本文主要以VDMOS器件为例进行讨论。

功率MOSFET为多元集成结构，如国际整流器公司（International Rectifier）的HEXFET采用了六边形单元；西门子公司（Siemens）的SIPMOSFET采用了正方形单元；摩托罗拉公司（Motorola）的TMOS采用了矩形单元按“品”字形排列。

功率场效应晶体管(MOSFET)基本知识功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或等于管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。

UGS超过UT越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

特性曲线，如图2(b)所示。

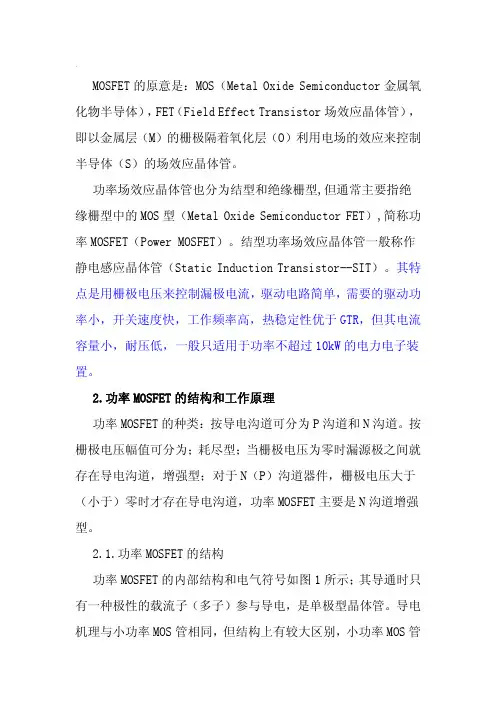

mosfet工作原理1. MOSFET的工作原理MOSFET的初衷是：MOS（金属氧化物半导体），FET（场效应晶体管），即金属层（M）的栅极被氧化物层（O）隔开，以通过以下效应控制半导体电场（S）场效应晶体管。

功率场效应晶体管也分为结型和绝缘栅型，但通常主要指绝缘栅型的MOS型（金属氧化物半导体FET），称为功率MOSFET（功率MOSFET）。

结型功率场效应晶体管通常称为静态感应晶体管（StaTIc InductionTIon Transistor-SIT）。

其特点是利用栅极电压控制漏极电流，驱动电路简单，所需驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但是电流容量小，耐压低。

适用于功率不超过10kW的电力电子设备。

2.功率MOSFET的结构和工作原理功率MOSFET的类型：根据导通通道，它可以分为P通道和N通道。

根据栅极电压幅值，可分为：耗尽型；耗尽型。

当栅极电压为零时，漏极与源极之间存在导电通道，为增强型。

对于N（P）沟道器件，栅极电压大于（小于）在零时存在一个导电沟道，而功率MOSFET主要是N沟道增强型。

2.1。

功率MOSFET结构功率MOSFET的内部结构和电气符号如图1所示。

当导通时，只有一个极性的载流子（多个载流子）参与导电，并且它是一个单极晶体管。

传导机制与低功率MOS晶体管的传导机制相同，但结构上存在很大差异。

低功率MOS晶体管是横向导电器件。

大多数功率MOSFET使用垂直导电结构，也称为VMOSFET （VerTIcal MOSFET），可大大提高MOSFET器件的电阻。

电压和电流承受能力。

根据垂直导通结构的不同，分为采用V型槽的垂直导通的VVMOSFET和具有垂直导通的双扩散MOS结构的VDMOSFET（垂直双扩散MOSFET）。

本文主要以VDMOS器件为例。

功率MOSFET是多个集成结构。

例如，国际整流器公司的HEXFET使用六边形电池。

西门子的SIP MOSFET使用方形单元。

功率场效应晶体管原理功率MOSFET与普通MOSFET的最大区别在于其设计和制造可以承受更高的电压和电流负载。

其基本的结构包括源极(S)，漏极(D)和栅极(G)。

源极和漏极之间的电流是MOSFET的输出电流，而栅极和源极之间的电压控制源漏电流的大小。

MOSFET工作在三种主要工作区域：截止区、线性放大区和饱和区。

在截止区，栅极电压低于阈值电压，MOSFET处于关闭状态，源漏电流非常小。

在饱和区，栅极电压超过阈值电压，栅极电压和源极电压之差决定了源漏电流的大小。

在线性放大区，栅极电压介于阈值电压和源极电压之间，此时源漏电流与栅极电压之间存在线性关系。

功率MOSFET的主要特点是其高输入阻抗和快速的开关速度，这使得它可以在高频率下工作。

其高输入阻抗可以减少功率消耗，同时提高电路的灵敏度和稳定性。

功率MOSFET还具有低开关损耗、低噪声、低电压驱动和较高的有源功率效率等特点，使得它成为高效能源的理想选择。

功率MOSFET的栅极结构通常采用金属栅极，其底栅氧化物薄膜上有一层薄的金属栅极，在氧化物上面涂有一层薄的金属保护层，用来保护栅极免受环境中的损害。

金属栅极能够提供更好的电流传导，有助于提高开关速度和功率特性。

在实际应用中，功率MOSFET常常工作在开关模式下。

当栅极电压高于阈值电压时，MOSFET处于导通状态，通常称为开关开启。

这时，源极和漏极之间的电流大幅增加，MOSFET将承担电路的负载。

当栅极电压低于阈值电压时，MOSFET处于关闭状态，通常称为开关关闭。

这时，源极和漏极之间的电流非常小，MOSFET不再承担负载。

功率MOSFET主要有N沟道型和P沟道型两种类型。

在N沟道型中，源漏电流由负电压控制，栅极与源极之间施加正电压，MOSFET导通。

在P 沟道型中，源漏电流由正电压控制，栅极与源极之间施加负电压，MOSFET 导通。

根据具体需求，选择合适的MOSFET类型来满足电路要求。

总而言之，功率场效应晶体管(MOSFET)是一种非常重要的电子器件，广泛应用于各类电子设备。

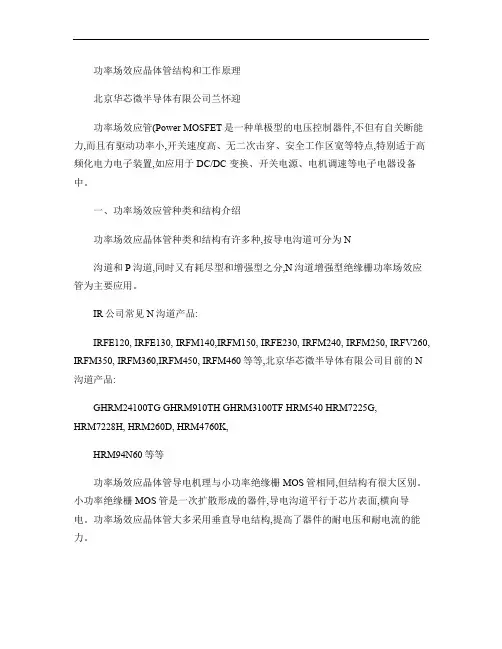

功率场效应晶体管结构和工作原理北京华芯微半导体有限公司兰怀迎功率场效应管(Power MOSFET是一种单极型的电压控制器件,不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点,特别适于高频化电力电子装置,如应用于DC/DC 变换、开关电源、电机调速等电子电器设备中。

一、功率场效应管种类和结构介绍功率场效应晶体管种类和结构有许多种,按导电沟道可分为N沟道和P沟道,同时又有耗尽型和增强型之分,N沟道增强型绝缘栅功率场效应管为主要应用。

IR公司常见N沟道产品:IRFE120, IRFE130, IRFM140,IRFM150, IRFE230, IRFM240, IRFM250, IRFV260, IRFM350, IRFM360,IRFM450, IRFM460等等,北京华芯微半导体有限公司目前的N 沟道产品:GHRM24100TG GHRM910TH GHRM3100TF HRM540 HRM7225G,HRM7228H, HRM260D, HRM4760K,HRM94N60等等功率场效应晶体管导电机理与小功率绝缘栅MOS管相同,但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件,导电沟道平行于芯片表面,横向导电。

功率场效应晶体管大多采用垂直导电结构,提高了器件的耐电压和耐电流的能力。

功率场效应晶体管采用多单元集成结构,一个器件由成千上万个小的MOSFET 组成,图1(a所示N沟道增强型双扩散功率场效应晶体管一个单元的剖面图,电气符号如图1(b所示。

功率场效应晶体管有3个端子:漏极D、源极S和栅极G。

当漏极接电源正,源极接电源负时,栅极和源极之间电压为0,沟道不导电,管子处于截止。

如果在栅极和源极之间加一正向电压V GS,并且使V GS大于或等于管子的开启电压V GS(th,则管子开通,在漏、源极间流过电流I D。

V GS 超过V GS(th越大,导电能力越强,漏极电流越大。

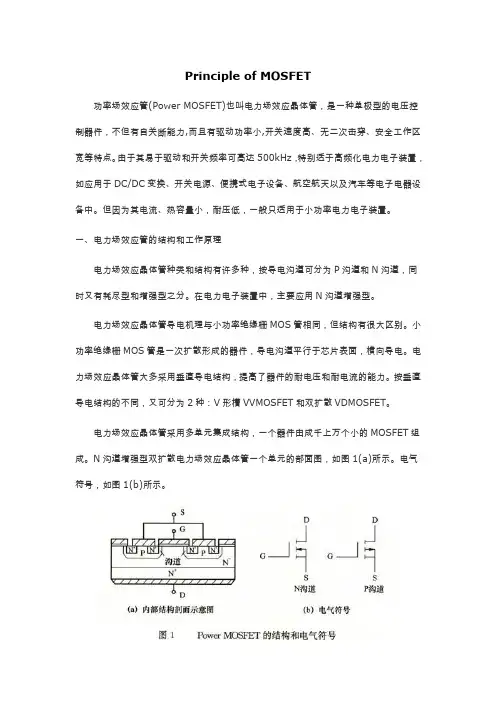

Principle of MOSFET功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压U GS，并且使U GS大于或等于管子的开启电压U T，则管子开通，在漏、源极间流过电流I D。

U GS超过U T越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

{{分页}}1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

电力场效应管mosfet一、概念介绍电力场效应管（MOSFET）是一种半导体器件，它是由金属氧化物半导体场效应管（MOSFET）演变而来的。

它是一种具有高输入电阻和低输出电阻的三极管，可用于控制大功率负载。

二、结构组成MOSFET主要由栅极、漏极和源极三个部分组成。

其中，栅极位于两个P型区域之间，与金属氧化物半导体（MOS）之间存在一层绝缘膜；漏极和源极位于两端N型区域之间。

三、工作原理当栅极施加正电压时，会在P型区域中形成一个反向耗尽区，并在N型区域中形成一个导电通道。

这时，由于N型区域中的自由电子密度较高，因此可以通过通道流动到漏极处。

当栅极施加负电压时，通道会被关闭。

四、特点1. 高输入电阻：MOSFET的输入电阻非常高，可达到几百兆欧姆以上。

2. 低输出电阻：MOSFET的输出电阻非常低，可达到几个欧姆以下。

3. 快速开关速度：MOSFET的开关速度非常快，可以达到纳秒级别。

4. 高温性能好：MOSFET的工作温度范围广，一般可以达到150℃以上。

5. 电流放大倍数低：MOSFET的电流放大倍数较低，一般只有几十倍左右。

五、应用领域1. 电源开关：MOSFET可以用于控制大功率负载，如电机、灯泡等。

2. DC-DC变换器：MOSFET可以用于DC-DC变换器的输出端，以实现高效率和高精度的电压转换。

3. 太阳能逆变器：MOSFET可以用于太阳能逆变器中，以实现太阳能电池板产生的直流电转换为交流电。

4. 汽车电子系统：MOSFET可以用于汽车电子系统中，如点火控制、喇叭驱动等方面。

六、总结综上所述，MOSFET是一种具有高输入电阻和低输出电阻的三极管，可用于控制大功率负载。

它具有快速开关速度、高温性能好等特点，在各种领域都有广泛的应用。

功率场效应晶体管功率场效应晶体管（Power MOSFET）是一种广泛应用于功率放大、开关控制等领域的半导体器件。

它具有高电压、高电流、低驻态功耗等优点，因此在现代电子设备中被广泛应用。

本文将介绍功率场效应晶体管的结构、工作原理以及应用领域。

功率场效应晶体管的结构一般由沟道、栅极、漏极和源极四部分组成。

其中，沟道是主要的电流通道，栅极用于控制沟道的导电性，漏极和源极则分别连接外部电路，是电流的输入和输出端口。

功率场效应晶体管通过对栅极施加电压，控制沟道的导电性，从而实现对电流的调节。

功率场效应晶体管的工作原理基于场效应。

当在栅极和源极之间施加一定电压时，形成的电场会改变沟道的导电性，从而控制漏极和源极之间的电流。

当栅极和源极之间的电压为零时，晶体管处于截止状态，电流无法通过；当栅极和源极之间的电压增大时，沟道导电性增强，电流开始通过。

因此，功率场效应晶体管可以实现在不同电压下对电流的精确控制。

功率场效应晶体管在电子领域有着广泛的应用，其中最常见的是功率放大和开关控制。

在功率放大中，晶体管可以放大输入信号的功率，从而驱动输出装置工作。

在开关控制中，晶体管可以实现高效的电源开关，用于控制电路的通断。

此外，功率场效应晶体管还广泛应用于电源管理、逆变器、电机驱动等领域，为现代电子设备的高效工作提供了重要支持。

总的来说，功率场效应晶体管作为一种重要的半导体器件，在现代电子领域有着广泛的应用。

通过对其结构和工作原理的了解，我们可以更好地理解其在电路中的作用，为电子设备的设计和应用提供支持。

希望本文能够帮助读者更深入地了解功率场效应晶体管，并进一步探索其在未来的应用前景。

场效应管的工作原理详解场效应管（Field Effect Transistor，FET）是一种常用的半导体器件，具有广泛的应用领域，如放大器、开关、逆变等。

本文将详细介绍场效应管的工作原理。

一、场效应管的基本结构场效应管由栅极（Gate）、漏极（Drain）和源极（Source）三个部分组成。

其中栅极与源极之间的电压（Vgs）作用于栅极与源极之间的绝缘层，控制电流从漏极到源极的通断状态。

二、N沟道场效应管（N-Channel FET）1. 静态工作原理N沟道场效应管作为一种N型材料构成的器件，其栅极与源极之间的电压（Vgs）为负数时，使得栅极与沟道之间的电场均匀，形成一个浓度较高的N型沟道，使得漏极和源极之间的导通电阻减小。

当Vgs=0时，N沟道场效应管处于截止状态。

2. 动态工作原理当将正向电压（Vds）加到漏极和源极之间时，漏极端的电势较低，而源极端较高。

此时通过漏极和源极之间的电阻小，使得电流从漏极流向源极。

当电压Vds增大时，漏极电势继续下降，导致沟道中的电子浓度减小，电阻增加。

最终，当Vds达到一定值时，沟道中的电阻增大到一定程度，使得电流几乎不再增加，即处于饱和状态。

此时的电流为IDSS，对应的电压为Vp。

三、P沟道场效应管（P-Channel FET）1. 静态工作原理P沟道场效应管作为一种P型材料构成的器件，其栅极与源极之间的电压（Vgs）为正数时，使得栅极与沟道之间的电场均匀，形成一个浓度较高的P型沟道，使得漏极和源极之间的导通电阻减小。

当Vgs=0时，P沟道场效应管处于截止状态。

2. 动态工作原理当将负向电压（Vds）加到漏极和源极之间时，漏极端的电势较高，而源极端较低。

此时通过漏极和源极之间的电阻小，使得电流从源极流向漏极。

当电压Vds增大时，漏极电势继续上升，导致沟道中的空穴浓度减小，电阻增加。

最终，当Vds达到一定值时，沟道中的电阻增大到一定程度，使得电流几乎不再增加，即处于饱和状态。

场效应管的工作原理和优势
一、工作原理
场效应管是一种广泛应用的电子器件，它利用电场效应来控制半导体材料的导电性能。

具体来说，场效应管由三个电极组成：栅极、源极和漏极。

在栅极与源极之间加一个电压，会在半导体材料中产生一个电场。

这个电场会影响源极和漏极之间的电流，从而实现电压的控制。

二、优势
1.低噪声：场效应管具有较低的噪声系数，因此它在放大信号时能保持较高的信噪比，特别适合用于通信、音频和视频等领域。

2.高输入阻抗：场效应管的输入阻抗极高，接近于无穷大。

这意味着它对信号源的负载非常小，有利于减小信号源的负担。

3.低功耗：由于场效应管的工作效率高，因此它在工作时的功耗较低。

这使得它适合用于便携式设备和电池供电的应用。

4.易于集成：场效应管可以在集成电路中实现小型化，使得它在微电子领域具有广泛的应用。

5.稳定性好：场效应管的阈值电压相对稳定，不易受温度和工艺等因素的影响。

这使得它在各种工作条件下都能保持稳定的性能。

6.易于控制：通过改变栅极电压，可以方便地控制漏极电流，使得场效应管成为一种易于控制的电子器件。

功率场效应管工作原理
功率场效应管，也叫MOSFET（Metal-Oxide-Semiconductor
Field-Effect Transistor），是一种常见的功率开关器件。

它的工作原理是利用电场控制电荷移动，从而控制电流。

MOSFET由金属、氧化
物和半导体材料组成，通常采用矩形晶片结构，内部有源区、漏极区
和栅极区。

MOSFET的核心是栅极-漏极结型场效应晶体管（JFET），栅极区的两端（源极和漏极之间）是PN结，与JFET一样，加正电压时就会变窄，减少导电能力；加负电压时就会变宽，增加导电能力。

源区和漏区的
导电性由PN结漏区形成的通道控制，而通道电阻的大小，则由栅极
区的电压控制。

在MOSFET中，源极和漏极之间的通道由栅极控制，因此电场效应也称为场效应管。

当栅极上施加正电压时，通道就会变窄，电阻就会增加；当栅极上施加负电压时，通道就会扩大，电阻就会减少。

此时，
源极和漏极之间就可以流通电流。

在实际应用中，MOSFET可以用来开关高频和大功率的直流，从而实
现对电路的控制。

另外，MOSFET还可以用来构造放大器，将小信号
放大到足以驱动高功率负载。

由于MOSFET的优点在于带有非常低的
静态功耗和高的开关速度，因此在许多领域中广泛使用，例如电源、变换器等。

总之，MOSFET作为一种常见的功率开关器件，其工作原理是利用电场控制电荷移动，从而控制电流。

随着科技的发展，MOSFET在电路设计中的应用越来越广泛，发挥了巨大的作用。

电力场效应管的导通原理
电力场效应管（Power MOSFET）是一种常见的功率开关元件，常用于高频开关电源、电机驱动、逆变器和放大器等应用中。

其导通原理是基于电场效应。

电力场效应管由多个不同区域的材料组成，包括P型和N型半导体材料。

它具有源（S）、栅（G）和漏（D）三个电极。

当在源和漏电极之间施加一定的正向电压（VDS），并且栅电极接地或被施加一定的正向电压（VGS）时，电力场效应管开始导通。

在导通状态下，正向电压VDS使得漏结区域形成一个强电场。

当栅极电压VGS 增加时，栅压与源压之间的电场使得P型衬底中的N型沟道区域逐渐形成。

这个沟道会使得漏极和源极之间形成一个低阻抗路径，电流可以通过管子的导通路径从源到漏。

导通状态下，电力场效应管的漏极-源极之间的电压降（VDS）非常小，因此导通时的功率损耗相对较低。

同时，通过控制栅极电压（VGS）的大小，可以精确地调节电力场效应管的导通状态，从而实现不同功率水平的开关。

需要注意的是，当栅极电压VGS小于一定阈值时，电力场效应管处于截止状态，不导通。

总的来说，电力场效应管通过控制栅极电压来调节导通状态，并利用漏极-源极
间形成的电场控制电流的流动，实现功率开关的功能。

功率场效应管原理功率场效应管的原理基于MOSFET的工作原理。

它由PN结、栅极（G）、漏极（D）和源极（S）组成。

栅极是用来控制电流的输入端，漏极和源极则用来输出电流。

PN结控制栅极的电流流入和流出，从而控制漏极和源极的电流。

当栅极和源极之间的电压（Vgs）小于临界电压（Vt），功率场效应管处于关闭状态。

栅极和漏极之间没有电流流动，所以漏极和源极之间的电压（Vds）近似等于输入电压（Vin）。

当栅极和源极之间的电压（Vgs）大于临界电压（Vt），功率场效应管处于导通状态。

此时栅极和漏极之间会产生漏极电流，通过源极和漏极流出，从而导致漏极和源极之间的电压（Vds）降低。

漏极和源极之间的电流（Iout）由输入电压（Vin）和电路负载决定，而电压降低则取决于功率场效应管的导通特性。

功率场效应管具有许多优点。

首先，它具有低的输入电流和阻抗，使其能够轻松进行控制。

其次，功率场效应管的开关速度非常快，有助于减少开关损耗。

此外，功率场效应管的效率高，能够有效转化电能为输出功率。

除了这些优点之外，功率场效应管还可以工作在高频率范围内，适用于许多应用场景。

在实际应用中，功率场效应管通常需要驱动电路来提供足够的电流和电压来控制它们的导通和关闭。

这样的驱动电路通常由一个信号发生器和一个功率放大器组成。

信号发生器产生栅极电压的变化，而功率放大器将其放大到足够的幅度以控制功率场效应管。

总结起来，功率场效应管是一种特殊的金属氧化物半导体场效应管，用于控制电流的输送和放大。

它具有高电流和功率能力，可以广泛应用于各种电子设备中。

其原理基于MOSFET的工作原理，通过控制栅极电压来实现漏极和源极之间电流的导通和关闭。

功率场效应管具有低输入电流、高开关速度、高效率和适用于高频率应用等优点。

为了实现功率场效应管的控制，通常需要使用驱动电路来提供足够的电流和电压。
