功率二极管结构和工作原理
- 格式:docx
- 大小:114.58 KB
- 文档页数:5

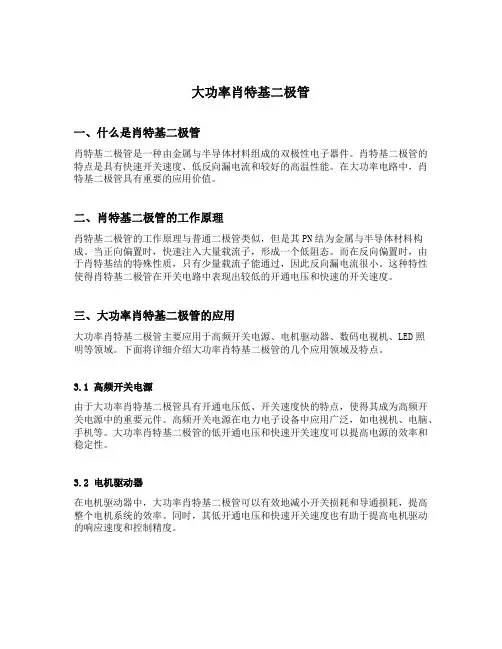

大功率肖特基二极管一、什么是肖特基二极管肖特基二极管是一种由金属与半导体材料组成的双极性电子器件。
肖特基二极管的特点是具有快速开关速度、低反向漏电流和较好的高温性能。
在大功率电路中,肖特基二极管具有重要的应用价值。
二、肖特基二极管的工作原理肖特基二极管的工作原理与普通二极管类似,但是其PN结为金属与半导体材料构成。
当正向偏置时,快速注入大量载流子,形成一个低阻态。
而在反向偏置时,由于肖特基结的特殊性质,只有少量载流子能通过,因此反向漏电流很小。
这种特性使得肖特基二极管在开关电路中表现出较低的开通电压和快速的开关速度。
三、大功率肖特基二极管的应用大功率肖特基二极管主要应用于高频开关电源、电机驱动器、数码电视机、LED照明等领域。
下面将详细介绍大功率肖特基二极管的几个应用领域及特点。
3.1 高频开关电源由于大功率肖特基二极管具有开通电压低、开关速度快的特点,使得其成为高频开关电源中的重要元件。
高频开关电源在电力电子设备中应用广泛,如电视机、电脑、手机等。
大功率肖特基二极管的低开通电压和快速开关速度可以提高电源的效率和稳定性。
3.2 电机驱动器在电机驱动器中,大功率肖特基二极管可以有效地减小开关损耗和导通损耗,提高整个电机系统的效率。
同时,其低开通电压和快速开关速度也有助于提高电机驱动的响应速度和控制精度。
3.3 数码电视机数码电视机需要高速开关和低漏电流的二极管来实现快速切换信号和降低功耗。
大功率肖特基二极管的快速开关速度和低反向漏电流使其成为数码电视机中的关键元件,能够提供高清晰度和低功耗的显示效果。
3.4 LED照明肖特基二极管在LED照明中的应用主要体现在LED驱动电路中。
由于肖特基二极管的特殊结构和工作原理,可以有效地降低驱动电路中的损耗,提高LED的驱动效率和寿命。
四、大功率肖特基二极管的特点以下是大功率肖特基二极管的几个特点:1.快速开关速度:大功率肖特基二极管的开通和关断速度非常快,适用于高频开关电路和需要快速响应的应用场合。
二极管工作原理及应用一、工作原理二极管是一种电子元件,由半导体材料制成,具有两个电极,即正极(阳极)和负极(阴极)。
其工作原理基于PN结的特性。
PN结是由P型半导体和N型半导体组成的结构,其中P型半导体具有电子缺陷,N型半导体具有电子过剩。
当二极管正极连接到正电压,负极连接到负电压时,即正向偏置,P型半导体中的空穴和N型半导体中的电子会发生扩散,形成电流流动。
此时,二极管处于导通状态,称为正向工作。
当二极管正极连接到负电压,负极连接到正电压时,即反向偏置,P型半导体中的空穴和N型半导体中的电子会被电场力推向PN结的中心,形成电荷屏障,阻挠电流流动。
此时,二极管处于截止状态,称为反向工作。
二、应用领域1. 整流器:二极管的正向导通特性使其在电力系统中被广泛应用于整流器电路中。
整流器用于将交流电转换为直流电,常见于电源适配器、电动机驱动器等设备中。
2. 激光器和光通信:二极管激光器是一种将电能转换为光能的器件,它在光通信、激光打印、激光切割等领域有广泛应用。
3. 光电探测器:二极管具有光电转换的特性,可以将光信号转换为电信号。
因此,二极管被广泛应用于光电探测器中,如光电二极管、光敏二极管等。
4. 温度传感器:二极管的电阻与温度呈反比关系,利用二极管的温度特性可以制作温度传感器。
例如,热敏二极管可用于测量温度变化。
5. 逻辑门电路:二极管可以用作逻辑门电路的基本元件,如与门、或者门、非门等。
通过逻辑门电路的组合,可以实现数字电路中的逻辑运算。
6. 太阳能电池:太阳能电池是利用光电效应将太阳能转换为电能的装置。
太阳能电池中的主要元件就是二极管。
7. 电压稳压器:二极管可以用于电压稳压器电路中,通过控制反向击穿电压,实现对电压的稳定输出。
8. 信号检测和放大:二极管可以用于信号检测和放大电路中,例如射频检波器、调制解调器等。
9. 电子闪光灯:二极管可以用于电子闪光灯电路中,通过充电和放电过程,产生高亮度的闪光效果。
1.1不可控器件电力二极管功率二极管是开通与关断均不可控的半导体开关器件,其电压、电流定额较大,也称为半导体电力二极管。
1.2功率二极管的结构和工作原理与普通二极管相比,工作原理和特性相似,具有单向导电性。
在面积较大的PN 结上加装引线以及封装形成,主要有螺栓式和平板式。
1.3功率二极管的基本特征1) 静态特性主要指其伏安特性1.门槛电压U TO,正向电流I F开始明显增加所对应的电压。
2.与I F对应的电力二极管两端的电压即为其正向电压降U F。
3.承受反向电压时,只有微小而数值恒定的反向漏电流。
2) 动态特性功率二极管通态和断态之间转换过程的开关特性。
1.二极管正向偏置形成内部PN结的扩散电容。
此时突加反向电压,二极管并不能立即关断。
当结电容上的电荷复合掉以后,二极管才能恢复反向阻断能力,进入截止状态。
2.二极管处于反向偏置状态突加正向电压时,也需要一定的时间,才会有正向电流流过,称为正向恢复时间。
1.4功率二极管的主要参数1.额定正向平均电流I F(AV)——在规定的管壳温度和散热条件下,功率二极管长期运行时允许流过的最大工频正弦半波电流的平均值。
2.反向重复峰值电压U RRM——功率二极管反向所能承受的重复施加的最高峰值电压。
3.正向管压降U F——功率二极管在规定的壳温和正向电流下工作对应的正向导通压降。
4.最高允许结温T jM——结温(T j)是管芯PN结的平均温度,最高允许结温(T jM)是PN结正常工作时所能承受的最高平均温度。
1.5功率二极管的主要类型1) 普通二极管(General Purpose Diode ) 又称整流二极管(Rectifier Diode )多用于开关频率不高(1kHz 以下)的整流电路其反向恢复时间较长正向电流定额和反向电压定额可以达到很高2) 快恢复二极管(Fast Recovery Diode ——FRD )简称快速二极管 快恢复外延二极管(Fast Recovery Epitaxial Diodes ——FRED ),其t rr 更短(可低于50ns ), U F 也很低(0.9V 左右),但其反向耐压多在1200V 以下。
功率肖特基二极管功率肖特基二极管是一种特殊的二极管,其具有较高的工作频率能力和较低的开关损耗,被广泛应用于功率控制和高频电路中。
在本文中,我们将介绍功率肖特基二极管的工作原理、特点以及应用领域。
一、工作原理功率肖特基二极管由肖特基结和PN结组成。
肖特基结由金属与半导体P型材料形成,具有低电压降、快速开关速度和较低的逆向恢复时间等特点。
PN结则具有常见二极管的特征,用于电流的整流和导通控制。
当正向偏置时,PN结导通,而肖特基结截止;当反向偏置时,PN结截止,而肖特基结导通。
这种结构使得功率肖特基二极管能够在高频率和高电流下工作。
二、特点1. 快速开关速度:由于肖特基结的特殊结构,功率肖特基二极管具有快速的开关速度,可以实现高频率的开关操作。
2. 低电压降:功率肖特基二极管的正向电压降较低,可以减少能量损耗和发热,提高系统效率。
3. 低逆向恢复电荷:肖特基结的逆向恢复时间较短,减少了开关过程中的失真和损耗。
4. 高温工作能力:功率肖特基二极管具有较高的耐温能力,可以在高温环境下正常工作。
三、应用领域由于功率肖特基二极管的特点,它在许多领域中得到了广泛应用。
1. 电源管理:功率肖特基二极管可以用于电源开关、DC-DC转换器等电源管理应用中,提高电源的效率和稳定性。
2. 电动工具:由于功率肖特基二极管的快速开关速度和低电压降,它可以用于电动工具中的开关电路,提高工具的性能和使用寿命。
3. 电动汽车:功率肖特基二极管可以用于电动汽车的电源管理和电动驱动系统中,提高电池的充放电效率和车辆的续航里程。
4. 通信设备:功率肖特基二极管可以用于无线通信设备的功率放大器和射频开关等电路中,提高通信系统的传输速度和稳定性。
5. 太阳能发电:功率肖特基二极管可以用于太阳能发电系统中的光伏逆变器,将太阳能转换为可用的电能。
总结:功率肖特基二极管是一种具有快速开关速度、低电压降和低逆向恢复电荷的特点的二极管。
它在电源管理、电动工具、电动汽车、通信设备和太阳能发电等领域得到了广泛应用。
二极管的作用和工作原理
二极管是一种电子器件,主要用于控制电流的流动方向。
它有两个电极,分别称为阳极和阴极。
二极管通过在结构中引入P
型半导体和N型半导体之间的P-N结,实现了一种非线性电性。
以下是二极管的工作原理以及其主要的作用。
工作原理:
二极管的工作原理基于PN结的特性。
当二极管的正极(阳极)接通正电压,并且负极(阴极)接通负电压时,二极管处于正向偏置状态。
在这种状态下,P型半导体中的空穴和N型半导体中的自由电子会相互扩散和重组,形成一个导电通道,电流能够通过二极管。
相反,当正极(阳极)接通负电压,并且负极(阴极)接通正电压时,二极管处于反向偏置状态。
在这种状态下,由于P
型半导体和N型半导体之间的势垒增加,电流几乎不能流过
二极管。
这时,二极管处于关断状态。
作用:
1. 整流器:二极管的主要作用之一是将交流信号转换为直流信号。
通过将交流电源连接到二极管的正向偏置端,只让正向电流通过,即可实现整流作用。
2. 保护电路:二极管还可以用于保护电路中防止电流逆向流动。
将二极管连接到电路中,能够防止电流在某些情况下逆向流动,从而保护其他电子器件。
3. 信号调制:二极管的非线性特性使其可以用于信号的调制。
例如,在无线电调制中,二极管通常被用于频率调制器和振荡器。
4. 光电转换:某些特殊的二极管,如光电二极管(光敏二极管),能够将光信号转换为电信号。
这在光通信和光电探测领域非常有用。
总之,二极管作为一种重要的电子器件,利用其特殊的结构和特性,实现了对电流的控制和转换,广泛应用于各种电子设备和电路中。
二极管工作原理
二极管工作原理如下:
二极管是一种最简单的半导体器件,它有两个电极,一个是正级别的称作阳极(Anode),另一个是负级别的称作阴极(Cathode)。
二极管的主要原理是利用了PN结的电离电功率转
换特性。
在PN结中,N型半导体中的自由电子和P型半导体中的空穴
会发生扩散运动。
当N型半导体中的电子与P型半导体中的
空穴碰撞时,它们会发生复合并释放出能量,这被称为复合反应。
但是,当在PN结形成后,在P区域中形成了N型半导体所积聚的电子而在N区域中形成了空穴积聚。
这导致了N区
的电子浓度增加,而P区的电子浓度减少,从而在PN结的两
侧形成了一个电势差,这个差称为内建电势。
由于这个内建电势的存在,当一个正电压施加在P区而负电压施加在N区时,使用二极管时,会产生一个电流,这个电流称为二极管的正向电流。
然而,当一个负电压施加在P区而正电压施加在N区时,会发生的情况就与之前相反了。
此时,由于内建电势的存在,电势差相减的结果会抵消外加电势,使PN结几乎处于绝
缘状态,导致二极管基本没有电流流动,这个电流被称为二极管的反向电流。
因此,二极管是一种能够控制电流流向的器件。
在正向电压下,二极管具有低电阻,允许电流通过;而在反向电压下,二极管具有很高的电阻,阻止电流通过。
这种特性使得二极管在电子电路中具有多种应用,例如整流、稳压和开关等。
功率二极管结构和工作原理在本征半导体中掺入P型和N型杂质,其交界处就形成了PN结,在PN结的两端引出两个电极,并在外面装上管壳,就成为半导体二极管。
如果一杂质半导体和金属形成整流接触,并在两端引出两个电极,则成为肖特基二极管。
二极管的结构和工作原理:PN结的形成及二极管的单向导电性描述如下:如下图1所示,对于一块纯净的半导体,如果它的一侧是P区,另一侧为N区,则在P区和N区之间形成一交界面。
N区的多子(电子)向P区运动,P区的多子(空穴)向N区运动,这种由于浓度差异而引起的运动称为“扩散运动”。
扩散到P区的电子不断地与空穴复合,同时P区的空穴向N区扩散,并与N区中的电子复合。
交界面两侧多子复合的结果就出现了由不能移动的带电离子组成的“空间电荷区”。
N区一侧出现正离子区,P区一侧出现负离子区,正负离子在交界面两侧形成一个内电场。
这个内电场对多子的扩散运动起阻碍作用的同时,又有利于N区的少子(空穴)进入P区,P区的少子(电子)进入N区,这种在内电场作用下少子的运动称为“漂移运动”。
扩散运动有助于内电场的加强,内电场的加强将阻碍多子的扩散,而有助于少子的漂移,少子漂移运动的加强又将削弱内电场,又有助于多子的扩散,最终扩散运动和漂移运动必在一定温度下达到动态平衡。
即在单位时间内P区扩散到N区的空穴数量等于由P区漂移到N区的自由电子数量,形成彼此大小相等,方向相反的漂移电流和扩散电流,交界面的总电流为零。
在动态平衡时,交界面两侧缺少载流子的区域称为“耗尽层“,这就形成了PN结。
如图2所示,当PN结处于正偏,即P区接电源正端,N区接电源负端时,外加电场与PN 结内电场方向相反,内电场被削弱,耗尽层变宽,打破了PN结的平衡状态,使扩散占优势。
多子形成的扩散电流通过回路形成很大的正向电流,此时PN结呈现的正向电阻很小,称为“正向导逋”。
当PN结上流过的正向电流较小时,二极管的电阻主要是作为基片的低掺杂N区的欧姆电阻,其阻值较高且为常量,因而管压降随正向电流的上升而增加;当PN结上流过的正向电流较大时,注入并积累在低掺杂N区的少子空穴浓度将很大,为了维持半导体电中性条件,其多子浓度也相应大幅度增加,使得其电阻率明显下降,也就是电导率大大增加,这就是电导调制效应。

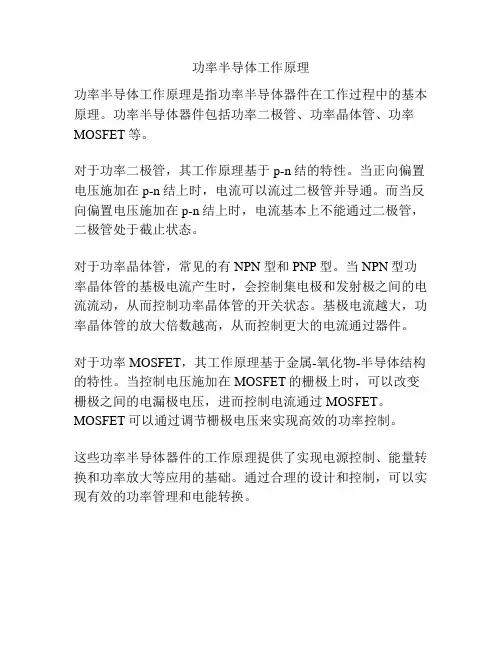

功率半导体工作原理
功率半导体工作原理是指功率半导体器件在工作过程中的基本原理。
功率半导体器件包括功率二极管、功率晶体管、功率MOSFET等。
对于功率二极管,其工作原理基于p-n结的特性。
当正向偏置电压施加在p-n结上时,电流可以流过二极管并导通。
而当反向偏置电压施加在p-n结上时,电流基本上不能通过二极管,二极管处于截止状态。
对于功率晶体管,常见的有NPN型和PNP型。
当NPN型功率晶体管的基极电流产生时,会控制集电极和发射极之间的电流流动,从而控制功率晶体管的开关状态。
基极电流越大,功率晶体管的放大倍数越高,从而控制更大的电流通过器件。
对于功率MOSFET,其工作原理基于金属-氧化物-半导体结构的特性。
当控制电压施加在MOSFET的栅极上时,可以改变栅极之间的电漏极电压,进而控制电流通过MOSFET。
MOSFET可以通过调节栅极电压来实现高效的功率控制。
这些功率半导体器件的工作原理提供了实现电源控制、能量转换和功率放大等应用的基础。
通过合理的设计和控制,可以实现有效的功率管理和电能转换。
二极管射频功率计原理二极管射频功率计原理一、引言二极管射频功率计(Diode RF Power Meter)是一种常用的测试仪器,用于测量射频信号的功率。
它使用二极管作为探测元件,通过测量二极管上的直流电压来确定射频信号的功率大小。
本文将介绍二极管射频功率计的原理及其工作过程。
二、二极管射频功率计原理二极管射频功率计的原理基于二极管的非线性特性。
当射频信号通过二极管时,二极管会将其整流为直流信号。
由于射频信号的频率较高,因此二极管的整流效果较好。
通过测量二极管上的直流电压,可以得到射频信号的功率大小。
三、二极管射频功率计的工作过程二极管射频功率计的工作过程可以分为三个步骤:探测、整流和测量。
1. 探测:射频信号经过探测头进入二极管射频功率计。
探测头中的耦合元件将部分射频信号引入二极管。
2. 整流:射频信号经过二极管后,被整流为直流信号。
二极管的非线性特性使得只有射频信号的正半周能够通过,负半周被截断。
3. 测量:通过测量二极管上的直流电压,可以得到射频信号的功率大小。
二极管上的直流电压与射频信号的功率成正比关系。
通常,二极管射频功率计会将直流电压转换为显示功率的方式,方便用户进行读取。
四、二极管射频功率计的特点二极管射频功率计具有以下特点:1. 宽频带特性:二极管作为探测元件,具有较好的宽频带特性,可以适用于不同频率范围的射频信号测量。
2. 快速响应:由于二极管的非线性特性,射频信号经过二极管后能够快速地转换为直流信号,使得二极管射频功率计具有快速响应的特点。
3. 简单可靠:二极管射频功率计的结构相对简单,由于二极管具有较高的可靠性,因此其稳定性较高。
五、应用领域二极管射频功率计广泛应用于射频系统的设计、制造和维护等领域。
其主要应用包括:1. 射频系统功率测量:通过二极管射频功率计可以准确测量射频系统输出功率,保证系统工作正常。
2. 射频系统调试:在射频系统的调试过程中,二极管射频功率计可以用来监测射频信号的功率变化,帮助工程师进行系统的优化和调整。
二极管基础知识点总结初中一、二极管的结构二极管由P型半导体和N型半导体材料组成。
P型半导体具有正电荷载流子(空穴),N型半导体具有负电荷载流子(电子)。
当P型半导体和N型半导体通过PN结垂直的连接在一起,就形成了二极管结构。
二、二极管的工作原理1. PN结的形成当P型半导体和N型半导体连接在一起形成PN结时,P型半导体中的少数载流子(空穴)会向N型半导体扩散,N型半导体中的少数载流子(电子)也会向P型半导体扩散,形成空间电荷区。
2. 二极管导通状态当二极管的P端加正电压,N端加负电压时(正电压),电场的作用下,空间电荷区变窄,少数载流子得以跨越空间电荷区,PN结上游电压升高,二极管PN结变窄,载流子数量增多,导通电阻减小,从而使电流得以流通,此时二极管处于导通状态。
3. 二极管截止状态当二极管的P端加负电压,N端加正电压时(反电压),电场的作用下,空间电荷区变宽,形成了势垒,少数载流子不能越过势垒,从而不能进行导通,此时二极管处于截止状态。
三、二极管的特性1. 导通特性二极管具有导通方向和截止方向,正向电压下导通,反向电压下截止。
2. 截止电压二极管的截止电压是指当二极管处于截止状态时,需要加上的反向电压。
不同类型的二极管截止电压会有所差异。
3. 峰值逆压二极管在反向电压作用下,会导致PN结击穿,产生较大的反向电流。
此时二极管的反向电压达到最大值,称为峰值逆压。
4. 正向压降二极管在导通状态下,会有一个固定的正向压降,称为二极管的正向压降。
四、二极管的应用1. 整流二极管可以将交流电信号转换为直流电信号,实现整流功能。
在电源供电、电子设备中或者无线电调制解调中都有广泛应用。
2. 限流二极管可以通过控制导通和截止,实现对电流的限制和控制。
3. 信号检测二极管能够对高频信号进行检测,其正向压降和反向电压特性可满足快速开关要求。
4. 发光二极管发光二极管是利用P型半导体和N型半导体的复合辐射发出光的特性制成的,可以作为光源使用。
二极管的工作原理与类型二极管是一种最简单的半导体器件,具有非常重要的作用,广泛应用于电子电路中。
本文将讨论二极管的工作原理与类型。
一、工作原理二极管由P型半导体和N型半导体构成。
P型半导体中的杂质含有三价离子,例如硼,这些离子具有缺电子的特性。
N型半导体中的杂质含有五价离子,例如磷,这些离子具有多余的电子。
当P型和N型半导体材料靠近并形成p-n结时,发生了特殊的物理现象。
1.正向偏置当外加电压的正极连接到P区,负极连接到N区时,二极管处于正向偏置状态。
此时,由正极流入P区的电流会引起P区电子与N区空穴的复合,从而减小空间电荷区。
通过二极管的电流,即为正向电流。
在这种情况下,二极管可以通过电流,呈现较低的电阻,所以又称为导通状态。
2.反向偏置当外加电压的正极连接到N区,负极连接到P区时,二极管处于反向偏置状态。
此时,由于P区的能级比N区的低,电子流很难从N区进入P区,电流极小,几乎为零。
这种情况下,二极管的电阻非常大,即为反向电阻,所以二极管呈现不导通的状态。
二、类型根据二极管的不同特性和应用场景,可以分为多种类型。
以下介绍几种常见的二极管类型。
1.P-N结二极管这是最常见的二极管类型,也是基本的二极管结构。
它由P型半导体和N型半导体材料组成。
P-N结二极管具有良好的整流特性,在电子电路中广泛应用于整流电路、保护电路等。
2.Zener二极管Zener二极管是一种特殊的二极管,具有反向击穿特性。
当反向电压达到其额定值时,Zener二极管会突破反向电阻并产生电流。
它主要用于稳压和电压参考电路中。
3.肖特基二极管肖特基二极管由金属与N型半导体材料形成,具有快速开关特性。
它的特点是正向压降较低,并且开关速度快,适用于高频电路和功率电路。
4.发光二极管(LED)发光二极管是一种将电能转化为光能的器件,基于P-N结原理。
当正向电压施加在LED上时,电子和空穴在结区复合释放出光。
LED广泛用于照明、电子显示等领域。
二极管的工作原理引言概述:二极管是一种常见的电子元件,广泛应用于电子电路中。
它具有独特的工作原理,能够实现电流的单向导通。
本文将详细介绍二极管的工作原理,帮助读者更好地理解这一基础元件。
一、PN结的形成1.1 N型半导体和P型半导体的特点N型半导体富含自由电子,P型半导体富含空穴。
1.2 PN结的形成过程当N型半导体和P型半导体相接触时,形成PN结。
1.3 PN结的电场特性PN结中存在内建电场,阻止电子和空穴的自由扩散。
二、二极管的正向导通2.1 正向电压作用下的电子流动当二极管正向加压时,电子从N区向P区移动。
2.2 二极管的导通特性正向电压作用下,二极管导通,电流流过。
2.3 正向导通时的电压降正向导通时,二极管具有较小的正向电压降。
三、二极管的反向截止3.1 反向电压作用下的电场效应当二极管反向加压时,电场加速电子和空穴向PN结移动。
3.2 二极管的截止特性反向电压作用下,二极管截止,基本不导通电流。
3.3 反向击穿现象当反向电压过高时,二极管可能发生击穿现象,导致损坏。
四、二极管的应用4.1 整流电路中的应用二极管可以实现电流的单向导通,用于整流电路。
4.2 信号检测中的应用二极管可以用于信号检测,提取信号中的正半波或负半波。
4.3 逆变器中的应用二极管在逆变器中起到关键作用,实现直流到交流的转换。
五、二极管的改进与发展5.1 高频二极管的应用高频二极管具有更快的开关速度和更低的导通电阻,适用于高频电路。
5.2 光电二极管的应用光电二极管利用光电效应实现光电转换,广泛应用于光通信和光电传感器中。
5.3 大功率二极管的应用大功率二极管能够承受更高的电流和电压,适用于高功率电子设备。
结论:通过本文的介绍,读者可以更深入地了解二极管的工作原理及其在电子电路中的应用。
二极管作为一种基础元件,在现代电子领域中扮演着重要的角色,不断推动着电子技术的发展。
MOSFET结构及其工作原理1.概述MOSFET的原意是:MOS(Metal Oxide Semiconductor金属氧化物半导体),FET(Field Effect Transistor场效应晶体管),即以金属层(M)的栅极隔着氧化层(O)利用电场的效应来控制半导体(S)的场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS 型(Metal Oxide Semiconductor FET),简称功率MOSFET(Power MOSFET)。
结型功率场效应晶体管一般称作静电感应晶体管(Static Induction Transistor——SIT)。
其特点是用栅极电压来控制漏极电流,驱动电路简单,需要的驱动功率小,开关速度快,工作频率高,热稳定性优于GTR, 但其电流容量小,耐压低,一般只适用于功率不超过10kW的电力电子装置。
2.功率MOSFET的结构和工作原理功率MOSFET的种类:按导电沟道可分为P沟道和N沟道。
按栅极电压幅值可分为;耗尽型;当栅极电压为零时漏源极之间就存在导电沟道,增强型;对于N(P)沟道器件,栅极电压大于(小于)零时才存在导电沟道,功率MOSFET主要是N沟道增强型。
2.1功率MOSFET的结构功率MOSFET的内部结构和电气符号如图1所示;其导通时只有一种极性的载流子(多子)参与导电,是单极型晶体管。
导电机理与小功率mos管相同,但 结构上有较大区别,小功率MOS管是横向导电器件,功率MOSFET 大都采用垂直导电结构,又称为VMOSFET(Vertical MOSFET),大大提高了MOSFET器件的耐压和耐电流能力。
按垂直导电结构的差异,又分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET(Vertical Double-diffused MOSFET),本文主要以VDMOS器件为例进行讨论。
功率二极管的工作原理
功率二极管是一种特殊的二极管,它在电路中主要用于正向导电,而在反向时具有很高的电阻或绝缘性,因此可以实现单向电流的控制。
功率二极管由PN结组成,其中P区为阳极(anode),N区
为阴极(cathode)。
在正向工作时,将阳极与正电压连接,
阴极与负电压连接,形成正向电压,此时PN结处于正向偏置
状态,载流子即电子从N区向P区流动,导电效果较好。
而
在反向工作时,将阳极与负电压连接,阴极与正电压连接,形成反向电压,此时PN结处于反向偏置状态,载流子即电子几
乎不会流动,功率二极管具有很高的电阻,相当于开路状态。
由于功率二极管在正向工作时具有较低的电压降,因此在电路中可以用来实现电流的单向导通。
比如用作电源的整流和滤波,使交流电转化为直流电;也可用于保护其他器件,当电路中发生反向电压或过电流时,功率二极管会自动断开电路以保护其他器件不受损害。
总的来说,功率二极管的工作原理是基于其PN结的单向导电
特性,利用正向导通和反向截断的特性,在电路中实现对电流的控制。
功率二极管的作用功率二极管(Power Diode)是一种特殊类型的二极管,具有较高的电流和功率承受能力。
它在电子电路中起着关键的作用,被广泛应用于电源、变换器、驱动器等高功率电子设备中。
本文将从功率二极管的原理、结构和应用等方面进行介绍。
一、功率二极管的原理功率二极管的工作原理与普通二极管相似,都是基于PN结的整流特性。
PN结是由P型和N型半导体材料构成的。
当P型半导体连接正电压而N型半导体连接负电压时,PN结处的电子和空穴会发生扩散,导致电流流过二极管。
而当P型连接负电压而N型连接正电压时,PN结处的电子和空穴会被吸引,导致电流无法流过二极管。
与普通二极管不同的是,功率二极管具有更大的尺寸和结构优化,使其能够承受更高的电流和功率。
这是因为功率二极管在结构上增加了散热片,以提高散热性能,同时使用了高导热性的材料。
此外,功率二极管还采用了特殊的材料和工艺,以降低导通电阻和开关速度,提高效率和可靠性。
二、功率二极管的结构功率二极管的结构主要包括PN结、金属电极、散热片和封装材料等部分。
PN结是功率二极管的关键部分,由P型和N型半导体材料构成,通过扩散过程形成。
金属电极用于连接外部电路,其中阳极用于接收正电压,而阴极用于接收负电压。
散热片位于功率二极管的底部,用于散热,以保持元件的正常工作温度。
封装材料则用于保护功率二极管的内部结构,并提供机械强度。
三、功率二极管的应用功率二极管广泛应用于高功率电子设备中,主要用于电源、变换器和驱动器等电路中。
1. 电源:功率二极管在电源中主要用于整流和滤波。
通过将交流电转换为直流电,并通过滤波电路去除电源中的纹波,功率二极管能够提供稳定的直流电源。
2. 变换器:功率二极管在变换器中用于电能的转换。
变换器是一种能够将电压和电流进行变换的电子设备,功率二极管在变换器中能够实现电能的高效转换。
3. 驱动器:功率二极管在驱动器中用于控制和保护其他电子元件。
驱动器是一种能够提供足够电流和电压的电子设备,功率二极管能够在驱动器中起到稳定电流和保护电路的作用。
功率二极管的作用功率二极管,也称为肖特基二极管或热电子二极管,是一种具有特殊构造和特性的电子元件。
它的作用十分重要,广泛应用于电子电路中。
本文将从功率二极管的基本原理、特点、应用以及未来发展等方面进行阐述。
我们来了解功率二极管的基本原理。
功率二极管是一种PN结的半导体器件,与普通二极管相比,它具有较低的正向电压降和快速的开关特性。
这是因为功率二极管的PN结在制造过程中,通过添加金属与半导体的接触层,形成了肖特基势垒。
这种特殊的结构使得功率二极管具有更低的正向电压降,从而减小了功率消耗和热量产生。
功率二极管具有一些独特的特点。
首先,功率二极管具有快速的开关速度。
由于其特殊的结构,功率二极管可以在纳秒级别内完成从关断到导通的转换,使得电路的开关速度更快,适用于高频率的应用。
功率二极管在电子电路中有着广泛的应用。
首先,功率二极管常用于电源电路中的整流器。
由于功率二极管具有低电压降和高电流承受能力,可以有效地将交流电转换为直流电,并保证电源的稳定性。
其次,功率二极管还常用于开关电源中的开关元件。
功率二极管的快速开关特性和较低的导通压降,使得它能够有效地控制电流的通断,提高开关电源的效率和稳定性。
此外,功率二极管还广泛应用于电动机控制、变频器、逆变器等高功率电子器件中,起到稳定电流、保护电路和提高电路效率的作用。
随着科技的不断发展,功率二极管也在不断演进和改进。
目前,功率二极管的集成化程度越来越高,体积更小、功率更大、性能更稳定。
同时,功率二极管的工作频率也在不断提高,能够满足更多高频应用的需求。
未来,功率二极管有望在电动车、新能源、通信等领域发挥更重要的作用。
比如,功率二极管可以用于电动车的电池管理系统,提高电池的充放电效率和寿命。
另外,功率二极管还可以应用于新能源发电装置的电力控制和变换,提高能源利用效率。
在通信领域,功率二极管可以用于放大器、发射器等设备中,提高通信信号的传输质量和可靠性。
总结起来,功率二极管是一种具有特殊结构和特性的电子元件,具有快速开关、低导通压降、高电流承受能力和良好的温度稳定性等特点。
功率二极管结构和工作原理
在本征半导体中掺入P型和N型杂质,其交界处就形成了PN结,在PN结的两端引出两个电极,并在外面装上管壳,就成为半导体二极管。
如果一杂质半导体和金属形成整流接触,并在两端引出两个电极,则成为肖特基二极管。
二极管的结构和工作原理:
PN结的形成及二极管的单向导电性描述如下:
如下图1所示,对于一块纯净的半导体,如果它的一侧是P区,另一侧为N区,则在P区和N区之间形成一交界面。
N区的多子(电子)向P区运动,P区的多子(空穴)向N区运动,这种由于浓度差异而引起的运动称为“扩散运动”。
扩散到P区的电子不断地与空穴复合,同时P区的空穴向N区扩散,并与N区中的电子复合。
交界面两侧多子复合的结果就出现了由不能移动的带电离子组成的“空间电荷区”。
N区一侧出现正离子区,P区一侧出现负离子区,正负离子在交界面两侧形成一个内电场。
这个内电场对多子的扩散运动起阻碍作用的同时,又有利于N区的少子(空穴)进入P区,P区的少子(电子)进入N区,这种在内电场作用下少子的运动称为“漂移运动”。
扩散运动有助于内电场的加强,内电场的加强将阻碍多子的扩散,而有助于少子的漂移,少子漂移运动的加强又将削弱内电场,又有助于多子的扩散,最终扩散运动和漂移运动必在一定温度下达到动态平衡。
即在单位时间内P区扩散到N区的空穴数量等于由P区漂移到N区的自由电子数量,形成彼此大小相等,方向相反的漂移电流和扩散电流,交界面的总电流为零。
在动态平衡时,交界面两侧缺少载流子的区域称为“耗尽层“,这就形成了PN结。
如图2所示,当PN结处于正偏,即P区接电源正端,N区接电源负端时,外加电场与PN 结内电场方向相反,内电场被削弱,耗尽层变宽,打破了PN结的平衡状态,使扩散占优势。
多子形成的扩散电流通过回路形成很大的正向电流,此时PN结呈现的正向电阻很小,称为“正向导逋”。
当PN结上流过的正向电流较小时,二极管的电阻主要是作为基片的低掺杂N区的欧姆电阻,其阻值较高且为常量,因而管压降随正向电流的上升而增加;当PN结上流过的正向电流较大时,注入并积累在低掺杂N区的少子空穴浓度将很大,为了维持半导体电中性条件,其多子浓度也相应大幅度增加,使得其电阻率明显下降,也就是电导率大大增加,这就是电导调制效应。
电导调制效应使得PN结在正向电流较大时压降仍然很低,维持在1V左右,所以正向偏置的PN结表现为低阻态,为保护PN结,通常要在回路中串联一个限流电阻。
如图3所示,当PN结处于反偏,即P区接电源负端,N区接电源正端时,外加电场与PN 结内电场方向相同,内电场被加强,耗尽层变宽,打破了PN结的平衡状态,使漂移占优势。
两区的少子在内电场作用下漂移过PN结形成了反向电流。
因为少子浓度很低,所以反向电流很小,而且在温度一定时,少子的浓度基本保持恒定,故又称反向电流为反向饱和电流,用Is表示。
反偏的PN结所呈现的反向电阻很大,称为“反向截止”。
由以上分析可知,PN结外加正向电压时,表现为正向导通;外加反向电压时,表现为反向截止,这就是PN结的单向导电性。
PN结具有一定的反向耐压能力,但当施加的反向电压过大,反向电流将会急剧增大,破坏PN结反向偏置为截止的工作状态,这就叫反向击穿。
反向击穿按照机理不同有雪崩击穿和齐纳击穿两种形式。
反向击穿发生时,只要外电路中采取了措施,将反向电流限制在一定范围内,则当反向电压降低后PN结仍可恢复原来的状态。
但如果反向电流未被限制住,使得反向电流和反向电压的乘积超过了PN结容许的耗散功率,就会因热量散发不出去而导致PN结温度上升,直至过热而烧毁,这就是热击穿。
PN结中的电荷量随外加电压而变化,呈现电容效应,称为结电容C-,又称为微分电容。
结电容按其产生机制和作用的差别分为势垒电容CB和扩散电容Cm势垒电容只在外加电压变化时才起作用,外加电压频率越高,势垒电容作用越明显。
势垒电容的大小与PN结截面积
成正比,与阻挡层厚度成反比,而扩散电容仅在正向偏置时起作用。
在正向偏置时,当正向电压较低时,势垒电容为主;正向电压较高时,扩散电容为结电容主要成分。
结电容影响PN结的工作频率,特别是在高速开关的状态下,可能使其单向导电性变差,甚至不能工作,应用时应加以注意。
在PN结的两端引出两个电极,并用管壳封装便就成为二极管,如图4所示。
P区的引出线称为阳极,N区的引出线称为阴极。
功率二极管的基本结构、工作原理与普通的小功率二极管均是一样的,都是由半导体PN 结构成的,具有单向导电性,在电路中起正方向导通电流、反方向阻断电流的作用。
功率二极管的电气符号与普通二极管也一样,如图4所示。
与普通二极管不同的是功率二极管的PN结面积较大,因此过流能力增强了,可以通过较大的电流。
功率二极管的导通和截止不能通过控制电路进行控制,而是完全取决于其两端外加电压的方向和大小,因此成为不可控器件。
由于功率二极管正向导通时要流过很大的电流,其电流密度较大,因而额外载流子的注入水平较高,电导调制效应不能忽略,而且其引线和焊接电阻的压降等都有明显的影响;再加上其承受的电流变化率di/dt较大,因而其引线和器件自身的电感效应也会有较大影响。
此外,为了提高反向耐压,其掺杂浓度低也造成正向压降较大。
这些都使得功率二极管与信
息电子电路中的普通二极管有所区别。
还应特别指出,当环境温度升高时,由于热激发使半导体内载流于的浓度增加,因此PN结反向饱和电流将增大。
这是造成半导体器件工作时不稳定的重要因索,在实际应用中必须加以考虑。
