功率器件概述

功率器件应用介绍一、引言功率器件，作为电子系统中的重要组成部分，主要用于实现电能的处理、转换和优化。

它们在各种电子设备和系统中发挥着至关重要的作用，从家用电器到工业自动化系统，从电动汽车到航空航天设备，都可以见到功率器件的身影。

本文将对功率器件的种类、特性、应用领域和发展趋势进行详细介绍。

二、功率器件的种类与特性1.整流器：主要用于将交流电（AC）转换为直流电（DC），具有单向导电性。

2.晶体管：包括双极晶体管和场效应晶体管（FET），具有开关和放大功能。

3.绝缘栅双极晶体管（IGBT）：一种复合功率器件，广泛应用于电机控制和可再生能源系统。

4.功率MOSFET：具有低导通电阻和高开关速度，适用于高频电路。

5.功率模块：将多个功率器件集成在一个封装中，便于电路设计和安装。

三、功率器件的应用领域1.消费电子：手机、平板电脑、电视等电子设备的充电器和电源管理电路中都会用到功率器件。

2.汽车电子：在发动机控制、电动车马达控制等方面，功率器件发挥了至关重要的作用。

3.工业自动化：在电机驱动、自动控制系统等领域，功率器件是实现高效电能转换的关键元件。

4.可再生能源：太阳能逆变器、风力发电系统中，功率器件用于实现直流电与交流电的转换。

5.电力系统：在电网管理和智能电网建设中，功率器件用于实现电能质量管理和节能减排。

四、功率器件发展趋势随着科技的不断进步和应用需求的日益增长，功率器件的发展趋势主要体现在以下几个方面：1.高频率与高效率：为了满足现代电子设备对于高效能和高稳定性的需求，功率器件不断向高频率和高效能方向发展。

这涉及到新的材料、结构设计以及制程技术的研发和应用。

2.集成化与模块化：将多个功率器件集成在一个封装内，或者将功率器件与其他电子元件集成在一起，可以简化电路设计，提高设备的可靠性和稳定性。

模块化功率器件已经成为一种趋势。

3.智能化与网络化：随着物联网和智能化技术的发展，功率器件也开始具备智能化和网络化功能。

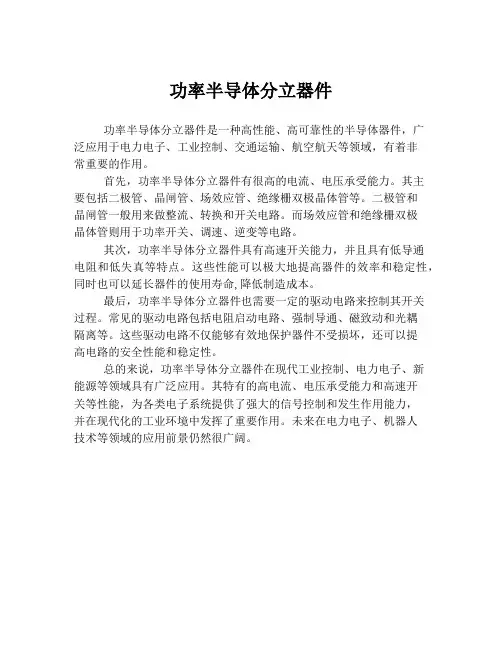

功率半导体分立器件
功率半导体分立器件是一种高性能、高可靠性的半导体器件，广
泛应用于电力电子、工业控制、交通运输、航空航天等领域，有着非
常重要的作用。

首先，功率半导体分立器件有很高的电流、电压承受能力。

其主
要包括二极管、晶闸管、场效应管、绝缘栅双极晶体管等。

二极管和
晶闸管一般用来做整流、转换和开关电路。

而场效应管和绝缘栅双极
晶体管则用于功率开关、调速、逆变等电路。

其次，功率半导体分立器件具有高速开关能力，并且具有低导通
电阻和低失真等特点。

这些性能可以极大地提高器件的效率和稳定性，同时也可以延长器件的使用寿命,降低制造成本。

最后，功率半导体分立器件也需要一定的驱动电路来控制其开关
过程。

常见的驱动电路包括电阻启动电路、强制导通、磁致动和光耦
隔离等。

这些驱动电路不仅能够有效地保护器件不受损坏，还可以提
高电路的安全性能和稳定性。

总的来说，功率半导体分立器件在现代工业控制、电力电子、新
能源等领域具有广泛应用。

其特有的高电流、电压承受能力和高速开
关等性能，为各类电子系统提供了强大的信号控制和发生作用能力，
并在现代化的工业环境中发挥了重要作用。

未来在电力电子、机器人
技术等领域的应用前景仍然很广阔。

常见功率器件介绍功率器件是电力电子领域中重要的一种电子器件，用于变换、传递和控制电能。

常见的功率器件包括大功率二极管、晶闸管、可控硅、IGBT和MOSFET等。

本文将对这些常见的功率器件进行介绍。

1.大功率二极管：大功率二极管是一种常见的功率器件，具有较低的导通压降和较高的瞬态响应速度。

常见的大功率二极管如Schottky二极管，它具有快速导通、快速关断，适合于高频和高效率的电力转换系统。

大功率二极管常用于电流整流和反向保护等电源应用中。

2. 晶闸管（Thyristor）：晶闸管是一种可控硅器件，具有双向导通特性。

晶闸管的导通状态由门极信号控制，一旦导通后，其二极管部分将保持导通状态，直到控制信号消失或电流下降至谷值。

晶闸管适用于高压、高电流的交流电源控制和整流应用，如交流调光、电动机控制和功率变换等。

3.可控硅（SCR）：可控硅是一种具有双向导通特性的功率器件，可通过外部电压触发，从而控制其导通和关断状态。

可控硅的导通需要一个触发脉冲，一旦导通，只能通过降低电流或断开电源来关断。

可控硅广泛应用于高压电源、充电器、交直流变换器和电动机驱动器等系统中。

4. IGBT（Insulated Gate Bipolar Transistor）：IGBT是一种功率MOSFET和双极型晶体管的混合器件，结合了二者的优点。

IGBT具有低导通压降和高开关速度的特点，在高频和高效率的应用中广泛使用。

IGBT适用于电力电子中的交流调变器、逆变器和电动机驱动器等应用。

5. MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：MOSFET是一种具有储存性的功率晶体管，可以在接通状态下进行电流放大，适用于低功率和中功率应用。

MOSFET具有低导通压降、高开关速度和可控性强的优点。

在电源管理、电动机控制和逆变器等应用中，MOSFET是一种常见的功率器件。

总结起来，大功率二极管、晶闸管、可控硅、IGBT和MOSFET是常见的功率器件。

功率半导体器件发展概述
原创
近几十年来，随着半导体技术及其相关应用的快速发展，半导体器件的性能也在不断提升。

首先，高功率半导体器件是指采用半导体材料制造的器件，其最大功率能力达到千瓦以上，能够满足电子设备发电、传输、控制等各种高功率应用需求。

高功率半导体器件在现代电子产品中有着越来越重要的地位，功率晶体管、功率MOSFET、IGBT、SCR、二极管、交流电动机控制器等是最重要的几种高功率半导体器件。

这些器件在现代社会发挥了重要作用，参与设计了大功率的电子设备和装置，如电源、励磁技术、变频装置、UPS等，有效地改善了电子设备的性能，为现代电子设备及相关应用提供了有效的支持。

高功率半导体器件的发展历程可以追溯到上世纪50年代，当时科学家发明出了可调谐晶体管和功率晶体管，但其最大功率并不能达到千瓦。

在1960年，科学家又发明出功率MOSFET，用于高功率电子设备设计，从而有效降低了设备整体尺寸，加快了技术迭代速度。

13种常用的功率半导体器件介绍电力电子器件（Power Electronic Device），又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。

可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

1. MCT （MOS Control led Thyristor）：MOS控制晶闸管MCT 是一种新型MOS 与双极复合型器件。

如上图所示。

MCT是将MOSFET 的高阻抗、低驱动图MCT 的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。

实质上MCT 是一个MOS 门极控制的晶闸管。

它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。

它与GTR，MOSFET，IGBT，GTO 等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3 000V，峰值电流达1 000 A，最大可关断电流密度为6000kA/m2；（2）通态压降小、损耗小，通态压降约为11V；（3）极高的dv/dt和di/dt耐量，dv/dt已达20 kV/s ，di/dt为2 kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1 000 V 器件可在2 s 内关断；2. IGCT（Intergrated Gate Commutated Thyristors）IGCT 是在晶闸管技术的基础上结合IGBT 和GTO 等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。

IGCT 是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。

一功率半导体简介功率半导体器件种类很多,器件不同特性决定了它们不同得应用范围,常用半导体器件得特性如下三图所示。

目前来说,最常用得功率半导体器件为功率MOSFET与IGBT。

总得来说,MOSFET得输出功率小,工作频率高,但由于它导通电阻大得缘故,功耗也大。

但它得功耗随工作频率增加幅度变化很小,故MOSFET更适合于高频场合,主要应用于计算机、消费电子、网络通信、汽车电子、工业控制与电力设备领域。

IGBT得输出功率一般10KW~1000KW之间,低频时功耗小,但随着工作频率得增加,开关损耗急剧上升,使得它得工作频率不可能高于功率MOSFET,IGBT主要应用于通信、工业、医疗、家电、照明、交通、新能源、半导体生产设备、航空航天以及国防等领域。

图1、1 功率半导体器件得工作频率范围及其功率控制容量图1、2 功率半导体器件工作频率及电压范围图1、3 功率半导体器件工作频率及电流范围二不同结构得功率MOSFET特性介绍功率MOSFET得优点主要有驱动功率小、驱动电路简单、开关速度快、工作频率高,随着工艺得日渐成熟、制造成本越来越低,功率MOSFET应用范围越来越广泛。

我们下面主要介绍一些不同结构得MOSFET得特性。

VVMOSFET图2、1 VVMOS结构示意图VVMOS采用各向异性腐蚀在硅表面制作V 形槽,V形槽穿透P与N+连续扩散得表面,槽得角度由硅得晶体结构决定,而器件沟道长度取决于连续扩散得深度。

在这种结构中,表面沟道由V 形槽中得栅电压控制,电子从表面沟道出来后乡下流到漏区。

由于存在这样一个轻掺杂得漂移区且电流向下流动,可以提高耐压而并不消耗表面得面积。

这种结构提高了硅片得利用率,器件得频率特性得到很大得改善。

同时存在下列问题:1,V形槽面之下沟道中得电子迁移率降低;2,在V槽得顶端存在很强得电场,严重影响器件击穿电压得提高;3,器件导通电阻很大;4,V槽得腐蚀不易控制,栅氧暴露,易受离子玷污,造成阈值电压不稳定,可靠性下降。

浅谈功率半导体器件功率半导体器件是现代电力系统和电子设备中必不可少的关键部件。

它们具有很高的开关速度、低开关损耗和高压电容，并且能够承受高功率和高电压。

功率半导体器件的发展对提高能源利用率、降低能源消耗、提高电子设备的性能等方面起到了重要作用。

本文将从功率半导体器件的定义、分类、主要特点、应用领域以及未来发展趋势等方面进行浅谈。

一、功率半导体器件的定义与分类功率半导体器件是指能够承受较大功率和电压的半导体器件，其主要用于电能的转换和控制。

根据其工作原理和结构特点，功率半导体器件可以分为二极管、晶体管、场效应管、绝缘栅双极型晶体管（IGBT）和金属氧化物半导体场效应管（MOSFET）等不同类型。

二、功率半导体器件的主要特点1.快速开关速度：功率半导体器件具有很高的开关速度，能够迅速切换电流，有效减小了能源的损耗，提高了设备的性能。

2.低开关损耗：功率半导体器件具有较低的开关损耗，能够减少能量的损耗，提高电能的利用效率。

3.高压电容：功率半导体器件能够承受较高的电压，满足电力系统和电子设备对高电压的需求。

4.高耐压能力：功率半导体器件能够承受较大的功率，具有较高的耐压能力，保证了设备的稳定工作。

5.耐温性能好：功率半导体器件能够在高温环境下工作，适应各种恶劣的工作环境。

三、功率半导体器件的应用领域1.电力系统：功率半导体器件在电力系统中被广泛应用，如电力电子变换器、交流传动系统和直流输电等。

2.工业控制：功率半导体器件在工业控制领域中被广泛应用，如驱动系统、温度控制系统和电动机控制等。

3.照明领域：功率半导体器件可以用于高亮度的LED照明，替代传统的白炽灯、荧光灯等传统照明设备。

4.电动车辆：功率半导体器件在电动车辆中起到了关键作用，如电机驱动、电池管理、充电系统等。

四、功率半导体器件的未来发展趋势1.集成化：功率半导体器件将趋向于集成化，尽可能将多个功能集成到一个芯片中，以提高器件的性能和可靠性。

功率器件简要介绍功率器件是指能够承受较大电流和电压，并能在电力系统中运行的电子元器件。

它们在工业、交通运输、能源等领域中起着至关重要的作用。

下面将对一些常见的功率器件进行简要介绍。

1. 晶体管（Transistor）晶体管是一种基本的功率器件，它具有放大信号和开关控制的功能。

根据结构可以分为三极管、场效应晶体管（FET）和双极结型晶体管（BJT）等。

晶体管广泛应用于放大器、开关调制器、逆变器等功率应用中。

2.整流器件整流器件通常用于将交流电转换为直流电。

常见的整流器件有整流二极管和桥式整流电路。

整流二极管是一种双极器件，它具有导通电流只能单向通过的特性，广泛应用于电源、整流器等电路中。

桥式整流电路由四个整流二极管组成，可以实现交流电全波整流。

3. 可控硅（Thyristor）可控硅是一种具有放大、开关和控制特性的半导体器件。

它可以在导通状态下保持导通，直到相反电流通过或者外部控制信号施加到它上面，从而实现控制导通和关断。

可控硅广泛应用于电源调速、电动机控制、逆变器、电焊机等功率电子设备中。

4.金属氧化物场效应管（MOSFET）MOSFET是一种非常重要的功率器件，它是一种储存功率器件，具有高效率、低损耗、高频特性和高电压能力等优点。

MOSFET广泛应用于电源开关、电动车驱动器、逆变器和无线通信系统等领域。

5. 电力三极管（Power Bipolar Transistor）电力三极管是与一般的三极管不同的一种特殊类型。

它具有更大的电流和电压承载能力，更适合于高功率环境下的应用。

电力三极管广泛应用于电源、逆变器和电机驱动器等高功率设备中。

6. 集成电路（Integrated Circuit）集成电路是通过将多个电子元件（如晶体管、电阻、电容等）集成在一个芯片中实现各种功能的器件。

在功率器件中，集成电路可以用于实现保护电路、驱动电路、控制电路等辅助功能，提高整体性能和可靠性。

以上只是对一些常见的功率器件进行了简要介绍，实际上功率器件种类繁多，每种器件都有不同的特性和应用领域。
