速度图像题、相对运动题整理含答案

1.5 匀变速直线运动速度与时间的关系1．匀速直线运动的v -t 图像：如图甲，由于匀速直线运动的速度不随时间改变，因而v -t 图像是一条平行于时间轴的直线．从图像中可以直接读出速度的大小和方向．2．匀变速直线运动的v -t 图像：匀变速直线运动的速度公式v ＝v 0＋at ．从数学角度可知匀变速直线运动v -t 图像是一条倾斜的直线，如图乙，(1)直线a 反映了速度随着时间是均匀增加的，为匀加速直线运动的图像．(2)直线b 反映了速度随着时间是均匀减小的，为匀减速直线运动的图像．(3)直线c 反映了速度随着时间先均匀减小，后均匀增加，由于加速度不变，整个运动过程也是匀变速直线运动．3．几点说明（1）v -t 图像可以直接读数速度，速度为正，物体往正方向运动（2）v -t 图像的斜率表示加速度（3）v -t 图像图线与时间轴围成的面积表示位移（4）v -t 图像的交点表示速度相同（不是相遇）（5）v －t 图象描述不是物体的运动轨迹，物体做的是直线运动根据图梯形的面积x ＝12(v 0＋v )t ，结合平均速度公式x ＝v t 可得v ＝v 0＋v 2，此结论只运用于匀变速直线运动．1、图为某物体的v-t 图，则下列说法错误的是(C )A 、前2s 物体做匀加速运动，后3s 做匀减速运动B 、前2s 的加速度为2.5m/s 2，后3s 的加速度是35 m/s 2 C 、2~5s 内物体静止D 、3s 末物体的速度大小是5m/s2、某同学描绘出小车做直线运动过程中的v-t 图像，如图所示，则下列说法正确的是（ ）A 、小车在3s 内做匀加速直线运动B 、小车在第2s 内的加速度是第1s 内的加速度的2倍C 、小车在前3s 内的平均速度大小为4m/sD 、小车在前3s 内的位移是14m3、将某汽车的刹车过程看做匀变速直线运动，该汽车在紧急刹车时的加速度的大小为6m/s2，在第2s内停下来，则能正确表示该车刹车过程的v-t图像为（A ）4．A、B两个物体在同一直线上做匀变速直线运动，它们的速度图像如图所示，则(C)A．A、B两物体运动方向一定相反B．前4 s内，A、B两物体的位移相同C．t＝4 s时，A、B两物体的速度相同D．A物体的加速度比B物体的加速度大5、如图，表示一物体在0～4 s内做匀变速直线运动的v-t图像．根据图像，下列说法正确的是(C)A．物体始终沿正方向运动B．物体的加速度大小不变，方向改变C．物体在前2s内做减速运动D．t=2s时的速度和加速度都为零6．A、B两物体运动的v－t图象如图所示，由图象可知(C)A．A、B两物体运动方向始终相同B．A、B两物体的加速度在前4 s内大小相等，方向相反C．A、B两物体加速度大小不同，方向相同D．0~6s内A的位移为12.5m7、一物体运动的速度-时间关系图像如图，根据图像可知(C)A、0~4s内，物体在做匀变速曲线运动B、0~4s内，物体的速度一直在减小C、0~4s内，物体速度的变化量为-8m/sD、0~4s内，物体的加速度一直在减小8、跳伞运动员从高空悬停的直升机上跳下，运动员沿竖直方向运动的v-t图像如图，下列说法正确的是（D）A．运动员在0～10 s的平均速度小于10 m/sB．15 s末开始运动员处于静止状态C．10 s末运动员的速度方向改变D．10～15 s运动员做加速度逐渐减小的减速运动。

相对运动专题第一部分：赛题解读与训练例1：商场中有一自动扶梯，某顾客沿开动上行的自动扶梯走上楼时，数得走了16级，当他用同样的速度相对扶梯沿向下开动的自动扶梯走上楼时，数得走了48级，则静止时自动扶梯露出的级数为多少？点拨：分析人和电梯在整个过程中的运动情况，电梯在整个运动过程中的速度不变，可知人向上和向下的运动时间之比为16∶48. 由人沿电梯上行和下行所走的路程相等，都等于一个楼层的高度，建立方程即可求解.解：电梯运动速度不变，可知4816=向下向上tt 得：向下向下t t 3=而人向上和向下的路程等于梯层的高度，可知：向下梯人向上梯人t v v t v v )()(-=+得：向下梯向下人向上梯向上人t v t v t v t v ··-=+上式中，向上向下向下人向上人t 级，t t 级，v tv 34816=== 将这些数据代入上式可得：级tv 向上梯8=∴楼梯的高度为级t v v v t t v S 向上梯向上人向上梯人24·)(=+=+=答：静止时自动扶梯露级数为24级。

点评：两个物体沿同一直线运动，讨论两个物体运动速度关系，在分析每个物体运动情况时，要注意运动的相对性．明确运动的参照物。

竞赛训练 一、选择题：1．一船往返于甲、乙两码头之间，顺水行驶时速度为v1，逆水行驶时速度为v2，船往返一次的平均速度为（ ）DA.221v v + B.21v v + C. 21v v - D.21212v v v v +2．小船以速度v 从河边A 点沿河岸划至B 点又返回A 点。

不计船掉头时间，若水不流动时往返时间为t ，那么水速为v0时，往返时间为（ ）CA.t v v v 0+ B. t v v v 02- C. t v v v 2022- D. t v v v 2022+ 3. 小船往返于沿河的甲、乙两地。

若河水不流动，往返一次需要时间t1，若河水流动，则往返一次需要时间t2则（ ）C A ．t1＝t2 B ．t1＞t2 C ．t1＜t2 D ．由船速和水速决定4．甲、乙两辆车沿平直的公路通过同样的路程。

高一物理运动的图象试题答案及解析1.一个物体做直线运动，其速度－时间图象如图所示，由此可以判断该物体做的是A．初速度为零的匀加速运动B．初速度不为零的匀加速运动C．匀速运动D．匀减速运动【答案】B【解析】由图线可知，物体的初速度不为零，由于图线的斜率代表物体的加速度，故加速度为恒定不变的值且大于零，故物体做初速度不为零的匀加速运动，选项B正确。

【考点】v-t 图线及其物理意义.2.物体沿直线运动的v-t图如图所示，已知在第1秒内合外力对物体做的功为W，则下列结论正确的是（）A．从第1秒末到第3秒末合外力做功为WB．从第3秒末到第5秒末合外力做功为-2WC．从第5秒末到第7秒末合外力做功为WD．从第3秒末到第4秒末合外力做功为-0.75W【答案】CD【解析】在第一秒内，物体做匀加速直线运动，做功为W，设此时的合外力为F，位移为x，从第3秒末到第7秒末由图象的斜率可以知道，此时的合力大小，第3秒末到第5秒末合外力的方向与速度方向相反，第5秒末到第7秒末力的方向与速度方向相同．所以有第三秒末到第5秒末的位移为2x，第5秒末到第7秒末的位移也为2x，所以合力做功为；，第3秒末到第4秒末物体的位移为，所以，所以C、D正确。

【考点】v-t图线；功的求解。

3.如图所示，在外力作用下某质点运动的v－t图象为正弦曲线。

从图中可以判断（)A．在0～t1时间内，外力做正功B．在0～t1时间内，外力的功率逐渐增大C．在t2时刻，外力的功率最大D．在t1～t3时间内，外力做的总功为零【答案】AD【解析】由图知，在0～t1时间内，物体做加速运动，故外力做正功，所以A正确；在t1时刻外力为零，功率为零，所以在0～t1时间内，外力的功率先增大后减小，所以B错误；在t2时刻，速度为零，外力的功率最小，所以C错误；由图知，在t1～t3时间内，动能变化为零，故外力做的总功为零，所以D正确。

【考点】本题考查v－t图象、功率、动能定理4.图中所示的各图象能正确反映自由落体运动过程的是( )【答案】C【解析】自由落体运动是加速度为g的匀加速直线运动，根据匀变速运动公式可知，自由落体运动的速度，故选项AB错误、C正确；，所以选项D错误；【考点】自由落体运动5.物体甲的x－t图象和物体乙的v－t图象分别如图所示，则这两物体的运动情况是A．甲在整个t＝6s时间内运动方向一直不变，它通过的总位移大小为4mB．甲在整个t＝6s时间内有往复运动，它通过的总位移为零C．乙在整个t＝6s时间内有往复运动，它通过的总位移为零D．乙在整个t＝6s时间内加速度方向一直不变，它通过的总路程为6m【答案】ACD【解析】位移时间图像斜率表示速度，甲图中斜率为定值，即甲的速度不变，是匀速直线运动，所以甲在整个t＝6s时间内运动方向一直不变，通过的总位移是初末位置差即，选项A对B错。

初二物理速度图像试题及答案一、选择题1. 下列哪幅图像正确表示了匀速直线运动的速度随时间变化？A. 直线上升B. 直线下降C. 水平直线D. 波动曲线2. 如果一个物体的速度图像是一条斜率为正的直线，那么它表示的是：A. 匀速直线运动B. 加速直线运动C. 减速直线运动D. 静止状态二、填空题3. 在速度-时间图像中，图像的斜率表示物体的_________。

4. 如果速度图像与时间轴相交，这表示物体在那一刻的_________。

三、简答题5. 解释速度-时间图像中，图像下面积的物理意义。

四、计算题6. 某物体的速度-时间图像是一条斜率为2 m/s²的直线，从时间t=0开始，求物体在t=3秒时的速度。

五、绘图题7. 根据以下描述绘制速度-时间图像：- 物体在t=0时的速度为0 m/s。

- 物体在接下来的5秒内以1 m/s²的加速度加速。

- 之后物体以5 m/s的速度匀速运动。

答案一、选择题1. 答案：C. 水平直线解析：匀速直线运动的速度是恒定不变的，所以速度-时间图像是一条水平直线。

2. 答案：B. 加速直线运动解析：斜率为正的直线表示速度随时间增加，即物体在加速。

二、填空题3. 答案：加速度解析：速度-时间图像的斜率表示物体的加速度。

4. 答案：速度为零解析：速度图像与时间轴相交表示物体在那一刻的速度为零，即物体静止。

三、简答题5. 解析：速度-时间图像下面积表示物体在相应时间段内的位移。

四、计算题6. 解：根据速度-时间公式v = u + at，其中u为初始速度，a为加速度，t为时间。

由于初始速度u=0，加速度a=2 m/s²，时间t=3秒，代入公式得：v = 0 + 2 × 3 = 6 m/s答案：物体在t=3秒时的速度为6 m/s。

五、绘图题7. 解析：根据描述，首先绘制一条从原点出发，斜率为1 m/s²的直线，表示前5秒的加速过程。

之后，绘制一条水平直线，表示物体以5 m/s的速度匀速运动。

《速度》图像题专项练习一、单选题1.如图所示是一个做直线运动的物体通过的路程随时间变化的图象，下列说法中错误的是()A. 物体运动的速度为5m/sB. 从计时起再经过2s，物体又前进了10mC. 物体是做匀速直线运动D. 物体的速度越来越大2.甲、乙两车在某一平直公路上，从同一地点同时向东运动，它们的s−t图象(路程−时间图象)如图所示．则下列判断错误的是()A. 甲、乙都在做匀速直线运动B. 甲的速度小于乙的速度C. 若以乙为参照物，甲往东运动D. 经过4s，甲乙相距8m3.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究。

他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示。

根据图象可以判断()A. 0至5s内，小车的平均速度是0.4m/sB. 0至7s内，小车的平均速度是1.5m/sC. 2s至5s内，小车通过的路程是2mD. 5s至7s内，小车通过的路程是6m4.甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是()A. 甲同学比乙同学晚出发4 sB. 4 s～8s内，甲乙同学都做匀速直线运动C. 第8 s时甲乙两同学速度相等D. 0 s～8s内，甲乙两同学通过的路程相等5.甲、乙两物体先后从同地沿同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为2米，在图所示的a、b、c三条图线中，乙的s−t图()A. 一定是图线aB. 一定是图线bC. 可能是图线bD. 可能是图线c6.如图是相向而行的甲、乙两物体的s−t图象，下列说法正确的是()A. 相遇时两物体通过的路程均为100mB. 0−30s内甲、乙均做匀速直线运动C. 甲的运动速度为10m/sD. 甲、乙是同时出发的7.用图象表示物体运动规律，图中表示同一运动规律的是()A. 甲图和丙图B. 甲图和丁图C. 乙图和丙图D. 乙图和丁图8.物理学中经常用图象来表示物体的运动规律，则下图中能表示同一运动规律的是()A. 甲丙B. 甲丁C. 乙丙D. 乙丁9.甲、乙两车分别从P、Q两点同时同向运动，它们的s−t图象如图(a)、(b)所示，经过6s甲、乙相遇．甲、乙的速度分别为v甲、v乙，P、Q间的距离为s，则()A. v甲>v乙，s=16mB. v甲>v乙，s=8mC. v甲<v乙，s=16mD. v甲<v乙，s=8m10.如图所示，图甲是小车甲运动的s−t图象，图乙是小车乙运动的v−t图象，由图象可知()A. 甲车速度大于乙车速度B. 甲、乙两车都由静止开始运动C. 甲、乙两车都以10m/s匀速运动D. 甲、乙两车经过5s通过的路程都是10m11.如图为甲、乙两车做匀速直线运动的路程随时间变化的图线，由图可知()A. 甲车快B. 乙车快C. 甲车慢D. 无法确定12.下列图象中，能正确反映“匀速直线运动”的是()A. B.C. D.13.如图所示是某物体做直线运动时的路程随时间变化的图象，下列关于该物体的运动特征的描述正确的是()A. 0s−4s物体的速度是4m/sB. 4s−8s该物体的速度是4m/sC. 4s−8s该物体处静止状态D. 8−11s物体的速度是7m/s14.甲、乙两物体从同一地点出发向东运动，其路程S跟时间t的关系图象如图所示。

高中物理运动的快慢练习题及讲解### 高中物理运动的快慢练习题及讲解#### 练习题一：速度的计算某物体沿直线运动，其位移-时间图象如图所示。

求物体在第3秒到第5秒内的平均速度。

解答：首先，我们需要找到第3秒和第5秒对应的位移。

根据图象，第3秒时的位移为x1，第5秒时的位移为x2。

根据平均速度的定义，我们有：\[ v_{avg} = \frac{\Delta x}{\Delta t} = \frac{x2 - x1}{5 - 3} \]将x1和x2的值代入上述公式，计算得到平均速度。

#### 练习题二：加速度的计算一辆汽车从静止开始加速，其速度-时间图象如图所示。

求汽车在第2秒到第4秒内的加速度。

解答：根据速度-时间图象，我们可以找到第2秒和第4秒对应的速度值，分别为v1和v2。

加速度的定义为速度的变化量除以时间的变化量，即：\[ a = \frac{\Delta v}{\Delta t} = \frac{v2 - v1}{4 - 2} \]将v1和v2的值代入上述公式，计算得到加速度。

#### 练习题三：相对速度的计算两辆汽车A和B在平行的直道上行驶，A车的速度为vA，B车的速度为vB，且vA > vB。

若两车同时同向出发，求经过t秒后两车之间的相对速度。

解答：相对速度是指两个物体之间的速度差。

由于两车同向行驶，我们可以直接计算它们的速度差：\[ v_{rel} = vA - vB \]由于题目中没有给出具体的速度值，我们可以用上述公式表示相对速度。

#### 练习题四：匀变速直线运动的位移与时间关系一个物体从静止开始进行匀加速直线运动，加速度为a。

求物体在第t 秒内的位移。

解答：对于匀加速直线运动，我们可以使用以下公式计算位移：\[ s = \frac{1}{2}at^2 \]由于题目要求计算第t秒内的位移，我们需要计算从t-1秒到t秒的位移差。

运动学图像专题练习题一、速度时间（vt）图像1. 一辆小车从静止开始加速，其速度随时间变化的关系如图所示。

求小车在4秒末的速度。

2. 一物体做匀速直线运动，其vt图像如图所示。

求物体在5秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其vt图像如图所示。

求物体在前3秒内的位移。

二、位移时间（st）图像1. 一物体做匀速直线运动，其st图像如图所示。

求物体的速度。

2. 一物体从原点出发，其st图像如图所示。

求物体在3秒时的位置。

3. 一物体先做匀速直线运动，后做匀加速直线运动，其st图像如图所示。

求物体在前4秒内的平均速度。

三、加速度时间（at）图像1. 一物体做匀加速直线运动，其at图像如图所示。

求物体在2秒时的速度。

2. 一物体从静止开始加速，其at图像如图所示。

求物体在4秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其at图像如图所示。

求物体在前3秒内的位移。

四、综合分析题1. 一物体在水平面上做直线运动，其vt图像和st图像分别如图所示。

求物体在5秒内的平均速度。

2. 一物体在斜面上做直线运动，其at图像和st图像分别如图所示。

求物体在4秒时的速度。

3. 一物体在粗糙水平面上做直线运动，其vt图像和at图像分别如图所示。

求物体在6秒内的位移。

五、速度位移（vs）图像1. 一物体从静止开始运动，其vs图像如图所示。

求物体在经过5米时的速度。

2. 一物体的vs图像呈线性关系，如图所示。

求物体的加速度。

3. 一物体的vs图像如图所示，求物体在位移为10米时的加速度。

六、力位移（Fs）图像1. 一物体在水平面上受到变力作用，其Fs图像如图所示。

求物体在位移为4米时的合力。

2. 一物体在斜面上受到恒力作用，其Fs图像如图所示。

求物体在位移为6米时的加速度。

3. 一物体在粗糙水平面上受到摩擦力和推力的作用，其Fs图像如图所示。

求物体在位移为8米时的净力。

七、能量位移（Es）图像1. 一物体在弹性变形过程中，其Es图像如图所示。

初中相对运动试题及答案一、选择题1. 在研究物体运动时，我们通常选择一个物体作为参照物，这个参照物被称为：A. 参照物B. 参考系C. 基准点D. 坐标系答案：B2. 以下哪个选项描述的是相对运动？A. 地球绕太阳公转B. 飞机在天空中飞行C. 火车在铁轨上行驶D. 月亮绕地球旋转答案：C3. 一艘船在河中以一定的速度向东行驶，河水流速是向西的，那么船相对于河岸的速度是：A. 船速加上水速B. 船速减去水速C. 船速乘以水速D. 船速除以水速答案：B二、填空题4. 当我们说一个物体是静止的，这意味着它相对于______是不动的。

答案：参照物5. 如果一个物体在运动，那么它相对于______是在改变位置的。

答案：参照物三、判断题6. 运动和静止是相对的，没有绝对静止的物体。

（）答案：正确7. 一个物体的运动状态取决于它相对于参照物的位置是否发生变化。

（）答案：正确四、简答题8. 描述一下在没有参照物的情况下，如何判断一个物体是在运动还是静止的。

答案：在没有参照物的情况下，我们无法判断一个物体是在运动还是静止的，因为运动和静止是相对的概念，需要有一个参照物来比较物体的位置变化。

9. 为什么说“地球绕太阳转”是一个相对运动的例子？答案：因为地球绕太阳转是一个描述地球相对于太阳的位置不断变化的过程，这种描述是基于太阳作为参照物的，所以它是一个相对运动的例子。

五、计算题10. 一辆汽车以60公里/小时的速度向东行驶，同时遭遇到向西风速为20公里/小时。

求汽车相对于地面的实际速度。

答案：汽车相对于地面的实际速度是40公里/小时。

计算方法为：汽车速度减去风速，即60公里/小时 - 20公里/小时 = 40公里/小时。

高一物理速度时间图像随堂练习1、如图是某质点做直线运动的v一t图象,由图像可知：A、OA、AB、BC、分别做匀加速直线运动,匀速直线运动,匀减速直线运动B、OA段速度与BC段速度方向相反C、OA段加速度大于BC段加速度D、OA段加速度与BC段加速度方向相反E、前2秒内质点发生的位移为4m,前5s 内发生的位移为14mF、1s末的速率为2m/s2、如图所示为一物体做匀变速直线运动的速度——时间图像,根据图像做出的以下判断中,正确的是A、物体的初速度为-20m/sB、物体始终沿正方向运动C、物体前2s内物体的位移大小为20m,前4s内物体的位移大小为40mD、物体前2s内物体的路程为20m,前4s 内物体的路程为40mE、物体的加速大小为10m/s-2第2s末加速度的方向发生改变F、前2s物体做匀减速直线运动,后2s 做匀加速直线运动3、某物体的v-t图像如图所示,则物体A、第1s末速度方向发生改变B、第2s内与第3s内的加速度大小相等、方向相反C、5s内物体的位移为1mD、物体做往复运动4、甲乙两质点从同一地点出发沿同一直线运动,它们的速度时间图像如图所示则两质点A、甲乙两质点运动方向相同B、第1s末相遇C、第1s内甲比乙运动的快D、前2s内甲乙平均速度相同5、甲、乙两质点沿直线运动,其v-t图象如图所示,则A、甲乙两质点同时运动B、甲乙两质点运动方向相反C、甲的加速度比乙的大D、甲乙两质点的加速度方向相反运动描述小测1、．关于时刻和时间间隔,以下说法中正确的是A．时刻表示极短的时间间隔,较长的时间间隔才可以叫做时间B．“作息时间表”上的数字都表示时刻C．1min可以分成60个时刻D．时刻对应位置,时间间隔对应位移2、下列所说的速度中是瞬时速度的是A、百米赛跑中,8s末的速度为sB、百米赛跑中,50m处的速度为10m/sC、汽车在100m内的速度为8m/sD、子弹出枪口时的速度为800m/s3、下列说法正确的是A.加速度增大,速度一定增大B.速度变化量越大,加速度就越大C.物体有加速度,速度就增加 D.物体速度很大,加速度可能为零4、下列运动可能存在的是A.物体的加速度不为零,速度为零B.加速度与速度的方向相反C.加速度与速度变化的方向相反D.加速度很大,速度变化率很小 5、如图所示是甲、乙两物体的x-t 图象,由图可知A.甲乙两物体同时出发B.甲乙两物体的运动方向相同C.甲乙两物体的出发点相距4mD.甲乙两物体都做匀速直线运动且v 甲<v 乙6、如图所示是甲、乙两物体的v-t 图象,由图可知A ．甲做匀减速运动,乙做匀加速运动B ．甲、乙两物体做相向运动C ．乙比甲迟1s 出发D ．在0~2s 内,甲的速度大于乙7、一辆汽车在平直公路上从A 站开往B站,在开始的51位移上平均速度为v,在以后的54位移上平均速度为2v,这辆汽车全程的平均速度是;。

1．（2012•上海）甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s ﹣t 图象如图所示a 、b 、c 三条图线中的两条，运动5秒甲、乙间的距离大于2米，则（ ）2．（2012•泉州）如图（甲）是某物体运动的s ﹣t 图象，则图中能与之相对应的v ﹣t 图象是（ ）3．（2011•南平）小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法正确的是（ ）4．（2011•泸州）甲、乙两位同学进行百米赛跑，假如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如右图所示，在下图中分别作出的在这段时间内两人运动路程S 、速度v 与时间t 的关系图象，正确的是（ ）5．（2011•湖州）某同学的爸爸携全家驾车去太湖渔人码头游玩，在途经太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它．如图为紧急刹车前后汽车行驶的时间﹣﹣速度图象，根据图象分析不正确的是（ ）6．（2010•台湾）如图为一物体朝固定方向做直线运动的速度（v ）与时间（t ）的关系图，在下列四种运动中，何者速度（v ）随时间（t ）的变化最可能以如图表示（ ） A ． 甲的s ﹣t 图一定为图线a B ． 甲的s ﹣t 图可能为图线b C ． 乙的s ﹣t 图一定为图线c D ． 乙的s ﹣t 图可能为图线aA ．B ．C ．D ．A ． 两人都做匀速直线运动B ． 前2s 内，小明跑得更快C ． 8s 内，小明的速度是5m/sD ． 8s 内，小明跑的路程更长A ．B ．C ．D ．A ． 紧急刹车发生在8：27B ． 在8：23～8：27时间段内他驾车匀速前进C ． 在8：20～8：30时间段内他驾车的最大速度为60千米/时D ． 在8：20～8：30时间段内他驾车的平均速度为60千米/时A ． 汽车沿着直线自静止加速的过程B．物体由静止自由铅直掉落的过程C．机车沿直线运动，紧急刹车至静止的过程D．保龄球在无摩擦力的水平面上，沿着直线滑动的过程7．（2010•广州）甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图中能正确反映两人运动距离与时间关系的是（）A．B．C．D．8．（2009•潍坊）甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是（）A．甲同学比乙同学晚出发4sB．4s～8s内，甲乙同学都匀速直线运动C．0s～8s内，甲乙两同学通过的路程相等D．8s末甲乙两同学速度相等9．（2009•恩施州）可以用图象来表示物体的运动状态，如图所示，表示物体运动速度相同的是（）A．甲乙B．甲丁C．乙丙D．丙丁10．（2008•上海）P、Q是同一直线上相距10m的两点，甲、乙两小车从P点出发向Q运动，它们运动的s﹣t图象如图所示，由图象可知（）A．甲车速度小于乙车速度B．经过6s，乙车离P点10mC．甲车比乙车早3s通过Q点D．经过3s，甲、乙两车相距6m11．（2007•上海）甲、乙两小车运动的s ﹣t 图象如图所示，由图象可知（ ）12．某小组同学分别测出了甲、乙两电动小车做直线运动的路程和时间，并依据数据作出了相应的路程﹣时间图象，如图（A ）、（B ）所示，分析图象可知（ ）13．如图是甲、乙两辆同方向运动小车的s ﹣t图象，由图象可知（ ）14．小明骑自行车上学，开始以正常速度匀速行驶，但行至中途自行车出了故障，只好停下来修车，车修好后，应怕耽误上课，他比修车前加快了速度继续匀速行驶，下面是行驶路程s （米）与时间t （分）的关系的图象，那么符合这个同学行驶情况的图象大概是（ ）A ． 甲、乙两车都做匀速直线运动B ． 甲车的速度为10米/秒，乙车的速度为2米/秒 C ． 经过6秒，甲、乙两车相距2米 D ． 经过5秒，甲、乙两车通过的路程均为10米 A ． 甲的速度大于乙的速度 B ． 如果甲、乙两车同时同一地点沿直线同方向出发，经过12秒，甲乙相距1米 C ． 如果甲、乙两车同时同一地点沿直线反方向出发，经过12秒，甲乙相距3.6米 D ． A B 时间段内，乙车通过的路程大于1.2米A ． 甲、乙两车在整个过程中都做匀速直线运动 B ． 经过5秒钟，甲车通过的路程比乙车的大 C ． 经过30秒钟，甲、乙两车通过的路程相等 D ． 经过10秒钟，甲、乙两车通过的路程相等A ．B ．C ．D ．15．一辆公共汽车从车站开出，加速行驶一段后开始匀速行驶，过了一段时间，汽车到达下一个车站，乘客上下车后汽车开始加速，一段时间后又匀速行驶．下面的哪个图象可以近似地刻划出汽车在这段时内的速度变化情况？（ ）16．甲、乙两小车同时同地同方向做匀速直线运动，它们的s ﹣t 图象如图所示．经过6秒，两车的位置关系是（ ）17．甲、乙两小车运动的s ﹣t 图象如图所示，由图象可知（ ）18．甲、乙两车在同一起点同时由西向东出发，它们运动的s ﹣t 图象如图所示，由图象可知（ ）19．周日，小刚从家中出发到达学校操场A ． 甲在乙前面0.3米处B ． 甲在乙前面0.6米处C ． 乙在甲前面0.3米处D ． 乙在甲前面0.6米处 A ． 甲、乙两车都做匀速直线运动B ． 甲车的速度为2米/秒，乙车的速度为6米/秒C ． 经过3秒，甲、乙两车通过的路程均为6米D ． 经过4秒，甲、乙两车相距2米A ． 甲乙两车都是匀速运动，甲车速度小于乙车速度 B ． 在相同的时间内甲车比乙车运动的路程大 C ． 运动相同的路程，甲所用的时间较乙多D ． 以乙车为参照物，甲车是向西运动后，沿原路返回家中，其中一半路程步行，一半路程骑自行车．路程与时间图象如图所示．则下列分析中，正确的是（ ）20．某同学用打点计时器打出了甲、乙两条纸带，如图（a ）所示．他画出了相应的s ﹣t 图象A 、B 图线，如图（b ）所示．则下列判断正确的是（ ）A ．甲纸带对应是AB ．乙纸带对应是AC ．甲纸带对应的运动要快些D ．甲纸对应的运动时间要短些 21．（2010•茂名）甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（ ）22．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知下列说法正确的是（ ）A ．甲车的速度最大B ．甲车和丙车运动速度相同C ．乙车的速度最少D ．经过5s ，跑在最前面的小车是丙23．“频闪摄影”是研究物体运动时常用的一种实验方法．摄影在暗室中进行，闪光灯每隔一定的时间闪亮一次，底片就记录下这时物体的位A ． 图中OA 段，表示小刚在步行B ． 图中AB 段，表示小刚在骑自行车C ． 小刚到达学校操场的路程是1800m D ． 小刚骑车的速度是3m/s A ． 前4min 乙同学速度比甲同学速度大B ． 甲同学做匀速直线运动的速度是0.5m/sC ． 乙同学第4min 后仍做匀速直线运动D ． 甲、乙同学相遇时距起点240m置．下图是甲、乙两个网球从左向右运动时的频闪照片，则下列说法正确的是（ ）24．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示．根据图象可以判断（ ）A ．2s ～5s 内，小车做匀速直线运动B ．5s ～8s 内，小车做加速运动C ．0～5s 内，小车的平均速度是0.4m/sD ．小车在0～2s 内比在5s ～8s 内运动的快25．如果，分析甲乙两物体的速度v 甲，v 乙，则有（ ） A ．v 甲＞v 乙 B ．v 甲＜v 乙 C ．v 甲=v 乙 D ．无法判断26．图象可以表示物体运动的规律，如图所示，表示物体做匀速直线运动的是哪一段（ ）A ．AB 段和EF 段 B ．AB 段和DE 段C ．BC 段和EF 段D ．BC 段和DE 段27．（2012•恩施州）用斜面和滑块做“测物体的平均速度”实验，当滑块自顶端出发开始计时，滑至斜面底端时停止计时，如图所示．在此过程中，滑块的平均速度是（ ）A ．10cm/s B ．9cm/s C ．8cm/s D ．7cm/s28．甲、乙两运动物体运动情形如图所示，根据图中信息，以下说法中不正确的是（ ）29．用同一张底片对着小球运动的路径每隔s 拍一次照，得到的照片如图所示，则小球运动的平均速度是（ ）A ． 甲球运动的时间比乙球短B ． 甲、乙两球运动的时间基本相同C ． 甲球的运动速度基本保持不变D ． 乙球的运动速度越来越小A ． 甲做匀速直线运动，乙做变速直线运动B ． 在t 1～t 2这段时间内，甲的速度小于乙的平均速度 C ． 在t 0～t 1这段时间内，甲的速度小于乙的平均速度 D ． 在t 0～t 2这段时间内，甲的速度等于乙的平均速度A ． 0.25 m/sB ． 0.2 m/sC ． 0.17 m/sD ． 无法确定30．如图是用频闪照相机每隔0.02s 自动拍照一次，拍下了小球下落时的运动状态，选项中四个速度随时间变化的关系图象，能反映出小球运动情况的是（ ）2013中考物理复习专题《运动的快慢》图像题精选30道（教师用）1．（2012•上海）甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s ﹣t 图象如图所示a 、b 、c 三条图线中的两条，运动5秒甲、乙间的距离大于2米，则（ A ）2．（2012•泉州）如图（甲）是某物体运动的s ﹣t 图象，则图中能与之相对应的v ﹣t 图象是（ B ）3．（2011•南平）小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法正确的是（ C ）4．（2011•泸州）甲、乙两位同学进行百米赛跑，假如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如右图所示，在下图中分别作出的在这段时间内两人运动路程S 、速度v 与时间t 的关系图象，正确的是（ B ）A ．B ．C ．D ．A ． 甲的s ﹣t 图一定为图线aB ． 甲的s ﹣t 图可能为图线bC ． 乙的s ﹣t 图一定为图线cD ． 乙的s ﹣t 图可能为图线aA ．B ．C ．D ．A ． 两人都做匀速直线运动B ． 前2s 内，小明跑得更快C ． 8s 内，小明的速度是5m/sD ． 8s 内，小明跑的路程更长5．（2011•湖州）某同学的爸爸携全家驾车去太湖渔人码头游玩，在途经太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它．如图为紧急刹车前后汽车行驶的时间﹣﹣速度图象，根据图象分析不正确的是（ D ）6．（2010•台湾）如图为一物体朝固定方向做直线运动的速度（v ）与时间（t ）的关系图，在下列四种运动中，何者速度（v ）随时间（t ）的变化最可能以如图表示（ C ）7．（2010•广州）甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图所示，图中能正确反映两人运动距离与时间关系的是（ D ）A ．B ．C ．D ．8．（2009•潍坊）甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是（ D ）A ．B ．C ．D ．A ． 紧急刹车发生在8：27B ． 在8：23～8：27时间段内他驾车匀速前进C ． 在8：20～8：30时间段内他驾车的最大速度为60千米/时D ． 在8：20～8：30时间段内他驾车的平均速度为60千米/时A ． 汽车沿着直线自静止加速的过程B ． 物体由静止自由铅直掉落的过程C ． 机车沿直线运动，紧急刹车至静止的过程D ． 保龄球在无摩擦力的水平面上，沿着直线滑动的过程A ． 甲同学比乙同学晚出发4sB ． 4s ～8s 内，甲乙同学都匀速直线运动 C ． 0s ～8s 内，甲乙两同学通过的路程相等9．（2009•恩施州）可以用图象来表示物体的运动状态，如图所示，表示物体运动速度相同的是（ B ）A ． 甲乙B ． 甲丁C ． 乙丙D ． 丙丁 10．（2008•上海）P 、Q 是同一直线上相距10m 的两点，甲、乙两小车从P 点出发向Q 运动，它们运动的s ﹣t 图象如图所示，由图象可知（ D ）11．（2007•上海）甲、乙两小车运动的s ﹣t 图象如图所示，由图象可知（ C ）12．某小组同学分别测出了甲、乙两电动小车做直线运动的路程和时间，并依据数据作出了相应的路程﹣时间图象，如图（A ）、（B ）所示，分析图象可知（ C ）D ． 8s 末甲乙两同学速度相等 A ． 甲车速度小于乙车速度 B ． 经过6s ，乙车离P 点10m C ． 甲车比乙车早3s 通过Q 点 D ． 经过3s ，甲、乙两车相距6mA ． 甲、乙两车都做匀速直线运动B ． 甲车的速度为10米/秒，乙车的速度为2米/秒 C ． 经过6秒，甲、乙两车相距2米 D ． 经过5秒，甲、乙两车通过的路程均为10米 A ． 甲的速度大于乙的速度 B ． 如果甲、乙两车同时同一地点沿直线同方向出发，经过12秒，甲乙相距1米 C ． 如果甲、乙两车同时同一地点沿直线反方向出发，经过12秒，甲乙相13．如图是甲、乙两辆同方向运动小车的s ﹣t 图象，由图象可知（ D ）14．小明骑自行车上学，开始以正常速度匀速行驶，但行至中途自行车出了故障，只好停下来修车，车修好后，应怕耽误上课，他比修车前加快了速度继续匀速行驶，下面是行驶路程s （米）与时间t （分）的关系的图象，那么符合这个同学行驶情况的图象大概是（ C ） A ．B ．C ．D ．15．一辆公共汽车从车站开出，加速行驶一段后开始匀速行驶，过了一段时间，汽车到达下一个车站，乘客上下车后汽车开始加速，一段时间后又匀速行驶．下面的哪个图象可以近似地刻划出汽车在这段时内的速度变化情况？（ B ）16．甲、乙两小车同时同地同方向做匀速直线运动，它们的s ﹣t 图象如图所示．经过6秒，两车的位置关系是（ A ）距3.6米 D ． A B 时间段内，乙车通过的路程大于1.2米A ． 甲、乙两车在整个过程中都做匀速直线运动 B ． 经过5秒钟，甲车通过的路程比乙车的大 C ． 经过30秒钟，甲、乙两车通过的路程相等 D ． 经过10秒钟，甲、乙两车通过的路程相等 A ． 甲在乙前面0.3米处 B ． 甲在乙前面0.6米处 C ． 乙在甲前面0.3米处 D ． 乙在甲前面0.6米处17．甲、乙两小车运动的s ﹣t 图象如图所示，由图象可知（ D ）18．甲、乙两车在同一起点同时由西向东出发，它们运动的s ﹣t 图象如图所示，由图象可知（ B ）19．周日，小刚从家中出发到达学校操场后，沿原路返回家中，其中一半路程步行，一半路程骑自行车．路程与时间图象如图所示．则下列分析中，正确的是（ C ）20．某同学用打点计时器打出了甲、乙两条纸带，如图（a ）所示．他画出了相应的s ﹣t 图象A 、B 图线，如图（b ）所示．则下列判断正确的是（ B ）A ．甲纸带对应是AB ．乙纸带对应是AC ．甲纸带对应的运动要快些D ．甲纸对应的运动时间要短些 21．（2010•茂名）甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（ C ）A ． 甲、乙两车都做匀速直线运动B ． 甲车的速度为2米/秒，乙车的速度为6米/秒C ． 经过3秒，甲、乙两车通过的路程均为6米D ． 经过4秒，甲、乙两车相距2米A ． 甲乙两车都是匀速运动，甲车速度小于乙车速度 B ． 在相同的时间内甲车比乙车运动的路程大 C ． 运动相同的路程，甲所用的时间较乙多D ． 以乙车为参照物，甲车是向西运动A ． 图中OA 段，表示小刚在步行B ． 图中AB 段，表示小刚在骑自行车C ． 小刚到达学校操场的路程是1800m D ． 小刚骑车的速度是3m/s A ． 前4min 乙同学速度比甲同学速度大22．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知下列说法正确的是（ B ）A ．甲车的速度最大B ．甲车和丙车运动速度相同C ．乙车的速度最少D ．经过5s ，跑在最前面的小车是丙23．“频闪摄影”是研究物体运动时常用的一种实验方法．摄影在暗室中进行，闪光灯每隔一定的时间闪亮一次，底片就记录下这时物体的位置．下图是甲、乙两个网球从左向右运动时的频闪照片，则下列说法正确的是（ C ）24．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示．根据图象可以判断（ C ）A ．2s ～5s 内，小车做匀速直线运动B ．5s ～8s 内，小车做加速运动C ．0～5s 内，小车的平均速度是0.4m/sD ．小车在0～2s 内比在5s ～8s 内运动的快25．如果，分析甲乙两物体的速度v 甲，v 乙，则有（ B ） A ．v 甲＞v 乙 B ．v 甲＜v 乙 C ．v 甲=v 乙 D ．无法判断26．图象可以表示物体运动的规律，如图所示，表示物体做匀速直线运动的是哪一段（A ）A ．AB 段和EF 段 B ．AB 段和DE 段C ．BC 段和EF 段D ．BC 段和DE 段B ． 甲同学做匀速直线运动的速度是0.5m/sC ． 乙同学第4min 后仍做匀速直线运动D ． 甲、乙同学相遇时距起点240m A ． 甲球运动的时间比乙球短 B ． 甲、乙两球运动的时间基本相同C ． 甲球的运动速度基本保持不变D ． 乙球的运动速度越来越小27．（2012•恩施州）用斜面和滑块做“测物体的平均速度”实验，当滑块自顶端出发开始计时，滑至斜面底端时停止计时，如图所示．在此过程中，滑块的平均速度是（ B ） A ．10cm/s B ．9cm/s C ．8cm/s D ．7cm/s28．甲、乙两运动物体运动情形如图所示，根据图中信息，以下说法中不正确的是（ C ）29．用同一张底片对着小球运动的路径每隔s 拍一次照，得到的照片如图所示，则小球运动的平均速度是（C ）A ． 0.25 m/sB ． 0.2 m/sC ． 0.17 m/sD ． 无法确定30．如图是用频闪照相机每隔0.02s 自动拍照一次，拍下了小球下落时的运动状态，选项中四个速度随时间变化的关系图象，能反映出小球运动情况的是（ C ）答案：1A 2B 3C 4B 5D 6C 7D 8D 9B 10D 11C 12C 13D 14C 15Ｂ 16A 17D 18B 19C 20B 21C 22B 23C 24C 25B 26A 27B 28C 29C 30CA ． 甲做匀速直线运动，乙做变速直线运动B ． 在t 1～t 2这段时间内，甲的速度小于乙的平均速度 C ． 在t 0～t 1这段时间内，甲的速度小于乙的平均速度 D ． 在t 0～t 2这段时间内，甲的速度等于乙的平均速度A ．B ．C ．D ．。

图像专题1.如图所示是一个运动物体通过的路程随时间变化的图象，下列说法中错误的是（）A.物体运动的速度为5m/sB.从计时起再经过2s，物体又前进了10mC.物体是做匀速直线运动D.物体的速度越来越大2.如图所示是某物体做直线运动时的路程随时间变化的图象，下列关于该物体的运动特征的描述正确的是（）A.0s-4s物体的速度是4m/sB.4s-8s该物体的速度是4m/sC.4s-8s该物体处静止状态D.8-11s物体的速度是7m/s3.甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图所示．由图象可知（）A.甲车的速度大于乙车的速度B.甲车的速度等于乙车的速度C.甲车的速度小于乙车的速度D.条件不足，不能确定4.下列四幅图象能反应匀速运动的是（）A.甲、乙B.乙、丙C.甲、丁D.乙、丁5.图象是表示物理规律的一种重要方法，可以形象表达某些物理量之间的关系．下列选项所示图象中正确表示一辆汽车在公路上做匀速直线运动时，汽车通过的路程S与所用时间t的关系的是（）A. B. C. D.6.甲、乙俩物体从同一地点出发向东运动，其路程S跟时间t的关系图象如图所示．仔细观察图象，下面说法中正确的是（）A.甲的运动速度比乙大B.在60m处他们的运动速度相等C.60m后，以甲为参照物，乙向东运动D.60m后，以乙为参照物，甲向东运动7.甲、乙两物体同时同地向东运动，运动的s-t图象如图所示，下列说法正确的是（）A.0-t1时间内选甲为参照物，乙是向东运动B.t1-t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇C.t2-t4时间内甲的速度小于乙的速度D.0-t4时间内甲的平均速度比乙的平均速度大8.如图是相向而行的甲、乙两物体的s-t图象，下列说法正确的是（）A.相遇时两物体通过的路程均为100mB.0-30s内甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的9.甲车从M点、乙车从N点同时相向运动，它们的s-t图象分别如图（a）、（b）所示，当甲、乙相遇时．乙距M点12米，若甲、乙的速度分别为v甲、v乙，M、N 间的距离为s，则（）A.v甲＜v乙，s=36米B.v甲＜v乙，s=12米C.v甲＞v乙，s=36米D.v甲＞v乙，s=18米10.某物体从地面上某一点出发沿直线运动，其s-t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（）A.物体在6s内运动的路程为15mB.以地球为参照物，物体在中间2s内静止C.物体在前2s内和后2s内的速度相等D.物体在6s内的平均速度为2.5m/s11.课外活动时，小明和小刚在操场上沿直线跑道跑步，如图所示是他们通过的路程随时间变化的图象，则下列说法正确的是（）A.前2s内，小刚跑得较快B.两人都做变速运动C.两人都做匀速直线运动D.全程中，小刚的平均速度大于小明的平均速度12.下列图象中，能正确反映“匀速直线运动”的是（）A. B. C. D.13.甲、乙、丙三辆小车同时、同地向同一方向做匀速直线运动，它们运动的图象如图所示，分析图象可知（）A.甲车的速度最快B.以甲车为参照物，则乙车向后运动C.以甲车为参照物，则丙车是静止的D.以乙车为参照物，则丙车是静止的14.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示．根据图象可以判断（）A.0s-2s内，小车的平均速度是2m/sB.2s-5s内，小车的平均速度是2m/sC.3s-7s内，小车的平均速度为1m/sD.2s-5s内，小车做匀速直线运动15.甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图象如图所示，由图象可知下列说法错误的是（）A.在0～10s内，甲同学比乙同学运动的快B.两同学在距离出发点100m处相遇C.在10s～20s内，甲同学静止不动D.在0～10s内，乙同学的速度为10m/s16.两台完全相同的电动小车，在水平路面上由同一地点同时向东作直线运动，他们的路程随时间变化的图象，如图所示．根据图象作出的下列判断，其中不正确的是（）A.两车都做匀速直线运动B.两车运动的速度大小不相等C.通过30m的路程，甲车所用的时间比乙车的长D.若以乙车为参照物，甲车是向东运动的17.甲、乙两小车同时同地向相同方向运动，它们的图象分别如图（a）和（b）所示．则下列说法正确的是（）A.甲乙都在做变速直线运动B.甲的速度小于乙的速度C.乙的速度等于4m/sD.经过3秒，甲车在乙车前面0.3m处18.如图所示为汽车沿直线运动时的路程-时间图象．其中纵轴表示汽车离开出发点的路程，横轴表示时间，请根据此图分析汽车的运动情况．（1）汽车在OA段和BC段做 ______ （“匀速”或“变速”）直线运动．（2）汽车在OA段的速度为 ______ m/s．（3）汽车在全程中的平均速度是 ______ m/s．19.如图1所示，图中阴影部分的“面积”在数值上等于物体在 ______ s内通过的路程．从v-t图象中可看出速度图线和时间横轴所夹的“面积”可以表示该时间内通过的路程，我们能利用这一点很方便的计算出路程．小明同学在笔直的跑道上跑步，他在跑步过程中的速度与时间图象如图2所示，则从出发到20s这段时间内他通过的路程是 ______ m，在120s这一时刻他距出发点 ______ m．20.沿同一条直线向东运动的物体甲、乙．其相对同一参考点O运动的距离S随时间t变化的图象如图．则：（1）甲在乙运动 ______ s后开始运动，乙的速度为______ m/s．（2）两物体相遇时，乙车行驶的距离是 ______ m．（3）相遇前，两物体最远相距 ______ m．21.图是某物体做直线运动时的路程随时间变化的图象，请根据图象判断，该物体做匀速直线运动速度是______ m/s，静止的时间是 ______ s，做匀速直线运动所用的时间是 ______ s．22.甲、乙两同学在平直的路面上同向进行，他们运动的s-t图象如图所示，由此可判断 ______ 同学运动较快，开始运动时两同学相距 ______ m，图中的a点表示 ______ ．23.如图甲、乙所示，是甲、乙两物体在30s内的运动情况，其中甲物体的图是路程与时间的关系图乙物体的图是速度与时间的关系图，比较甲、乙两物体在这段时间的平均速度的大小，则甲的平均速度 ______ （选填“大于”、“小于”或“等于”乙的平均速度．乙的平均速度是 ______ m/s．24.甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知：（1）乙车的速度 ______ ；（2）运动速度相同的小车是 ______ 和 ______ ；（3）若以乙车为参照物，则丙车 ______ ，若以甲车为参照物，则乙车 ______ （以上两空选填“静止”、“向前运动”或“向后运动”）．25.甲、乙、丙三辆小车同时向同一方向运动，它们运动的图象如图所示，由图象可知：甲车的速度是 ______ m/s；运动速度相同的两小车是 ______ ；若乙和丙运动的路程之比是3：5，则乙和丙所用的时间之比是 ______ ．26.甲、乙两物体同时同地同方向运动，其路程时间图象如图所示，则根据图象可知______ （甲/乙）的速度更大，则在8s时甲与乙相距 ______ m．27.匀速直线运动是指在任何相等的时间内通过相等路程的直线运动，作匀速直线运动的物体在时间t内移动的距离s=vt．在它的v-t图象中（如图1），阴影矩形的两个边长正好是v和t．可见，做匀速直线运动的物体移动的距离对应着v-t图象中阴影的面积．匀加速直线运动的物体移动的距离也有类似的关系．匀加速直线运动是指在任何相等的时间内增加相同速度的直线运动．现有一辆汽车在教练场上由静止开始沿平直道路做匀加速运动，如从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．（1）从汽车由静止开始运动计时，在如图2中作出汽车在1分钟内的v-t图象；（2）求这1分钟内汽车行驶的距离是多少？28.狗和兔子从同一地点O出发，同时沿同一方向运动到B点，它们运动的路程和时间的图象如图所示，则：（1）狗和兔子在前10s ______ 运动得快．（2）狗从O点运动到A点，共需多长时间？（3）兔子在前50s的平均速度是多少m/s？29.小芳骑自行车从柳树镇到龙凤峡去参观国家地质公园，如图所示是她全程的s-t图象，小明在小芳出发10min后骑电动车以18km/h的速度匀速地从同一地点出发沿同一条路线去龙凤峡．（1）根据图象利用公式计算小芳从柳树镇到龙凤峡的平均速度是多少km/h？（2）小明从柳树镇到龙凤峡需要多少min？（3）请你在该图象中画出小明骑电动车的s-t图象，并通过图象回答小明大约在出发多长路程后追上小芳？答案和解析【答案】1.D2.C3.A4.D5.A6.C7.D8.C9.D 10.C 11.A 12.C 13.C 14.C 15.AB 16.ACD 17.ABD18.匀速；5；519.2；20；8020.3；1；5；821.1；4；722.甲；10；甲同学追上了乙同学23.小于；0.7524.4m/s；甲；乙；向后运动；静止25.4；甲、丙；12：526.甲；0.827.解：（1）由题知，汽车在教练场上从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．所以0-10s汽车做匀加速直线运动，10-50s汽车作匀速直线运动，由此画出汽车在1分钟内的v-t图象如图所示：；（2）由题知，做匀速直线运动的物体移动的距离和匀加速直线运动的物体移动的距离等于v-t图象中对应着的面积，由图2知，汽车在1min内行驶的路程：s=×（50+60）×10m=550m．答：（1）从汽车由静止开始运动计时，汽车在1分钟内的v-t图象见上图；（2）这1分钟内汽车行驶的距离是550m．28.兔子29.解（1）由图可知，小芳运动的总路程s=15km，所用时间t=70min，小芳的平均速度：v==≈12.9km/h；（2）由v=得小明从柳树镇到龙凤峡需要时间：t′===h=50min；（3）小明运动的总路程s′=15km，所用时间t′=50min，描点、连接得图象如下：根据图象可知小明大约在出发8km路程后追上小芳．答：（1）小芳从柳树镇到龙凤峡的平均速度是12.9km/h；（2）小明从柳树镇到龙凤峡需要50min；（3）小明骑电动车的s-t图象如上；小明大约在出发8km后追上小芳．【解析】1. 解：A、由s-t图象可知，物体的路程s=20m-10m=10m，运动时间t=2s，物体的速度v===5m/s，A说法正确，不符合题意；B、由图象可知，在2s内物体的路程s=20m-10m=10m，B说法正确，不符合题意；C、由图象可知，物体的路程随时间均匀变化，物体的速度是定值，物体做匀速直线运动，C说法正确，不符合题意；D、由图象可知，物体做匀速直线运动，速度保持不变，D说法错误，符合题意；故选D．根据图示s-t图象，根据图象特点，判断物体的运动性质，由图象求出物体的路程与所用的时间，然后由速度公式求出物体的速度，然后答题．本题是一道图象题，分析清楚图象，由图象获取所需信息即可正确解题．2. 解：（1）由图象可知，在0～4s内物体做匀速直线运动，0s-4s内物体通过的路程为4m，则速度为：v===1m/s；（2）4至8s内物体静止；（3）8至11s时物体也是做匀速直线运动；则速度为：v===1m/s．综上分析可知：A、B、D选项是错误的，只有C选项是正确的．故选C．物体做匀速直线运动时，路程与时间成正比，s-t图象是一条倾斜的直线；物体静止时，路程不随时间变化；分析图象，根据图象特点分析答题．本题考查学生对图象的认识，应能通过图象得出物体所做的运动状态和各段及所经历的时间．3. 解：由图象知，甲的路程为60m时，所用时间为3s，所以甲的速度：v甲===20m/s；乙的路程为60m，所用时间为5s，所以乙的速度：v乙===12m/s，可知甲的速度大于乙的速度，A正确，BCD错误．故选A．根据图象确定相应的路程和时间，根据公式v=判断平均速度的大小关系．本题主要考查了对速度公式的应用，关键能够从图象中确定相应的路程和时间．4. 解：甲图表示物体运动时的s-t图象，从图中可以看出通过的路程随时间的增加而不变，所以表示物体处于静止状态；乙图表示物体运动时的s-t图象，从图中可以看出通过的路程随时间的增加而增大，并且路程和时间的比值不变，所以表示物体做匀速直线运动；丙图表示物体运动时的v-t图象，该图表示物体的速度随时间的增加而增大，所以丙图反映物体在做加速运动；丁图表示物体运动时的v-t图象，该图表示物体的速度随时间的增加而不变，所以丁图反映物体做匀速直线运动；所以从分析的结果可以得出，乙图和丁图都做匀速直线运动．故选D．匀速直线运动的特点的图象有两种表示方法：s-t图象和v-t图象．根据其本质的不同对①、②、③、④逐一分析即可．本题考查匀速直线运动的特点如何通过图象来表示．图象能很直接的反应物体的运动规律，对于图象题，首先看清两个坐标轴所表示的物理量，再顺着图象看随横坐标轴变化，纵坐标轴如何变化，找到物体的运动规律．5. 解：A、此图象表示汽车通过的路程与所用时间成正比，也就是做匀速直线运动．故A正确；B、图象中线段与时间轴平行，意思是物体处于静止状态．故B错误；C、此图象表示汽车通过的路程随着时间的增大而减小，汽车做减速运动．故C错误；D、此图象表示汽车通过的路程随着时间的增大而增大，汽车做加速运动．故D错误．故选A．解答本题首先要明确各图象中横纵坐标表示的物理量分别是什么；其次注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；再次是明确图象所表示的物理意义；最后对照各个选项提出的问题作出判断．根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，综合性很强．6. 解：（1）由s-t图象可知，甲乙的路程与时间都成正比，所两物体都做匀速直线运动；由s-t可知，当甲的路程都为60m时，甲的运动时间t甲=25min，t乙=25min-15min=10min，所以甲和乙的速度：v甲===0.04m/s，v乙===0.1m/s，因此乙的速度大于甲的速度，故A、B 错误；（2）由题知，甲、乙从同一地点出发向东运动，由图知，乙在60m处追上甲，且v乙＞v甲，所以以甲为参照物，乙向东运动，故C正确；以乙为参照物，甲向西运动，故D错误．故选C．（1）由s-t图象找出甲乙的路程与所对应的时间，由速度公式可以求出它们的速度，然后比较它们的速度大小．（2）看被研究的物体参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；此题主要考查的是学生对速度计算公式、运动和静止的相对性的理解和掌握，分析清楚s-t图象、熟练应用速度公式是正确解题的关键．7. 解：A、由图知，0-t1时间内甲通过的路程比乙大，根据v=，在时间相同，甲车的速度大于乙车的速度，所以当以甲车为参照物时，乙车是向西运动，故A错误；B、由图知，t1-t3时间内甲的路程不再变化，处于静止状态，t2时刻甲乙通过的路程相同，甲、乙两物体相遇，故B错误；C、由图知，t2-t4时间内甲通过的路程大于乙通过的路程，故甲的速度大于乙的速度，故C错误；D、由图知，0-t4时间内甲通过的路程大于乙通过的路程，故甲的平均速度比乙的平均速度大，故D正确．故选D．（1）在相同时间内，比较路程的远近可以比较运动快慢，根据图象，运用控制变量法，分析出甲、乙两辆小车的运动快慢情况；然后再判断以甲车为参照物，乙车的运动方向；（2）根据图象判断各段的运动情况，根据v=判断出各段的速度．根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程．此题涉及到的知识点较多，综合性很强．8. 解：A、由图象可知，相遇时（即两图线相交），甲通过的路程为400m-100m=300m，乙通过的路程为100m；故A错误；B、由图象可知，在0-10s内，乙处于静止状态；在10s后乙物体才做匀速直线运动，故B错误；C、由图象可知，甲物体做匀速直线运动，在30s内通过的路程为300m，甲的运动速度为v===10m/s；故C正确；D、由图象可知，在0-10s内，甲做匀速直线运动，而乙处于静止状态；10s-30s，甲乙均做匀速直线运动；所以乙比甲要晚10s出发，故D错误；故选C．根据图象中图线的形状，判断物体的运动情况；再结合选项中的说法，运用速度的公式，可得出正确的选项．准确分析图象中两个物体的运动情况，是解答此题的关键．9. 解：（1）由图象可知，s甲=12m时，t甲=6s；s乙=12m时，t乙=12s；则甲的速度：v甲===2m/s；乙的速度：v乙===1m/s；v甲＞v乙，故AB错误；（2）相遇时，甲通过的路程为：s甲=v甲t=2m/s×t，乙车通过的路程为：s乙=v乙t=1m/s×t，M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=1m/s×t+12m，解得相遇的时间：t=6s，带入M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=2m/s×6s+1m/s×6s=18m．故C错误，D正确．故选D．（1）根据图甲和图乙读出对应的路程和时间，然后根据速度公式即可求出甲、乙的速度；（2）根据甲、乙各自的速度和时间，算出12s通过的路程，它们的路程之差就是P、Q两点间的距离．此题考查了速度有关的知识和对图象的分析处理能力；从图象中找出有用的信息，并运用速度的公式求出题目中的量．10. 解：A、由s-t图象可知，当t=6s时，路程s=15m，即物体在6s内运动的路程为15m，故A正确；B、由s-t图象可知，在2～4s内，物体运动的路程为零，其速度为0，则以地球为参照物，物体在中间2s内静止，故B正确；C、物体在前2s内运动的路程为5m，后2s内运动的路程为15m-5m=10m，即在相等时间内物体运动的路程不相等，根据v=可知，则物体在前2s内和后2s内的速度不相等，故C不正确；D、物体在6s内的平均速度：v===2.5m/s，故D正确．故选：C．（1）根据图象可知6s时物体运动的路程，然后利用速度公式求出物体在6s内的平均速度；（2）在2～4s内，物体运动的路程为零，其速度为0；（3）根据图象可知物体在前2s内和后2s内运动的路程，利用速度公式即可比较其大小．本题主要考查速度的计算和运动与静止的相对性等知识，关键能从图象上找出有用的信息，属于典型的图象问题，虽有一定的综合性，但难度不大．11. 解：A、由图象可知，在前2s内，小刚运动的距离比小明长，所以根据v=可知，小刚跑得较快，故A正确；BC、由图象可知，小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；而小刚的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小刚做的是变速直线运动，故BC错误；D、由图象可知，两人的全程是相等的，所用的时间都是8s，根据v=可知，两人的平均速度相同，故D错误．故选A．（1）判断前2s内谁跑得快，我们可采取相同时间比较路程，谁在相同时间内运动的路程长，谁就跑得快；据此对A做出判断；（2）做匀速直线运动时，路程与时间是成正比的，在图象上表现为一条直线；据此对BC做出判断；（3）全程的平均速度等于全部路程处于所有的总时间．据此对D做出判断．解答本题时，可采用控制变量的思想和比较的思想去进行分析，比较时要在相同条件下去进行比较．12. 解：A、s-t的图象是变化的曲线，并且随时间增加路程也增加，但不成正比例，也就是物体做加速运动．故A不符合题意；B、s-t图象是变化的曲线，并且随时间增加路程在变小，也就是物体做减速运动．故B不符合题意；C、该图表示物体的速度不变，做匀速直线运动．故C符合题意；D、该图表示物体的速度均匀增大，物体做匀加速直线运动．故D不符合题意．故选C．匀速直线运动的速度保持不变，根据图象的形状分析物体的运动情况．本题是基本的读图问题，从图象的形状、斜率等方面研究物体的运动情况，根据数学知识进行解答．13. 解：A、第一个图象是路程时间图象，由图可知甲车做匀速直线运动，速度v甲===4m/s．第二个图象是速度时间图象，乙车与丙车都做匀速直线运动，车的速度为v乙=6m/s，v丙=4m/s．比较可知，乙车的速度最快．故A错误；B、由题知，甲、乙小车同时、同地向同一方向做匀速直线运动，v甲＜v乙，故以甲车为参照物，则乙车向前运动，故B 错误；C、由题知，甲、丙小车同时、同地向同一方向做匀速直线运动，v甲=v丙，故以甲车为参照物，则丙车是静止的．故C 正确；D、由题知，乙、丙小车同时、同地向同一方向做匀速直线运动，v乙＞v丙，故以乙车为参照物，则丙车是运动的．故D 错误．故选C．根据第一个图象，分析出甲车的运动情况，由速度公式可求得甲车的速度；根据第二个图象，分析出乙车和丙车的运动情况，可知乙车及丙车的速度；比较三辆车的速度大小可判断其运动状态如何．此题主要考查学生对于图象的分析能力，在进行物理实验中经常要画出测得数据的关系图象，分析图象从而得出结论．14. 解：A、由图象可知，在0s-2s内，小车运动的路程为2m，小车的平均速度v1===1m/s，故A错误；BD、由图象可知，在2s～5s内，小车运动的路程为0m，小车是静止的，其平均速度为零，故B、D错误；C、由图象可知，在3s-7s内，小车运动的路程为6m-2m=4m，小车的平均速度v3===1m/s，故C正确；故选：C．物体做匀速直线运动时，路程和时间的图象就是一条倾斜的直线；在计算平均速度时，要用物体运动的路程除以对应的时间，根据v=进行计算．本题考查了平均速度的计算，关键是看懂图象、从图象中获取路程的信息，注意：在2s-5s内，小车运动的路程为0m，小车是静止的．15. 解：A、由图象看出两同学在0～10s内的图象是一条斜线，表示两同学均做匀速直线运动，且在相同时间内甲同学通过的路程大于乙同学通过的路程，所以v甲＞v乙，故A正确；B、由图象看出两同学在15s末相遇，且0～15s内通过的路程相等，都是100m，故B正确；C、由图象可知，乙通过的路程与所用的时间成正比，因此乙同学做匀速直线运动，故C错误；D、由图象看出乙在0～10s内通过的路程小于100m，所以v乙＜=10m/s，故D错误．故选AB．（1）在s-t图象中，一条斜线表示物体做的是匀速直线运动，根据图象读出甲乙同学在相同时间内通过的路程，即可比较出两物体的运动速度；（2）由图象可以看出两同学在0～15s内通过的路程相等，且在此时相遇．（3）在s-t图象中，和时间轴平行的线段表示物体处于静止状态，一条斜线表示物体做的是匀速直线运动；（4）根据图象可知乙同学做匀速直线运动，在0～10s内的速度和0～15s内的速度相同，根据图中的数据利用速度公式求出再判断．本题考查了由s-t图象比较物体的速度大小、判断两物体的位置关系等内容，由图象判断物体的运动性质、找出物体的路程与所对应的时间，是解题的关键．16. 解：A、由图象知甲乙的s-t图象是一条倾斜的直线，所以甲乙都做匀速直线运动，故A正确；B、由图象知v甲===4m/s，乙的速度v乙===6m/s，v甲＜v乙，故B错；C、读图可知，通过30m的路程，甲车所用的时间大于乙所以的时间，故C正确；D、因为v甲＜v乙，甲、乙两车由同一地点同时向东作直线运动，所以乙在甲车的前面向东运动，两物体的相对位置不断变化，以乙为参照物，甲向西运动，故D正确．故选：ACD．（1）匀速直线运动的路程s与运动时间t成正比，s-t图象是一条倾斜的直线，根据图象的形状判断甲、乙的运动性质；（2）由图象找出甲乙的路程s与所对应的时间t，由速度公式可求出甲乙的速度，然后比较它们的大小关系；（3）由图得出通过30m的路程，甲车所用的时间大小关系；（4）根据甲乙的速度关系判断两物体的位置关系，然后判断以乙为参照物，判断甲的运动状态．本题考查了物体的s-t图象、物体运动状态的判断．由图象找出两物体的路程s与所对应的时间t，是解题的关键；应知道匀速直线运动的s与t成正比，s-t图象是一条倾斜的直线．当然，具体分析时应细心找准对应关系．。

八年级物理速度图像题专项练习1.甲、乙两辆汽车都做匀速直线运动，其路程S随时间t变化的图像如图所示。

从图像可知，_______车的速度大；5s内乙车通过的路程是__________m。

2.在物理学中，常用图像描述物理过程，某物体在平直路面上运动的速度时间图像如左图所示，则该物体的运动状态是________________。

图4中的阴影面积表示的物理量是__________。

小华同学在研究玩具小车的运动情况时，描绘出了如右图所示的速度时间图像．通过查阅资料，得知速度时间图像与坐标轴所包围部分即右图中阴影部分的面积也可以描述上述的物理量。

根据图像可知小车在1秒内的平均速度是__________。

3.甲、乙两车在同一平直路面上从同一位置同时同向行驶，如图反映了它们的速度随时间变化的关系，根据图像请回答下列问题：由图可知两车中做匀速直线运动的是_______ ；在时，甲、乙两车运动的速度各为_______和_______；若以甲车为参照物，乙车是_______选填“运动”或“静止”的；时，甲车行驶了_______；甲车行驶的路程_______选填“”、“”或“”乙车行驶的路程．4.如图甲所示，在研究气泡运动规律的实验中，小明让大小不同的两个气泡A、B在同一根足够长的玻璃管中上升，他测量并描绘出气泡A、B相遇前后的路程随时间的变化关系如图乙所示，由图像可知：相遇前，气泡A的速度为__________；时两气泡间的距离为__________cm；两气泡相遇后的运动图线可能如图乙中__________选填“a”、“b”或“c”所示．5.某物体做直线运动时的路程随时间变化的图像如图所示，内该物体运动的路程为________；内物体做________运动，速度为________6.甲、乙两个物体同时从同一地点向西做直线运动，速度与时间关系如图甲所示。

以甲为参照物，乙向__________做直线运动，经过6s甲乙两物体相距__________请在图乙中画出乙物体的路程--时间--图像。

专题01 运动图像分析和计算（解析版）类型一运动图像分析【方法技巧】（1）弄清楚图像的横坐标及纵坐标所表示的物理量，并根据图像的形状确定这两个物理量之间的关系。

（2）分析图像的起点、交点、拐点和终点的含义，收集和概括相关的信息。

（3）由问题入手，从图像中寻找相关信息解题。

【专项训练】1.如图所示，下面四个图像反映汽车在做匀速直线运动的是( )A. ①④B. ①③C. ②③D. ②④【答案】C【解析】解：①图像中线段与时间轴平行，物体处于静止状态；②此图像表示汽车通过的路程与所用时间成正比，也就是做匀速直线运动；③此图像表示汽车速度保持不变，一直在匀速直线运动；④此图像的意思是汽车加速行驶。

反映汽车在做匀速直线运动的是②③，故C正确，ABD错误。

故选：C。

匀速直线运动的s−t图像是一条倾斜的直线，直线的倾斜程度表示速度的大小；匀速直线运动的v−t图像是一条平行于时间轴的直线。

本题考查匀速直线运动的特点，将物理规律以函数或统计图表的形式呈现，体现了数学学科的基础性、工具性，是中考命题的热点。

2.某物体v−t的图像如图所示，下列说法正确的是( )A. 物体保持静止状态B. 物体运动的速度与时间成反比C. 物体运动的速度与时间成正比D. 图中阴影部分面积表示物体通过的路程【答案】D【解析】解：A、v−t图象是一条水平直线，说明物体在做匀速直线运动，故A错误；BC、匀速直线运动的物体的速度是不变的，即该物体的速度与时间不成比例关系，故BC错误；D、由速度公式的变形s=vt可知图中阴影部分面积表示物体通过的路程，故D正确。

故选：D。

v−t图像是一条水平直线，说明物体在做匀速直线运动，匀速直线运动的物体的速度是不变的，由速度公式的变形s=vt可知图中阴影部分面积表示物体通过的路程。

本题考查学生对v−t图像的认识和对速度公式的理解，属于基础题。

3.如图所示，图甲是小车甲运动的s−t图像，图乙是小车乙运动的v−t图像，由图像可知( )A. 甲车速度大于乙车速度B. 甲车速度小于乙车速度C. 甲车做匀速直线运动，乙车静止D. 甲、乙两车经过5s通过的路程都是10m【答案】D【解析】解：ABC、甲图为s−t图像，为一过原点的倾斜直线，说明甲车通过的路程与时间成正比，做的是匀速直线运动，则甲的速度为：v甲=s甲t甲=10m5s=2m/s；乙图为v−t图像，乙的图像与t轴平行，说明乙做匀速直线运动，v乙=2m/s，所以甲车速度等于乙车速度，故ABC错误；D、甲、乙都以2m/s匀速运动，经过5s通过的路程均为：s′=vt′=2m/s×5s=10m，故D 正确；故选：D。

可编辑修改精选全文完整版速度时间图像习题1、如图所示的v 一 t 图象中，表示物体作匀减速运动的是 ()A B2 、西昌卫星中心发射的运载火箭由地面竖直向上升空，其速度图象如图所示，则（）A ．在 t 2时刻火箭到达最大高度B ．在 t 4时刻火箭落回地面C．在 t 1至 t 2时间内火箭加速度最大D．在 t2至 t 3时间内火箭静止在最大高度处3、两个物体 a、b 同时开始沿同一条直线运动。

从开始运动起计时，它们的位移图象如右图所示。

x/m关于这两个物体的运动，下列说法中正确的是54b32A. 开始时 a 的速度较大，加速度较小1B.a 做匀减速运动， b 做匀加速运动C.a、 b 速度方向相反，速度大小之比是2∶3D.在 t=3s 时刻 a、b 速度相等，恰好相遇4、一质点沿直线运动时的速度—时间图线如图所示，则以下说法中正确的是：A ．第 1s 末质点的位移和速度都改变方向。

B．第 2s 末质点的位移改变方向。

C．第 4s 末质点的位移为零。

D．第 2s 内和第 3s 内加速度相同。

5、小球由空中某点自由下落, 与地面相碰后 ,弹至某一高度 ,小球下落和弹起过程ao t/s3-1V/ms112345t/s -1的速度图象如图所示 ,不计空气阻力 ,则()A. 小球下落的最大速度为 5 m/sB. 小球向上弹起的最大速度为 3 m/sC 两个过程小球的加速度都为10 m/s2D.两个过程加速度大小相同，方向相反6 、.图为 P、Q两物体沿同一直线作直线运动的x-t 图，下列说法中正确的有()A.t1前， P在 Q 的前面B.0～t1， Q的路程比 P 的大C.0～t1， P、 Q的平均速度大小相等，方向相同D.P 做匀变速直线运动，Q做非匀变速直线运动7、 a、b 两物体从同一位置沿同一直线运动，它们的速度图象如图所示，下列说法正确的是（）A ．a、b 加速时，物体 b 的加速度大于物体 a 的加速度B ．20 秒末， a、b 两物体相距最远C．40 秒末， a、b 两物体速度相等，相距900mD ．40 秒末， a、b 两物体在同一位置8、下列所给的位移 - 时间图象与速度 -时间中能反映作直线运动的物体在2秒末回到初始位置的是（）s/m s/m v/ms- 1- 1 v/ms2222O2O1 2 t/sO1 2 t/s O2t/s1t/s- 21A- 2B C D。

高三物理V-t图象试题1.将一小球由静止释放，小球下落与水平地面碰撞后竖直向上弹起，小球与地面碰撞的时间极短，忽略不计。

若小球与地面碰撞时没有机械能损失，且运动过程中小球所受空气阻力大小不变，以竖直向下为正方向，能正确反映小球运动情况的速度图像是【答案】C【解析】小球下落过程受到竖直向下的重力与竖直向上的空气阻力，合力小于重力，加速度大小小于重力加速度大小，做加速运动，小球向上运动过程，受到竖直向下的重力与竖直向下的空气阻力，合力大于重力，加速度大于重力加速度，做减速运动，因为与地面碰撞过程无机械能损失，所以从地面弹起速度和刚落到地面上的速度是相等的，v-t图象的斜率是小球的加速度，下降过程加速度小于上升过程加速度，下降过程图象斜率小于下降过程图象斜率；故选C。

【考点】考查了v-t图像2.在粗糙程度相同的水平地面上，物块在水平向右的力F作用下由静止开始运动。

4s末瞬间撤去拉力F，运动的速度v与时间t的关系如图所示，取g=10m/s2，由图象可知:A．在2s～4s内，力F=0B．在0 ～2s内，力F逐渐变小C．物块与地面间的动摩擦因数μ=0.2D．0—6s内物块运动的总位移为16m【答案】BC【解析】在2s～4s内，由于匀速运动，因此外力F=f，A错误；在0 ～2s内，图象的斜率越来越小，则加速度越来越小，由于可知，力F逐渐变小，B正确；撤去拉力后，物体做减速运动的加速度，因此物块与地面间的动摩擦因数μ=0.2，C正确；在0 ～2s内，位移s1大于4m，在2s ～4s内，位移S2等于8m，在4s～6s内，位移s3等于4m，这样总位移大于16m，D错误。

【考点】匀变速直线运动的图象，牛顿第二定律3.一个固定在水平面上的光滑物块，其左侧面是斜面AB，右侧面是曲面AC。

已知AB和AC的长度相同。

两个小球p、q同时从A点分别沿AB和AC由静止开始下滑，比较它们到达水平面所用的时间A.p小球先到B.q小球先到C.两小球同时到D.无法确定【答案】B【解析】可以利用v-t图象(这里的v是速率，曲线下的面积表示路程s)定性地进行比较。

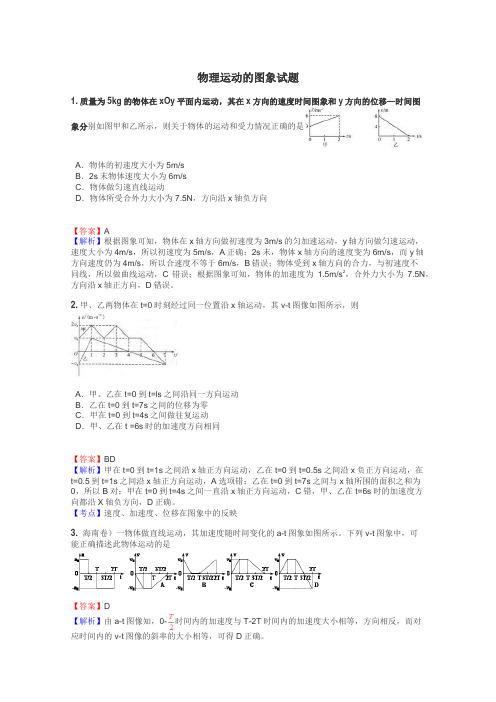

物理运动的图象试题1.质量为5kg的物体在xOy平面内运动，其在x方向的速度时间图象和y方向的位移—时间图象分别如图甲和乙所示，则关于物体的运动和受力情况正确的是A．物体的初速度大小为5m/sB．2s末物体速度大小为6m/sC．物体做匀速直线运动D．物体所受合外力大小为7.5N，方向沿x轴负方向【答案】A【解析】根据图象可知，物体在x轴方向做初速度为3m/s的匀加速运动，y轴方向做匀速运动，速度大小为4m/s，所以初速度为5m/s，A正确；2s末，物体x轴方向的速度变为6m/s，而y轴方向速度仍为4m/s，所以合速度不等于6m/s，B错误；物体受到x轴方向的合力，与初速度不同线，所以做曲线运动，C错误；根据图象可知，物体的加速度为1.5m/s2，合外力大小为7.5N，方向沿x轴正方向，D错误。

2.甲、乙两物体在t=0时刻经过同一位置沿x轴运动，其v-t图像如图所示，则A．甲、乙在t=0到t=ls之间沿同一方向运动B．乙在t=0到t=7s之间的位移为零C．甲在t=0到t=4s之间做往复运动D．甲、乙在t =6s时的加速度方向相同【答案】BD【解析】甲在t=0到t=1s之间沿x轴正方向运动，乙在t=0到t=0.5s之间沿x负正方向运动，在t=0.5到t=1s之间沿x轴正方向运动，A选项错；乙在t=0到t=7s之间与x轴所围的面积之和为0，所以B对；甲在t=0到t=4s之间一直沿x轴正方向运动，C错，甲、乙在t=6s时的加速度方向都沿X轴负方向，D正确。

【考点】速度、加速度、位移在图象中的反映3. ·海南卷）一物体做直线运动，其加速度随时间变化的a-t图象如图所示。

下列v-t图象中，可能正确描述此物体运动的是【答案】D【解析】由a-t图像知，0-时间内的加速度与T-2T时间内的加速度大小相等，方向相反，而对应时间内的v-t图像的斜率的大小相等，可得D正确。

【考点】考查运动学的a-t图像、v-t图象的物理意义。
