PBG1-630/10矿用隔爆型高压真空配电装置一、概述1.用途与功能:PBG1-630/10矿用隔爆型高压真空配电装置(以下简称“10kV配电装置”),适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护,同时作为10kV移动变电站的高压侧开关使用,与我公司生产的XBD1系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。
2.主要特点:●该装置分A型(独立开关)和B型(移变开关)两种形式,B型只是A型去掉后出线腔,因此保持结构形式的一致性;(见图1)●具有体积小、结构合理、操作直观的特性,并具备电动合闸及手动储能的双重机构;●独特的触头式隔离刀闸,负荷能力大;●具有先进的、完善的微电脑综合保护系统(保护功能见后),提高了整体供电的可靠性,且不必打开箱体大门即可进行保护参数的整定;●兼容所有大容量(3150kVA以下)移动变电站配套;●防爆标志为ExdI。
二、型号说明P B G 1 - 630/10额定电压额定电流设计序号高压隔爆型配电装置三、使用条件与范围1. 海拔高度不超过1000m;2. 周围环境温度不高于+40℃,不低于-20℃;3. 空气相对温度不大于95%(25℃时);4. 在无强烈颠簸和冲击振动的地方;5. 设备垂直面的安装倾斜度不大于15°;6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所;7. 在无滴水和水浸的地方;8. 在有沼气及煤尘爆炸危险的环境中。
四、 外形尺寸及重量图1开关外形图1. 外形尺寸为:( 见图1) 1175×1061×928 mm (B) 1175×1061×1363 mm (A)2. 配合法兰尺寸为:(见图2) 600×600 mm3. 重量约为:618kg图2 连接法兰600×600500×500550×55020-M16-7HPBG1-630/10矿用隔爆型高压真空配电装置五、主要技术参数与规格表1 基本参数额定工作电压(Ue) (kV) 10最高工作电压 (kV) 12额定工作频率 (Hz) 50额定电流 (Ie) (A) 50、100、200、400、630 额定短路开断电流 (kA) 12.5额定热稳定时间 (s) 2额定热稳定电流 (kA) 12.5额定动稳定电流(峰值) (kA) 31.5额定关合电流(峰值) (kA) 31.5额定短路开断电流的开断次数(次)30操作过电压(倍)≤2.5表2 真空断路器性能机械寿命(次)10000额定电流开断次数(次)10000平均合闸速度(m/s)0.6~1.3平均分闸速度(m/s)0.8~1.5三相不同期性 (ms) ≤1触头开距(mm)9±1 超行程(mm)3+1合闸弹跳时间(ms)≤3表3 工频耐压和冲击耐压额定短时工频耐压(有效值)真空断路器隔离开关低压回路(不包括弱电元件) 断口相间相对地断口28kV / min 32kV / min 2kV / min额定全波雷电冲击耐压(峰值)60kV 70kV /表4 综合保护器功能及参数保护功能参数及整定短路保护整定电流 Iz 动作时间(s)1~10倍Ie 步长=1 1.2倍Iz t < 0.1过载保护整定电流 Iz 动作时间(s)0.2~1.0倍Ie 步长=0.1 反时限特性(见表5)漏电保护零序电压(V)零序电流(A)延时时间(s)3;5;10;15;20;25;- 0.5;1;2;3;4;5;6 0.1;0.5;1.0;1.5;3.0 “-”为功率方向型和电流值筛选型转换双屏蔽电缆绝缘监视保护监视线与地线动作范围(kΩ)必须动作动作时间(s)回路电阻R k0.8≤R k≤1.5 R k>1.5 ≤0.1绝缘电阻R d 3.0≤R d≤5.5 R d<3.0 ≤0.1失压保护U < 70%Ue ≤20 过压保护U > 125%Ue ≤20 断相保护三相不平衡度 > 30% >10超温保护变压器铁芯报警值(℃)动作值(℃)动作时间(s)H级120 125 ≤0.1C级180 185 ≤0.1根据变压器级别设定,PT100铂电阻W温度/电阻特性符合IEC/PT3850标准(见附录3)备注以上所有保护的动作值误差≤±5%。
矿用隔爆型真空馈电开关的原理矿用隔爆型真空馈电开关是一种高压开关,一般应用于煤矿等矿山企业,用于保护和控制电力系统。
它具有高可靠性、防爆性能强等特点,可有效防止因电力系统故障或操作失误而引发的危险事故发生。
下面我们来深入了解一下矿用隔爆型真空馈电开关的原理和组成。
开关原理矿用隔爆型真空馈电开关的工作原理是基于真空断路器的原理进行设计的。
其主要部分是真空开断室和馈电室。
馈电室安装在真空开断室的上方,两者由可调节电动触头连接。
其中,馈电室内装有电容器和电感器,能够对线路中的电流进行滤波、降噪和保护。
当电流通过馈电室时,电流上升至额定电流值时,控制电路会给可调节电动触头施加信号,使之与线路分离。
这样,线路上的电路就被切断了,从而确保了电力系统的安全。
组成部分矿用隔爆型真空馈电开关的主要组成部分包括:1.全密封真空开关室:一般采用瓷质浸渍纤维设备,特征在于能够达到一定的隔爆要求,且能够抵抗高温、高压和腐蚀。
2.馈电室:主要由电容器、电感器、电阻器和可调节电动触头等组成。
它可提供保护、滤波、熔断和励磁功能,提高电力系统的稳定性,并防止电力系统损坏。
3.控制箱:集成了电源、信号电路、保护电路、检测电路等,主要用于控制矿用隔爆型真空馈电开关的工作状态和输出信号。
特点与优势矿用隔爆型真空馈电开关的特点和优势有:1.防爆性能强:能够抵御火花、火焰、化学爆炸等危险因素的干扰,达到一定的安全要求。
2.可靠性高:矿用隔爆型真空馈电开关主要材料采用特殊技术加工而成,能够抵御恶劣的环境和维护要求,确保电力系统的稳定性和可靠性。
3.使用寿命长:矿用隔爆型真空馈电开关的工作寿命长,一般能够达到20年以上。
结论综合以上分析,矿用隔爆型真空馈电开关作为一种重要的电力保护和控制设备,有着越来越广泛的应用前景。
其原理和组成部分都非常复杂,需要严格的制造、安装、维护以及使用要求。
在生产和使用过程中,应该不断加强对矿用隔爆型真空馈电开关的管理和检测,确保电力系统的操作正常和安全。
1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关(以下简称本高压开关),适用于爆炸性气体环境的矿井中,对矿山10KV和6KV供电系统进行控制和保护。
本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套,共同组成矿用隔爆型移动变电站。
2.使用环境条件1.海拔高度不超过2000m;2.工作环境温度:-20℃~+40℃;3.周围空气相对湿度不大于95%(25℃时);4.无显著振动和冲击的地方;5.爆炸性气体环境的煤矿井下;6.无足已破坏金属及绝缘的气体和蒸气地方;7.无滴、淋水和水侵蚀地方。
3.产品规格型号含义3.1型号说明3.2防爆类型:矿用隔爆型3.3防爆标志:ExdI3.4执行标准:GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数(见表1)4.2绝缘水平 (见表2)表1表2项目名称 KBG - /6 KBG - /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4~0.8 0.4~0.8 平均分闸速断 m/s 0.8~1.1 0.8~1.1触头开距 mm 8±1 9±1超行程 mm 3+13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压(KV) 额定全波雷电冲击 耐受电压(KV) 额定电压(KV)相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。
试谈矿用隔爆型高压配电装置随着矿井深度的增加和采矿面的扩大,高压配电装置的安全性问题越来越引起人们的关注。
为了保证矿井的电力安全和稳定,矿用隔爆型高压配电装置应运而生。
一、矿用隔爆型高压配电装置概述矿用隔爆型高压配电装置是在矿井地下进行电能传输、控制和保护的关键设备,主要由超高压开关柜、变压器、电缆等组成。
该装置采用了特殊的防爆材料和技术,能够有效地防范矿井内可能出现的爆炸和火灾等安全事故,确保矿工的生命安全和矿井生产的正常进行。
二、矿用隔爆型高压配电装置的特点1、防爆性能强矿用隔爆型高压配电装置的核心是超高压开关柜,在其设计和制造过程中,采用了许多防爆材料和技术,例如积极电压开关、摆线针齿轮齿条减速机、防爆厚膜键盘开关等,能够防范电渗漏和闪络产生的爆炸威胁。
2、系统运行稳定矿用隔爆型高压配电装置具有零故障、可靠性高的特点,能够保证其长期运行的稳定性。
该装置内部采用了多重保护措施,如过载保护、短路保护和超压保护等,能够有效地避免电气故障的发生。
3、操作简单方便矿用隔爆型高压配电装置操作简单方便,其操作界面简洁明了,且配有中文显示屏,可让操作人员在进行维护时准确快捷地查找相关内容。
4、节能环保矿用隔爆型高压配电装置的运行能够对能源消耗进行精细管控,有效提高能量利用率,并精细管理电力负荷,从而减少电气设备的“耗能量”。
同时,还可避免使用化学物质对环境产生负面影响。
三、矿用隔爆型高压配电装置的应用矿用隔爆型高压配电装置适用于煤矿、金矿、铁矿、铜矿等各类矿山,能够为矿井的电气设备提供高品质的电能传输,保证安全和稳定的化电生产,避免电气故障对矿井环境、设备和工人的危害。
四、矿用隔爆型高压配电装置的市场前景矿用隔爆型高压配电装置的使用范围广,安全性能优良,具有长期稳定运行和易维护等优势,因此其市场前景非常广阔。
随着国家对矿山安全的高度重视和煤炭行业的不断发展,矿用隔爆型高压配电装置市场前景将会越来越广阔。
总之,矿用隔爆型高压配电装置是当下煤矿行业必不可少的重要设备,具有非常明显的安全、高效、节能和环保等优势。
矿用高爆开关技术要求一、矿用隔爆型高压配电装置规格型号、参数、数量:注:上表中高爆开关的电压互感器为10KV,6KV两用。
二、矿用隔爆型高压配电装置应符合如下标准的要求:1、符合《煤矿安全规程》2006版要求。
2、符合《GB3836.1—2000 爆炸性气体环境用电气设备通用要求》的有关要求。
3、符合《GB3836.2—2000爆炸性气体环境用电气设备隔爆型“d”》的有关规定。
4、符合《JB8739-1998 矿用隔爆型高压配电装置》的要求。
5、符合《煤矿矿井机电设备完好标准》的有关要求。
6、符合《煤矿电气试验规程》的有关标准。
7、符合三大保护的有关要求。
8、产品必须具有生产许可证、产品技术鉴定证书、防爆合格证书、煤矿安全标志使用证书及煤矿安全标志。
三、参数要求:(一)基本参数1额定电流符合采购明细要求2额定电压:10000V。
3额定频率:50Hz。
4总分闸时间不大于0.1 S5额定电流开断次数10000次。
12机械寿命大于10000次。
13隔离插销机械寿命大于2000次。
14总分闸时间不大于0.15S。
四、技术要求:1本技术条件未规定的事项,均应符合有关国家标准。
2环境温度:-200~+400。
3海拔高度≤1000m。
4周围空气相对湿度不大于95%(在250C时)。
5具有甲烷等混合气体或煤尘爆炸危险的矿井下。
6下侧负荷出线,同时应满足铠装电缆和橡套电缆进出线要求。
7操作机构带弹簧储能,操作灵活、可靠,机构不误动作,不拒动作。
有合闸限位装置。
8闭锁机构直观、简便、安全可靠,功能齐全,确保打开箱门时高压侧不带电,断路器合闸时,可动部分不能推入或拉出,可动部分拉出或推入过程中,断路器不能合闸。
9手车在合闸状态时有良好接地。
10有手车到位保护。
11配电装置设有防潮装置。
12在箱体内设有照明装置。
13不需开门即可整定保护参数。
五、配电装置具有下列功能(保护采用智能型综合保护器,汉字显示)1、实时显示当前电网电压数值及负载电流数值。
KBG-100/10Y、KBG-100/6YKBG-200/10Y、KBG-200/6YKBG-315/10Y、KBG-315/6Y矿用隔爆型移动变电站用永磁式高压真空开关使用说明书使用前请详细阅读使用说明书1 概述:1.1用途:本开关适用于具有瓦斯和煤尘爆炸危险的矿井下,对10(6)kV电力线路进行控制和保护,作为配电或直接启动电机用。
开关具有绝缘监视、高压接地、过载、断相、欠压、短路、漏电以及过压等保护功能,为移动变电站作配电开关使用。
1.2 防爆类别:矿用隔爆型;防爆标志:ExdI1.3 执行标准:GB3836-2000 GB8286-2005 Q/PK 03-20091.4特点:型号及定义:移动变电站用额定工作电压,kV额定工作电流,A高压隔爆型开关本开关为KBG-□/□Y,本公司自行设计的改进型产品,充分考虑了井下现场的使用和维护条件,与同类产品相比,具有一定的先进性。
1.5真空开关的外形尺寸为:长1272mm宽930mm高1232mm重量为500kg2 使用的环境条件:a)周围环境温度为-5℃~+40℃;b)海拔不超过1000m;c)周围空气相对湿度不大于95(+25℃时);d)有甲烷、煤尘爆炸混合物的矿井中;e)在无显著摇动与冲击振动的地方(有冲击与振动要求时,用户与制造厂协商解决);f)在无破坏绝缘的气体或蒸汽的环境中;g)与水平面的安装倾斜度不超过15°;h)能防止滴水的地方;I)污染等级:3级;3 主要技术参数:3.1 a)真空开关的基本参数见表1表1b)真空开关的绝缘水平见表2表2c) 机械寿命10000次.3.2 永磁高压真空断路器符合下表规定:3.3配用的电压互感器为单相电变压器。
3.4配电用的LMZ-10(6)型电流互感器为母线式单绕组电流互感器。
3.5配用的ZLZB-7FYT型综合保护器具有漏电、过载、短路、绝缘监视等保护功能。
3.5.1、核心部分是电脑,具有强大的数据采集和处理功能,对传感器二次信号不经过任何变形处理,直接进行高速采样和实时测算、连续量化处理、获信息最接近于真实情况。

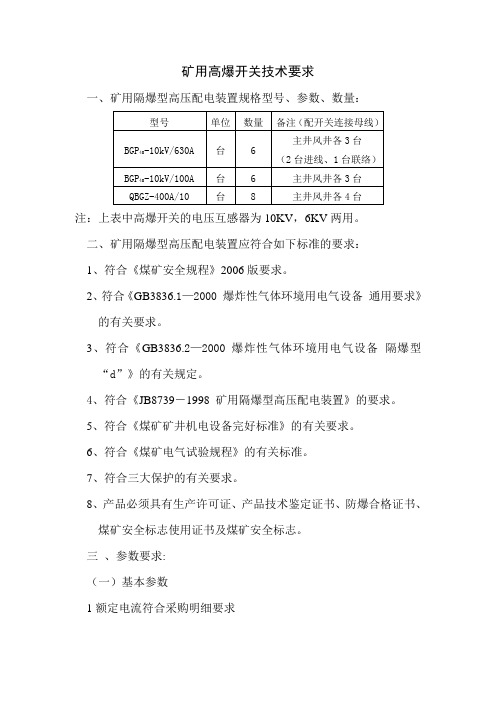

矿用高爆开关技术要求 The document was finally revised on 2021矿用隔爆型高压真空配电装置订货技术规格书编制人:审核:副总:一、总则:本技术条件书的使用范围仅限于煤矿供配电设备。
包括矿用隔爆型高压真空配电装置、矿用隔爆干式变压器(以下简称变压器)。
它包括设备的功能设计、结构、性能、安装和试验等方面的技术要求。
本技术条件提出的是最低限度的技术要求,并未对一切技术细节作出规定。
也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术条件和工业标准的优质产品。
如果供方没有以书面形式对本技术条件的条文提出异议,那么可以认为供方提供的产品完全满足本技术条件的要求。
本技术条件为订货合同的附件。
设备的适用环境条件:海拔高度:≤1000m1.5.3 环境温度:最高+35℃ 最低2℃贮存环境温度:最高+42℃最低-30℃1.5.4 湿度: 95%(+25℃)1.5.5 瓦斯等级:高瓦斯矿井。
二、技术要求:㈠.矿用隔爆型高压真空配电装置1. 标准合同设备应符合以下现行版的国家标准:GB3836《爆炸性环境用防爆电气设备》JB8739《矿用隔爆型高压配电装置》及《煤矿安全规程》与矿用隔爆型高压真空配电装置相关的行业有关标准,如国标与电力行标有不一致处以标准较高者为准。
2.设备规范名称:矿用隔爆型高压真空配电装置7台型号: PBG53-630A/10Y一台、PBG53-400A/10Y六台技术参数2.3.1 额定电压:10kV2.3.2 最高工作电压:12kV2.3.3额定频率:50HZ2.3.4额定电流:630A,400A2.3.5额定短路开断电流:(有效值)2.3.6额定短路关合电流:(峰值)2.3.7额定动稳定电流:(峰值)2.3.8额定热稳定电流:(有效值)2.3.9额定热稳定时间:2s2.3.10额定电流开断次数:2万次2.3.11真空断路器机械寿命:≥10万次2.3.12隔离插销机械寿命:2000次2.3.13额定工作制:长期工作制2.3.14额定绝缘水平:如表1表12.3.15进出线柜具有电压、电流测量,失压、短路、过流、缺相、接地等保护、电动操作机构、电力监控单元。
目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140(660)矿用隔爆型真空馈电开关(以下简称馈电开关)适用于具有爆炸性危险气体(甲烷)和煤尘的矿井中,在交流50Hz,电压1140V和660V中性点不接地供电系统中,作为移动变电站配电开关用,或单独作为配电系统的总开关或分开关使用,本馈电开关采用单片机(CPU)智能保护器,当电路中出现过载、短路、漏电和过压、欠压故障时,馈电开关能自动切断电源。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃;(b)、海拔高度不超过2000m;(c)、周围空气相对湿度不大于95%(+25℃时);(d)、在有瓦斯,煤尘爆炸性气体混合物的环境中;(e)、与水平的安装倾斜度不超过15°;(f)、在无破坏绝缘的气体或蒸汽的环境中;(g)、能防止滴水的地方;(h)、污染等级:3级;(i )、安装类别:Ⅲ类。
1.3、产品分类1.3.1、产品防爆型式:矿用隔爆型防爆标志:ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准:MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形,并安装在撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方,它集中了全部主回路与控制回路(远方分励、高压闭锁、风电闭锁)的进出线喇叭口,前面具有三只控制回路进出线喇叭口。
主腔由主腔壳体与前门组装而成。
开关前门关闭时,前门与壳体由上下扣块与左右齿条扣住。
开关前门打开时,前门支承在壳体左侧的铰链上。
2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧,三根进线直接接在断路器的进线端子上。
