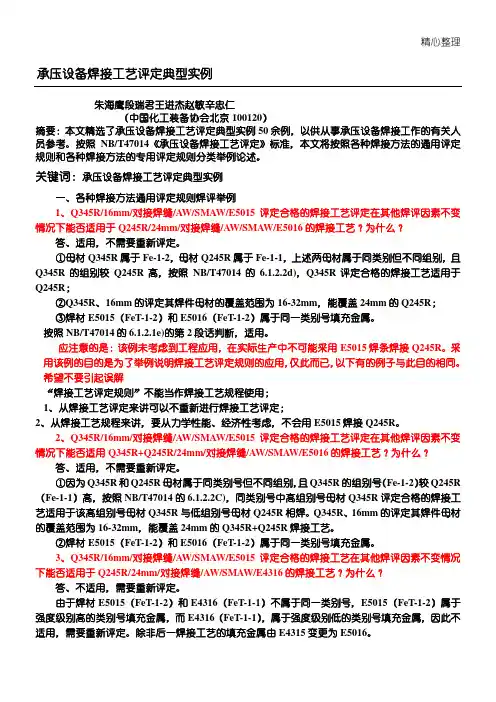

精心整理承压设备焊接工艺评定典型实例朱海鹰段瑞君王进杰赵敏辛忠仁（中国化工装备协会北京100120）摘要：本文精选了承压设备焊接工艺评定典型实例50余例，以供从事承压设备焊接工作的有关人员参考。
按照NB/T47014《承压设备焊接工艺评定》标准，本文将按照各种焊接方法的通用评定规则和各种焊接方法的专用评定规则分类举例论述。
关键词：承压设备焊接工艺评定典型实例1、且Q345R Q245R ②； 按照。
采122、Q245R （Fe-1-1艺适用于该高组别号母材Q345R 与低组别号母材Q245R 相焊。
Q345R 、16mm 的评定其焊件母材的覆盖范围为16-32mm ，能覆盖24mm 的Q345R+Q245R 焊接工艺。
②焊材E5015（FeT-1-2）和E5016（FeT-1-2）属于同一类别号填充金属。
3、Q345R/16mm/对接焊缝/AW/SMAW/E5015评定合格的焊接工艺在其他焊评因素不变情况下能否适用于Q245R/24mm/对接焊缝/AW/SMAW/E4316的焊接工艺？为什么？答、不适用，需要重新评定。
由于焊材E5015（FeT-1-2）和E4316（FeT-1-1）不属于同一类别号，E5015（FeT-1-2）属于强度级别高的类别号填充金属，而E4316（FeT-1-1），属于强度级别低的类别号填充金属，因此不适用，需要重新评定。
除非后一焊接工艺的填充金属由E4315变更为E5016。
4、Q345R/16mm/对接焊缝/AW/SMAW/E4315评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用于Q245R/24mm/对接焊缝/A W/SMAW/E4316的焊接工艺？为什么？答、适用，不需要重新评定。
①母材Q345R属于Fe-1-2，母材Q245R属于Fe-1-1，上述两母材属于同类别但不同组别，且Q345R的组别较Q245R高，按照NB/T47014的6.1.2.2d)，Q345R评定合格的焊接工艺适用于Q245R；②Q345R、16mm的评定其焊件母材的覆盖范围为16-32mm，能覆盖24mm的Q245R；③焊材E4315（FeT-1-2）和E4316（FeT-1-2）属于同一类别号填充金属。

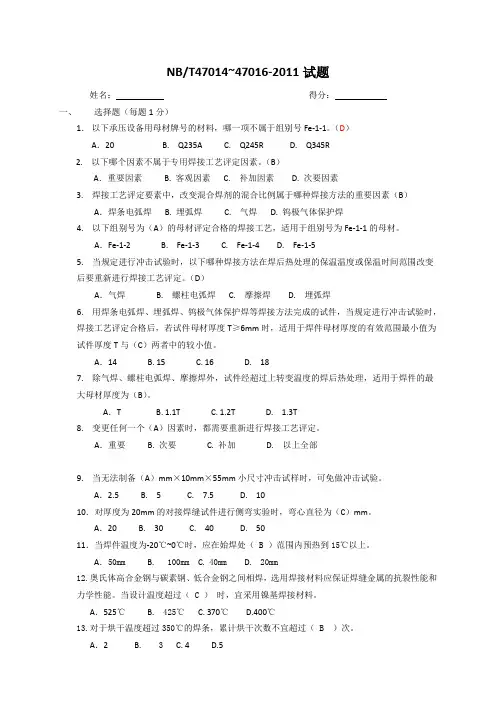

NB/T47014~47016-2011试题姓名：得分：一、选择题（每题1分）1．以下承压设备用母材牌号的材料，哪一项不属于组别号Fe-1-1。
（D）A．20 B. Q235A C. Q245R D. Q345R2. 以下哪个因素不属于专用焊接工艺评定因素。
（B）A．重要因素 B. 客观因素 C. 补加因素 D. 次要因素3. 焊接工艺评定要素中，改变混合焊剂的混合比例属于哪种焊接方法的重要因素（B）A．焊条电弧焊 B. 埋弧焊 C. 气焊 D. 钨极气体保护焊4. 以下组别号为（A）的母材评定合格的焊接工艺，适用于组别号为Fe-1-1的母材。
A．Fe-1-2 B. Fe-1-3 C. Fe-1-4 D. Fe-1-55. 当规定进行冲击试验时，以下哪种焊接方法在焊后热处理的保温温度或保温时间范围改变后要重新进行焊接工艺评定。
（D）A．气焊 B. 螺柱电弧焊 C. 摩擦焊 D. 埋弧焊6. 用焊条电弧焊、埋弧焊、钨极气体保护焊等焊接方法完成的试件，当规定进行冲击试验时，焊接工艺评定合格后，若试件母材厚度T≥6mm时，适用于焊件母材厚度的有效范围最小值为试件厚度T与（C）两者中的较小值。
A．14 B. 15 C. 16 D. 187. 除气焊、螺柱电弧焊、摩擦焊外，试件经超过上转变温度的焊后热处理，适用于焊件的最大母材厚度为（B）。
A．T B. 1.1T C. 1.2T D. 1.3T8. 变更任何一个（A）因素时，都需要重新进行焊接工艺评定。
A．重要 B. 次要 C. 补加 D. 以上全部9. 当无法制备（A）mm×10mm×55mm小尺寸冲击试样时，可免做冲击试验。
A．2.5 B. 5 C. 7.5 D. 1010．对厚度为20mm的对接焊缝试件进行侧弯实验时，弯心直径为（C）mm。
A．20 B. 30 C. 40 D. 5011．当焊件温度为-20℃~0℃时，应在始焊处（ B ）范围内预热到15℃以上。
