通信光缆线路工程施工技术要求一、杆路工程1、立杆：杆洞深度应符合规定，偏差不超过±5公分。

2、杆路：市区光缆线路杆距为50M，特殊地段允许偏差±15M3、竖立电杆应达到以下标准（1）直线线路电杆的位置应在线路路由的中心线上，左右偏差不超过5公分；（2）角杆杆根应在线路转角点中心内移，水泥杆内移15—20公分，杆梢应在二侧直线上。

（3）终端杆竖立后应向拉线地锚方向倾斜15—20公分。

二、拉线：1、拉线设置应符合设计要求，拉线应采用热镀钢绞线，拉线的扎固方式以设计的材料为准进行实施，拉线要大于吊线一个程式。

2、水泥杆拉线采用包箍，上把采用另缠法7×2.2钢绞线缠两道每道10公分，7×2.6钢绞线缠两道：15公分和10公分，拉线中把缠线15公分，间隔25—30公分再缠10公分。

尾线均为10公分，再缠15圈，缠线全部为3.0热镀锌钢线。

3、拉线抱箍水泥杆顶0.5M，拉距与拉高为1:1，（地锚柄出土到杆）拉线地锚柄为2.1×￠16埋深1.6M，出土长度0.3M，地锚埋设应在开出土斜槽，与拉线上把成直线，地锚出土位置要正确，偏差不超过5公分。

吊板拉线要符合规范要求，墙壁拉线的拉攀距墙角应不小于25公分，距抢墒沿不小于40公分（不允许打在墙顶上）。

落地拉线做好后，应加警示标志。

撑杆底部要加托盘。

4、避雷线，拉线式避雷线应用4.0镀锌钢线，伸出杆顶10公分，用3.0铁线扎4圈固定，经包箍内侧后缠在拉线上。

直接入地式避雷线，经拉线包箍内侧经吊线至杆根与地线棒连接牢固，地线棒须开挖70公分深，然后将地线棒打到底后回土埋实。

避雷线设置位置应按设计要求，吊线接地按设计要求做。

三、架空吊线1、吊线抱箍距杆顶的距离应符合设计要求一般情况距杆顶不应小于50公分，特殊情况下不应小于25公分，吊线抱箍应在拉线抱箍和撑杆撑点的下方。

2、吊线在电杆上在一个中继段（基站到基站）面向应保持一致。

光缆线路施工规范本第一章：总则第一条：为确保光缆线路的施工质量，保证通信网络的稳定运行，制定本规范。

第二条：本规范适用于光缆线路的施工。

第三条：施工单位在进行光缆线路施工前，应详细了解工程设计文件和施工任务书，确保施工符合设计要求。

第四条：光缆线路施工应遵循安全、高效、规范的原则，确保施工过程中的安全和质量。

第五条：施工单位应按照国家标准和相关规范进行施工，并严格按照工程设计文件和施工任务书进行工作。

第二章：施工准备第六条：施工单位在施工前应进行必要的准备工作，包括材料准备、施工设备准备、劳动力准备等。

第七条：施工单位应制定合理的施工计划，明确施工进度和施工内容。

第八条：施工单位应与相关单位进行协调，避免相互干扰，确保施工的顺利进行。

第九条：施工单位应对施工现场进行必要的安全检查，确保施工现场的安全。

第三章：施工过程第十条：施工单位应按照设计要求进行线路开挖和回填工作，确保光缆线路的保护。

第十一条：施工单位应按照设计要求进行光缆的敷设和固定，确保光缆线路的牢固。

第十二条：施工单位应按照设计要求进行光缆的引入和退出工作，确保光缆线路的顺畅连接。

第十三条：施工单位应按照设计要求进行光缆的接续和接插工作，确保光缆线路的连续性和稳定性。

第十四条：施工单位应按照设计要求对光缆线路进行测试和调试工作，确保线路的正常运行。

第四章：施工验收第十五条：施工单位应按照规定的施工要求和质量标准进行施工验收工作。

第十六条：施工单位应提交相关的施工报告和施工记录，并按照规定的程序进行验收。

第十七条：相关部门应对施工工作进行验收，并出具验收报告。

第十八条：如果施工过程中出现质量问题，施工单位应及时整改，直到问题完全解决。

第五章：施工安全第十九条：施工单位应制定合理的施工安全责任制和管理制度，确保施工安全。

第二十条：施工单位应对施工人员进行必要的安全培训，提高施工人员的安全意识。

第二十一条：施工单位应对施工现场进行必要的安全检查，发现安全隐患及时处理。

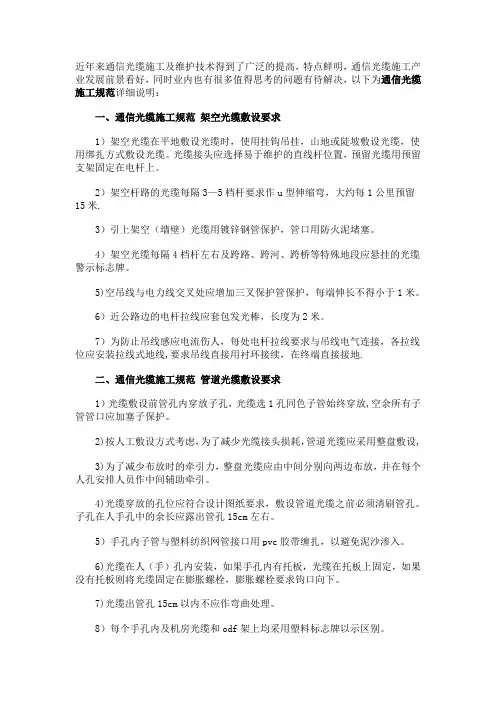

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3—5档杆要求作u型伸缩弯，大约每1公里预留15米.3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒，长度为2米。

7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线,要求吊线直接用衬环接续，在终端直接接地.二、通信光缆施工规范管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放,空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设,3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

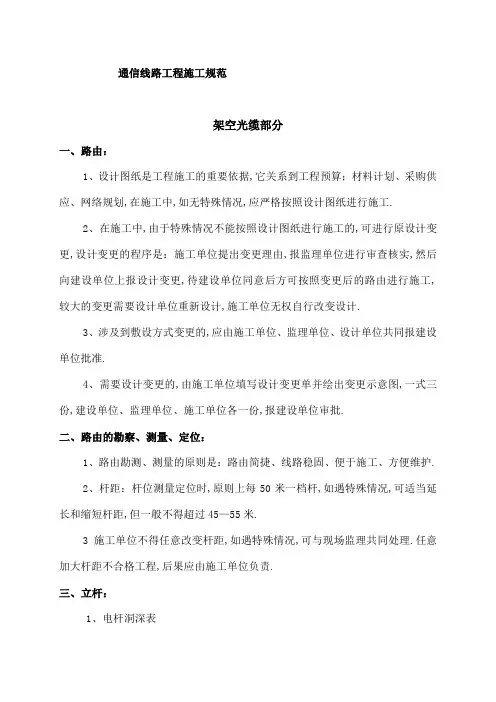

通信线路工程施工规范架空光缆部分一、路由：1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.二、路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不得超过45—55米.3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.三、立杆：1、电杆洞深表2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.5、终端杆树立后,杆稍应向拉线倾斜10—20公分.6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时,要按照规范标准执行,其中：过铁路时,高度在米以上,过国道、省道时高度应在米以上,过乡间公路时,高度在米以上.8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓.9、杆路在穿越山区、河滩及流沙地带时,应做护墩保护,护墩规格为：直径80公分,高度100公分地面上下各50公分.10、光缆杆路应尽量避开树木及电力线及其他设施,如无法避开时,应加三线保护套保护,确保光缆安全.11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求,埋深不够为不合格工程.四、拉线1、拉线距高比为1：1,由于地形限制达不到要求时,最小不得小于1：075.2.双方拉线防风拉线每8挡杆做一处,四方拉线防凌拉线每32挡杆做一处.不得借口群众工作难做而任意扩大杆档数,更不能不做,否则为不合格工程.3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/钢绞线,双方拉线采用7/钢绞线.4、飞线杆和杆距在100—150米以上时,采用人字拉线或三方拉线.5、防风拉线采用180公分地锚铁柄,地锚铁柄出土长度为30公分,其它拉线地锚铁柄长为210公分,地锚铁柄出土长度为30—60公分.6、角杆角深在15米以内可做一条拉线,角深在15米以上做两条拉线.角杆拉线在平分线左右偏差不超过5公分.7、角杆拉线抱箍做在吊线上方10公分处,防风拉线抱箍做在吊线抱箍下方10公分出,四方拉线顺线拉做在吊线抱箍上方15公分处,顶头拉线和吊线同用一个抱箍.8、按照设计要求,拉线上把和中把、吊线接头、终端全部采用缠绕法,其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分,间隔3公分,再缠绕10公分,最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分,间隔28公分,再缠绕10公分,最后留10公分余线并绑扎.9、拉线地锚埋深按照杆高相关标准执行,并与电杆形成45度夹角.10、拉线地锚出土点不得偏差5公分,偏差5公分以上为不合格.11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方,拉线根部采用绝缘警示管保护.12、在直线杆路上,不得任意设置小角杆,逃避做双方拉线而影响杆路质量和美观.五、吊线1、吊线距离：吊线抱箍距离一般为杆顶下移50公分,如遇特殊地形、路口或电力线时可做适当调整,最低不低于距杆顶25公分.2、吊线位置：第一条吊线沿杆路前进方向的左侧架设.3、吊线垂度：冬季施工,吊线垂度不应大于13公分.夏季施工,吊线垂度不应大于18公分.4、吊线质量：收紧吊线时,吊线不得出现断股、散股等现象,否则应更换吊线.5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时,应做仰角、俯角辅助线.6、辅助吊线：杆距超过100—150米以上时,应做辅助吊线.辅吊与主吊间隔为40公分.每当20米与主吊线固定一处,并要求垂度一致.六、防雷、防强电1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开.吊线接头处用中号柱型隔电子做电气断开,一般距离为2公里,最长不得超过公里.基站前第二颗杆做吊线装置.2、避雷线：在有各种拉线处必做,其规格为：用镀锌铁线.高出杆顶10公分,在距杆顶10公分处和抱箍距杆顶中间绑扎两处.下端固定在抱箍内,并与拉线缠绕5圈,要求接触良好.3、直埋式地线：光缆线路在跨越10KV电力时,用镀锌铁线从电杆中心穿过,电杆底端余留1米并连接接地体,电杆顶端将避雷线折下,用吊线夹板固定在吊线上.4、总接地：在终端杆前一个杆上做总接地,其具体做法为：用4×4×4mm镀锌扁铁与杆路垂直开沟,深度约1米,扁铁长度米,3跟间隙2米打入地下,用扁铁焊接在一起,在电杆底端外延6米,深米,与接地体焊接牢固.5、光缆在机房终端时,加强芯与ODF架地线孔做电气连接.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.七、光缆敷设1、单盘测试：光缆在布放前,应做单盘测试,避免将不合格光缆用在线路上.2、光缆配盘：光缆在布放前,应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘,避免光缆接头设在不适当位置.光缆在机房、基站前500米处不应设有接头.3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序,顺时针为A端,绿头、小号、光缆填充芯红绿顺序,逆时针为B端.4、光缆端别布放规定：局方、主干、上端基站为A端,分局、分支、下端基站为B端,光缆端别不得放错.5、光缆布防时,角杆角深在5米以内时,光缆沿吊线侧布放,角杆角深超过5米时,一律沿角杆内侧布放.6、光缆布放时按规定操作,要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象,确保光缆布放安全.7、光缆在施工时,其弯曲半径不得小于光缆直径的20倍,余缆圈直径不得小于60公分.8、光缆余留：每10档杆余留5米,光缆接头每端余留15米,光缆进基站终端做余留20—30米,要求各种余留盘留留整齐美观,余缆不得乱放.9、光缆余留架要装设在杆路前进方向的杆前.基站终端余留架要装设在终端杆拉线的反侧.一般余留为上盘留,接头余留为下盘留,不得盘错.10、电杆上的光缆伸缩弯,冬季距吊线为25公分,夏季距吊线为30公分,在距电杆中心50公分处用单芯铁皮线绑扎固定,余弯用直径Φ2公分的纵刨软塑料管保护,其长度为50公分.11、光缆挂钩间距：挂钩距离为47—50公分,一般不得超过50公分,50公分一个挂钩,左右偏差不得超过3公分,要求牢固整齐、美观一致.12、光缆布放后要松紧一致,整齐美观,不得出现蛇形弯,不得损伤光缆外皮.13、光缆沿墙壁墙挂时,一般采用夹板固定吊线,光缆垂直布放时一般采用打拉攀固定吊线和光缆,特殊情况采用塑料卡钉固定.14、电杆编号顺序按A端向B端编排,喷号底端距地面米.15、电杆的喷号按照电信公司要求,20×50公分白底,上喷中国电信、××县、×—×、杆号.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.八、终端、测试1、中继段光缆在基站终端和线路割接前,应向电信公司传输主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于个；中继段衰减测试中,1310nm不大于km；1550nm不大于km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站机房终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.直埋光缆部分一、复测、划线1、按照设计图纸,在挖沟前对光缆路由进行复测、划线.一般要求双线.2、复测、划线要避开危险地段,不能避开时应采取保护措施.二、开槽挖沟1、直埋光缆埋深表2、光缆沟上口宽度为60公分,沟底宽度为30公分,如敷设两条光缆,沟底宽度为40公分.3、光缆沟要求线直、底平、深度符合要求.4、光缆路由跨越公路和河流时,应做钢管保护,钢管规格为Φ80mm镀锌钢管内穿50/60mm塑料管保护,其两端应长出路宽一米.5、光缆路由穿过乡间公路、村庄、果树园、10KV以上电力线等应铺设50/60mm 塑料管保护.6、光缆路由穿过石质、半石质、硬土、灰喳等地段时应垫10公分细土和细沙,然后拆能放缆.7、管道施工严格按照施工规范施工,原则上手孔宽90公分,长120公分,深150公分.管口处必须做喇叭口,喇叭口深度为5—8公分,手孔井内必须抹光.砌井前必须先打垫层,垫层为水泥混泥土,垫层厚度≥10公分,管道深度为120公分,遇有特殊情况,深度无法达到必须监理认可并拍照留档.管道沟必须线直、底平、深度符合要求.回填土必须先回填30公分细土并夯实,在填普通土夯实.三、布放光缆1、光缆在布放前,必须进行单盘测试和配盘,避免将接头设在危险地段.2、布放光缆要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象.3、光缆布放时,应有专人进行捋缆检查,发现问题及时处理.4、光缆布放后,光缆在沟内应呈蛇形弯,避免光缆拉的过紧而影响传输质量.四、回填、标石1、光缆布放后,先用细土回填30公分,然后全程回填,不得将砖头、石块、冻土填入光缆沟内,以免砸坏光缆.2、光缆路由地形差大于80公分以上时,应做护坡保护.3、直埋线路一般每50米埋设一块标石,特殊地段视情况适当增加标石数量.在接头、转弯、过公路、河流两侧、障碍物均应设置标石.4、在光缆接头处要设置监侧标石,按规定引出测试线.5、标石埋深：地下为60公分,地上为40公分.标石要用白底红字正楷字,按中继段A—B端统一编号.6、各种标石符号应规范,直线标石、接头标石、监测标石、转角标石都要一一表明,并标有“地下光缆、不得移动”字样.7、光缆接头处要用水泥板加盖,其规格为：用三块40×60×5公分水泥板,距接头盒30公分上方将接头部位覆盖.8、直埋光缆与架空光缆相连接时,引上管制作方法为：用直径为80公分、长度为3米的钢管,地上米,地下米,内穿3根28/32子管,在距地面40公分,距管口15公分处固定,子管与钢管长度一样.。

架空、管道、直埋光缆线路工程施工规范
第一部分架空光缆线路工程施工规范
根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。

分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。

1、杆路
1)路由复测
施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

2) 立杆
(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。

监理按(一)表1 规定
的技术数据和偏差应小于-5Omm0勺要求检查洞深。

(一)表1水泥电杆洞深
⑵杆距
电杆间的距离按设计规定，允许士5m偏差，但不得随意加大设
计杆距。

(3)电杆的垂直度
利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

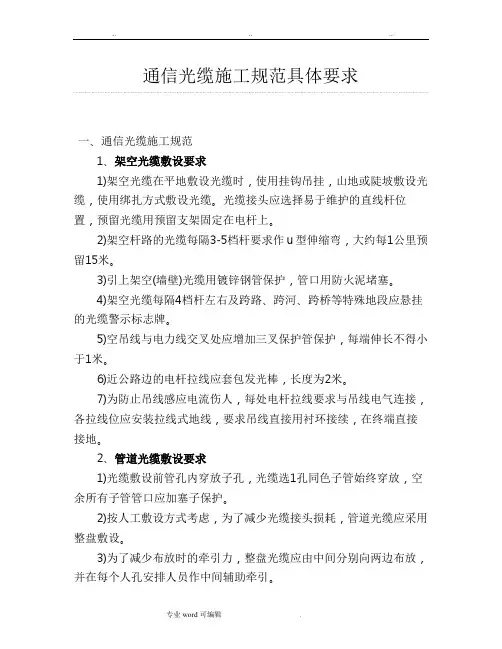

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3—5档杆要求作u型伸缩弯,大约每1公里预留15米。

3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米.6）近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线,要求吊线直接用衬环接续,在终端直接接地。

2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护.2)按人工敷设方式考虑，为了减少光缆接头损耗,管道光缆应采用整盘敷设。

3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求,敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗入。

6）光缆在人(手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓,膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等,其缆线最低点距地面应不小于4。

5米.3)吊线程式采用7/2。

2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4)吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

光缆线路工程施工规一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点移10-15cm，因地形限制装设撑杆的角杆可不移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条力方向的反侧，两条拉线出土点应相互移30cm-45cm之间；8、一般情况下，在直线段每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。

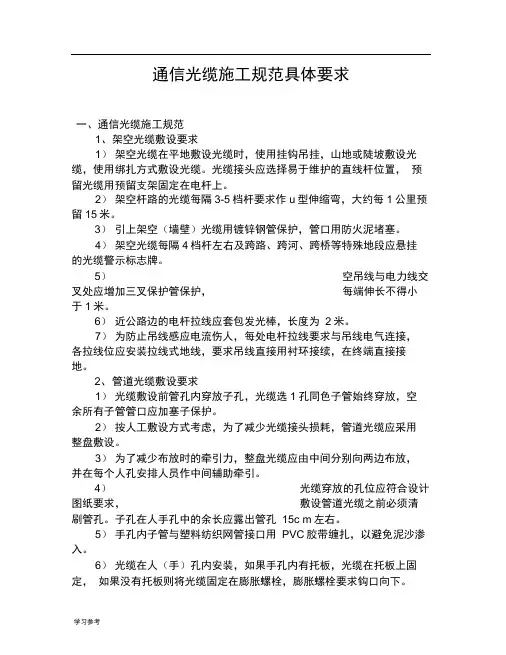

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。

3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3)吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4)吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒，长度为2米。

7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

2、管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。

3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15c m左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

3、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于 4.5米。

3）吊线程式采用7/2.2、7/2.6，支撑间距为8〜10米，终端固定与第一只中间支撑间距应不大于5米。

4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

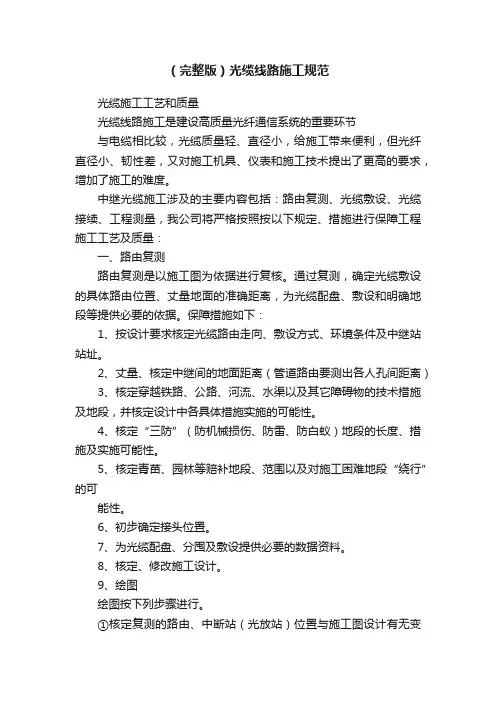

（完整版）光缆线路施工规范光缆施工工艺和质量光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较，光缆质量轻、直径小，给施工带来便利，但光纤直径小、韧性差，又对施工机具、仪表和施工技术提出了更高的要求，增加了施工的难度。

中继光缆施工涉及的主要内容包括：路由复测、光缆敷设、光缆接续、工程测量，我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量：一、路由复测路由复测是以施工图为依据进行复核。

通过复测，确定光缆敷设的具体路由位置、丈量地面的准确距离，为光缆配盘、敷设和明确地段等提供必要的依据。

保障措施如下：1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。

2、丈量、核定中继间的地面距离（管道路由要测出各人孔间距离）3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段，并核定设计中各具体措施实施的可能性。

4、核定“三防”（防机械损伤、防雷、防白蚁）地段的长度、措施及实施可能性。

5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。

6、初步确定接头位置。

7、为光缆配盘、分囤及敷设提供必要的数据资料。

8、核定、修改施工设计。

9、绘图绘图按下列步骤进行。

①核定复测的路由、中断站（光放站）位置与施工图设计有无变动。

对于变动不大的可利用施工图进行部分修改。

②路由因路面变化等原因变动较大时，应重新绘图。

二、单盘检验光缆在敷设之前，必须进行单盘检验和配盘工作。

单盘检验工作包括：对运到现场的光缆及连接器材和规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。

能过检验以确认光缆和器材的数量、质量是否达到设计文件或合同规定的有关要求。

保障措施如下：根据光缆出厂合格证和测试记录，及厂方提供的等效折射率用OTDR 测试长度及衰减。

测试长度时，用1310nm 波长进行；测试衰减时，用1310nm 和1550nm 两个波长进行，并测试光缆外护套绝缘电阻。

测试结果应符合设计文件及定货合同要求，详细填写测试记录并存储；检查测试完毕后，端头应密封固定，恢复包装。

通信光缆线路施工规范修订版Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：2、杆洞回土要求分层夯实，杆根培土一般应高于地面5-10cm，在郊区应高于地面10-15cm。

3、对于不足40cm的浅表土石质地段，除去表土层，电杆洞深按石质要求深度。

4、对于12m以上的特种电杆的洞深要求应按设计文件规定实施。

9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面米。

具体要求及杆号模板如下：95cm 10cm 顺店5cm ∣10cm 花石5cm５cm 2005 5cm10cm Ｏ5cm10cm 五5cm10cm 八5cm10cm 九二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。

3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。

3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3)吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4)吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

近年来通信光缆施工及维护技术得到了广泛的提高,特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决,以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆,使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置,预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空（墙壁）光缆用镀锌钢管保护,管口用防火泥堵塞.4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米.6）近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1）光缆敷设前管孔内穿放子孔,光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗,管道光缆应采用整盘敷设，3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎,以避免泥沙渗入。

6)光缆在人（手）孔内安装,如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4。

（完整版）通信光缆线路施工规范-（2014年修订版）光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。

当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。

具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。

2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
