HP LaserJet P1606dn打印机拆机教程-更换定影膜

HP1600/2600/2605机器拆解——定影部分干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

现总结报告如下：一、基本情况全县共有干部**人，其中中共党员**人，大学本科以上学历**人，大专学历**人，中专学历**人，高中及以下学历**人。

**年，以县委党校、县行政学校为主阵地，举办各类培训**期，培训在职干部**人，占在职干部总数的**.*%，培训农村党员、干部**人，其中：举办科级领导干部轮训班*期，培训**人；举办科级领导干部“三个代表”重要思想专题学习班*期，培训**人；举办科级以下公务员培训班*期，培训**人；举办企业经营管理者培训班*期，培训**人；举办专业技术人员培训班*期，培训**人；举办非中共党员干部培训班*期，培训**人；举办理论骨干培训班*期，培训**人；举办妇女干部培训班*期，培训**人；举办基层团干培训班*期，培训**人；举办农村党支部书记、村主任培训班各*期，培训**人，达到了每年培训在职干部五分之一的要求，超额完成了培训任务。

另外，上派了*名县级领导干部、**名科级领导干部、*名中级以上职称的专业技术人员参加盛市委党校的培训，有**名县级领导参加了市委组织部、市委党校举办的“三个代表”重要思想轮训班，全面完成了上级的调学任务。

二、主要做法（一）着力抓好集中正规化培训1、加强领导，提高培训工作的计划性。

按照“党管人才”的原则，充分发挥牵头抓总作用，成立了县委干部培训教育工作领导小组，制定下发了《关于开展大规模培训干部工作的意见》和《**年度党员干部培训计划》，转发了市委办公室《关于印发〈吉安市干部“大教育、大培训”学分制实施办法〉的通知》。

并按照干部管理权限把各项培训任务逐一分解，落实责任，县、乡财政安排预算，确保了培训经费，切实提高了培训工作的计划性。

部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。

将整个机器上盖拆下。

拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。

图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。

如图3所示。

图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。

如图4所示。

图4（4）拧下螺丝，拆除马达，便可以取下主板。

如图5所示。

图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。

如图6所示。

图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。

图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。

图3 （3）拧下图4中2个红圈处的螺丝。

图4 （4）将图5中3个孔处的螺丝拧下来。

图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。

图6（6）拔掉图7、图8中所示的各连接到板上的数据线。

图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。

如图8红圈所示。

图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。

图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。

图10 （10）然后即可拆卸机器。

如图11、图12所示。

图11图12打印机下半部分的拆卸方法参见DJ3000系列。

如图13所示。

图13三、5328（1）取下机器的白色外盖。

如图1、图2所示。

图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。

如图3、图4所示。

图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。

图5（4）将2颗螺丝拧下来，就可以取下控制面板了。

如图6所示。

图6（5）将固定侧盖的螺丝拧下来。

如图7所示。

图7（6）取下侧盖时注意机器低部的卡子。

如图8所示。

图8（7）取下白色的盖子。

兄弟激光机都一样的,所以我做了7010机器的图解,不为别的,只为了方便大家的拆装,为大家节省时间.做的不好请谅解!!
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：。

新版打印机常见故障实修演练
584.2 激光打印机显影机构的结构与拆卸
激光打印机的显影机构俗称硒鼓组件，主要由墨粉仓、废粉仓、清洁辊、刮墨刀、感光鼓和显影辊等部件组成。

下面以HP LaserJet 2200激光打印机为例讲解
打印机显影机构的拆卸方法。

① 将硒鼓组件从打印机中取出。

图4-8所示是
HP LaserJet 2200激光打印机的硒鼓组件，先大致确
定各组成部件的位置。

② 使用尖头钳子拔出感光鼓两头的固定钢销，
如图4-9所示。

③ 这时感光鼓和废墨仓即可从墨盒上分离出来，如图4-10所示。

对于外露的感光鼓，应注意避光放置。

图4-9 拔出感光鼓两头的固定钢销
图4-10 从墨盒上分离感光鼓和废墨仓
④ 图4-11示出了感光鼓的挡板，不要忽视挡板的作用。

当硒鼓从打印机中取出时，在 图4-8 HP LaserJet 2200激
光打印机的硒鼓组件。

激光打印机定影器的组成以及维修众所周知，激光打印机打印需要经过消充电、曝光、转印，最后将图像定影在介质上,目前一般采用热定影。

定影器，又称加热组件，已经转印完毕的打印介质通过加热组件上下辊之间的狭缝,在高温高压下，将显影剂熔化并渗入到纸张纤维内,即实现了定影。

按照加热器的形式分,加热部件主要有三种形式：陶瓷加热形式、灯管加热形式、电磁感应加热形式。

但不论哪种形式的加热，其温控都是通过热敏元件感应温度变化，通过IC电路控制定影温度。

1加热器的分类：1。

1灯管加热方式。

激光打印机传统的热定影器为灯管式加热，上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成,金属上辊的外表面覆有起隔离作用的薄层（一般为氟涂层），下辊是由表面包覆着柔软橡胶层的金属辊芯组成。

为了缩短激光打印机的预热时间和提高打印速度,有些打印机采用双灯管加热，如:HP5SI、HP8100、HP4500等机型，而HP9000系列机型，则有三个加热灯管.1.2陶瓷片加热形式为了在节能的条件下,缩短激光打印机的预热时间，后来推出陶瓷片定向加热器。

与传统的定影辊加热方式不同,陶瓷定向加热方式的上辊组件使用一条厚度不足0.1mm的薄膜（定影膜）代替原先的铝基上辊,它的转动也是依靠下辊对其摩擦而获得的。

间长等优点.1.3电磁感应加热形式电磁感应形式加热的定影器的基本构造除了加热器本身之外，与陶瓷片定向加热形式的加热组件基本一致。

除了保持陶瓷片定向加热的固有优点外，预热时间更短。

HP4600激光打印机采用的就是这种定影器.2加热组件主要部件功用及维护介绍：2。

1．加热辊及其维护。

采用灯管加热方式的加热辊用无缝铝合金管制成，管壁厚度在1～3mm之间，表面覆有其隔离作用的氟树脂。

当打印纸被卡在定影装置内时，切不可用尖锐的硬物（如镊子)强行取出，这样会损坏加热辊表面涂层，影响以后定影过程中墨粉图像的完整。

定影加热辊在长期使用后将可能粘上一层墨粉，会影响定影效果。

Color LASERJET PRO 100 COLOR MFP M175 系列打印机拆机手册提示：提供有用的提示或快捷方式。

说明：提供用于解释某个概念或完成某项任务的重要信息。

注意：指出为避免丢失数据或损坏产品您应当遵循的流程。

警告！针对您应当遵循的特定流程提供告警，以避免人身伤害、灾难性数据损失或对产品的重大损害。

1 拆卸和更换●简介●拆卸和更换策略●静电放电●需要准备的工具●维修方法●拆卸和更换流程简介本章仅介绍如何拆卸和更换现场可更换部件(FRU)。

更换FRU通常与拆卸FRU相反。

个别情况下，会针对难点或关键更换流程提供说明和提示。

惠普不支持个别部件的维修或组件检修。

主意每枚螺钉的长度、直径、颜色、类型和位置。

确保重新装配时每枚螺钉回到其原始位置。

走线不正确或线束松散会干扰其它内部组件，甚至造成这些内部组件损坏或破损。

磨损或过紧的线束难以发现。

更换线束时，请始终采用提供的线圈(wire loop)、钻点(lance point)或导线槽(wire-harness guide)和定位器(retainer)。

拆卸和更换策略警告！关闭产品，等待5分钟，然后在尝试维修产品之前拔掉电源线。

如果不遵循这一警告，会导致严重的人身伤害，还会对产品造成损害。

检修期间，电源必须处于打开状态以进行特定功能检查。

不过，在拆卸部件时需要断开电源。

千万不要在保护套已从激光/扫描组件中拆除时对产品进行操作或维修。

反射光束虽然不可见，但仍会伤害您的眼睛。

钣金件的边缘会很尖锐，处理时需要格外小心。

注意：拆卸或安装过程中不要弯曲或折叠柔性扁平线缆(FFC)。

此外，不要拉直FFC中处于弯曲状态的部分。

您必须将所有FFC完全安装到其连接器中。

未能完全将FFC安装到连接器中会导致电路板（PCA）短路。

说明：要安装自攻丝螺钉，首先将其沿逆时针方向转动，使其与现有的螺纹类型(thread pattern)对齐，然后再小心地将其沿顺时针方向旋转，将其拧紧。

兄弟激光机都一样的,所以我做了7010机器的图解,不为别的,只为了方便大家的拆装,为大家节省时间.做的不好请谅解!!
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：。

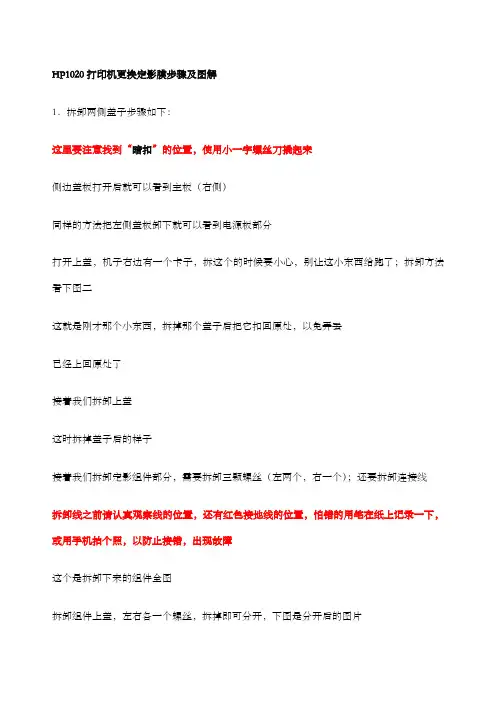

HP1020打印机更换定影膜步骤及图解1．拆卸两侧盖子步骤如下：这里要注意找到“暗扣”的位置，使用小一字螺丝刀撬起来侧边盖板打开后就可以看到主板（右侧）同样的方法把左侧盖板卸下就可以看到电源板部分打开上盖，机子右边有一个卡子，拆这个的时候要小心，别让这小东西给跑了；拆卸方法看下图二这就是刚才那个小东西，拆掉那个盖子后把它扣回原处，以免弄丢已经上回原处了接着我们拆卸上盖这时拆掉盖子后的样子接着我们拆卸定影组件部分，需要拆卸三颗螺丝（左两个，右一个）；还要拆卸连接线拆卸线之前请认真观察线的位置，还有红色接地线的位置，怕错的用笔在纸上记录一下，或用手机拍个照，以防止接错，出现故障这个是拆卸下来的组件全图拆卸组件上盖，左右各一个螺丝，拆掉即可分开，下图是分开后的图片接下来拆卸两侧的弹簧扣弹簧扣和耳柄拆卸后的图片如下下图是定影膜损坏常见的两种破损情况取下定影膜组件，需要把连接线，沿着卡扣位取下连接线绕到下图右端后即可把定影膜组件向上取出取下破损的定影膜，轻轻取下下图左端的黑色夹扣，把定影膜单向抽出，不需要去动下图右侧的触点卡扣清理陶瓷片周边的污垢，特别是因定影膜破损，凝结的黑色块状污垢，清理干净后上固态或液态专用硅脂硅油，均匀的涂抹固体硅脂涂抹液态硅油涂抹下图是新的定影膜，需要注意的是定影膜一端有黑边的这头要和下压辊（下图红色的那个）下图右侧的黑色皮圈处在同一边复位装好机器内部清理一下漏粉把定影组件原位装回，需要注意的是导线的安装红色接地线一定要记得接最后盖板安装，复原机器提示：打印机维修其实并不难，重点在于一些技巧，接到一台机器，不要忙于修，首先细心的检测，这个过程要比维修的时间长。

在拆除和安装的时候，用笔和纸记下步骤，这样对自己独立完成一个任务是非常有好处的。

上海能佳商贸有限公司| 内部培训专用文档上海能佳商贸有限公司内部培训专用文档HP LaserJet P1007、1008、1106、1108如何拆装加热组件？如何更换定影膜？Zongwei.chen发布日期：2013/4/3上海能佳商贸有限公司| 内部培训专用文档2HP LaserJet P1007、1008、1106、1108如何拆装加热组件？如何更换定影膜？1、此文档使用于：HP LJ 1010、1012、1015、1018、1020、1020Plus、1022、1022n、1007、1008、1106、1108等桌面小型A4黑白激光打印机。

2、上述机型有些许差异，本文以HP LJ P1008为例，详解机器的拆解过程。

3、首先准备好放置螺丝的盒子（在动手拆机器前、一定要准备好螺丝盒！养成好的习惯你会受益终身！）4、将机器放置在有足够大空间的桌子上，在保证安全、有空间的前提下修机器也是必要的！进入正式拆装环节：打开上→取出硒鼓→拆除前门注意左右2处搭扣，小心不要弄断！不是从这里拆哦！上海能佳商贸有限公司| 内部培训专用文档3将机器倒放，用一字螺丝刀从这里撬开，左右各一处上海能佳商贸有限公司| 内部培训专用文档4上海能佳商贸有限公司 | 内部培训专用文档5顶开一个卡扣，然后向前抽出向上取下按键上海能佳商贸有限公司 | 内部培训专用文档6顶开此处一个卡扣，拆除左侧盖将机器侧放，顶开下方一个卡扣、卸下后方1颗螺丝和1个卡上海能佳商贸有限公司 | 内部培训专用文档7用心观察，是可以看到卡扣所在位置箭头的！上海能佳商贸有限公司 | 内部培训专用文档8拆除右盖后的样子顶开此处硒鼓驱动齿轮活动铰链上海能佳商贸有限公司 | 内部培训专用文档9顶开此处上盖卡扣，左右2处。

拆除上盖上海能佳商贸有限公司 | 内部培训专用文档103颗螺丝，卸下主板上海能佳商贸有限公司 | 内部培训专用文档11拔出鼓接地线及其他线缆上海能佳商贸有限公司 | 内部培训专用文档12卸下此排线槽3颗螺丝，拆下加热组件13上海能佳商贸有限公司 | 内部培训专用文档14拆下加热组件后的样子将加热组件平稳地放在桌子上，左右2颗螺丝卸下上盖15上海能佳商贸有限公司 | 内部培训专用文档16用尖嘴钳松开左右2颗压力弹簧上海能佳商贸有限公司 | 内部培训专用文档17卸下压力释放杆，注意左右方向上海能佳商贸有限公司 | 内部培训专用文档18现在看到的就是定影薄膜组件了卸下左侧盖子上海能佳商贸有限公司 | 内部培训专用文档19拆下定影膜擦除加热陶瓷片表面油污上海能佳商贸有限公司 | 内部培训专用文档20加热陶瓷片下方的热敏电阻 加热陶瓷片下方的热保险注意安装方向不要弄错，否则导致陶瓷片烧毁上海能佳商贸有限公司 | 内部培训专用文档 21重新上油，HP 专用定影膜润滑油均匀涂抹上海能佳商贸有限公司 | 内部培训专用文档 22 使用HP 原装认证定影膜进行更换，并享有3个月保修上海能佳商贸有限公司 | 内部培训专用文档 23 检查压辊轴套是否磨损，轴套磨损会加速定影膜老化、并导致定影膜因压力不均而破损。
