气动电磁阀简介及符号

气动电磁阀产品介绍电磁阀是用来控制流体的自动化基础元件，属于执行器;并不限于液压，气动。

电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到电磁阀。

特点在真空、负压、零压时能正常工作，但通径一般不超过25毫米。

在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

原理气动电磁阀里有密闭的腔，在的不同位置开有通孔，气动电磁阀的每个孔都通向不同的气管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边;气动电磁阀通过控制阀体的移动来档住或漏出不同的排气的孔，而进气孔是常开的，高压气体就会进入不同的排气管，然后通过气动电磁阀的气压来推动气缸的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

气动电磁阀的运行原理我们说的气动电磁阀工作位置（电磁阀开或关），其实指的就是气动电磁阀的阀芯的位置。

阀芯在线圈不通电时处在A位置，在线圈通电时处在B位置。

当气动电磁阀的阀芯处在不同的位置时，对阀体上的各接口起到或是接通或是关闭的作用。

例如，二位电磁阀是指电磁阀的阀芯有两个不同的工作位置（开或关），对气动电磁阀而言就是电磁阀带电状态和失电状态;对其所控制的阀门来说就是阀门的开和关。

二通、三通电磁阀，是指气动电磁阀的阀体上有两个、三个通道口。

二位二通电磁阀具有一进一出的二个通道，是最常见的气动电磁阀;二位三通电磁阀，则是一进二出的三个通道，其中的两出通道分别是对应连接为常开和常闭。

同样，三通、四通、五通也都是指阀体上的流体通道数。

常用气动电磁阀符号在设计过程中，常常需要看气路图。

但是气路图中使用到的种种气动电磁阀符号常常让我们感到为难，因为自控学科出身的人，通常都没有系统学习过机械专业的气动符号标准。

这里，简单介绍一下气路图中通常使用的几种气动电磁阀符号，以便于自控设计人员能够更直观的理解气动电磁阀气路图。

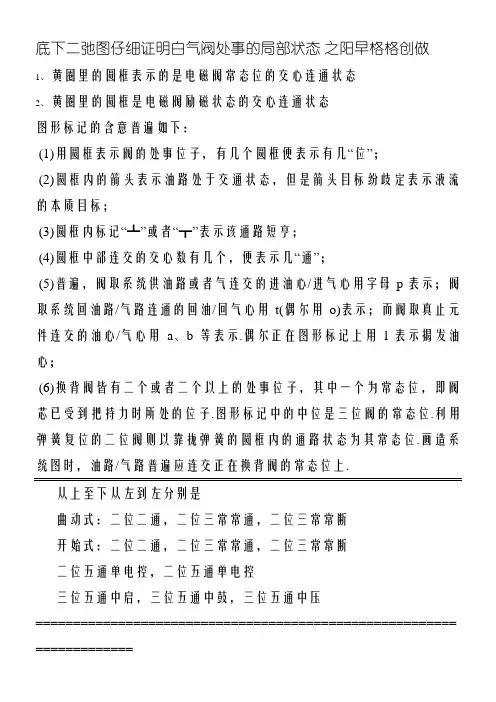

底下二弛图仔细证明白气阀处事的局部状态之阳早格格创做
1、黄圈里的圆框表示的是电磁阀常态位的交心连通状态
2、黄圈里的圆框是电磁阀励磁状态的交心连通状态
图形标记的含意普遍如下：
(1)用圆框表示阀的处事位子，有几个圆框便表示有几“位”；
(2)圆框内的箭头表示油路处于交通状态，但是箭头目标纷歧定表示液流的本质目标；
(3)圆框内标记“┻”或者“┳”表示该通路短亨；
(4)圆框中部连交的交心数有几个，便表示几“通”；
(5)普遍，阀取系统供油路或者气连交的进油心/进气心用字母p表示；阀取系统回油路/气路连通的回油/回气心用t(偶尔用o)表示；而阀取真止元件连交的油心/气心用a、b等表示.偶尔正在图形标记上用l表示揭发油心；
(6)换背阀皆有二个或者二个以上的处事位子，其中一个为常态位，即阀芯已受到把持力时所处的位子.图形标记中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠拢弹簧的圆框内的通路状态为其常态位.画造系统图时，油路/气路普遍应连交正在换背阀的常态位上.
从上至下从左到左分别是
曲动式：二位二通，二位三常常通，二位三常常断
开始式：二位二通，二位三常常通，二位三常常断
二位五通单电控，二位五通单电控
三位五通中启，三位五通中鼓，三位五通中压
======================================================== =============
以三位四通举例，P,T,A，B，,
A ,B取其余孔短亨时，油缸压力，没有变，那便是保压回路（比圆
O阀）
P取T短亨时，便可用于调压回路，（比圆Y阀）
P取T相通时，便可用于缷荷，（比圆M阀）
《液压技能脚册》范存德主编的，内里闭于液压的很周到。

附图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
电磁阀符号解释：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

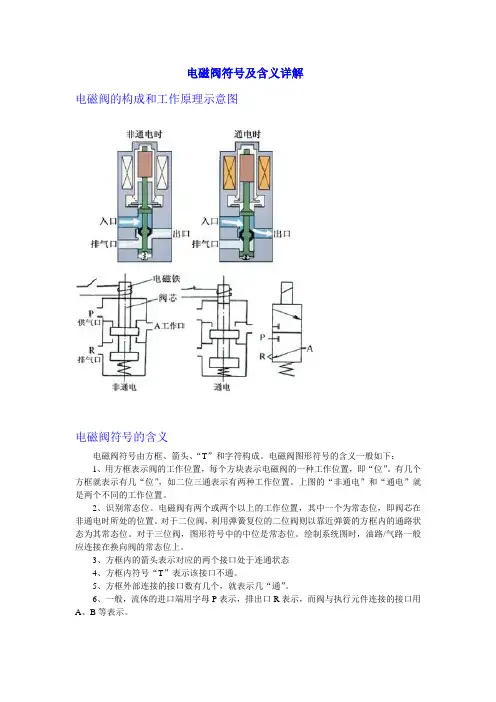

电磁阀符号及含义详解
电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位态时，R和A通。

下面两张图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

下面两张图详细说明了气阀工作的全部状态之吉白夕凡创作2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置, 有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态, 但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个, 就暗示几“通”；(5)一般, 阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置, 其中一个为常态位, 即阀芯未受到操纵力时所处的位置.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位.绘制系统图时, 油路/气路一般应连接在换向阀的常态位上.从上至下从左到右分别是直动式：两位两通, 两位三通常通, 两位三通常断先导式：两位两通, 两位三通常通, 两位三通常断两位五通单电控, 两位五通双电控三位五通中封, 三位五通中泄, 三位五通中压========================================================= ============以三位四通举例, P,T,A, B, ,A ,B与其它孔欠亨时, 油缸压力, 不变, 这就是保压回路（例如O阀）P与T欠亨时, 就可用于调压回路, （例如Y阀）P与T相通时, 就可用于缷荷, （例如M阀）《液压技术手册》范存德主编的, 里面关于液压的很全面。

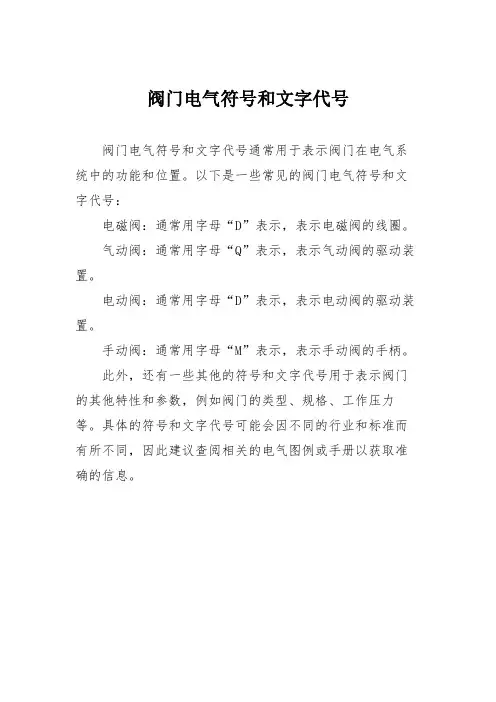

阀门电气符号和文字代号
阀门电气符号和文字代号通常用于表示阀门在电气系统中的功能和位置。

以下是一些常见的阀门电气符号和文字代号：
电磁阀：通常用字母“D”表示，表示电磁阀的线圈。

气动阀：通常用字母“Q”表示，表示气动阀的驱动装置。

电动阀：通常用字母“D”表示，表示电动阀的驱动装置。

手动阀：通常用字母“M”表示，表示手动阀的手柄。

此外，还有一些其他的符号和文字代号用于表示阀门的其他特性和参数，例如阀门的类型、规格、工作压力等。

具体的符号和文字代号可能会因不同的行业和标准而有所不同，因此建议查阅相关的电气图例或手册以获取准确的信息。

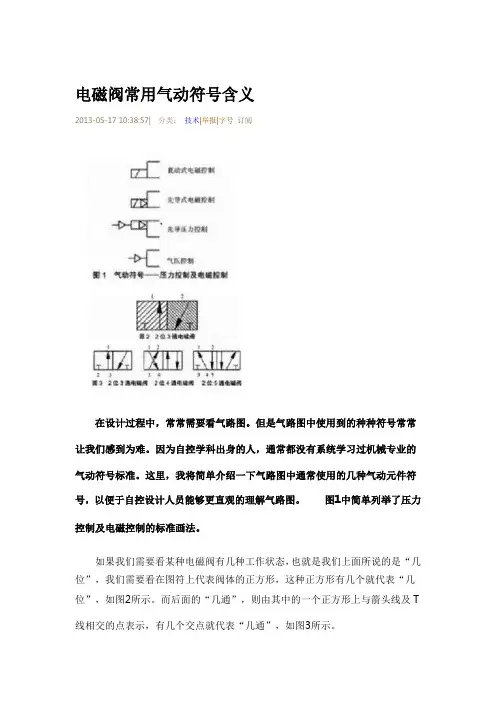

电磁阀常用气动符号含义2013-05-17 10:38:57| 分类：技术|举报|字号订阅在设计过程中，常常需要看气路图。

但是气路图中使用到的种种符号常常让我们感到为难。

因为自控学科出身的人，通常都没有系统学习过机械专业的气动符号标准。

这里，我将简单介绍一下气路图中通常使用的几种气动元件符号，以便于自控设计人员能够更直观的理解气路图。

图1中简单列举了压力控制及电磁控制的标准画法。

如果我们需要看某种电磁阀有几种工作状态，也就是我们上面所说的是“几位”，我们需要看在图符上代表阀体的正方形，这种正方形有几个就代表“几位”，如图2所示。

而后面的“几通”，则由其中的一个正方形上与箭头线及T 线相交的点表示，有几个交点就代表“几通”，如图3所示。

这些电磁阀的气动符号中代表阀体的正方形内通常标注有箭头或“T”线，箭头表示气流方向，双向箭头表示气流可以双向流动。

字母“T”则表示截止。

在电磁阀的气动符号上．通常还会有一些字母标志，以表明电磁阀的各个通路的大致用途。

以两位五通电磁阀为例：五通电磁阀一般为1个进气口(用字母P表示)．两个排气口(用字母R表示)，两个工作口(用字母A、B表示)。

通常阀体都会有功气口用数字表示,符合ISO 5599标准(两位五通和三位五通方向阀)1 进气口2,4 工作口或输出口3,5 排气口12,14 控制口10 输出信号清零的控制口81,91 外控口82,84 控制气路排气口气口用字母表示(实际中常见)A,B,C 工作口或输出口P 进气口R,S,T 排气口L 泄漏口X,Y,Z 控制口电磁阀符号解释前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T 线）有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

电磁阀符号注释—气动电磁阀图形符号，图形符号的含义一般如下：(1)用方框表示阀的工作，有几个方框就表示有几“位”；气动电磁阀图形符号(2)方框内的箭头表示油处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“┻”或“┳”表示该通不通；(4)方框外部连接的接口数有几个，就表示几“通”；(5)一般，阀与系统供油或气咱连接的进油口/进气口用字母p表示；阀与系统回油/气连通的回油/回气口用t(有时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

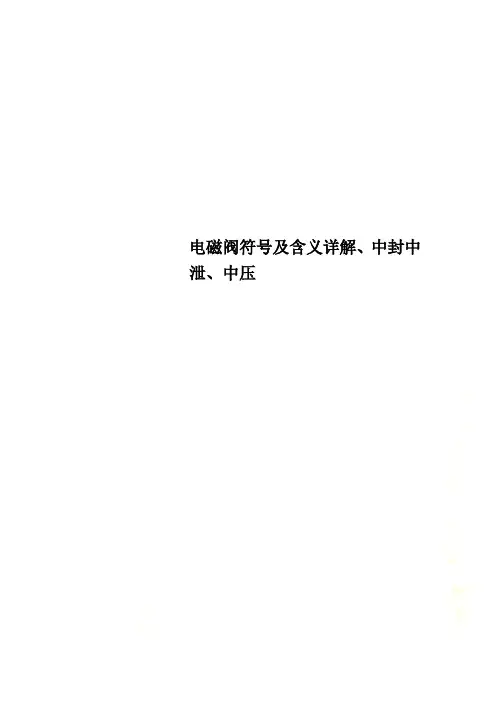

电磁阀符号及含义详解、中封中泄、中压
下面两张图详细说明了气阀工作的全部状态
1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有
时用o)表示；而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口；
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
============================================。

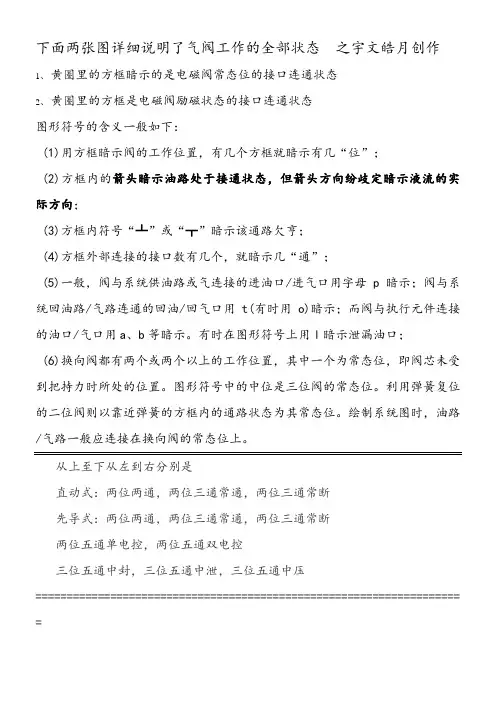

下面两张图详细说明了气阀工作的全部状态之宇文皓月创作1、黄圈里的方框暗示的是电磁阀常态位的接口连通状态2、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置，有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态，但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个，就暗示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示。

有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到把持力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压==================================================================== =以三位四通举例，P,T,A，B，,A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O阀）P与T欠亨时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。

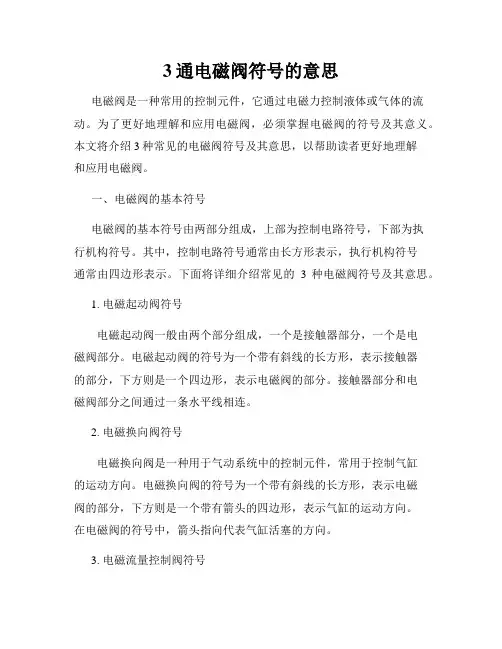

3通电磁阀符号的意思电磁阀是一种常用的控制元件，它通过电磁力控制液体或气体的流动。

为了更好地理解和应用电磁阀，必须掌握电磁阀的符号及其意义。

本文将介绍3种常见的电磁阀符号及其意思，以帮助读者更好地理解和应用电磁阀。

一、电磁阀的基本符号电磁阀的基本符号由两部分组成，上部为控制电路符号，下部为执行机构符号。

其中，控制电路符号通常由长方形表示，执行机构符号通常由四边形表示。

下面将详细介绍常见的3种电磁阀符号及其意思。

1. 电磁起动阀符号电磁起动阀一般由两个部分组成，一个是接触器部分，一个是电磁阀部分。

电磁起动阀的符号为一个带有斜线的长方形，表示接触器的部分，下方则是一个四边形，表示电磁阀的部分。

接触器部分和电磁阀部分之间通过一条水平线相连。

2. 电磁换向阀符号电磁换向阀是一种用于气动系统中的控制元件，常用于控制气缸的运动方向。

电磁换向阀的符号为一个带有斜线的长方形，表示电磁阀的部分，下方则是一个带有箭头的四边形，表示气缸的运动方向。

在电磁阀的符号中，箭头指向代表气缸活塞的方向。

3. 电磁流量控制阀符号电磁流量控制阀是一种可以通过控制电磁力来调节流体流量的控制元件。

电磁流量控制阀的符号为一个带有斜线的长方形，表示电磁阀的部分，长方形上方带有一条横线，并有一个向上的箭头。

这条横线代表流体的流动，箭头表示流体的方向。

以上是3种常见的电磁阀符号及其意思。

掌握了这些符号的意义，我们就能更好地理解和应用电磁阀。

在实际应用中，电磁阀的符号还可能根据具体情况进行变化，因此在具体使用时还需要参考相应的标准和文档。

总结：通过本文的讲解，我们了解了电磁阀的基本符号及其意思，包括电磁起动阀符号、电磁换向阀符号和电磁流量控制阀符号。

掌握这些符号的意义，有助于我们更好地理解和应用电磁阀。

当然，在实际使用中也需要参考相应的标准和文档，以确保正确使用电磁阀。

电磁阀作为一种重要的控制元件，在工业自动化领域中具有广泛的应用前景。

希望本文的介绍能对读者在电磁阀的理解和应用方面起到一定的帮助。

上面两张图具体说明了气阀工作的全部形态之杨若古兰创作
1、黄圈里的方框暗示的是电磁阀常态位的接口连通形态
2、黄圈里的方框是电磁阀励磁形态的接口连通形态
图形符号的含义普通如下：
(1)用方框暗示阀的工作地位，有几个方框就暗示有几“位”；
(2)方框内的箭头暗示油路处于接通形态，但箭头方向纷歧定暗示液流的实际方向；
(3)方框内符号“┻”或“┳”暗示该通路欠亨；
(4)方框内部连接的接口数有几个，就暗示几“通”；
(5)普通，阀与零碎供油路或气连接的进油口/进气口用字母p暗示；阀与零碎回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与履行元件连接的油口/气口用a、b等暗示.有时在图形符号上用l暗示泄露油口；
(6)换向阀都有两个或两个以上的工作地位，其中一个为常态位，即阀芯未受到把持力时所处的地位.图形符号中的中位是三位阀的常态位.利用弹簧复位的二位阀则以靠近弹簧的方框内的通路形态为其常态位.绘制零碎图时，油路/气路普通应连接在换向阀的常态位上.
从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
=============================================== ======================
以三位四通举例，P,T,A，B，,
A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O
阀）
P与T欠亨时，就可用于调压回路，（例如Y阀）
P与T相通时，就可用于缷荷，（例如M阀）
《液压技术手册》范存德主编的，里面关于液压的很全面。

气动电磁阀在化工生产中应用十分广泛，通常它被用来加装在气动执行机构的气路上，通过控制气路的通断来控制阀门的开关。

但在实际工程设计应用中，由于自控出身的仪表设计人员通常都没有接受过关于电磁阀及其气动符号等系统全面的基础知识，这对于选择、设计出合适的气路图是一个很大的障碍。

本文将从气动电磁阀的基本概念入手，用通俗的工程语言予以介绍。

气动电磁阀是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过气动电磁阀的油的压力来推动油刚的活塞，这样通过控制气动电磁阀的电磁铁的电流就控制了整个电磁阀的机械运动。

我们在工程设计中比较常用的气动电磁阀有二位三通电磁阀、二位四通电磁阀、二位五通电磁阀等。

那么，这个“位”和“通”代表什么含义呢？通常，气动电磁阀具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。

阀芯的工作位置有几个，该电磁阀就叫几位电磁阀。

而阀体上的接口，也就是气动电磁阀的通路数，有几个通道口，该电磁阀就叫几通电磁阀。

常用气动电磁阀符号：在设计过程中，常常需要看气路图。

上面提到的各种气动电磁阀化身为各自相应的气动符号出现在图纸上。

但是气路图中使用到的种种气动电磁阀符号常常让我们感到为难，因为自控学科出身的人，通常都没有系统学习过机械专业的气动符号标准。

这里，简单介绍一下气路图中通常使用的几种气动电磁阀符号，以便于自控设计人员能够更直观的理解气动电磁阀气路图。

图1中简单列举了压力控制及电磁控制的标准画法。

这些气动电磁阀符号中代表阀体的正方形内通常标注有箭头或“”线，箭头表示气流方向，双向箭头表示气流可以双向流动。

字母“”则表示截止。

在气动电磁阀的气动符号上，通常还会有一些字母标志，以表明电磁阀的各个通路的大致用途。

以两位五通电磁阀为例：五通电磁阀一般为个进气口（用字母表示），两个排气口（用字母表示），两个工作口（用字母、表示）。

电磁阀符号电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

一、电磁阀分类下图中，从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压电磁阀符号有两种国际通用的标法，分别是数字标法和字母标法，他们的关系是1（P）进气口，5（R）排气口，3（S）排气口，2（A）工作口1，4（B）工作口2。

二、电磁阀符号前面的“几位”，是指阀门的工作状态，有几个工作状态就是几位，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是指在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

图形符号的含义一般如下：1、用方框表示阀的工作位置，有几个方框就表示有几“位”；2、方框内的箭头表示气路处于接通状态，但箭头方向不一定表示气流的实际方向；3、方框内符号“┻”或“┳”表示该通路不通；4、方框外部连接的接口数有几个，就表示几“通”；5、一般，阀与系统供油路或气路连接的进油口/进气口用字母P表示；阀与系统回油路/气路连通的回油/回气口用T（有时用O）表示；而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用l表示泄漏油口；6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

下面两张图详细说明了气阀工作的全部状态之马矢奏春创作2、黄圈里的方框暗示的是电磁阀常态位的接口连通状态3、黄圈里的方框是电磁阀励磁状态的接口连通状态图形符号的含义一般如下：(1)用方框暗示阀的工作位置，有几个方框就暗示有几“位”；(2)方框内的箭头暗示油路处于接通状态，但箭头方向纷歧定暗示液流的实际方向；(3)方框内符号“┻”或“┳”暗示该通路欠亨；(4)方框外部连接的接口数有几个，就暗示几“通”；(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p暗示；阀与系统回油路/气路连通的回油/回气口用t(有时用o)暗示；而阀与执行元件连接的油口/气口用a、b等暗示。

有时在图形符号上用l暗示泄漏油口；(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到把持力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

从上至下从左到右分别是直动式：两位两通，两位三通常通，两位三通常断先导式：两位两通，两位三通常通，两位三通常断两位五通单电控，两位五通双电控三位五通中封，三位五通中泄，三位五通中压========================================================= ============以三位四通举例，P,T,A，B，,A ,B与其它孔欠亨时，油缸压力，不变，这就是保压回路（例如O阀）P与T欠亨时，就可用于调压回路，（例如Y阀）P与T相通时，就可用于缷荷，（例如M阀）《液压技术手册》范存德主编的，里面关于液压的很全面。

电气原理图的电磁阀符号介绍及原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、T和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即位，有几个方框就表示有几位，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号┻或┳表示该通路不通;
4、方框外部连接的接口数有几个，就表示几通;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：
前面的几位，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。

而后面的几通，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：。

气动电磁阀符号及含义详解气动电磁阀是一种控制气流的设备，其符号的含义是指示气动电磁阀在控制系统中的位置、方向和功能。

下文将详细解释气动电磁阀符号及其含义。

1. 外接线路符号：这是气动电磁阀最常见的符号之一。

它代表气动电磁阀与其他设备之间的连接方式。

通常，符号中的箭头指示了气流或电路的方向，以便其他设备可以相应地连接。

2. 手动操作符号：当要手动操作气动电磁阀时，经常使用这个符号。

它通常表示在气动电磁阀上有一个手动控制按钮或开关，可以切换电磁阀的状态。

例如，只需按下或拉出按钮即可打开或关闭阀门，或者将开关从一个位置移动到另一个位置即可改变气路的流动方向。

3. 位置选择符号：这个符号通常用于多位气动电磁阀，它指示每个位置的阀门状态（开、关、中间位置）。

这有助于确保操作员了解阀门在系统中的位置和状态。

4. 联动符号：联动符号表示两个或多个气动电磁阀的操作是联动的。

它通常用于需要同时操作多个部件的自动化系统中。

5. 充气符号：这个符号表示需要将气动电磁阀的内部充气，然后才能使用。

在某些情况下，内部的气体可能需要排出，这时该符号会被替换为“排气”符号。

6. 状态指示符号：当气动电磁阀设置为手动操作时，通常需要这种符号。

它表示当前阀门的状态，包括开、关或中间位置。

7. 操作方向符号：操作方向符号指示气体流动的方向，以提供流程操作的信息。

箭头所指方向表示气流的流动方向。

8. 手动恢复符号：这个符号表示气动电磁阀可以通过手动操作进行复位。

这通常是因为气动电磁阀可能出现断电或其他故障，导致阀门无法打开或关闭。

总之，气动电磁阀符号及其含义有很多，每个符号都具有特定的含义和作用。

深入了解这些符号可帮助用户更好地了解如何使用气动电磁阀，并将其正确地集成到自动化系统中。

电磁阀符号原理图及介绍时间：2014-08-30 来源：上海丹可电磁阀点击： 895 次电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者了解产品功能。

在设计过程中，常常需要看气路图。

各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁阀符号。

电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀原理图：前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

三位五通电磁阀有三种形式：中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，进气口关闭。

中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。
