电磁阀符号及含义详解、中封中泄、中压

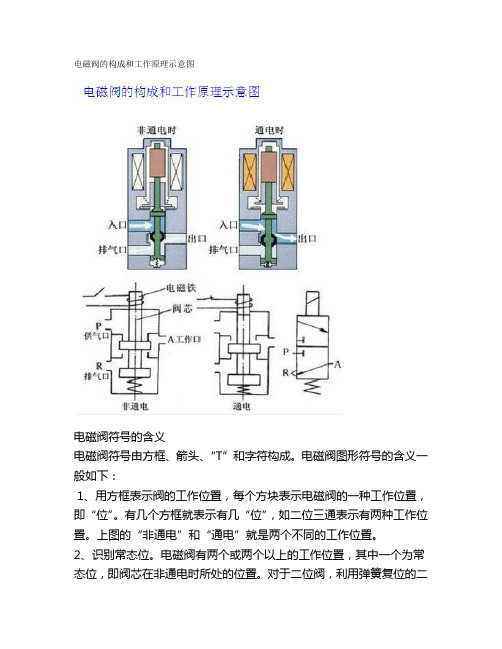

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二
位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位态时，R和A通。

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位
态时，R和A通。

下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

附图：从上至下从左到右分别是
直动式：两位两通，两位三通常通，两位三通常断
先导式：两位两通，两位三通常通，两位三通常断
两位五通单电控，两位五通双电控
三位五通中封，三位五通中泄，三位五通中压
电磁阀符号解释：
前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。

而后面的“几通”，是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点)，就是几通。

图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

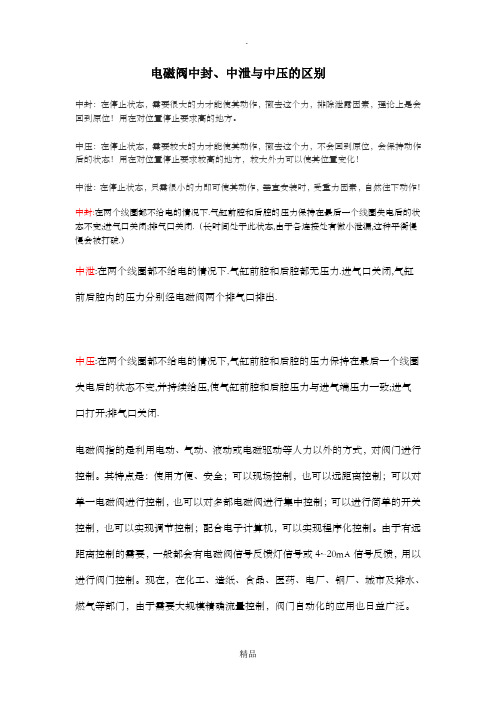

电磁阀中封、中泄与中压的区别中封：在停止状态，需要很大的力才能使其动作,撤去这个力，排除泄露因素，理论上是会回到原位!用在对位置停止要求高的地方.中压：在停止状态，需要较大的力才能使其动作，撤去这个力，不会回到原位，会保持动作后的状态！用在对位置停止要求较高的地方，较大外力可以使其位置变化！中泄:在停止状态，只需很小的力即可使其动作,垂直安装时,受重力因素，自然往下动作！中封:在两个线圈都不给电的情况下。

气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变；进气口关闭；排气口关闭.（长时间处于此状态，由于各连接处有微小泄漏,这种平衡慢慢会被打破。

）中泄：在两个线圈都不给电的情况下。

气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变，并持续给压,使气缸前腔和后腔压力与进气端压力一致；进气口打开；排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。

其特点是：使用方便、安全;可以现场控制，也可以远距离控制；可以对单一电磁阀进行控制，也可以对多部电磁阀进行集中控制;可以进行简单的开关控制，也可以实现调节控制;配合电子计算机，可以实现程序化控制。

由于有远距离控制的需要，一般都会有电磁阀信号反馈灯信号或4～20mA信号反馈，用以进行阀门控制。

现在,在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制,阀门自动化的应用也日益广泛.电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备.经过多年的发展，我国的阀门企业数量居全世界第一，各种大小电磁阀企业约6000余家，其中年产值超过500万元的有900家。

从产品情况来看，我国阀门行业目前已经能生产十几大类产品,如电磁阀,闸阀、截止阀、球阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等，最高使用温度达到570℃，最低为—196℃，最高压力为600MPa，最大通径达到5350毫米.PNP与NPN型传感器根本的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态,属于开关型传感器。

三位五通电磁阀中封、中泄、中压你都了解吗？
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

三位五通电磁阀是采用双电控线圈，当两个电磁铁都不得电时，阀芯在两侧弹簧的平衡推动下处于中间位置，这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。

中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀你应该了解了吧。

电磁阀中封、中泄与中压的区别中封：在停止状态，需要很大的力才能使其动作，撤去这个力，排除泄露因素，理论上是会回到原位！用在对位置停止要求高的地方。

中压：在停止状态，需要较大的力才能使其动作，撤去这个力，不会回到原位，会保持动作后的状态！用在对位置停止要求较高的地方，较大外力可以使其位置变化！中泄：在停止状态，只需很小的力即可使其动作，垂直安装时，受重力因素，自然往下动作！中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。

其特点是：使用方便、安全；可以现场控制，也可以远距离控制；可以对单一电磁阀进行控制，也可以对多部电磁阀进行集中控制；可以进行简单的开关控制，也可以实现调节控制；配合电子计算机，可以实现程序化控制。

由于有远距离控制的需要，一般都会有电磁阀信号反馈灯信号或4~20mA信号反馈，用以进行阀门控制。

现在，在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制，阀门自动化的应用也日益广泛。

电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备。

经过多年的发展，我国的阀门企业数量居全世界第一，各种大小电磁阀企业约6000余家，其中年产值超过500万元的有900家。

从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如电磁阀，闸阀、截止阀、球阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等，最高使用温度达到570℃，最低为-196℃，最高压力为600MPa，最大通径达到5350毫米。

电磁换向阀是用电磁铁推动阀芯，从而变换流体流动方向的控制阀。

电磁换向阀符号：
P表示压力的入口,A\B是出口,R\S排气口,T表示截止不通,箭头的表示介质的流向
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
(3)方框内符号“┻”或“┳”表示该通路不通;
(4)方框外部连接的接口数有几个，就表示几“通”;
(5)一般，阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位
态时，R和A通。

下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电磁阀中封、中泄与中压的区别地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容电磁阀中封、中泄与中压的区别中封：在停止状态，需要很大的力才能使其动作，撤去这个力，排除泄露因素，理论上是会回到原位！用在对位置停止要求高的地方。

中压：在停止状态，需要较大的力才能使其动作，撤去这个力，不会回到原位，会保持动作后的状态！用在对位置停止要求较高的地方，较大外力可以使其位置变化！中泄：在停止状态，只需很小的力即可使其动作，垂直安装时，受重力因素，自然往下动作！中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。

其特点是：使用方便、安全；可以现场控制，也可以远距离控制；可以对单一电磁阀进行控制，也可以对多部电磁阀进行集中控制；可以进行简单的开关控制，也可以实现调节控制；配合电子计算机，可以实现程序化控制。

由于有远距离控制的需要，一般都会有电磁阀信号反馈灯信号或4~20mA 信号反馈，用以进行阀门控制。

现在，在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制，阀门自动化的应用也日益广泛。

电磁阀符号及含义详解
电磁阀符号及含义详解：
1.用方框表示阀的工作位置，有几个方框就表示有几“位”。

2.方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向。

3.方框内符号“┻”或“┳”表示该通路不通。

4.方框外部连接的接口数有几个，就表示几“通”。

5.一般，阀与系统供油路或气路连接的进油口/进气口用字母P 表示；阀与系统回油路/气路连通的回油/回气口用T（有时用字母O）表示；而阀与执行元件连接的油口/气口用A、B等表示。

有时在图形符号上用L表示泄漏油口。
