电磁阀符号介绍
- 格式:doc
- 大小:90.00 KB
- 文档页数:2

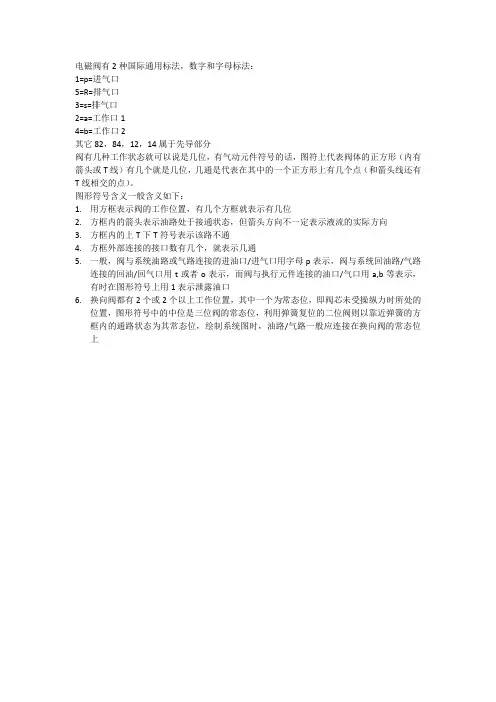

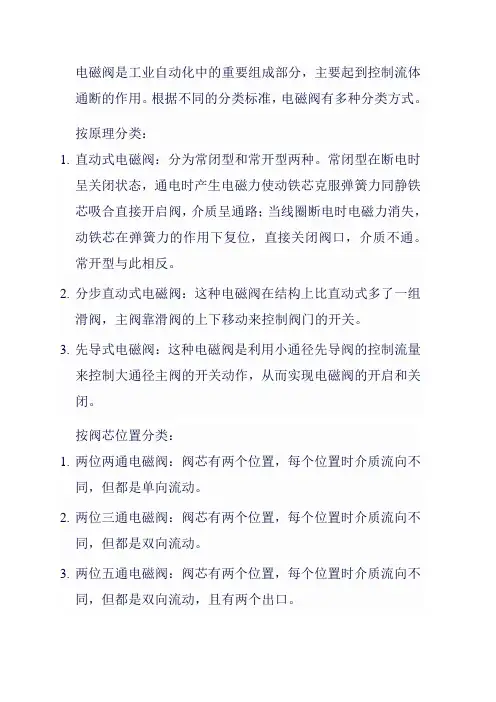

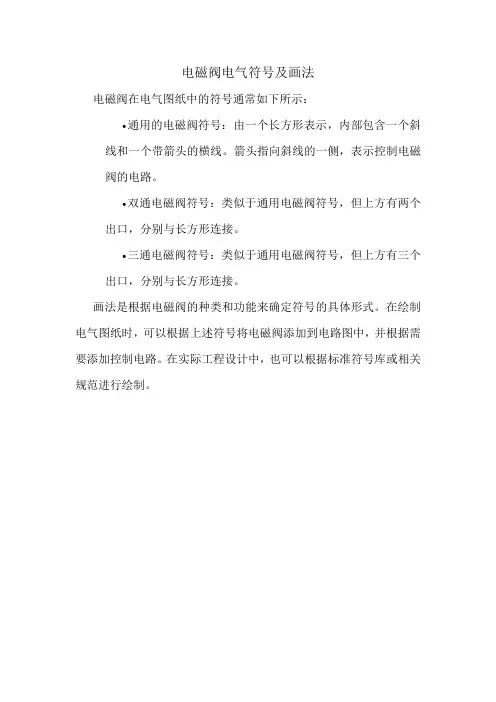

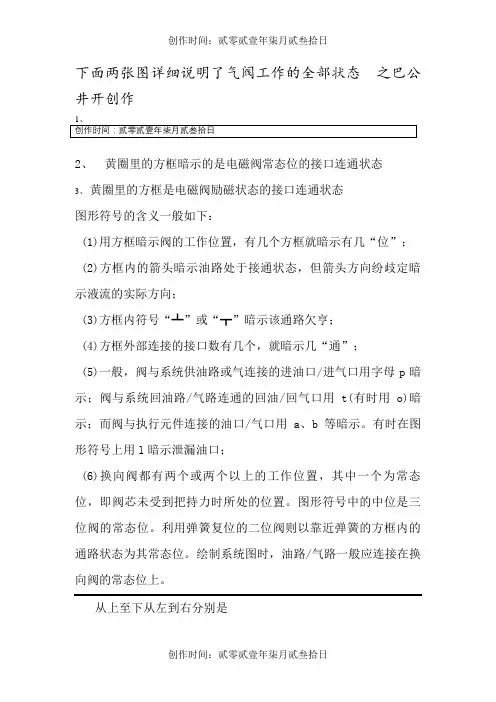

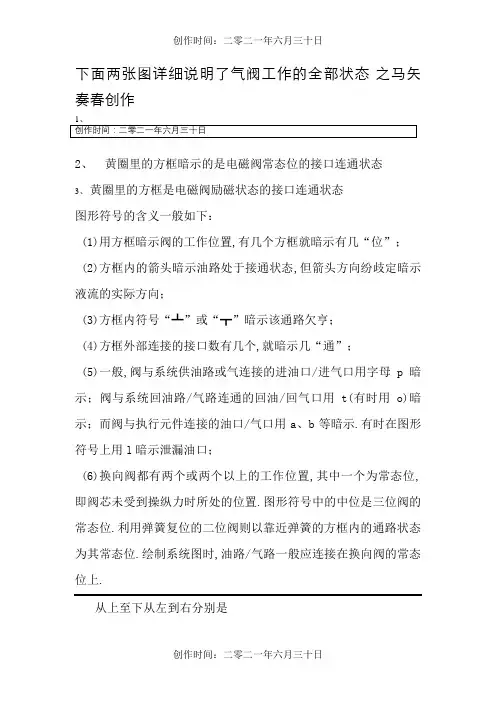

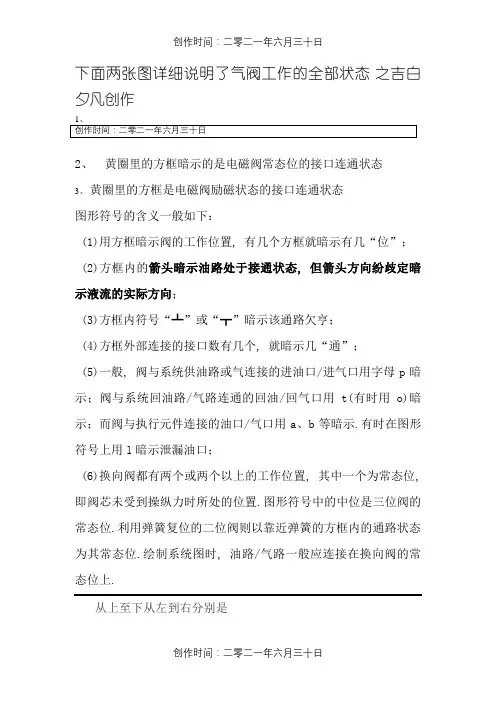

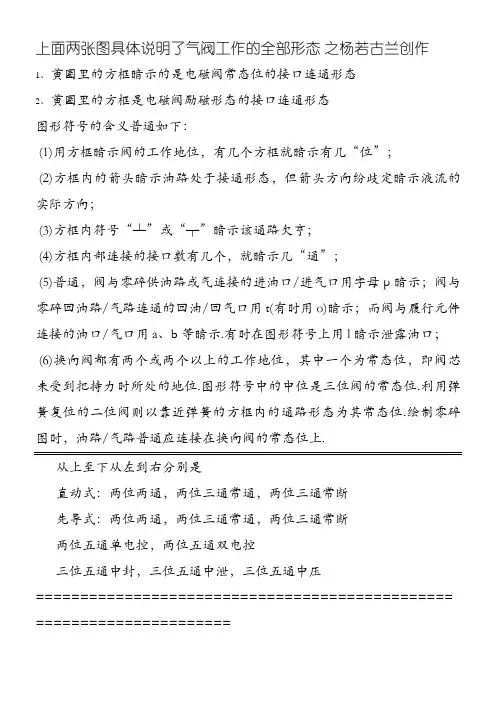

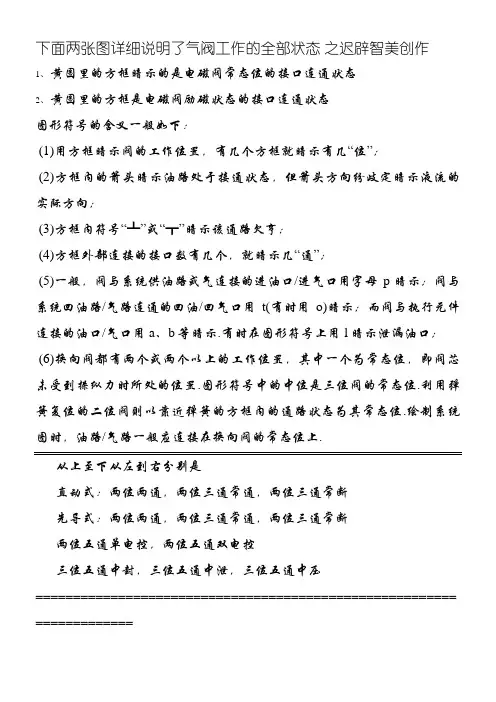

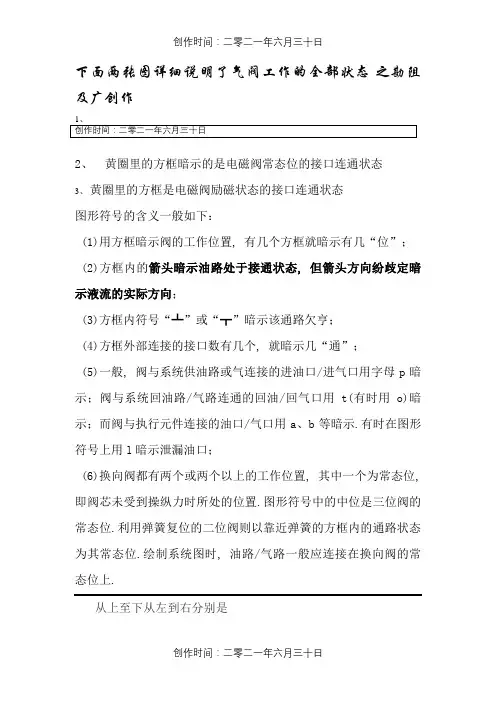

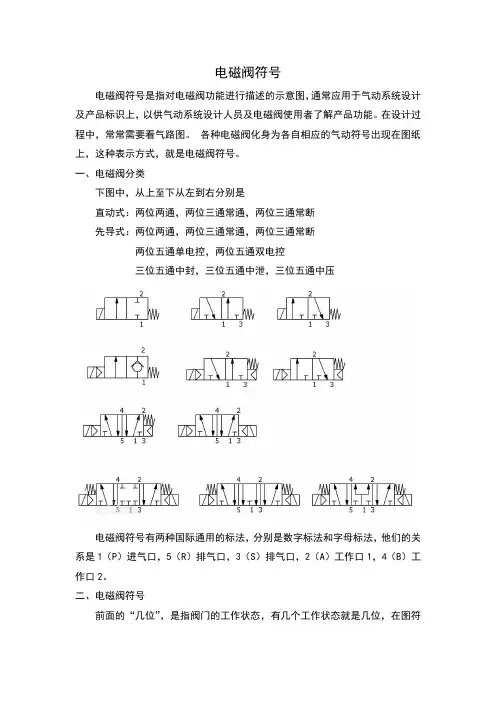

一、附图:从上至下从左到右分别是
直动式:两位两通,两位三通常通,两位三通常断
先导式:两位两通,两位三通常通,两位三通常断
两位五通单电控,两位五通双电控
三位五通中封,三位五通中泄,三位五通中压
二、三位五通阀与两位五通阀比较
三位五通比两位五通多一个位置,指的就是电磁阀的主阀芯多了一个中间位置。三位五通阀的中间位置又分为中闭、中压、中泄三种:
1.中闭指阀门阀芯在中间位置时气缸两个口关闭,造成气缸两头的气体排不掉,气缸可以停在中间任意位置,这是两位五通做到不到的;
2.中压指阀芯在中间位置时气缸的两个进气口同时进气,也造成气缸停在当中;
3.中泄指气缸两个进气口同时通气,气体全排走,这样气缸就可以没有固定位置了,可以手动操作。
以上是两位五通阀无法实现的,三位五通在气缸停在当中的应用中的应用中最多。
