B单晶硅片检验报告

一、尺寸类 A.边长 125/156 B.对角线Φ C.厚度 (180/200)
多晶检验项目
二、性能类 一、尺寸类 A.边长 B.对角线Φ C.厚度 A.少子寿命 B.导电类型 C.电阻率
三、外观类 A.梯形片 菱形片 B.弯曲片 翘曲片 C.台阶片 线痕片 D.崩边 E.微晶 分布晶 大晶粒 F.碎片 缺口 亮边 裂 纹/裂痕 划痕 亮线 沾污 色差 针孔 密集线痕 硅晶脱落 边缘毛糙
31 Hunan Red Sun Photoelectricity Science & Technology Co., Ltd. 湖南红太阳光电科技有限公司
3-10其他不良—大晶粒
大晶粒 多晶硅片上某个连续 分布的晶粒面积占总 面积的1/4以上。 合格：无大晶粒
32 Hunan Red Sun Photoelectricity Science & Technology Co., Ltd. 湖南红太阳光电科技有限公司
21 Hunan Red Sun Photoelectricity Science & Technology Co., Ltd. 湖南红太阳光电科技有限公司
多晶-线痕片
密集线痕
凹痕
22 Hunan Red Sun Photoelectricity Science & Technology Co., Ltd. 凸痕 湖南红太阳光电科技有限公司
针孔 针孔
硅晶脱落
27 Hunan Red Sun Photoelectricity Science & Technology Co., Ltd. 湖南红太阳光电科技有限公司
其他不良—沾污
硅片表面肉眼可见的某种 颜色的花样。如：指纹、水 渍、有机物、灰尘以及腐蚀 氧化。

《硅单晶中Ⅲ-Ⅴ族杂质的光致发光测试方法》国家标准验证报告一、试验说明在制订该标准时，为核实SEMI MF 1389-0704标准“Test methods for photoluminescence analysis of single crystal silicon for III-V impurities标准”中的精密度数值做该试验。

二、试验内容选取一片 3英寸非掺、低位错N型硅单晶抛光片，在其中心位置划取一合适尺寸的测量样品做单个实验室精密度试验，重复测量磷和含硼含量十次。

三、验证试验3.1测量仪器3.1.1低温恒温器-采用开式循环液氦浸没方式,保持样品测试温度在4.2K。

3.1.2样品架-用有良好热传导性的金属制成，在不引起样品应力的过度变化基础上，通过适当方法固定样品以避免谱线分裂。

3.1.3激发光源—可以激发硅单晶产生发射光谱。

激光器波长为532nm，为保证精确的测量激光强度必须可控并且稳定。

3.2试剂及试样制备3.2.1 试剂3.2.1.1纯水—电阻率大于18MΩ,以下试剂配制所用水均为ASTM 指南D5127中描述的E1型水。

3.2.1.2 硝酸（HNO3），65%，分析纯。

3.2.1.3 氢氟酸（HF），48%，分析纯。

3.2.1.4双氧水（H2O2），30%，分析纯。

3.2.1.5 混酸，（1：1：1：25）HNO3：HF：H2O2：H2O。

3.2.2 试样制备按3.2.2.1条---3.2.2.2条操作以去除样品上所有工艺过程带来的损伤及表面污染物，经过化学—机械抛光的薄片，不需要做进一步的制备。

3.2.2.1根据样品尺寸大小配制混酸（1：1：1：25）HNO3：HF：H2O2：H2O适当体积，腐蚀样品。

3.2.2.2或者使用一种合适抛光液，对样品表面进行化学—机械抛光。

3.2.2.3 腐蚀以后会造成样品的荧光效率下降，使用适当的化学—机械抛光会相应减少样品腐蚀造成的荧光效率下降，因此推荐在腐蚀后1-2小时之内将样品尽快放入低温恒温器中。

抽检抽检标准抽样数缺陷数检验结果gmt282812003g12534合格不合格不良品处置让步接受挑选返工报废检验项目检验要求检验结果判定表面洁净无沾污色斑

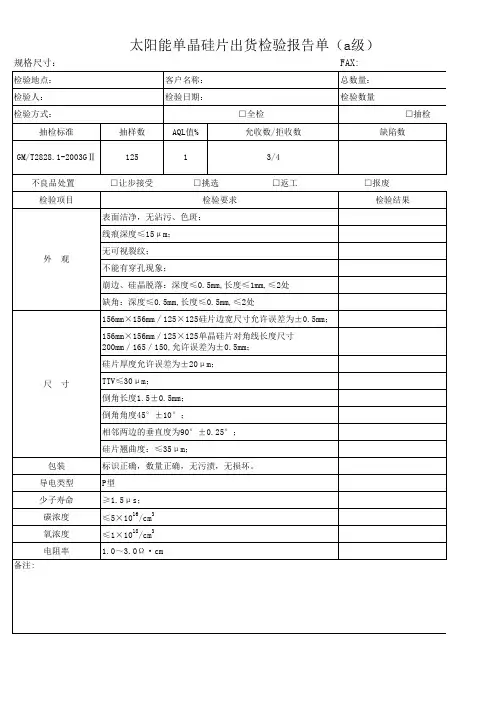

太阳能单晶硅片出货检验报告单（a级）
规格尺寸：
检验地点： 检验人： 检验方式： 抽检标准 GM/T2828.1-2003GⅡ 不良品处置 检验项目 抽样数 125 □让步接受 AQL值% 1 □挑选 检验要求 表面洁净，无沾污、色斑； 线痕深度≤15μ m； 外 观 无可视裂纹； 不能有穿孔现象； 崩边、硅晶脱落：深度≤0.5mm,长度≤1mm,≤2处 缺角：深度≤0.5mm,长度≤0.5mm,≤2处 156mm³156mm／125³125硅片边宽尺寸允许误差为±0.5mm； 156mm³156mm／125³125单晶硅片对角线长度尺寸 200mm／165／150,允许误差为±0.5mm； 硅片厚度允许误差为±20μ m； 尺 寸 TTV≤30μ m； 倒角长度1.5±0.5mm； 倒角角度45°±10°； 相邻两边的垂直度为90°±0.25°； 硅片翘曲度：≤35μ m； 包装 导电类型 少子寿命 碳浓度 氧浓度 电阻率 备注: 标识正确，数量正确，无污渍，无损坏。 P型 ≥1.5μ s； ≤5³10 /cm
16 3
FAX:
客户名称： 检验日期： □全检 允收数/拒收数 3/4 □返工 □报废 检验结果 总数量： 检验数量 □抽检 缺陷数
≤1³1018/cm3 1.0～3.0Ω ²cm
检验结果 ■合格 宽到0.7mm但不能超过 崩边可适当放到

硅胶制品质量检测报告【最新版】硅胶制品质量检测报告厨房电器检测范围:厨房电器(换气扇、电饭煲、电磁炉、豆浆机、电水壶、榨汁机、微波炉、电压力锅、面包机、咖啡机、电烤箱、打蛋器、酸奶机、电炖锅)CID艾达检测机构检测项目:标志和说明、对触电带电部件的防护、输入功率和电流、工作温度下的泄漏电流和电气强度、结构、电源连接和外部软线、接地措施、电气间隙爬电距离和固体绝缘、耐热和耐燃检测依据:GB 4706.1-2005、GB 4706.30-2008、GB 4706.19-2008、GB 4706.14-2008等检测范围:生活家电(挂烫机、电熨斗、干衣机、加湿器、抽湿机、室内加热器、空气净化器、电风扇、空调扇、缝纫机)检测项目:标志和说明、对触电带电部件的防护、输入功率和电流、工作温度下的泄漏电流和电气强度、稳定性和机械危险、结构、电源连接和外部软线、接地措施、电气间隙爬电距离和固体绝缘、耐热和耐燃CID艾达检测机构检测依据:GB 4706.1-2005、GB 4706.84-2007、GB 4706.27-2008、GB 4706.48-2009、GB 4706.45-2008、GB 4706.2-2008等检测范围:个人护理设备(电吹风、烫/卷发器、剃须刀、电动牙刷、剃/脱毛器、理发器、足浴盆)检测项目:标志和说明、对触电带电部件的防护、输入功率和电流、耐潮湿、泄漏电流和电气强度、机械强度、电源连接和外部软线、耐热和耐燃CID艾达检测机构检测依据:GB 4706.1-2005、GB 4706.9-2008、GB 4706.10-2008、GB 4706.59-2008、GB 4706.99-2009等暖手宝(电暖袋)检测范围:暖手宝、电暖袋检测项目:标志和说明、对触电带电部件的防护、输入功率和电流、结构、电源连接和外部软线。

检测依据:GB 4706.1-2005、GB 4706.99-2009检测范围:干鞋器检测项目:标志和说明、输入功率和电流、结构、对触电带电部件的防护、工作温度下的泄漏电流和电气强度、耐潮湿、电源连接和外部软线、耐热和耐燃。
