单晶硅片制作工艺流程

单晶硅片单晶炉设备工艺流程单晶硅片的生产是利用单晶炉设备进行的。

单晶炉设备工艺流程包括硅矿炼制、单晶硅制备和晶体生长。

首先，硅矿炼制是单晶硅片制备的第一步。

硅矿是由二氧化硅（SiO2）和杂质组成的，主要包括石英、长石、云母等。

硅矿需要经过多道工序进行炼制，去除杂质，得到高纯度的硅料。

炼制的工艺流程通常包括物料的破碎、磨矿、脱硫、氧化等步骤。

接下来是单晶硅片的制备。

在硅矿炼制过程中得到的高纯度硅料通常以气态或液态的形式存在。

硅片制备的常见方法有气相沉积（CVD）和液相冷凝法。

其中，气相沉积是通过将硅源气体（如三氯化硅）在高温下分解，将生成的纯矽沉积在衬底上生长单晶硅片。

液相冷凝法则是通过在液态硅中加入掺杂剂，控制冷却速度使硅片结晶，得到单晶硅片。

最后是晶体生长。

在晶体生长过程中，需要控制温度、压力、气氛等，来确保单晶硅的纯度和晶体质量。

常用的晶体生长技术有悬浮法、引上法和拉平法等。

其中，悬浮法是将硅料溶解在溶剂中形成熔液，然后通过引入衬底，并控制温度慢慢降低来生长晶体。

引上法则是将熔融的硅料和衬底在一定角度上汇合，通过引上机构逐渐拉伸，使硅料在衬底上生长为单晶。

拉平法则是将硅料加热熔化，在两个旋转的辊子之间拉扁成薄片，再通过快速冷却来生长晶体。

整个单晶硅片制备的工艺流程是相对复杂的，需要经过多道工序才能完成。

在每一个工序中，都需要精确地控制各个参数，以保证最终产品的质量和纯度。

同时，随着技术的发展，人们不断改良和创新工艺流程，以提高单晶硅片制备的效率和质量。

单晶硅生产工艺流程单晶硅是一种高纯度硅（多晶硅）材料，是制造集成电路的重要原料。

以下是单晶硅的生产工艺流程。

1. 原料制备：首先，需要准备高纯度的硅原料。

通常采用冶金法制备多晶硅，将精矿硅石经过矿石选矿、冶炼、纯化等步骤制备出多晶硅。

2. 多晶硅熔制：将多晶硅粉末加入石英坩埚中，并在高温下进行熔制。

在熔化过程中，控制温度、气氛和熔体搅拌以确保硅坯的高纯度和均匀性。

3. 单晶种植：在多晶硅熔体上方放置一个降温导管，通过控制温度差和降温速度，使熔体下降到导管底部形成硅棒。

在降温过程中，导管缓慢抬升，形成一个空心的硅棒。

4. 拉制单晶硅棒：将形成的硅棒放入拉扯机中，通过旋转和拉伸的方式，逐渐将硅棒拉长，并形成所需的直径和长度。

在拉制过程中，需要控制拉速、温度和拉伸力，以确保单晶硅的高纯度和均匀性。

5. 切割晶片：将拉制好的硅棒进行切割，得到所需的硅片。

通常使用金刚石刀盘或线锯进行切割。

切割后的硅片会留下切割痕迹，需要经过后续的抛光处理。

6. 抛光处理：将切割好的硅片进行机械抛光，去除切割痕迹和表面缺陷，使硅片表面光滑均匀。

抛光过程中需要使用磨料和化学溶液，控制抛光时间和速度，以确保硅片的质量和精度。

7. 清洗和包装：对抛光后的硅片进行清洗，去除表面的杂质和污染物。

清洗后，对硅片进行质量检验，确保硅片符合要求。

最后，将合格的硅片进行包装，以防止污染和损坏。

以上是单晶硅的生产工艺流程。

随着电子行业的不断发展，单晶硅的需求也在不断增加，因此，精确控制生产工艺对保证硅片的质量和性能至关重要。

在生产过程中，需要严格控制原料的纯度、温度和处理参数，以确保产品的一致性和稳定性。

单晶硅的工艺流程
单晶硅是一种非常重要的半导体材料，广泛用于制造太阳能电池、集成电路等高科技产品中。

下面将介绍单晶硅的工艺流程。

单晶硅的制备主要分为以下几个步骤：
1. 矽源材料准备：以石英为主要原料，经过破碎、洗涤等工艺处理，得到高纯度的二氧化硅（SiO2）粉末。

2. 熔融石英：将高纯度二氧化硅粉末与硼酸、陶瓷颗粒等添加剂混合，装入石英坩埚中，通过高温熔化形成熔池。

3. 制取单晶种子：在石英坩埚上方的熔池表面，引入单晶硅种子棒。

种子棒通过旋转和升降动作，让熔池中的熔液附着在棒上，形成单晶硅颗粒。

4. 拉扩晶体：通过旋转、升降等运动，将单晶硅颗粒逐渐拉伸并扩展成一根完整的晶体。

在这个过程中，需要控制温度、引入定向凝固等技术，以保证晶体的纯度和结构完整性。

5. 切割晶体：将拉扩出的单晶硅晶体切割成片，通常使用金刚石锯片进行切割。

切割后的晶片称为硅片。

6. 表面处理：将硅片进行表面处理，通常使用化学气相沉积（CVD）等技术，对表面进行清洁、极细加工等处理，以便
后续工序的制造需要。

7. 清洗和检测：对硅片进行严格的清洗和检测，确保硅片的质量和性能指标符合要求。

涉及的检测项目包括晶格缺陷、杂质浓度、电阻率、表面平整度等。

8. 制作器件：根据具体需求，将硅片制作成太阳能电池、集成电路等不同的器件。

这些器件的制作过程包括光刻法、离子注入、扩散等工艺步骤，具体流程根据不同的器件类型而有所不同。

以上就是单晶硅的主要工艺流程。

通过以上工艺步骤的连续进行，我们可以得到高质量的单晶硅材料，并在此基础上制造出各种半导体器件，推动信息技术、能源等领域的发展进步。

单晶硅电磁片生产工艺流程（一）•1、硅片切割，材料准备：•工业制作硅电池所用的单晶硅材料，一般采用坩锅直拉法制的太阳级单晶硅棒，原始的形状为圆柱形，然后切割成方形硅片（或多晶方形硅片），硅片的边长一般为10~15cm，厚度约200~350um，电阻率约1Ω.cm的p型（掺硼）。

•2、去除损伤层：•硅片在切割过程会产生大量的表面缺陷，这就会产生两个问题，首先表面的质量较差，另外这些表面缺陷会在电池制造过程中导致碎片增多。

因此要将切割损伤层去除，一般采用碱或酸腐蚀，腐蚀的厚度约10um。

••3、制绒：•制绒，就是把相对光滑的原材料硅片的表面通过酸或碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。

对于单晶硅来说一般采用NaOH加醇的方法腐蚀，利用单晶硅的各向异性腐蚀，在表面形成无数的金字塔结构，碱液的温度约80度，浓度约1~2%，腐蚀时间约15分钟。

对于多晶来说，一般采用酸法腐蚀。

•4、扩散制结：•扩散的目的在于形成PN结。

普遍采用磷做n型掺杂。

由于固态扩散需要很高的温度，因此在扩散前硅片表面的洁净非常重要，要求硅片在制绒后要进行清洗，即用酸来中和硅片表面的碱残留和金属杂质。

•5、边缘刻蚀、清洗：•扩散过程中，在硅片的周边表面也形成了扩散层。

周边扩散层使电池的上下电极形成短路环，必须将它除去。

周边上存在任何微小的局部短路都会使电池并联电阻下降，以至成为废品。

目前，工业化生产用等离子干法腐蚀，在辉光放电条件下通过氟和氧交替对硅作用，去除含有扩散层的周边。

扩散后清洗的目的是去除扩散过程中形成的磷硅玻璃。

•6、沉积减反射层：•沉积减反射层的目的在于减少表面反射，增加折射率。

广泛使用PECVD淀积SiN ,由于PECVD淀积SiN时,不光是生长SiN作为减反射膜,同时生成了大量的原子氢,这些氢原子能对多晶硅片具有表面钝化和体钝化的双重作用,可用于大批量生产。

•7、丝网印刷上下电极：•电极的制备是太阳电池制备过程中一个至关重要的步骤，它不仅决定了发射区的结构，而且也决定了电池的串联电阻和电池表面被金属覆盖的面积。

单晶硅片制作流程生产工艺流程具体介绍如下：固定：将单晶硅棒固定在加工台上。

切片：将单晶硅棒切成具有精确几何尺寸的薄硅片。

此过程中产生的硅粉采用水淋，产生废水和硅渣。

退火：双工位热氧化炉经氮气吹扫后，用红外加热至300~500℃，硅片表面和氧气发生反应，使硅片表面形成二氧化硅保护层。

倒角：将退火的硅片进行修整成圆弧形，防止硅片边缘破裂及晶格缺陷产生，增加磊晶层及光阻层的平坦度。

此过程中产生的硅粉采用水淋，产生废水和硅渣。

分档检测：为保证硅片的规格和质量，对其进行检测。

此处会产生废品。

研磨：用磨片剂除去切片和轮磨所造的锯痕及表面损伤层，有效改善单晶硅片的曲度、平坦度与平行度，达到一个抛光过程可以处理的规格。

此过程产生废磨片剂。

清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。

此工序产生有机废气和废有机溶剂。

RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。

SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM 溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。

用SPM清洗硅片可去除硅片表面的有机污物和部分金属。

此工序会产生硫酸雾和废硫酸。

DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。

此过程产生氟化氢和废氢氟酸。

APM清洗： APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。

此处产生氨气和废氨水。

HPM清洗：由HCl溶液和H2O2溶液按一定比例组成的HPM，用于去除硅表面的钠、铁、镁和锌等金属污染物。

此工序产生氯化氢和废盐酸。

DHF清洗：去除上一道工序在硅表面产生的氧化膜。

单晶硅切片工艺流程
单晶硅是半导体制造中至关重要的材料，而单晶硅切片则是制造半导体芯片的首要材料之一。

单晶硅切片工艺流程是一个复杂而精细的过程，需要经过多道工序才能得到高质量的单晶硅切片。

下面将介绍一般单晶硅切片的工艺流程。

首先，制备单晶硅切片的工艺过程通常从硅矿石中提取硅元素开始。

硅矿石经过选矿、炼炉等工序，得到高纯度的硅块。

这些高纯度的硅块经过多次提纯，去除杂质，最终形成纯度极高的单晶硅棒。

接下来，得到的单晶硅棒需要通过拉单晶成形成圆柱形的单晶硅棒。

这个过程需要在高温高压的环境下进行，通过拉拔使硅棒逐渐变细变长，获得理想直径和长度的单晶硅棒。

随后，单晶硅棒被放入切割机中，进行切割工艺。

切割机能够将单晶硅棒切割成极薄的硅片，通常厚度在几十微米到几百微米之间。

这些切片将作为后续半导体制造工艺的基础材料。

在切割得到单晶硅切片后，需要进行表面处理工艺。

通常包括抛光和清洗。

抛光是为了消除表面缺陷和提高表面光洁度，以保证后续工艺的准确性和稳定性。

清洗则是为了去除表面杂质，确保单晶硅切片的纯净度。

最后，经过表面处理后的单晶硅切片将被检测和分级。

检测主要包括对切片尺寸、厚度、表面质量等进行检查，以保证产品符合要求。

分级则是根据检测结果将单晶硅切片分为不同等级，以供不同需求的半导体制造商选择使用。

总的来说，单晶硅切片的工艺流程涉及多个环节，每个环节都需要精密控制和高度专业技术。

只有经过严格的工艺流程控制和质量检测，才能获得优质的单晶硅切片，以应用于半导体产业的各个领域。

1。

单晶硅的工艺流程是什么单晶硅，作为集成电路和光伏等领域的重要材料，在现代科技领域发挥着不可替代的作用。

其生产工艺是一个复杂而精密的过程，需要经过多道工序才能最终得到高纯度的单晶硅材料。

以下将介绍单晶硅的工艺流程。

首先，单晶硅的生产从硅矿石提炼开始。

硅矿石经过矿选、碎矿、磨矿等步骤，得到高硅含量的矿石。

接着，将高硅含量的矿石与还原剂（通常是木炭）放入电炉中，通过高温熔炼还原法来提取出冶炼硅。

这一步骤主要是将矿石中的氧化硅还原为金属硅。

随后，得到的冶炼硅被进一步精炼成氧化硅。

通常采用气相沉积法（CVD）或者熔融法进行精炼，通过控制温度、气氛和其他条件，使得硅材料的杂质得到进一步去除，提高材料的纯度。

接下来，通过将精炼后的氧化硅和还原剂（如氢气）放入石英坩埚中，经过高温熔炼，制备出硅单晶。

将坩埚缓慢冷却，在适当的条件下，硅单晶开始逐渐生长，形成长而细长的单晶柱。

这一步骤需要非常精确的温度控制和晶体生长条件，以确保单晶硅的质量和完整性。

接着，从硅单晶柱中切割出硅片。

这一步骤需要使用钻石刀具和精密设备，通过切割和抛光，将硅单晶柱切割成薄薄的硅片。

硅片的厚度通常在几微米到数十微米之间，可以根据不同的需求进行定制。

最后，对硅片进行表面处理和清洗，去除表面污染和杂质。

随后进行掺杂、扩散、电镀等工艺步骤，将硅片制备成高纯度、定制化的单晶硅片，供集成电路、光伏等行业使用。

综上所述，单晶硅的生产工艺包括硅矿石提炼、冶炼硅提取制备氧化硅、硅单晶生长、切片、表面处理等关键步骤。

这一精密而复杂的工艺流程确保了单晶硅材料的高纯度和品质，从而为现代科技领域的发展提供了可靠的材料基础。

1。

单晶硅片从切片到抛光清洗的工艺流程一、硅片生产主要制造流程如下：切片→倒角→磨片→磨检→CP→CVD→ML→最终洗净→终检→仓入二、硅片生产制造流程作业实习1.硅棒粘接：用粘接剂对硅棒和碳板进行粘接，以利于牢固的固定在切割机上和方位角的确定。

2.切片(Slice)：主要利用内圆切割机或线切割机进行切割，以获得达到其加工要求的厚度，X、Y方向角，曲翘度的薄硅片。

3.面方位测定：利用X射线光机对所加工出的硅片或线切割前要加工的硅棒测定其X、Y方位角，以保证所加工的硅片的X、Y方位角符合产品加工要求。

4.倒角前清洗：主要利用热碱溶液和超声波对已切成的硅片进行表面清洗，以去除硅片表面的粘接剂、有机物和硅粉等。

5.倒角(BV)：利用不同的砥石形状和粒度来加工出符合加工要求的倒角幅值、倒角角度等，以减少后续加工过程中可能产生的崩边、晶格缺陷、处延生长和涂胶工艺中所造成的表面层的厚度不均匀分布。

6.厚度分类：为后续的磨片加工工艺提供厚度相对均匀的硅片分类，防止磨片中的厚度不均匀所造成的碎片等。

7.磨片(Lapping):去除切片过程中所产生的切痕和表面损伤层，同时获得厚度均匀一致的硅片。

8.磨片清洗：去除磨片过程中硅片表面的研磨剂等。

9.磨片检查：钠光灯下检查由于前段工艺所造成的各类失效模式，如裂纹、划伤、倒角不良等。

10.ADE测量：测量硅片的厚度、曲翘度、TTV、TIR、FPD等。

11.激光刻字：按照客户要求对硅片进行刻字。

12.研磨最终清洗：去除硅片表面的有机物和颗粒。

13.扩大镜检查：查看倒角有无不良和其它不良模式。

14.CP前洗：去除硅片表面的有机物和颗粒。

15.CP(Chemical Polishing):采用HNO3+HF+CH3COOH溶液腐蚀去除31um厚度，可有效去除表面损伤层和提高表面光泽度。

16.CP后洗：用碱和酸分别去除有机物和金属离子。

17.CP检查：在荧光灯和聚光灯下检查表面有无缺陷和洗污，以及电阻率、PN判定和厚度的测量分类。

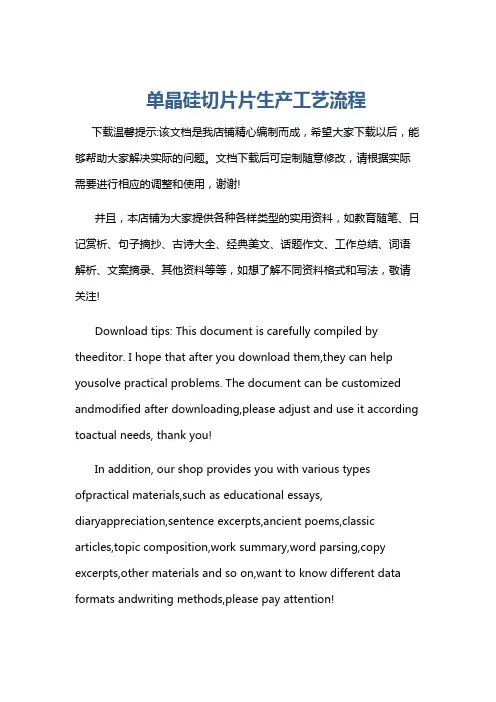

单晶硅切片片生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单晶硅切片片生产工艺流程一、准备工作阶段。

在进行单晶硅切片片生产之前，需要进行充分的准备。

光伏单晶硅片生产工艺流程引言光伏单晶硅片是太阳能光伏电池的核心元件之一，其生产工艺流程对于太阳能电池的质量和性能具有重要影响。

本文将介绍光伏单晶硅片的生产工艺流程。

1. 原料准备光伏单晶硅片生产的原料主要包括高纯度硅块和硅液。

1.1 高纯度硅块高纯度硅块是光伏单晶硅片的主要原料。

其制备过程主要包括： - 载流气体制备：通过加热气氛中的氯化硅和氢气反应，生成三氯化硅和氯化氢。

- 氯化硅还原法：将原料加入炉中，通过高温还原反应，得到高纯度硅块。

1.2 硅液硅液是光伏单晶硅片的制备过程中所需的溶液。

其制备过程主要包括： - 载流气体制备：通过加热气氛中的三氯化硅和氢气反应，生成三氯硅烷和氯化氢。

- 氢氯硅烷法：将原料加入反应室中，通过高温下控制反应，得到硅液。

2. 单晶硅片生长光伏单晶硅片的生长过程采用CZ法（Czochralski法）。

2.1 CZ法原理CZ法是通过在液态硅中降温结晶的方法来制备单晶硅片的，其主要原理包括：- 在高温状态下，将母铸硅块放入熔融硅中。

- 通过控制温度梯度和降温速度，使得硅溶液中的杂质和晶粒逐渐排除，生成单晶硅材料。

2.2 生长过程光伏单晶硅片的生长过程一般包括以下几个步骤： - 液态硅混合：将预先制备好的硅液加入硅炉中，并加热至足够高的温度，使硅液处于液态状态。

- 衬底准备：将衬底（一般为硅棒）浸入尖端，使硅液附着于衬底上。

- 结晶生长：通过降温控制硅棒浸入硅液，使得硅溶液逐渐凝固并形成单晶硅片。

在该过程中，通过控制温度和降温速度，可以控制单晶硅片的晶格结构和杂质浓度。

- 退火处理：对生长好的单晶硅片进行高温退火处理，以消除杂质和晶格缺陷。

3. 单晶硅片制备完成单晶硅片的生长后，需要对其进行制备和加工，以实现其最终的性能和用途。

3.1 切割将生长好的单晶硅片切割成所需尺寸和形状的小片，以便后续的加工和制备。

3.2 晶格处理对切割好的单晶硅片进行表面处理，以去除表面缺陷和污染物。
