蜗轮蜗杆尺寸计算方法

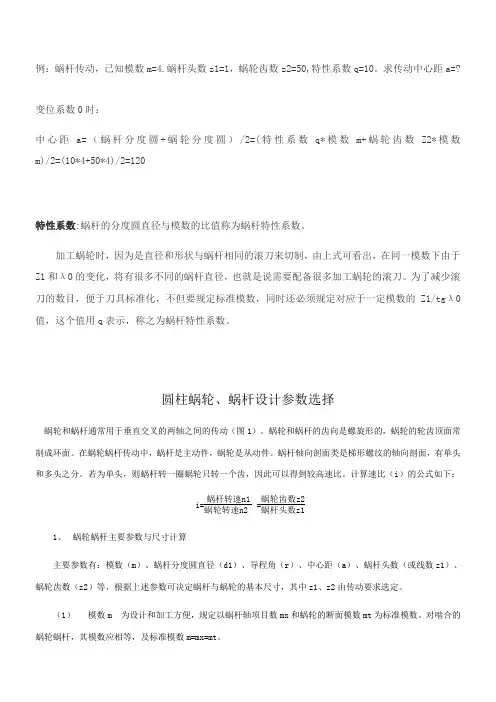

例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。

标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1 图2（2） 蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。

求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。

为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。

蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。

在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。

蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。

若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。

计算速比（i ）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、 蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m ）、蜗杆分度圆直径（d1）、导程角（r ）、中心距（a ）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1） 模数m 为设计和加工方便，规定以蜗杆轴项目数mx 和蜗轮的断面模数mt 为标准模数。

对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt 。

标准模数可有表A 查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。

但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。

蜗轮的计算公式：1传动比=蜗轮齿数×蜗杆头数2中心距=（蜗轮节圆直径+蜗轮节圆直径）△2三。

蜗轮中径=（齿数+2）×模数4蜗轮齿数×蜗轮模数5蜗杆螺距直径=蜗杆外径-2×模数6蜗杆引线=π×元件×头数7螺旋角（前角）TGB=（模数×头数）×蜗杆节径基本参数：蜗轮蜗杆模数m、压力角、蜗杆直径系数Q、导程角、蜗杆头数、蜗杆齿数、齿高系数（1）、间隙系数（0.2）。

其中，模数m和压力角是蜗轮轴表面的模数和压力角，即蜗轮端面的模数和压力角，两者均为标准值。

蜗杆直径系数q是蜗杆分度圆直径与其模数M的比值。

蜗轮蜗杆正确啮合的条件：在中间平面，蜗杆和蜗轮的模数和压力角分别相等，即蜗轮端面的模数等于蜗杆轴线的模数，即标准值。

蜗轮端面的压力角应等于蜗杆的轴向压力角和标准值，即==M。

当蜗轮的交角一定时，必须保证蜗轮和蜗杆的螺旋方向一致。

蜗轮结构通常用于在两个交错轴之间传递运动和动力。

蜗轮相当于中间平面上的齿轮和齿条，蜗杆和螺钉的形状相似。

分类这些系列大致包括：1。

Wh系列蜗轮减速器：wht/whx/whs/whc2；CW系列蜗轮减速器：CWU/CWS/cwo3；WP系列蜗轮减速器：WPA/WPS/WPW/WPE/wpz/wpd4；TP系列包络蜗轮减速器：TPU/TPS/TPA/tpg5；PW型平面双包环面环面蜗杆减速器；另外，根据蜗杆的形状，蜗杆传动可分为圆柱蜗杆传动、环形蜗杆传动和斜蜗杆传动。

[1]组织特征1该机构比交错斜齿轮机构具有更大的传动比。

2两轮啮合齿面间存在线接触，其承载能力远高于交错斜齿轮机构。

三。

蜗杆传动相当于螺旋传动，即多齿啮合传动，传动平稳，噪音低。

4当蜗杆的导程角小于啮合齿间的等效摩擦角时，该机构具有自锁性能，可以实现反向自锁，即只有蜗杆可以驱动蜗轮，而不能驱动蜗轮。

起重机械采用自锁蜗杆机构，其反向自锁性能能起到安全防护作用。
