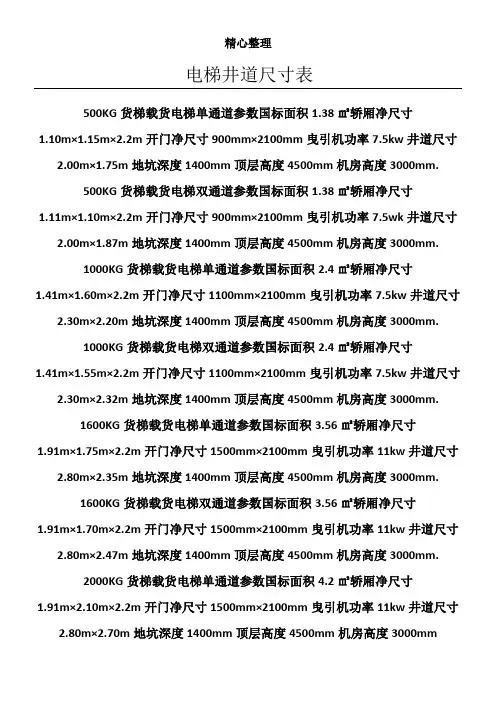

电梯井道尺寸表500KG货梯载货电梯单通道参数国标面积1.38㎡轿厢净尺寸1.10m×1.15m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5kw井道尺寸2.00m×1.75m地坑深度1400mm顶层高度4500mm机房高度3000mm.500KG货梯载货电梯双通道参数国标面积1.38㎡轿厢净尺寸1.11m×1.10m×2.2m开门净尺寸900mm×2100mm曳引机功率7.5wk井道尺寸2.00m×1.87m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯单通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.60m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸2.30m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG货梯载货电梯双通道参数国标面积2.4㎡轿厢净尺寸1.41m×1.55m×2.2m开门净尺寸1100mm×2100mm曳引机功率7.5kw井道尺寸2.30m×2.32m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯单通道参数国标面积3.56㎡轿厢净尺寸1.91m×1.75m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.35m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG货梯载货电梯双通道参数国标面积3.56㎡轿厢净尺寸1.91m×1.70m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.47m地坑深度1400mm顶层高度4500mm机房高度3000mm.2000KG货梯载货电梯单通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.10m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.70m地坑深度1400mm顶层高度4500mm机房高度3000mm2000KG货梯载货电梯双通道参数国标面积4.2㎡轿厢净尺寸1.91m×2.05m×2.2m开门净尺寸1500mm×2100mm曳引机功率11kw井道尺寸2.80m×2.82m地坑深度1400mm顶层高度4500mm机房高度3000mm.3000KG货梯载货电梯单通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×2.85m地坑深度1600mm顶层高度4600mm机房高度3000mm.3000KG货梯载货电梯双通道参数国标面积5.8㎡轿厢净尺寸2.41m×2.25m×2.2m开门净尺寸1800mm×2100mm曳引机功率15kw井道尺寸3.45m×3.02m地坑深度1600mm顶层高度4600mm机房高度3000mm.5000KG货梯载货电梯单通道参数国标面积9.0㎡轿厢净尺寸2.41m×3.55m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3.56m×4.15m地坑深度1600mm顶层高度4600mm机房高度3000mm.5000KG货梯载货电梯双通道参数国标面积9.0㎡轿厢净尺寸2.41m×3.50m×2.5m开门净尺寸1800mm×2100mm曳引机功率22kw井道尺寸3.56m×4.27m地坑深度1600mm顶层高度4600mm机房高度3000mm. 3000KG汽车电梯双通道参数国标面积15㎡轿厢净尺寸2.51m×5.10m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4.00m×5.86m地坑深度1600mm顶层高度4800mm机房高度3000mm.5000KG汽车电梯双通道参数国标面积25㎡轿厢净尺寸2.91m×5.60m×2.5m开门净尺寸2400mm×2400mm曳引机功率22kw井道尺寸4.36m×6.38m地坑深度1600mm顶层高度4800mm机房高度3000mm.尺寸700mm×2000mm曳引机功率2.5kw井道尺寸1.70m×1.60m地坑深度1400mm顶层高度3800mm机房高度2500mm.400KG住宅电梯载5人国标面积1.17㎡轿厢净尺寸1.13m×1.02m×2.2m开门净尺寸700mm×2000mm曳引机功率3.3kw井道尺寸1.70m×1.70m地坑深度1400mm顶层高度3800mm机房高度2500mm.630KG住宅电梯载8人国标面积1.66㎡轿厢净尺寸1.23m×1.22m×2.2m开门净尺寸800mm×2000mm曳引机功率4.5kw井道尺寸1.80m×1.95m地坑深度1400mm顶层高度3800mm机房高度2500mm.800KG住宅电梯载10人国标面积2.00㎡轿厢净尺寸1.43m×1.42m×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kw井道尺寸1.85m×2.00m地坑深度1400mm顶层高度4500mm机房高度3000mm.1000KG住宅电梯载13人国标面积2.4㎡轿厢净尺寸1.7m×1.42m×2.3m开门净尺寸900mm×2000mm曳引机功率6.7kw井道尺寸2.15m×2.20m地坑深度1400mm顶层高度4500mm机房高度3000mm.1600KG住宅电梯载21人国标面积3.56㎡轿厢净尺寸1.93m×1.82m×2.3m开门净尺寸1100mm×2000mm曳引机功率18.5kw井道尺寸2.50m×2.55m地坑深度1400mm顶层高度4500mm机房高度3000mm.800KG观光电梯载10人国标面积2.00㎡轿厢净尺寸1.25m×1.64m×2.3m开门净尺寸800mm×2000mm曳引机功率5.5kw井道尺寸2.35m×2.18m地坑深度2000mm顶层高度5000mm机房高度3000mm.净尺寸900mm×2000mm曳引机功率6kw井道尺寸2.60m×2.38m地坑深度2000mm顶层高度5000mm机房高度3000mm.1600KG观光电梯载21人国标面积3.56㎡轿厢净尺寸1.60m×2.34m×2.3m开门净尺寸1100mm×2000mm曳引机功率17.5kw井道尺寸2.50m×2.55m地坑深度2000mm顶层高度5200mm机房高度3000mm.1600KG病床电梯单通道国标面积3.56㎡轿厢净尺寸1.43m×2.35m×2.3m开门净尺寸1200mm×2100mm曳引机功率19kw井道尺寸2.40m×2.95m地坑深度1600mm顶层高度4500mm.1600KG病床电梯双通道国标面积3.56㎡轿厢净尺寸1.43m×2.20m×2.3m开门净尺寸1200mm×2100mm功率19KW.井道尺寸2.40m×2.96m地坑深度1600mm顶层高度4500mm机房高度3000mm.。

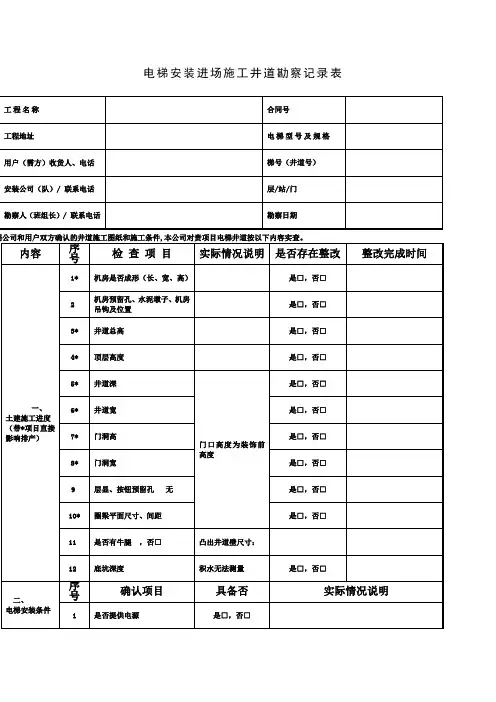

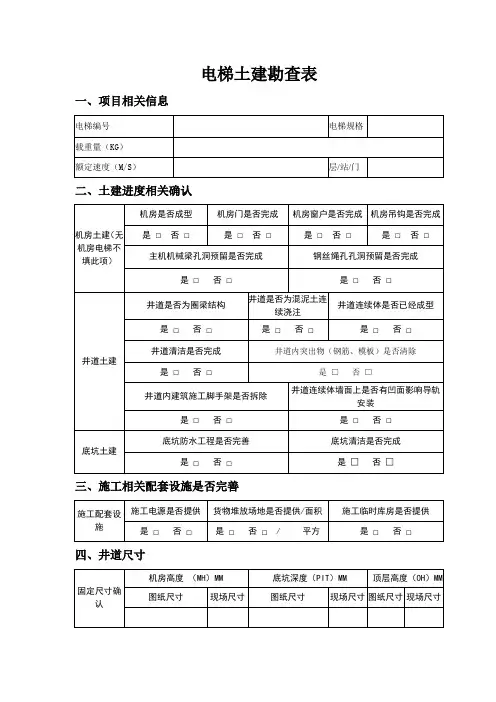

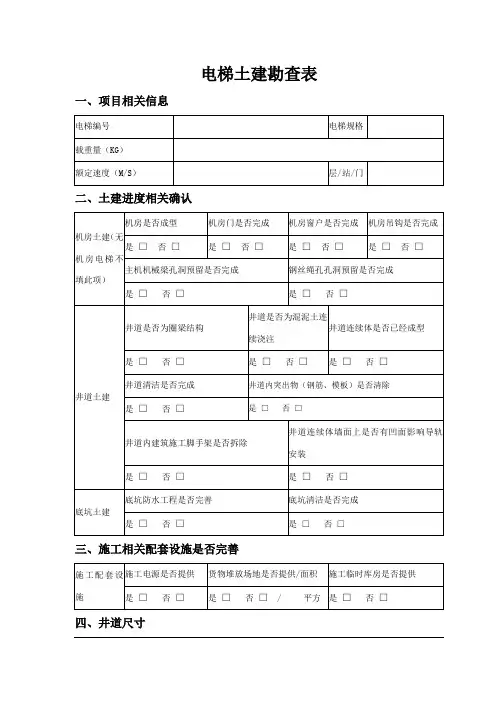

电梯安装进场施工井道勘察记录表
表:
注:1、相同参数的可在同一行内填写。
如:“1-5F 2100×2200……”
2、楼层根据土建图填写。
工勘安装单位或现场安装负责人:(盖章/签名)
工勘日期:年月日

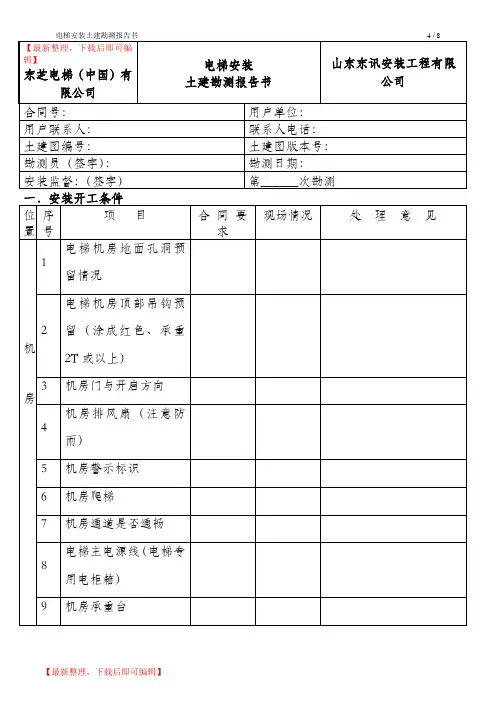

电梯安装进场施工条件勘察记录表
表:
注:1、相同参数的可在同一行内填写。
如:“1-5F 2100×2200……”
2、楼层根据土建图填写。
工勘安装单位或现场安装负责人:(盖章/签名)
工勘日期:年月日
电梯安装进场施工条件勘察记录表
表:
注:1、相同参数的可在同一行内填写。
如:“1-5F 2100×2200……”
2、楼层根据土建图填写。
工勘安装单位或现场安装负责人:(盖章/签名)
工勘日期:年月日
电梯安装进场施工条件勘察记录表
表:
注:1、相同参数的可在同一行内填写。
如:“1-5F 2100×2200……”
2、楼层根据土建图填写。
工勘安装单位或现场安装负责人:(盖章/签名)
工勘日期:年月日。
150402
偏差值(mm)实测尺寸(mm)备 注
安装单位结构类型层 数年 月 日设计尺寸(mm)前 后 左
右井道偏斜顶层高度
中间层高
首层高度
底抗高度
门口尺寸
盒口位置
机房宽度
机房高度
隔音层高
井道全高
井道宽度
井道深度

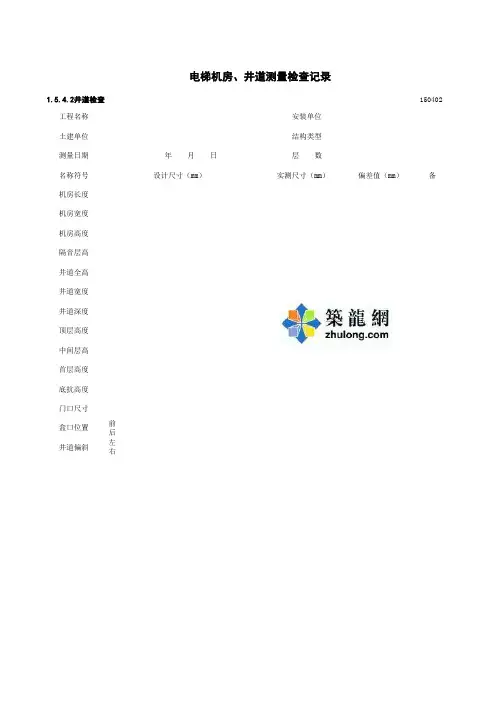

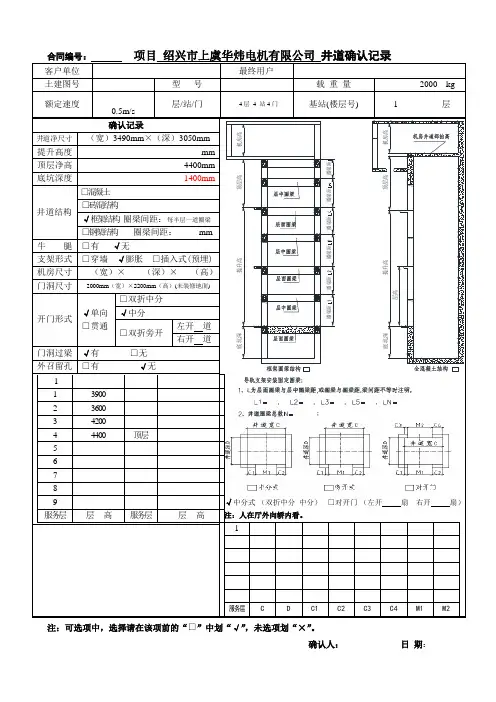

电梯机房、井道测量检查记录
1.5.4.2井道检查工程名称
土建单位
测量日期
名称符号机房长度
建设单位
专业施工员
设计单位施工单位
安装单位
注:配合本表另绘机房、井道示意图、井道、门口、盒口等相应尺寸逐层测量后取最大偏差值,如未超出允许偏差 时,
注
工员
时,土建、设。

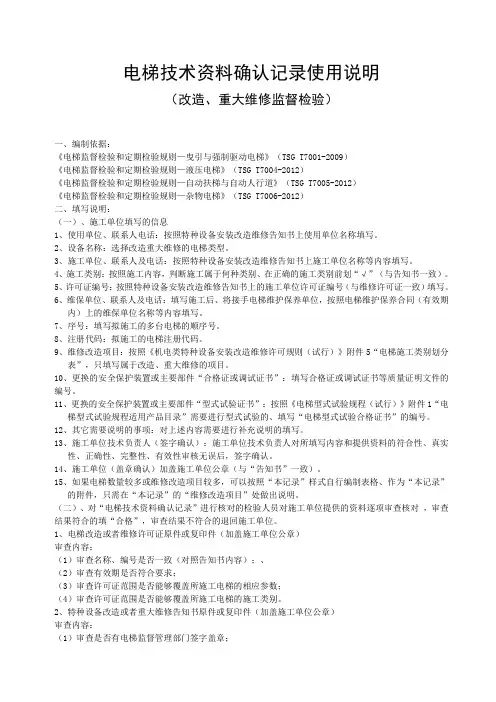

电梯技术资料确认记录使用说明(改造、重大维修监督检验)一、编制依据:《电梯监督检验和定期检验规则—曳引与强制驱动电梯》(TSG T7001-2009)《电梯监督检验和定期检验规则—液压电梯》(TSG T7004-2012)《电梯监督检验和定期检验规则—自动扶梯与自动人行道》(TSG T7005-2012)《电梯监督检验和定期检验规则—杂物电梯》(TSG T7006-2012)二、填写说明:(一)、施工单位填写的信息1、使用单位、联系人电话:按照特种设备安装改造维修告知书上使用单位名称填写。
2、设备名称:选择改造重大维修的电梯类型。
3、施工单位、联系人及电话:按照特种设备安装改造维修告知书上施工单位名称等内容填写。
4、施工类别:按照施工内容,判断施工属于何种类别、在正确的施工类别前划“√”(与告知书一致)。
5、许可证编号:按照特种设备安装改造维修告知书上的施工单位许可证编号(与维修许可证一致)填写。
6、维保单位、联系人及电话:填写施工后、将接手电梯维护保养单位,按照电梯维护保养合同(有效期内)上的维保单位名称等内容填写。
7、序号:填写拟施工的多台电梯的顺序号。
8、注册代码:拟施工的电梯注册代码。
9、维修改造项目:按照《机电类特种设备安装改造维修许可规则(试行)》附件5“电梯施工类别划分表”,只填写属于改造、重大维修的项目。
10、更换的安全保护装置或主要部件“合格证或调试证书”:填写合格证或调试证书等质量证明文件的编号。
11、更换的安全保护装置或主要部件“型式试验证书”:按照《电梯型式试验规程(试行)》附件1“电梯型式试验规程适用产品目录”需要进行型式试验的、填写“电梯型式试验合格证书”的编号。
12、其它需要说明的事项:对上述内容需要进行补充说明的填写。
13、施工单位技术负责人(签字确认):施工单位技术负责人对所填写内容和提供资料的符合性、真实性、正确性、完整性、有效性审核无误后,签字确认。
14、施工单位(盖章确认)加盖施工单位公章(与“告知书”一致)。
新疆广日机电有限公司
- 1 -

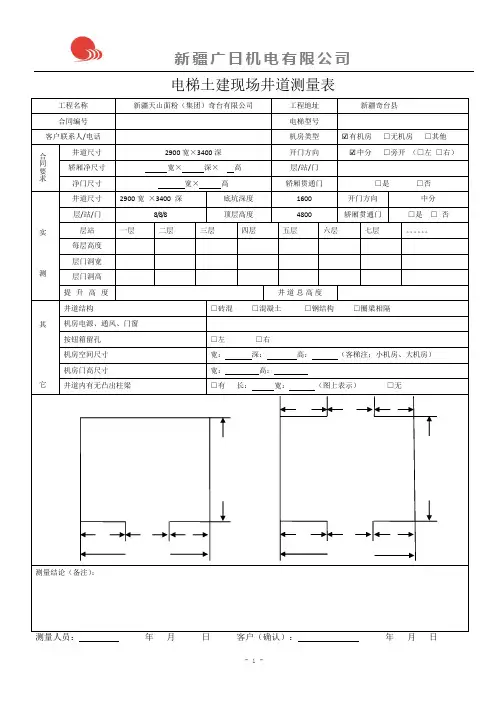

电梯土建现场井道测量表
工程名称 新疆天山面粉(集团)奇台有限公司
工程地址 新疆奇台县
合同编号 电梯型号
客户联系人/电话
机房类型 ☑有机房 □无机房 □其他 合同要求
井道尺寸 2900宽×3400深
开门方向 ☑中分 □旁开 (□左 □右)
轿厢净尺寸 宽× 深× 高
层/站/门
净门尺寸 宽× 高
轿厢贯通门 □是 □否
实
测
井道尺寸 2900宽 ×3400 深
底坑深度 1600 开门方向 中分 层/站/门
8/8/8
顶层高度
4800 轿厢贯通门
□是 □ 否 层站 一层 二层 三层 四层 五层 六层 七层 。
每层高度 层门洞宽 层门洞高
提升高度 井道总高度
其
它
井道结构
□砖混 □混凝土 □钢结构 □圈梁相隔
机房电源、通风、门窗
按钮箱留孔 □左 □右
机房空间尺寸 宽: 深: 高: (客梯注;小机房、大机房) 机房门高尺寸 宽: 高:
井道内有无凸出柱梁
□有 长: 宽: (图上表示) □无
测量结论(备注):
测量人员: 客户(确认):。
电梯信息及技术参数登记表填写说明1、基本要求(1)相同使用单位登记多台电梯信息及技术参数时,应在同一个电子表格填写。
(2)登记表应按默认顺序填写齐全,空白处和无此项划“/”填写。
(3)数据要求:数据单位使用mm,如轿厢高度为1.5米,正确写法:1500;设备所在镇,如大良镇正确写法:大良;Excel表的每个单元格不允许有多于一个的回车符,CM以后均为无此项填写“/”(3)登记表文件名保存为“使用单位名称(定检)”或“使用单位名称(监检)”。
(4)录入的内容应真实无误。
(5)登记表报送形式可直接发送至电子邮箱********@*******或复制到U盘到我院办证大厅报送,U盘复制完数据后归还。
2、通用栏目的填写(1)注册代码:20位数,按照《特种设备注册登记与使用管理规则》电脑自动生成。
(2)使用登记编号:办理了使用登记时填写。
(3)使用单位:以使用单位的公章为准填写全称,不得填写简称,受理时录入。
(4)使用单位代码/身份证号:使用单位的代码/身份证号,受理时录入。
(5)邮编:使用单位的邮政编码。
(6)使用单位设备编号:按照使用单位设备编号填写,无编号则填“无”。
(7)地理信息:按照GPS定位仪器在设备所处地理位置得出的数据填写,用度分秒格式。
仪器无法定位时则在前面填入“无信号”。
(8)安装地址/安装地点/设备使用地点:填写特种设备使用的具体位置,要求具有唯一性,标明建筑物或使用部门名称和方位。
(9)安全管理人员:填写使用单位配备的承担受检电梯管理职责的取得《特种设备作业人员证》的电梯安全管理人员姓名。
(10)电话、手机:填写安全管理人员的办公电话号码(固定电话)与可接收短信的移动电话号码。
(11)设备名称:按照《特种设备目录》中的“品种”栏填写。
(12)规格型号:根据1、产品质量证明文件2、产品铭牌标志3、电梯监督检验报告4、上次定检报告填写。
(13)制造单位、改造单位、安装单位、维修单位、维护保养单位和相应许可证编号:以制造/改造/安装/维修许可证为准填写全称,不得填写简称,和相应许可证编号。
江苏施塔德电梯有限公司
工勘人员勘测记录单(单通门)
QW/STD76.18
楼层 层高H 层洞E/F 侧深C/D -2 -1
1 5030 1020/2150 200/170
2 1010/2160 180/180
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
注:为保证电梯设备的顺利安装,需保证电梯井道的垂直度在误差允许范围内,如因井道垂直度问题导致电梯设备无法安装,与我司无关,如果首次测量后电梯井道数据发生更改,需重新测量更改后的实际数据,且在排产前需再次进行井道复核。
工程名称
石墨烯综合
楼、办公楼
电梯位置 综合楼DT5
勘测员 陈楚 日期
10.19
现场状况:
现场井道主体是否完工:是☑ 否□ 对重安装位置:侧置□ 后置□
井道结构:全混□ 圈梁固定☑ 钢架结构□ 圈梁位置:符合□ 不符合□ 机房孔洞是否预留准确:是□ 否□ 外呼孔洞是否预留准确:是□ 否□ 机房吊钩是否预留:是□ 否□
井道不符合项明细:
1、 工字钢孔洞未预留
2、 与图纸尺寸不符
3、
4、
5、
6、
7、
8、
9、 10、 圈梁位置未按图纸预留:(需测量记录)
现场井道实际尺寸 井道宽(B) 1360 井
道
深
(A)
1180 顶层高度(K) 4150 底坑深度 1300 机房高度 提升高度 5030 左侧梁档数 7 右侧梁档数 8 后侧梁档数 6
备注:不涉及内容可不填写。
