高温管道补偿计算

热伸长量管材的线膨管道的计输送介质管道安装
蒸汽表压胀系数算长度温度时温度
△X(mm)(KPa)
α(mm/m.k)L(m)t2( ℃)t1( ℃)
27.300.01203560-5
65.100.012035150-5
说明：
1、热水采暖管道尽量利用本身的转角来自然补偿，在自然补偿不足而必须安装伸缩器时，一般尽量采用方形伸缩器。

2、室内采暖总立管直线长度大于20m时，应考虑热补偿。

3、管道的热伸长量△X=αL（t2-t1）
△X--- 管道的热伸长量 (mm)
α--- 管材的线胀系数 (mm/m.k)
L --- 计算管道长度 (m)
t2 --- 输送热媒的温度℃
t1 --- 管道安装时的温度℃
一般取 -5 ℃, 管道在地下室或室内时取 -0 ℃，室外架空安装时取采暖室外计算温度。

4、垂直双管系统、闭合管与立管同轴垂直单管系统的散热器立管，长度≤ 20m时，可在立管中间设固定卡。

固定卡以下长度 >10m时的立管，应以三个弯头与干管连接，弯头宜采用热煨制作。

5、方形补偿器宜布置在两固定支架的中点，偏离时，不得大于固定支架跨距的0.6 倍。

6、波纹管补偿器和套筒补偿器，应配置导向支架。

管材的线膨胀系数α(mm/m.k)
管道材料普通钢不锈钢铸铁碳素钢聚氯乙烯聚乙烯聚丙烯
管材线膨涨系
0.0120.01030.0110.0120.070.10.16
数。

管道补偿量计算公式一、引言管道补偿量计算是在管道工程设计和施工中非常重要的一项计算。

补偿量的准确计算能够保证管道的正常运行，避免因温度变化引起的破裂和泄漏等问题。

本文将介绍管道补偿量计算的基本原理和常用公式。

二、管道补偿量的定义管道补偿量是指管道在温度变化时，由于热胀冷缩引起的长度变化所需的补偿量。

补偿量的计算需要考虑管道材料的热胀冷缩系数以及管道的长度和温度变化等因素。

1. 线性补偿量计算公式线性补偿量是指管道在温度变化时，由于热胀冷缩引起的长度变化所需的补偿量。

线性补偿量计算公式如下：补偿量 = 管道长度× 热胀冷缩系数× 温度变化2. 弯曲补偿量计算公式当管道发生弯曲时，补偿量的计算需要考虑管道的弯曲角度和曲率半径等因素。

弯曲补偿量计算公式如下：补偿量 = 弯曲角度× 曲率半径× 管道长度× 热胀冷缩系数× 温度变化3. 转角补偿量计算公式当管道发生转角时，补偿量的计算需要考虑管道的转角角度和转角半径等因素。

转角补偿量计算公式如下：补偿量 = 转角角度× 转角半径× 管道长度× 热胀冷缩系数× 温度变化四、应用实例以某石化企业的管道工程为例，该管道长度为100米，材料为碳钢，热胀冷缩系数为12×10^-6/℃，温度变化为50℃。

根据线性补偿量计算公式，可以计算得到补偿量为：补偿量= 100 × 12×10^-6/℃ × 50 = 0.06米五、注意事项1. 在实际工程中，需要根据具体材料的热胀冷缩系数进行计算，以确保计算结果的准确性。

2. 管道补偿量的计算需要考虑管道的长度、温度变化以及弯曲角度、曲率半径等因素，具体计算方法需根据实际情况进行选择。

六、总结管道补偿量的计算是管道工程设计和施工中必不可少的一项工作。

本文介绍了管道补偿量的基本原理和常用计算公式，并以实例进行了说明。

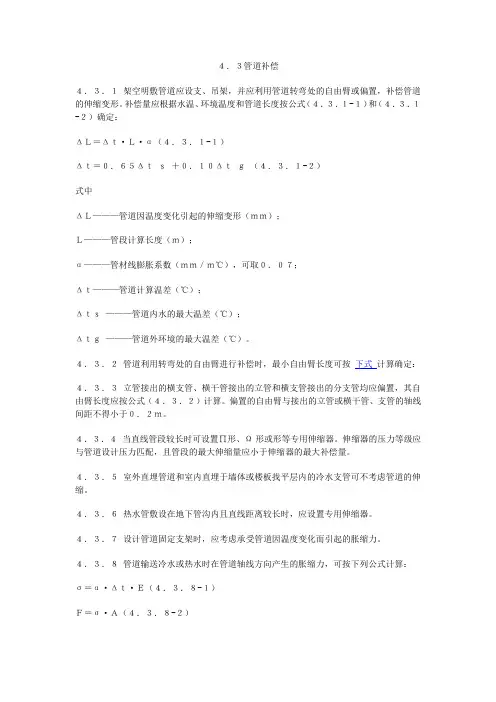

４．３管道补偿４．３．１架空明敷管道应设支、吊架，并应利用管道转弯处的自由臂或偏置，补偿管道的伸缩变形。

补偿量应根据水温、环境温度和管道长度按公式（４．３．１-１）和（４．３．１-２）确定：ΔＬ＝Δｔ·Ｌ·α（４．３．１-１）Δｔ＝０．６５Δｔｓ＋０．１０Δｔｇ（４．３．１-２）式中ΔＬ———管道因温度变化引起的伸缩变形（ｍｍ）；Ｌ———管段计算长度（ｍ）；α———管材线膨胀系数（ｍｍ／ｍ℃），可取０．０７；Δｔ———管道计算温差（℃）；Δｔｓ———管道内水的最大温差（℃）；Δｔｇ———管道外环境的最大温差（℃）。

４．３．２管道利用转弯处的自由臂进行补偿时，最小自由臂长度可按下式计算确定：４．３．３立管接出的横支管、横干管接出的立管和横支管接出的分支管均应偏置，其自由臂长度应按公式（４．３．２）计算。

偏置的自由臂与接出的立管或横干管、支管的轴线间距不得小于０．２ｍ。

４．３．４当直线管段较长时可设置∏形、Ω形或形等专用伸缩器。

伸缩器的压力等级应与管道设计压力匹配，且管段的最大伸缩量应小于伸缩器的最大补偿量。

４．３．５室外直埋管道和室内直埋于墙体或楼板找平层内的冷水支管可不考虑管道的伸缩。

４．３．６热水管敷设在地下管沟内且直线距离较长时，应设置专用伸缩器。

４．３．７设计管道固定支架时，应考虑承受管道因温度变化而引起的胀缩力。

４．３．８管道输送冷水或热水时在管道轴线方向产生的胀缩力，可按下列公式计算：σ＝α·Δｔ·Ｅ（４．３．８-１）Ｆ＝σ·Ａ（４．３．８-２）式中Ｆ———胀缩力（Ｎ）；σ———胀缩应力（Ｎ／ｍｍ２）；α———线膨胀系数（ｍ／ｍ℃），可取７×１０－５；Δｔ———最高使用温度与安装时环境温度之差（℃）；Ｅ———管材纵向弹性模量（Ｎ／ｍｍ２），可取３４００；Ａ———管道截面面积（ｍｍ２）。

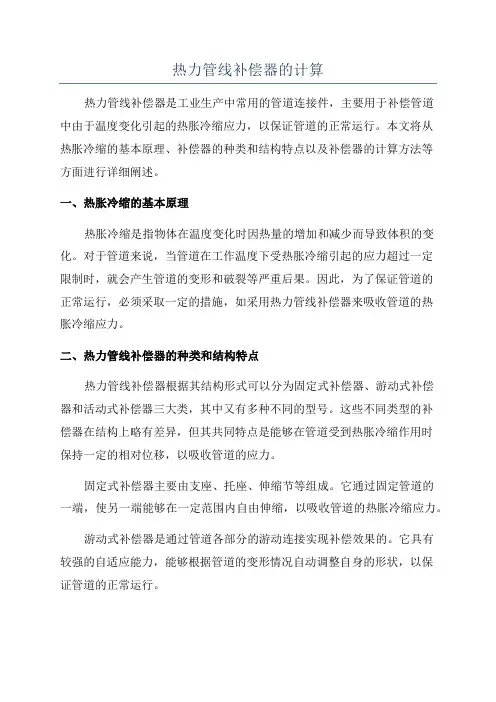

热力管线补偿器的计算热力管线补偿器是工业生产中常用的管道连接件，主要用于补偿管道中由于温度变化引起的热胀冷缩应力，以保证管道的正常运行。

本文将从热胀冷缩的基本原理、补偿器的种类和结构特点以及补偿器的计算方法等方面进行详细阐述。

一、热胀冷缩的基本原理热胀冷缩是指物体在温度变化时因热量的增加和减少而导致体积的变化。

对于管道来说，当管道在工作温度下受热胀冷缩引起的应力超过一定限制时，就会产生管道的变形和破裂等严重后果。

因此，为了保证管道的正常运行，必须采取一定的措施，如采用热力管线补偿器来吸收管道的热胀冷缩应力。

二、热力管线补偿器的种类和结构特点热力管线补偿器根据其结构形式可以分为固定式补偿器、游动式补偿器和活动式补偿器三大类，其中又有多种不同的型号。

这些不同类型的补偿器在结构上略有差异，但其共同特点是能够在管道受到热胀冷缩作用时保持一定的相对位移，以吸收管道的应力。

固定式补偿器主要由支座、托座、伸缩节等组成。

它通过固定管道的一端，使另一端能够在一定范围内自由伸缩，以吸收管道的热胀冷缩应力。

游动式补偿器是通过管道各部分的游动连接实现补偿效果的。

它具有较强的自适应能力，能够根据管道的变形情况自动调整自身的形状，以保证管道的正常运行。

活动式补偿器则是通过活动的波纹管、金属软管等实现补偿效果的。

它具有良好的柔性和弹性，能够在管道受到热胀冷缩应力时自由伸缩，有效减少管道的应力。

三、热力管线补偿器的计算方法1.管道的补偿量计算管道的补偿量计算一般根据管道的材质、长度、温度变化和管道支承方式等要素进行综合考虑。

具体计算方法可参考以下公式：△L=α×L×△T其中，△L表示管道的补偿量，α为管道材料的线膨胀系数，L为管道长度，△T为管道工作温度变化量。

2.补偿器的选择计算补偿器的选择计算主要根据管道的补偿量、管道支承方式和环境条件等因素进行综合考虑。

一般需要计算和确定补偿器的安装位置和型号，以保证补偿器的有效工作。
