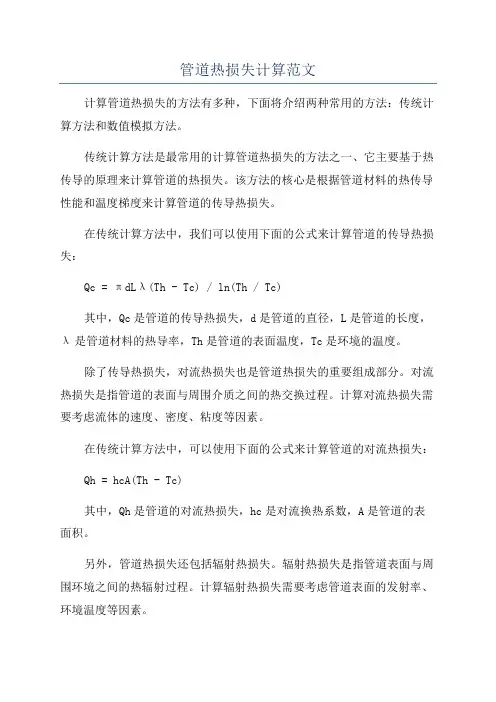

管道热损失的计算方法

管道热损失计算范文计算管道热损失的方法有多种，下面将介绍两种常用的方法：传统计算方法和数值模拟方法。

传统计算方法是最常用的计算管道热损失的方法之一、它主要基于热传导的原理来计算管道的热损失。

该方法的核心是根据管道材料的热传导性能和温度梯度来计算管道的传导热损失。

在传统计算方法中，我们可以使用下面的公式来计算管道的传导热损失：Qc = πdLλ(Th - Tc) / ln(Th / Tc)其中，Qc是管道的传导热损失，d是管道的直径，L是管道的长度，λ是管道材料的热导率，Th是管道的表面温度，Tc是环境的温度。

除了传导热损失，对流热损失也是管道热损失的重要组成部分。

对流热损失是指管道的表面与周围介质之间的热交换过程。

计算对流热损失需要考虑流体的速度、密度、粘度等因素。

在传统计算方法中，可以使用下面的公式来计算管道的对流热损失：Qh = hcA(Th - Tc)其中，Qh是管道的对流热损失，hc是对流换热系数，A是管道的表面积。

另外，管道热损失还包括辐射热损失。

辐射热损失是指管道表面与周围环境之间的热辐射过程。

计算辐射热损失需要考虑管道表面的发射率、环境温度等因素。

在传统计算方法中，可以使用下面的公式来计算管道的辐射热损失：Qr=εσA(Th^4-Tc^4)其中，Qr是管道的辐射热损失，ε是管道表面的发射率，σ是斯特藩-玻尔兹曼常数。

传统计算方法的优点是简单易用，但是由于其基于一些经验公式，计算结果可能与实际情况存在偏差。

因此，为了更准确地计算管道热损失，可以采用数值模拟方法。

数值模拟方法是一种基于计算流体力学（CFD）的方法，利用计算机对管道内的流动和传热进行数值模拟，从而得到管道的热损失。

数值模拟方法需要先建立管道的几何模型，并设置流体的边界条件、物理参数等。

然后通过求解Navier-Stokes方程和能量方程，来计算管道的流动场和温度场。

数值模拟方法的优点是可以更准确地计算管道的热损失，且可以考虑更多的因素。

管道热损失的计算方法1.简化法简化法是最简单和常用的管道热损失计算方法之一、它基于平均温度差来估算管道的热损失。

具体步骤如下：步骤一：确定管道的长度、内径和外径。

步骤二：根据管道材料的热导率和外环境的温度，计算出管道的热传导热阻。

步骤三：根据流体的流速和物性参数，计算出流体的对流热阻。

步骤四：计算出平均温度差（ΔTm）。

步骤五：根据热传导热阻、对流热阻和平均温度差，计算出管道的热损失。

采用简化法进行计算的优点是简单易行，适用于一些简单的工程项目。

但是，由于忽略了管道内外表面的对流换热条件的差异，所以计算结果存在一定的误差。

2.设计图表法设计图表法是一种基于经验公式和查找表的计算方法。

它通过查表或者使用经验公式，将管道的热损失系数与管道直径、管壁材料、环境温度等因素相结合，得到管道的热损失。

具体步骤如下：步骤一：根据管道的材料、直径和环境温度，查表或使用经验公式，确定管道的热损失系数。

步骤二：根据管道的长度和流体温度，计算出管道的热损失。

设计图表法的优点是简便易行，适用于一些常见的管道材料和流体类型。

但是，由于经验公式和查找表都是基于统计数据得出的，所以适用性有一定的局限性。

对于特殊材料和流体，可能会存在较大的误差。

3.热传导方程法热传导方程法是一种基于热传导方程的计算方法，适用于复杂管道系统的热损失计算。

具体步骤如下：步骤一：建立管道系统的热传导方程。

步骤二：根据管道内外表面的对流换热条件，在热传导方程中添加相应的边界条件。

步骤三：求解热传导方程，得到管道的温度分布。

步骤四：根据温度分布，计算出管道的热损失。

热传导方程法的优点是准确性高，适用于复杂的管道系统。

但是，它的计算过程较为复杂，需要进行数值模拟和求解，计算量较大。

总结起来，管道热损失的计算方法有简化法、设计图表法和热传导方程法。

不同的方法适用于不同的工程项目，根据实际情况选择合适的方法进行计算，能够提高热管道系统的设计和优化效果。

管道热损失计算公式：Q(w)=2 π * λ *L*(tr-tu)/ln(D/d)式中：D(m)= 管道加保温层的外径( 单位m)d(m) = 管道外径( 单位m)π =3.14λ = 绝热层导热系数(w/m. ℃)L(m)= 管道长度( 单位m)tr( ℃)= 管道内部流体要保持温度( 单位℃)tu( ℃)= 外界环境最低温度( 单位℃)计算管道所需要的热负荷QtQt=Q(w)*n式中：n 保温材料的保温系数（见下表）：fsd 保温系数导热常数（W/m ℃）玻璃纤维1.00.036矿渣棉1.060.038矿渣毯1.200.043发泡塑料1.170.042聚氨酯0.670.024每个阀门需要的发热电缆长度等于每米管道所需要的电缆长度与散热系数的乘积。

各种阀门的散热系数如右表：每个阀门需要的发热电缆长度等于每米管道所需要的电缆长度与散热系数的乘积。

闸门1.3蝶阀，节流阀0.7球阀0.8球心阀1.2各种阀门的散热系数如右表：Q=(To-Ta)/[0.5*D1*ln(D1/Do)/λ+1/αS]式中：Q—以每平方米绝热层外表面积表示的热损失量，（W/ ㎡）To—罐体外表面温度（℃无衬里时，取介质的正常运行温度；有内衬时，按有外保温层存在的条件下进行传热计算确定；Ta—环境温度，（℃）运行期间平均气温；D1—绝热层外径（m）Do—罐体外经（m）λ—绝热层导热系数，（W/m* ℃）αS—绝热层外表面向周围环境的放热系数，（W/㎡*℃）αS=1.163*（10+6W ）W为当地年平均风速，无风速时αS取11.63箱体热损失量计算公式：Q=(To-Ta)/（δ/λ+1/αS）（W/㎡）式中δ—绝热层厚度（m）其余同上。

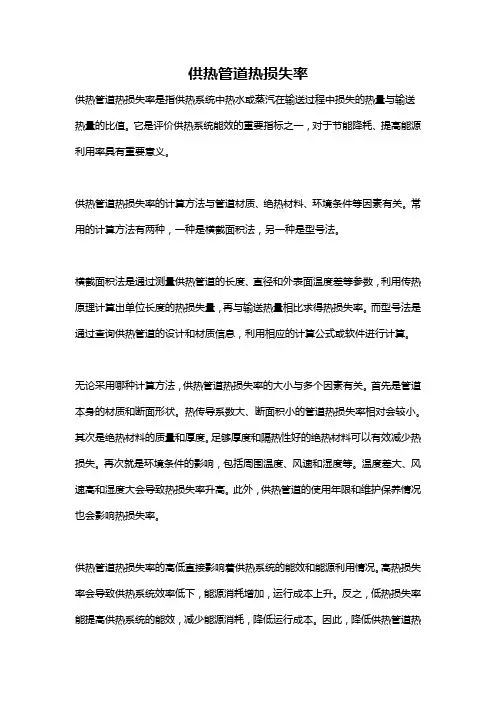

供热管道热损失率供热管道热损失率是指供热系统中热水或蒸汽在输送过程中损失的热量与输送热量的比值。

它是评价供热系统能效的重要指标之一，对于节能降耗、提高能源利用率具有重要意义。

供热管道热损失率的计算方法与管道材质、绝热材料、环境条件等因素有关。

常用的计算方法有两种，一种是横截面积法，另一种是型号法。

横截面积法是通过测量供热管道的长度、直径和外表面温度差等参数，利用传热原理计算出单位长度的热损失量，再与输送热量相比求得热损失率。

而型号法是通过查询供热管道的设计和材质信息，利用相应的计算公式或软件进行计算。

无论采用哪种计算方法，供热管道热损失率的大小与多个因素有关。

首先是管道本身的材质和断面形状。

热传导系数大、断面积小的管道热损失率相对会较小。

其次是绝热材料的质量和厚度。

足够厚度和隔热性好的绝热材料可以有效减少热损失。

再次就是环境条件的影响，包括周围温度、风速和湿度等。

温度差大、风速高和湿度大会导致热损失率升高。

此外，供热管道的使用年限和维护保养情况也会影响热损失率。

供热管道热损失率的高低直接影响着供热系统的能效和能源利用情况。

高热损失率会导致供热系统效率低下，能源消耗增加，运行成本上升。

反之，低热损失率能提高供热系统的能效，减少能源消耗，降低运行成本。

因此，降低供热管道热损失率是节能降耗、提高能源利用率的重要途径之一。

减少供热管道热损失率的方法有很多。

首先，应选用热传导系数低的材质作为管道的主体材料，如玻璃钢、铜和镀锌铁等。

其次，采用隔热性好的绝热材料进行包裹，如聚氨酯和聚苯乙烯等。

绝热材料的质量和厚度也应符合规范，确保绝热效果。

同时，可通过添加隔热层增强供热管道的隔热能力。

另外，加强管道的维护保养工作也是降低热损失率的重要措施。

定期检查管道是否有渗漏、损坏和磨损等情况，及时修复和更换。

此外，还要注意管道与绝热层的密封性，避免热能逸出。

除了上述方法外，还可通过优化供热系统的设计和运行方式降低热损失率。

精品word 完整版-行业资料分享
一、项目概况：
该楼为20层住在楼，一梯三户，楼高60米。

管道井内假设恒定温度为20摄氏度，风速假设为0.5米每秒，管道保温采用30mm 橡塑保温棉。

二、求值：
1、供、回水管道的管径，管道的热量损失；
2、供水管道的管径，当回水管径为DN32时的管道的热量损失；
3、太阳能设计以每户100L 的50℃的热水量计算，所需提供的热量；
4、管道损失所占太阳能提供热量的比例；
三、计算：
1、每户喷头出水量8L/min ，整栋楼太阳能热水同时使用率为40%； 管径计算：m 058.02
.13600Q 4V Q 4DN s =⨯⨯=⨯⨯=ππ t 52.11%4060008.060Q =⨯⨯⨯=
故：供水管道为DN65。

根据国家规范供回水管道差两个等级，则回水管道为DN40。

管道的热量损失计算见表格：
60米DN65供水管道的损失热量Q 供占比：4.51%
60米DN40回水管道的损失热量Q 回占比：3.75%，合计8.26%。

2、根据上面计算供水管道为DN65。

（回水管道为DN32）
管道的热量损失计算见表格：
60米DN65供水管道的损失热量Q 供占比：4.51%
60米DN32回水管道的损失热量Q 回占比：3.13%，合计7.64%。

3、用户所需太阳能提供的热量：
KJ 1004880406000187.4t cm Q =⨯⨯=∆=。
