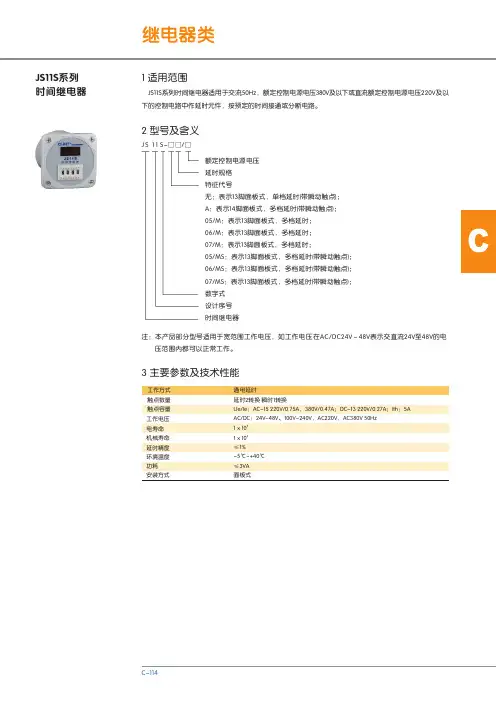

德力西JS11S、JS11SG 系列时间继电器-样本20170726

2 型号及含义JS11S系列时间继电器 JS11S系列时间继电器适用于交流50Hz，额定控制电源电压380V及以下或直流额定控制电源电压220V及以下的控制电路中作延时元件，按预定的时间接通或分断电路。

额定控制电源电压延时规格特征代号无：表示13脚面板式，单档延时(带瞬动触点)；A：表示14脚面板式，多档延时(带瞬动触点)；05/M：表示13脚面板式，多档延时；06/M：表示13脚面板式，多档延时；07/M：表示13脚面板式，多档延时；05/MS：表示13脚面板式，多档延时(带瞬动触点)；06/MS：表示13脚面板式，多档延时(带瞬动触点)；07/MS：表示13脚面板式，多档延时(带瞬动触点)；数字式设计序号时间继电器注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC24V～48V表示交直流24V至48V的电压范围内都可以正常工作。

1 适用范围J S 11 S-□□/□CAC/DC：24V~48V、100V240V，AC220V，AC380V 50Hz51×1061×10≤1%-5℃~+40℃≤3VA面板式~工作方式触点数量触点容量工作电压电寿命机械寿命延时精度环境温度功耗安装方式通电延时延时2转换 瞬时1转换3 主要参数及技术性能Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；Ith：5A延时范围0.1s~9.9s，0.1s~99.9s，1s 99s，1s~999s，1s~9999s，1s~9min59s，1s~99min59s，~1min~99min，1min~999min，1min~9h59min，1min~99h59min，0.01s~99.99s 0.01s~99.99s，1s~99min99s，1min~99h99min 0.1s~99.9s，1s~999s 1s~999s，10s~9990s 10s~9990s，1min~999min型号JS11S JS11S-A JS11S-05/M(s)JS11S-06/M(s)JS11S-07/M(s)4 接线图5 外形及安装尺寸续上表C。

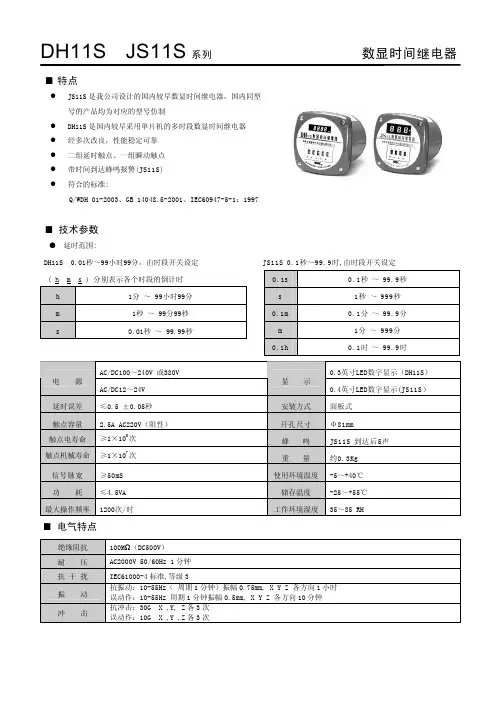

DH11S JS11S系列数显时间继电器¢ 特点l JS11S 是我公司设计的国内较早数显时间继电器，国内同型号的产品均为对应的型号仿制l DH11S 是国内较早采用单片机的多时段数显时间继电器 l 经多次改良，性能稳定可靠 l 二组延时触点、一组瞬动触点 l 带时间到达蜂鸣报警(JS11S) l符合的标准:Q/WDH 01-2003、GB 14048.5-2001、IEC60947-5-1：1997¢ 技术参数● 延时范围:DH11S 0.01秒～99小时99分，由时段开关设定 ( h m s ) 分别表示各个时段的倒计时 h 1分 ～ 99小时99分 m 1秒 ～ 99分99秒 s0.01秒 ～ 99.99秒JS11S 0.1秒～99.9时,由时段开关设定 0.1S0.1秒 ～ 99.9秒 S1秒 ～ 999秒 0.1m 0.1分 ～ 99.9分 m 1分 ～ 999分 0.1h0.1时 ～ 99.9时AC/DC100～240V 或380V0.3英寸LED数字显示（DH11S）电 源AC/DC12～24V显 示0.4英寸LED数字显示(JS11S）延时误差 ≤0.5%±0.05秒 安装方式 面板式 触点容量 2.5A AC220V（阻性） 开孔尺寸 Φ81mm触点电寿命≥1×105次蜂 鸣 JS11S 到达后5声 触点机械寿命 ≥1×107次 重 量约0.3Kg信号脉宽 ≥50mS 使用环境温度 -5～+40℃ 功 耗≤4.5VA储存温度-25～+55℃最大操作频率 1200次/时工作环境湿度 35～85%RH¢ 电气特点绝缘阻抗 100M Ω（DC500V） 耐 压 AC2000V 50/60Hz 1分钟抗 干 扰 IEC61000-4标准,等级3振 动 抗振动：10-55Hz（ 周期1分钟）振幅0.75mm, X Y Z 各方向1小时 误动作：10-55Hz 周期1分钟振幅0.5mm, X Y Z 各方向10分钟 冲 击抗冲击：30G X ,Y, Z 各3次 误动作：10G X ,Y ,Z 各3次DH11S JS11S 系列¢ 工作程序图¢ 外型及开孔尺寸图¢ 接线图DH11SJS11S¢ 使用说明及注意事项1. 时段开关下带横线的为倒计时的相应时段。

DJW-G-10kVA SJW-G30kVA SJW-G-200kVA交流稳压器智能无触点D (S )JW-G工业级■产品特征本系列工业级智能无触点交流稳压器分为单相DJW-G、三相SJW-G两种，主要由隔离变压器、SCR模块、CPU核心控制、实现了全无触点控制采用最新DSP运算计量芯片控制、快速交流采样、有效值校正、过零切换和快速补偿稳压技术，将智能仪表、快速稳压、故障诊断结合在一起，度高、响应速度快、无机械磨损、安全、高效。

广泛应用于工业、交通、邮电、通信、国防、铁路、科研等领域的大型机电设备、金属加工设备、生产流水线、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电，核心控制是SCR开关技术和变压器技术的完美结合，■ 选型指南额定功率 kVA JW-G□产品型号10:1020:2050:50100:100....1600:1600智能无触点交流稳压器D:单相S:三相■ 产品特点◇ CUP 智能控制、数字电路、稳定可靠；◇ 智能液晶显示：智能仪表实时显示电压、电流有效值，清晰、准确、人性化人机操作界面。

◇ 三相分调，输出电压不平衡度小于1%，每相输出电压的精度不变，无触点、无磨损、免维护。

◇ 高速反应：稳压响应时间小于40毫秒，对电脑自动化、设备及仪器，不产生电压变化影响。

◇ 高精度：产品输出电压精度±1%～±5%可设定， 最高稳压精度为±1%。

◇ 通讯接口：机内配置RS -232通讯接口(选购)。

◇ 抗干扰、净化能力强、使输出电力完全纯净。

◇ 适用范围广：稳压范围宽，可满足电源电网质量差、电压波动范围大的场所及设备使用。

◇ 保护功能齐全：设有过载、过压、欠压、短路等故障显示和保护功能，确保稳压器及负载安全运行。

◇ 预置功能强：过流保护限值可以任意设定。

◇ 适应性强：对电网和负载的适应性强，可在各种恶劣的电网和复杂的负载情况下，可靠地连续稳定工作。

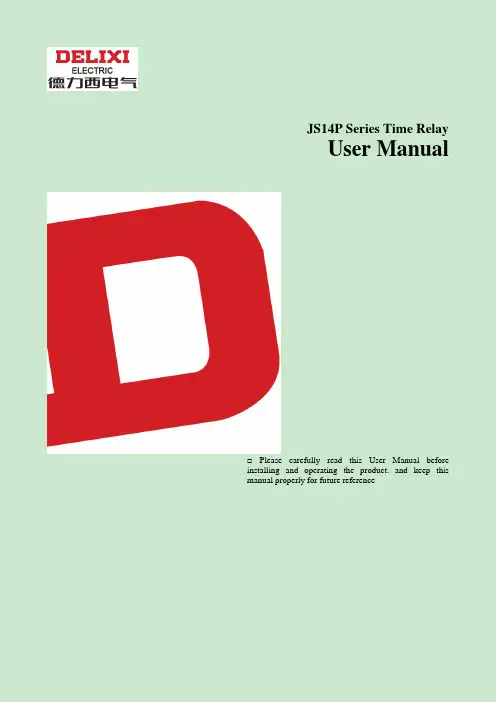

JS14P Series Time RelayUser Manual□ Please carefully read this User Manual before installing and operating the product. and keep this manual properly for future referenceI. Overview1.1 Scope of ApplicationJS14P series time relay is suitable for AC 50/60Hz automatic control circuit with the voltage 380V and below and with the DC volage 240 and below. and is used to connect or disconnect the circuit at a predetermined time.The product is an upgraded product such as JS14 and JS20. It uses integrated circuit and preset digital key switch. featuring with small size. light weight. high precision. long life and high versatility.Standard: GB/T 14048.51.2 Model definitionRated control supply voltage Us: see 3.3Delay time: see tableInstallation form: no code means device type; M means panel typeDelay type model and specification code: no code means power-on delay;D means power-off delayDigital typeDesign No.Time relaySpec. and Code Delay range Multiplyselection Setting methodDelay timeJS14P. JS14P-MJS14P-01 JS14P-01/М0.1-9.9s1-99sх0.1х12-digit settingswitchJS14P-02 JS14P-02/М0.1-9.9s0.1-9.9minх0.1х62-digit settingswitch 0.1-9.9s, 1-99s, 10-999s,0.1-9.9min, 1-99min,10-990min, 0.1-9.9h, 1-99h,0.01-9.99s, 0.1-99.9s, 1-999s,10-9990s, 0.1-99.9min,1-999min, 10-9990min,0.1-99.9h, 1-999h, One machinewith multiple delays 0.1s~99h,One machine with multipledelays 0.01s~999hJS14P-03 JS14P-03/М1-99s0.1-9.9minх1х62-digit settingswitchJS14P-04 JS14P-04/М0.1-9.9min1-99minх6х602-digit settingswitchJS14P-05 JS14P-05/М0.1-99.9s1-999sх0.1х13-digit settingswitchJS14P-06 JS14P-06/М1-999s10-9990sх1х103-digit settingswitchJS14P-07 JS14P-07/М0.1-99.9min1-999minх6х603-digit settingswitchJS14Р-D JS14Р-DМDelay time 0.1s-9.9s, 1s-99s, 0.01s-9.99s, 0.ls-999s, 1s- 599s1.3 Normal Working Conditions and Installation Conditions1.3.1 Working environment: the altitude does not exceed 2000 meters; the ambient temperature is not higher than +40°C and not below -5°C; the voltage variation range of the rated control power supply is 85%-110% of the rated voltage; Installed in places where there is no explosive medium or the medium does not contain gas or conductive dust that causes metal corrosion or damage to the insulation free from the rain or snow erosion.1.3.2 Vertical or horizontal installation.II. Structure Features and Working PrincipleThis series of time relays all uses medium-scale integrated circuits. LED light-emitting diode indication. digital toggle switch preset. featuring with convenient setting. stable and reliable operation. high delay precision. and small size.III. Technical Features3.1 Rated insulation voltage Ui: AC380V3.2 Rated impulse withstand voltage Uimp: AC2.5kV3.3 Rated control power supply voltage Us: AC: 380V, 220V, 127V, 110V, 36V, 24V, 12V; DC: 220V, 127V, 110V, 36V, 24V, 12V; AC/DC24V～48V; AC/DC100V～240V.3.4 The rated operating voltage Ue / rated operating current under the usage category Ie:AC-15 Ue: AC380V, Ie: 0.95A; Ue: AC240V, Ie: 1.5A; Ue: AC120V, Ie:3A;DC-13 Ue: DC250, Ie: 0.27A; Ue: DC125V, Ie: 0.55A3.5 Resistive current Ith: 5A3.6 Contact capacity: AC250V 3A; (resistive);3.7 Pollution level: 33.8 Setting error: ≤1%;3.9 Repetitive error: ≤1%;3.10 Mechanical life: ≥1 million times3.11 Electrical life: ≥100,000 times3.12 Cooperation with the short circuit protective device (SCPD): The RT16-00, 6A fuse with “1” type basic protection is recommended as SCPD; that is, the relay shall not cause danger to the persons or equipment in case of short circuit, and it is not allowed to work continuously before the repair or replacement of parts. If the fuse protective device of the different model is selected, the original cooperation may fail.IV. Outline and Installation DimensionsUnit: (mm)8-φ4 holes are for back-panel wiring Time relayJS1P, JS14P-D Outline dimensions drawing Device type installation dimensions drawing(or a 35mm standard mounting rail used) JS1P-M, JS14P-D/M Outline dimensions drawing Panel type mounting hole sizes drawingTime relayMultiplePanel type mounting hole sizes drawing JS14P-01~07/M Panel type outline dimensions drawing8-φ4 holes are for back-panel wiringTime relayMultipleJS14-01~07 Device type outline dimensions drawing Device type installation dimensions drawing(or a 35mm standard mounting rail used) V. Installation and Operation Instructions5.1 Please install the product according to the size of the mounting hole.5.2 Properly connect the wire according to the wiring diagram. After each wiring terminal is connected. the connecting wire shall be sleeved with an insulating bush firmly. When installing the plug and socket. please align with the pins to prevent accidents caused by short circuit of the power supply.5.3 Check that the power supply voltage must be consistent with the rated power supply voltage of the product;5.4 Power-on delay type: Please present all required delay time before use. and then turn on the power; at this time the relay delay starts; when the preset time expires. the delay contact is converted to realize timing control.5.5 Power-off delay type: preset the required delay time. and then turn on the power; at this time. the relay delay contact will pull in. and the charging capacitor starts to charge; when the charging time exceeds 5 seconds. cut off the control power supply of product. and at this time the relay starts to delay; when the delay time reaches the preset value. the relay delay contact is converted to the release state to realize the timing control; this state will be maintained until the relay contact pulls in again when the next startup.5.6 Operation Precautions:1) Be sure to weld the control line of the terminal block when wiring;2) It is forbidden to install or dismantle the energized product.3) The operating voltage of the relay shall be within the rated operating voltage range during operation.4) The equipment that may cause major economic losses or personal safety is designed to make the technical characteristics and performance values have sufficient allowance. and safety measures such as double circuit protection should be adopted.JS14P-01~07, JS14P device type wiring diagram JS14P-01-07M, JS14P-M wiring diagram JS14P-D wiring diagram JS14P-D/M wiring diagramVI. Common Faults and Troubleshooting6.1 Not work after startupThe power terminal is not wired and the wiring is improperly connected or disconnected. and the power supply is not connected.6.2 The relay works abnormally after power-onCheck the relay wiring connection and digital setting are correct; check the product for broken line or short circuit.6.3 TroubleshootingIn case of failure of product. first cut off the power. and then find the cause of the failure; operate the product according to the Installation and Operation Instructions after checking that the line works normally.If the product has the poor quality problem. please contact the local dealer or our company.VII. Transport and StorageThe product shall be free from the rain or snow erosion or squeezing during storage and transportation. and shall be stored in well ventilated places where the relative humidity (25℃±5℃) does not exceed 90%. the lower limit of the temperature is -25℃. and the upper limit of the temperature is +55℃.VIII. Unpacking and InspectionOpen the outer carton and check that there is the Operation Instruction in the packing box.IX. Ordering NoticePlease specify the model and specification of the product when ordering. For Any special requirement. please contact the manufacturer.X. Company CommitmentUnder the condition that users follow the use and storage conditions and the product are well sealed. within 24 months from the production date. our company will provide repair and replacement service free of charge for any damage or abnormal operation due to poor manufacture quality. A paid repair will be provided if the warranty period expires. For any damage due to one of the following situations. a paid repair will be given even if within the warranty period:(1)Improper operation. maintenance. or storage;(2)Modified without permission or improper repair;(3)Damage due to falling off or caused during installation after purchase;(4)Force majeure such as earthquakes. fires. lightning strikes. abnormal voltages. and secondary disasters;(5)The electrical life of the product exceeds 100.000 times; The mechanical life is more than one million times. If you have any question. please contact the dealer or our company’s customer service department.Customer Service Hotline: 400-826-8008Certificate DELIXI GROUP CO., : Time RelayModel: JS14P SeriesThis product complies with the GB/T 14048.5 standard. passes the inspection and is allowed to be shipped Inspector: Check 01Production date: See label on inner boxManufacturer: Zhejiang Delixi Electrical Co., Ltd.Address: No. 155. Zhandong Road. Liushi Town. Yueqing City. Zhejiang P/C: 325604 Tel: (86-577) 61778888Fax: (86-577) 61778000Customer Service Hotline: 400-826-8008The second edition of this User Manual was issued in Aug. 2021.。

二、结构特征与工作原理装使用方便等优点。

1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

1.3.2 垂直或水平35mm 卡轨安装安装。

1.1 适用范围CDT18-Y 系列星三角转换时时间继电器，适用于交流50/60Hz，电压380V及以下或直流240V的控制电路中作延时元件，按设定的时间接通或分断电路，起自动控制作用。

---主要用于电机星三角启动控制，可极大简化电气线路，方便接线，降低成本。

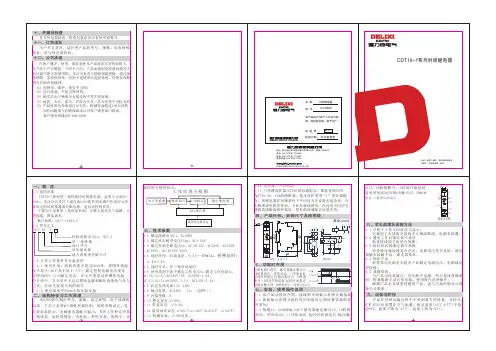

执行标准：GB/T 14048.51.2 型号定义一、概 述3.1 额定绝缘电压Ui：AC380V3.2 额定冲击耐受电压Uimp：AC2.5kV3.3 额定控制电源电压Us：3.4 延时时间：启动延时：..3.6 使用类别下各个额定工作电压Ue/额定工作电流Ie：3.7 约定发热电流Ith：10A3.8 触点容量：AC250V 1A；（阻性）；3.9 污染等级：33.10 整定误差:≤10%;3.11 重复误差：≤0.2%；3.12 温度波动误差:0.05%/℃at=20℃(0.05%℉，at=68℉)3.13 机械寿命：≥100万次；AC/DC12V 、AC220V 、、AC380V 、AC/DC24V~240V01s ～10min 、转换延时：01s ～1s3.5 延时方式：星三角启动延时AC-15:Ue/Ie:AC240V/3A, AC380V/1.9A; DC-13:Ue/Ie:DC250V/1.1A, DC125V/2.2A;AC230V 三、技术参数电压变换器整流稳压LED 指示输出继电器MCU 单片机旋钮电位器设定工作原理方框图七、安装、使用操作说明3.14 电寿命：≥10万次;3.15 与短路保护器(SCPD )的协调配合：推荐使用SCPD 为RT16-00，10A 的熔断器，基本保护类型“1”型协调配合，即继电器在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不允许继续使用。
