疏水阀型号编制

1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

2004–10–20 发布2005–04–01实施中华人民共和国国家发展和改革委员会发布1JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号3.3 驱动方式代号3.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

3.3.2 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

3.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；3.3.4 防爆电动装置的阀门用9B表示；3.4 连接形式代号3.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

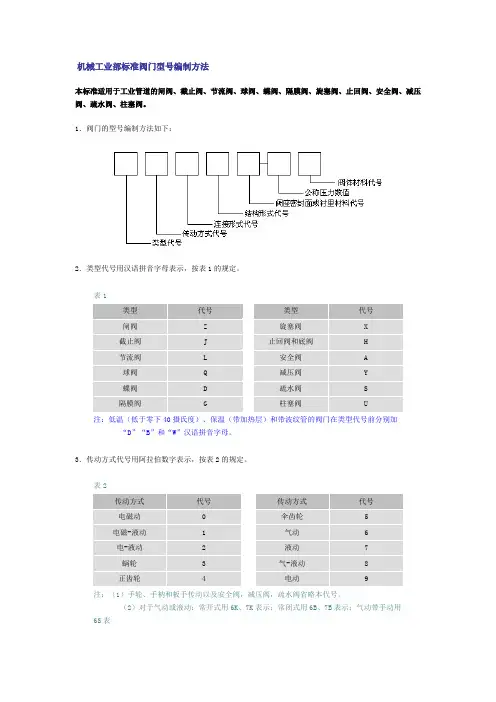

机械工业部标准阀门型号编制方法本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定表4表5表6注：垂直板三杆式用I s表示表8表9表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。

以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。

2.材质：铸铁、不锈钢等。

铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。

3.类型：机械型、热动力型等。

机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。

4.连接方式：螺纹、法兰等。

螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。

5.流量：小、中、大等。

根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。

6.压力等级：低、中、高、超高等。

根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。

7.使用温度：低温、常温、高温等。

根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。

8.是否带过滤器：是、否等。

有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。

9.其他特殊要求：如特殊流量、压力等。

根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。

二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。

2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。

3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。

4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。

5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

阀门型号编制方法、命名、代码说明 1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减 压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀 门 类 型 弹簧载荷安全阀 蝶 阀 隔 膜 阀 杠杆式安全阀 止回阀和底阀 截 止 阀 节 流 阀 代号 A D G GA H J L 阀门类型 排 污 阀 球 阀 蒸汽疏水阀 柱 塞 阀 旋 塞 阀 减 压 阀 闸 阀 代号 P Q S U X Y Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字 母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称 保温型 低温型 代号 B Da第二功能作用名称 排渣型 快速型代号 P Q1防火型 缓闭型aF H（阀杆密封）波纹管型 —W —低温型指允许使用温度低于—46℃以下的阀门。

阀门型号编制方法、命名、 阀门型号编制方法、命名、代码说明2011-7-15 22:21:00 来源：冈野集团有限公司1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密 封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减 压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号 或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称 压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀 门 类 型 弹簧载荷安全阀 蝶 阀 隔 膜 阀 杠杆式安全阀 止回阀和底阀 截 止 阀 节 流 阀 代号 A D G GA H J L 阀门类型 排 污 阀 球 阀 蒸汽疏水阀 柱 塞 阀 旋 塞 阀 减 压 阀 闸 阀 代号 P Q S U X Y Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字 母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称 保温型 低温型 防火型 缓闭型a代号 B Da F H第二功能作用名称 排渣型 快速型 （阀杆密封）波纹管型 —代号 P Q W —低温型指允许使用温度低于—46℃以下的阀门。

•阀门型号编制(表示方法),阀门型号含义
发布日期：2015-11-18
阀门型号编制方法
国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-200 9给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：
类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀
代号D A G Q Z H X Y J GL FL A
二单元、阀门传动方式（代号）：
阀门传动方式代号（表）
传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮
阀门连接方式代号（表）
闸阀结构形式代号（表）。

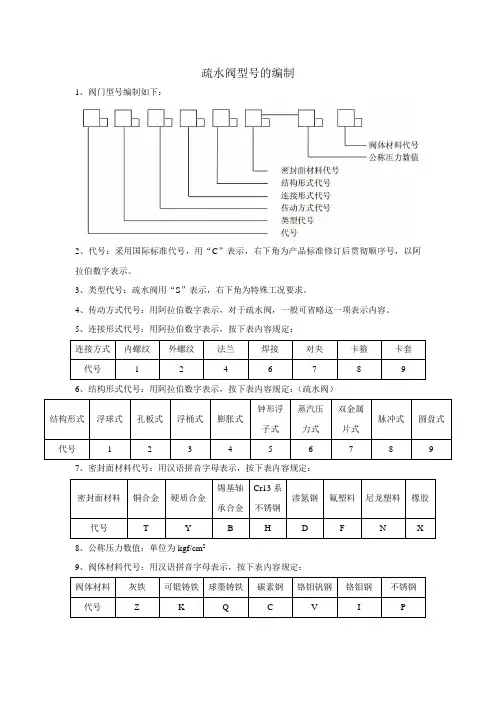

疏水阀型号的编制
1、阀门型号编制如下：
2、代号：采用国际标准代号，用“C ”表示，右下角为产品标准修订后贯彻顺序号，以阿拉伯数字表示。

3、类型代号：疏水阀用“S ”表示，右下角为特殊工况要求。

4、传动方式代号：用阿拉伯数字表示，对于疏水阀，一般可省略这一项表示内容。

5、连接形式代号：用阿拉伯数字表示，按下表内容规定：
6、结构形式代号：用阿拉伯数字表示，按下表内容规定：（疏水阀）
7、密封面材料代号：用汉语拼音字母表示，按下表内容规定：
8、公称压力数值：单位为kgf/cm 2
9、阀体材料代号：用汉语拼音字母表示，按下表内容规定：。

阀门型号编制方法、阀门编号说明阀门型号编制方法、阀门编号说明、阀门命名2007-5-15 07:09阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

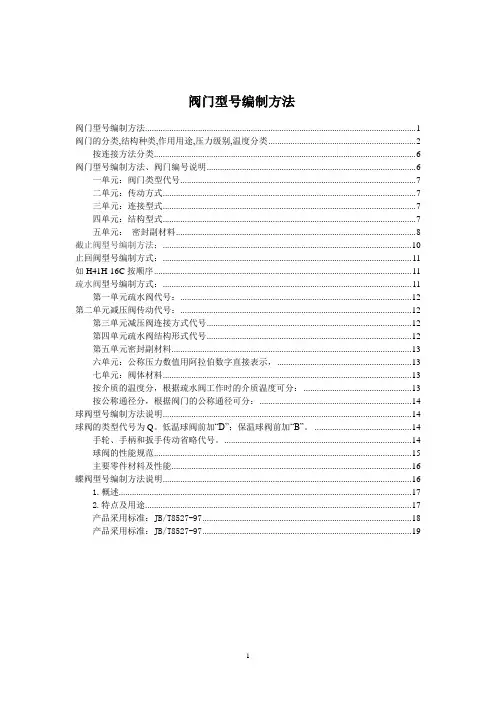

阀门型号编制方法阀门型号编制方法 (1)阀门的分类,结构种类,作用用途,压力级别,温度分类 (2)按连接方法分类 (6)阀门型号编制方法、阀门编号说明 (6)一单元：阀门类型代号 (7)二单元：传动方式 (7)三单元：连接型式 (7)四单元：结构型式 (7)五单元：密封副材料 (8)截止阀型号编制方法： (10)止回阀型号编制方式： (11)如H41H-16C按顺序 (11)疏水阀型号编制方式： (11)第一单元疏水阀代号： (12)第二单元减压阀传动代号： (12)第三单元减压阀连接方式代号 (12)第四单元疏水阀结构形式代号 (12)第五单元密封副材料 (13)六单元：公称压力数值用阿拉伯数字直接表示， (13)七单元：阀体材料 (13)按介质的温度分，根据疏水阀工作时的介质温度可分： (13)按公称通径分，根据阀门的公称通径可分： (14)球阀型号编制方法说明 (14)球阀的类型代号为Q。

低温球阀前加“D”；保温球阀前加“B”。

(14)手轮、手柄和扳手传动省略代号。

(14)球阀的性能规范 (15)主要零件材料及性能 (16)蝶阀型号编制方法说明 (16)1.概述 (17)2.特点及用途 (17)产品采用标准：JB/T8527-97 (18)产品采用标准：JB/T8527-97 (19)阀门的分类,结构种类,作用用途,压力级别,温度分类阀门产品的种类繁多，说法各不统一，有的按用途分（如化工阀门、石油阀门、油田专用阀、电站阀门等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸钢阀门、锻钢阀门、铸铁阀站等）、有的按连接形式分（如法兰式、对夹式、对焊式、内螺纹连接等）、有的按温度分（如低温阀门、高温阀站等）。

它的使用范围涉及到石油、化工、化肥、农药、合成塑料、合成纤维、合成橡胶、食品、医药、水电等工业部门以及国防、科研、交通、农业乃至生活设施。

阀门按结构种类可分为：蝶阀—用于开启或关闭管道内的介质。

阀门型号编制方法1型号编制和代号表示方法1.1阀门的型号编制方法1.1.1阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

1.1.2编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

1.2阀门类型代号1.2.1阀门类型代号用汉语拼音字母表示，按表1的规定表示。

1.2.2当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

1.3 驱动方式代号1.3.1 驱动方式代号用阿拉伯数字表示，按表3的规定。

1.3.2安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示。

1.3.3 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；1.3.4 防爆电动装置的阀门用9B表示；1.4 连接形式代号1.4.1 连接形式代号用阿拉伯数字表示，按表4规定的。

1.4.2 各种连接形式的具体结构、采用标准或方式（如：法兰面形式及密封方式、焊接形式、螺纹形式及标准等），不在连接代号后加符号表示，应在产品的图样、说明书或订货合同等文件中予以详细说明。

1.5 阀门结构形式代号阀门结构形式用阿拉伯数字表示，按表5～15规定。

表5 闸阀结构形式代号表6 截止阀、节流阀和柱塞阀结构形式代号表13 减压阀结构形式代号表15 排污阀结构形式代号1.6密封面或衬里材料代号1.6.1除隔膜阀外，当密封副的密封面材料不同时，以硬度低的材料表示。

阀座密封面或衬里材料代号按表16规定的字母表示。

表16 密封面或衬里材料代号1.6.2 隔膜阀以阀体表面材料代号表示。

1.6.3 阀门密封副材料均为阀门的本体材料时，密封面材料代号用“W”表示。

1.7压力代号1.7.1阀门使用的压力级符合GB/T 1048的规定时，采用GB/T 1048标准10倍的兆帕单位（MPa）数值表示。

阀门型号编制方法阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。

阀门有很多不同的类型，每种类型都有其独特的功能。

阀门的型号应依据国标编号要求。

若是企业标准，应注明型号的相关说明。

今天主要为大家介绍一下阀门型号编制方法及表示方法。

阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》；由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门型号类型（代号表）：二单元、阀门型号传动方式（代号表）：三单元、阀门型号连接方式（代号表）：四单元、阀门型号结构形式（代号）：1、蝶阀结构形式（代号表）：2、闸阀结构形式（代号表）：3、球阀结构形式（代号表）：4、止回阀结构形式（代号表）：5、截止阀、节流阀和柱塞阀结构形式代号表：6、隔膜阀结构形式代号表：7、旋塞阀结构形式代号表：8、安全阀结构形式代号表：9、减压阀结构形式代号表：10、疏水阀结构形式代号表：11、排污阀结构形式代号表：五单元、阀门型号密封材质（代号表）：六单元、阀门型号公称压力数值用阿拉伯数字直接表示（__MPa）MPa的数值公斤数的10倍。

阀门型号编制方法、阀门编号说明、阀门命名阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

疏水阀型号代号的含义(1) 第一单元用汉语拼音字母表示阀件类别，如：闸阀代号为Z截止阀代号为J减压阀代号为Y安全阀代号为A节流阀代号为L球阀代号为Q蝶阀代号为D隔膜阀代号为G旋塞阀代号为X止回阀代号为H疏水阀代号为S等。

(2) 第二单元用一位阿拉伯数字表示驱动方式，但有时要注意阿拉伯数字的脚标。

对手轮、手柄和扳手驱动的闸阀及安全阀、减压阀、疏水阀、则省略本单元。

对于气动或液动的阀门，常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示，电动防爆的用9B表示。

驱动方式代号：电磁动代号为0电磁-液动代号为1电-液动代号为2蜗轮代号为3正齿轮代号为4圆锥齿轮代号为5气动代号为6液动代号为7气-液动代号为8电动代号为9等。

(3) 第三单元用一位阿拉伯数字表示阀件的连接形式，如内螺纹连接代号为1，外螺纹连接代号为2，法兰连接代号为4焊接连接代号为6（焊接连接包括对焊和承插焊），对夹连接代号为7，卡箍连接代号为8，卡套连接代号为9等。

(4) 第四单元用一位阿拉伯数字表示阀件的结构形式。

(5) 第五单元用汉语拼音字母表示密封面或衬里材料。

如铜合金的代号为T，橡胶的代号为X，尼龙塑料的代号为N，不锈钢的代号为H，硬质合金的代号为Y，衬胶的代号为J，衬搪瓷的代号为C，衬铅的代号为Q等。

由阀体上直接加工出来的密封面材料用W表示，当阀座和阀瓣的密封材料不同时，用低硬质材料代号表示（隔膜阀除外）。

(6) 第六单元用阿拉伯数字表示阀件的公称压力，并以横线“-”与第五单元隔开。

、(7) 第七单元用汉语拼间字母表示阀体材料。

对于低温阀、带加热套的保温阀、带波纹管的阀件和杠杆安全阀，在代号前分别加汉语拼音字母D、B、W和G。

疏水阀型号代号的含义疏水阀型号表示有一定的准则，以CS15H为例，“C”表示国家认可的标准编写型号，“S”表示“疏水阀”的代号。

疏水阀型号如下：自由半浮球式蒸汽疏水阀(CS15H、CS45H)CS45H自由半浮球式疏水阀未开始工作时，自由半浮球式疏水阀半浮球沉落在发射管上.当疏水处于排水状态时.蒸汽经过过滤网和发射管进入阀体.当蒸汽体积增加到一定程度时，浮力使半浮球上浮。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前
注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；
注：焊接包括对焊和承插焊。

(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）
（4-2）截止阀和节流阀结构形式代号
1.阀门类型
根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核
对阀门的设计制造标准。

2.传动方式
根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料
注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等
级。

5.连接形式
一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：
注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的
尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，
系列2尺寸与原机标JB/79-59互换。

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

??阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法??????当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂;?阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

二单元、阀门传动方式（代号）：四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

????2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门型号和名称编制方法示例?a）?闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
