水系统管道阻力计算

以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：冷冻水泵的扬程估算：1.冷水机组阻力:60-100kpa(取100kpa即10m水柱）2.管路阻力：制冷机房,除污器、集水器、分水器及管路等的阻力：50kpa(5m水柱）；取输配侧管路长度250m，其比摩阻200pa/m.则摩擦阻力为:250X200=50000pa=50kpa (5m水柱）考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为50X0。

5=25kpa（2。

5m水柱）统计管路的总阻力为：50+50+25=125kpa（12。

5m水柱）。

3.空调末端装置阻力：20—50kpa(取20kpa即2m水柱）4.调节阀的阻力：40kpa（4m水柱）冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa(28m水柱）冷冻水泵扬程：取10％的安全系数，则扬程H=28。

5X1。

1=31m。

冷却水泵扬程估算：1.冷水机组阻力:60—100kpa（10)2.管路阻力:制冷机房，除污器及管路等的阻力：30kpa取输配侧管路长度100m，其比摩阻200pa/m.则摩擦阻力为：100200=20000pa=20kpa (2m水柱)考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为200。

5=10kpa统计管路的总阻力为:30+20+10=60kpa（6m水柱）3.调节阀的阻力：40kpa冷却水系统的各部分阻力之和为：80+60+40=180kpa(18m水柱）设冷却塔进出水高差为4m，则总阻力和为20m水柱.水泵扬程：取10％的安全系数，则扬程H=20X1.1=22m。

给排水系统的管道阻力与流量计算给排水系统是建筑物中不可或缺的一部分，其正常运行依赖于合理的管道设计和准确的管道阻力与流量计算。

本文将介绍给排水系统中管道阻力与流量的计算方法，帮助读者了解如何进行相关设计与计算。

管道阻力计算管道阻力是指液体在管道中运动时所受到的阻碍力，对给排水系统的正常运行有重要影响。

管道阻力的计算可以通过以下公式进行：Hf = f * (L / D) * (v^2 / 2g)其中，Hf表示管道阻力，f表示摩阻系数，L表示管道长度，D表示管道内径，v表示液体流速，g表示重力加速度。

摩阻系数f是在给排水系统设计中常见的一个参数，其值可以根据不同管道材料和液体性质进行选择。

一般情况下，可通过查询相关文献或规范手册来获取合适的摩阻系数值。

液体流速v可以通过流量计算所得。

在给排水系统设计中，流量是一个重要的参数，可通过以下公式计算：Q = A * v其中，Q表示流量，A表示管道的截面积，v表示液体流速。

通过计算得到的流量可以用于管道阻力的计算。

管道流量计算给排水系统中，流量计算是设计过程中的重要环节，它直接影响管道的尺寸和性能。

可以使用以下几种方法进行管道流量的计算：1. 使用经验公式对于给排水系统中的常见管道，可以使用一些经验公式来进行流量估算。

一种常用的经验公式是曼宁公式，如下所示：Q = (1 / n) * A * R^(2/3) * S^(1/2)其中，Q表示流量，n表示曼宁粗糙系数，A表示管道的截面积，R表示管道的水力半径，S表示水流坡度。

2. 使用公式计算除了经验公式外，也可以使用一些计算公式进行流量的准确计算。

一种常用的计算公式是瑞诺数公式，如下所示：Q = C * A * v其中，Q表示流量，C表示瑞诺系数，A表示管道的截面积，v表示液体流速。

对于不同类型的管道，可以根据具体情况选择合适的计算公式。

在一些特殊情况下，可能需要考虑更多的因素，如压力损失、摩阻系数的变化等。

给排水系统的管道阻力与流量计算是一个复杂而关键的设计环节。

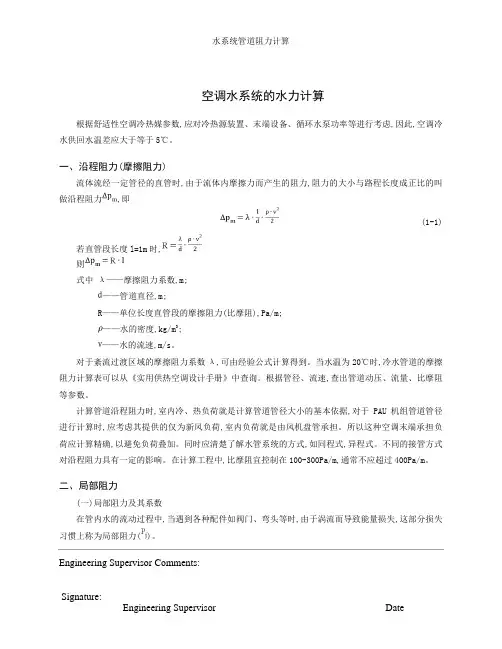

空调水系统的水力计算根据舒适性空调冷热媒参数,应对冷热源装置、末端设备、循环水泵功率等进行考虑,因此,空调冷水供回水温差应大于等于5℃。

一、沿程阻力(摩擦阻力)流体流经一定管径的直管时,由于流体内摩擦力而产生的阻力,阻力的大小与路程长度成正比的叫做沿程阻力,即(1-1)若直管段长度l=1m时,则式中λ——摩擦阻力系数,m;——管道直径,m;R——单位长度直管段的摩擦阻力(比摩阻),Pa/m;——水的密度,kg/m3;——水的流速,m/s。

对于紊流过渡区域的摩擦阻力系数λ,可由经验公式计算得到。

当水温为20℃时,冷水管道的摩擦阻力计算表可以从《实用供热空调设计手册》中查询。

根据管径、流速,查出管道动压、流量、比摩阻等参数。

计算管道沿程阻力时,室内冷、热负荷就是计算管道管径大小的基本依据,对于PAU机组管道管径进行计算时,应考虑其提供的仅为新风负荷,室内负荷就是由风机盘管承担。

所以这种空调末端承担负荷应计算精确,以避免负荷叠加。

同时应清楚了解水管系统的方式,如同程式,异程式。

不同的接管方式对沿程阻力具有一定的影响。

在计算工程中,比摩阻宜控制在100-300Pa/m,通常不应超过400Pa/m。

二、局部阻力(一)局部阻力及其系数在管内水的流动过程中,当遇到各种配件如阀门、弯头等时,由于涡流而导致能量损失,这部分损失习惯上称为局部阻力()。

Engineering Supervisor Comments:(2-1) 式中——管道配件的局部阻力系数;——水流速度,m/s。

常用管道的配件可以通过相应的表格进行查询。

根据管道管径的不同以及管道上的阀门、弯头、过滤器、除污器、水泵入口等能出现局部阻力的类别进行查询,得到不同的局部阻力系数,再利用公式计算出局部阻力。

对于三通而言,不同的混合方向及方式,会出现不同的阻力系数,且数值相差比较大。

因此,查询三通阻力系数时,应根据已有的混合方式进行查询,进而得到更准确的局部阻力系数。

管道阻力损失计算公式
管道阻力损失是流体在管道中经历的机械能损失，由其内的摩擦力，压力损失和间断损失组成。

管道阻力损失的计算公式是：
ΔP = L × 0.109 × (V²/ D4) × (f / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：流体流速，单位是m/s；
D：管道内径，单位是m；
f：管道内摩擦系数；
2g：重力加速度，一般把2g定为9.8。

管道阻力损失计算公式可以帮助我们计算管道中流体的机械能损失，从而更好地控制管道的设计和运行。

管道阻力损失的计算公式可以用于计算水管、汽油管、空气管、蒸汽管等各种流体的阻力损失。

例如，可以用来计算水管中水流的阻力损失，计算公式如下：
ΔP = L × 0.109 × (V²/ D4) × (0.02 / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：水流流速，单位是m/s；
D：管道内径，单位是m；
0.02：水流的摩擦系数；
2g：重力加速度，一般把2g定为9.8。

通过计算管道的阻力损失，我们可以更好地控制管道的运行，从而更有效地利用管道的资源。

管道阻力损失的计算公式实际上是一种能量守恒定律，它也可以用于分析水力学系统中流体的流动特性，从而发现和解决流体流动中的问题。

总之，管道阻力损失计算公式是一个非常有用的工具，可以帮助我们计算管道中流体的机械能损失，更好地控制管道的设计和运行。
