空调水系统水管管径计算表(闭式系统--纸质整理)

空调冷热水管查阅间表

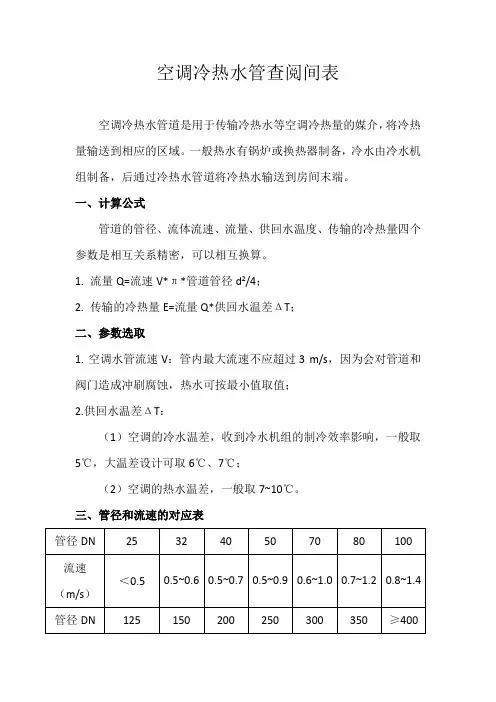

空调冷热水管道是用于传输冷热水等空调冷热量的媒介，将冷热量输送到相应的区域。

一般热水有锅炉或换热器制备，冷水由冷水机组制备，后通过冷热水管道将冷热水输送到房间末端。

一、计算公式
管道的管径、流体流速、流量、供回水温度、传输的冷热量四个参数是相互关系精密，可以相互换算。

1.流量Q=流速V*π*管道管径d2/4；
2.传输的冷热量E=流量Q*供回水温差ΔT；
二、参数选取
1.空调水管流速V：管内最大流速不应超过3 m/s，因为会对管道和阀门造成冲刷腐蚀，热水可按最小值取值；
2.供回水温差ΔT：
（1）空调的冷水温差，收到冷水机组的制冷效率影响，一般取5℃，大温差设计可取6℃、7℃；
（2）空调的热水温差，一般取7~10℃。

三、管径和流速的对应表
四、空调冷热水管管径、流量、流速、温差与冷量对照表。

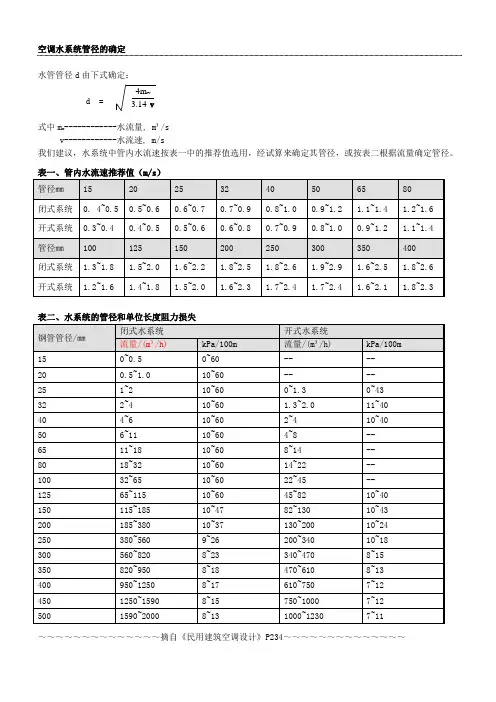

水管管径d 由下式确定： d =式中m w ------------水流量, m ³/s v------------水流速, m/s我们建议，水系统中管内水流速按表一中的推荐值选用，经试算来确定其管径，或按表二根据流量确定管径。

表一、管内水流速推荐值（m/s ）表二、水系统的管径和单位长度阻力损失～～～～～～～～～～～～～～摘自《民用建筑空调设计》P234～～～～～～～～～～～～～～4m w3.14 v水管设计估算出冷负荷，选出风机盘管和制冷主机冷冻水制冷主机的管径可按中央空调水管道配比一览表根据总冷负荷选择，或者按公式(冷冻水流量)L=Q(KW)/（4.5~5）×1.163（M3/H）计算，D=根号下L/0.785×3600×流速（M/S）冷却塔：冷却塔的水流量是冷却水流量的1.2倍，冷却系统的补水量应为循环水量的1%-1.6%。

膨胀水箱：一般按冷冻水系统管路总水容量的2%--3%选择，冷冻水泵：冷冻水泵的水流量是冷水机组蒸发器的水流量的1.1倍冷冻水泵扬程Hmax=△P1+△P2+0.05L (1+K) ，其中：△P1为冷水机组蒸发器的水压降；△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降；mH2OL为该最不利环路的管长；K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6 。

冷却水泵：冷却水泵的水流量是冷水机组（冷凝器）的水流量的1.1倍，冷却水水流量：为所对应的冷水机组的冷却水流量,计算水泵流量应附加5%～10%的裕量，或根据如下公式进行计算。

L=(Q1+Q2)/Δtx1.163X(1.15~1.2)其中：L为冷却水水流量，m3/h;Q1为乘以同时使用率后的总冷负荷，kw;Q2为机组中压缩机耗电量，kw;△t为冷却水进出水温差，℃，一般取4.5～5。

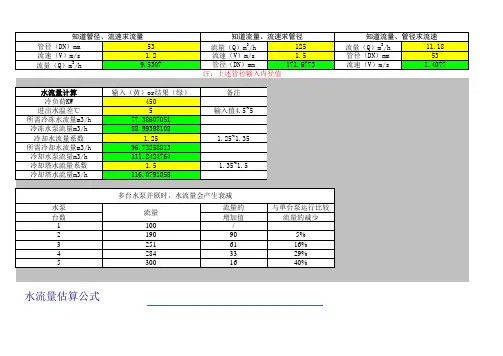

水流量估算公式冷却水流量水流量估算公式（顺便重点强调一下）同理：将以上公式温差取5度，由于能效比不小于4，系数可取1.25，简化后，冷却水流量为机组冷冻水流量的约1.25倍，即L(m3/h)=1.25*0.172Q ＝0.215Q冷却水泵水流量，可按冷冻水流量预留15％的余量，则冷却水泵流量L (m3/h)＝0.215Q*1.15＝0.247Q冷冻水流量水流量估算公式式中Q 选设计冷负荷，不宜选末端冷量之和，严禁选主机制冷量，4.5～5指机组进出水温度差，标准情况下温差为5；1.163为大卡与瓦之间的换算系数；简化后：冷冻水流量L (m3/h)＝0.172Q（该公式适用于管径计算的流量）冷冻水泵水流量，可按冷冻水流量预留15％的余量，则冷冻水泵流量L (m3/h)＝0.172Q*1.15＝0.198Q末端水压水泵扬程计算冷却水泵流量L (m3/h)＝0.215Q*1.15＝0.247Q特别提示：冷却水流量中的Q 只能取螺杆机主机制冷量。

冷却塔流量水流量估算公式（顺便重点强调一下）同理：将以上公式温差取5度，由于冷却塔随着适用时间的增加，换热效率降低，且冷却塔使用环境与设计标故冷却塔水流量的系数建议取最大1.5，冷却塔的水流量为机组冷冻水流量的1.5倍，经简化后L(m3/h)=1.5*0.172Q ＝0.258Q特别提示：冷却水流量中的Q 只能取螺杆机主机制冷量。

最不利环路较长时K 取0.2~0.3；较断时K 取0.4~0.6一般空调冷冻水泵的扬程基本在27m ～32m 之间。

当系统比较简单时，可用24m 扬程的，当系统比较复杂，最不利环路管路较长时，可用37m 扬程的。

冷却塔开式段高度水泵扬程计算最不利环路的总水管长一般空调冷却水泵的扬程基本在16m ～24m 之间。

当系统比较简单时，水塔离机组较近时，可用水膨胀系数系统储水量VC=0.5×Q （L ）膨胀水箱选型简易公式：VC=0.5×Q （L ）冷量（KW ）简易公式：Q 等同于冷冻水流量中的Q设计标况有差别，，可用12m扬程的。
