水系统中水流速的推荐值查表确定冷冻水管管径冷凝水管径的简易确定方法注：1. 做冷凝水主管是应考虑脏堵问题，最小不小于ND32。
2. 应合理考虑坡度，从设备接出的支管保证0.01，主管保证0.005。
空调冷热水管最小保温厚度表（mm ）注：1、仅适用于江苏和上海夏热冬冷地区，管内水温为7—65℃。
2、20℃是橡塑的导热系数04.0≤λ(W/m.k),湿阻因子小于8003.、20℃是离心玻璃棉管壳的导热系数042.0≤λ(W/m.k),密度为64Kg/m 3铜管保温建筑物冷负荷估算指标1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。
水泵的选择注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O；（据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O；4.分水器、集水器水阻力：一般一个为3mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
冷却水泵流量 = 机组冷凝器水流量的1.5倍冷却水泵扬程的组成1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）2.冷却塔喷头喷水压力：一般为2~3mH2O3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O4.回水过滤器阻力，一般为3~5mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；综上所述，冷却水泵扬程为17~26mH2O，一般为21~25mH2O。
空调水系统的水力计算根据舒适性空调冷热媒参数，应对冷热源装置、末端设备、循环水泵功率等进行考虑，因此，空调冷水供回水温差应大于等于5℃。
一、沿程阻力（摩擦阻力）流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比的叫做沿程阻力,即(1-1)若直管段长度l=1m时，则式中λ——摩擦阻力系数，m；——管道直径，m；R——单位长度直管段的摩擦阻力（比摩阻），Pa/m；——水的密度，kg/m3；——水的流速，m/s。
对于紊流过渡区域的摩擦阻力系数λ，可由经验公式计算得到。
当水温为20℃时，冷水管道的摩擦阻力计算表可以从《实用供热空调设计手册》中查询。
根据管径、流速，查出管道动压、流量、比摩阻等参数。
计算管道沿程阻力时，室内冷、热负荷是计算管道管径大小的基本依据，对于PAU机组管道管径进行计算时，应考虑其提供的仅为新风负荷，室内负荷是由风机盘管承担。
所以这种空调末端承担负荷应计算精确，以避免负荷叠加。
同时应清楚了解水管系统的方式，如同程式，异程式。
不同的接管方式对沿程阻力具有一定的影响。
在计算工程中，比摩阻宜控制在100-300Pa/m，通常不应超过400Pa/m。
二、局部阻力（一）局部阻力及其系数在管内水的流动过程中，当遇到各种配件如阀门、弯头等时，由于涡流而导致能量损失，这部分损失习惯上称为局部阻力（）。
(2-1) 式中——管道配件的局部阻力系数；——水流速度，m/s。
常用管道的配件可以通过相应的表格进行查询。
根据管道管径的不同以及管道上的阀门、弯头、过滤器、除污器、水泵入口等能出现局部阻力的类别进行查询，得到不同的局部阻力系数，再利用公式计算出局部阻力。
对于三通而言，不同的混合方向及方式，会出现不同的阻力系数，且数值相差比较大。
因此，查询三通阻力系数时，应根据已有的混合方式进行查询，进而得到更准确的局部阻力系数。
在实际计算水管局部阻力时，应先确定管道上的管件种类、数目，尤其是水管接进机组、水泵、末端。

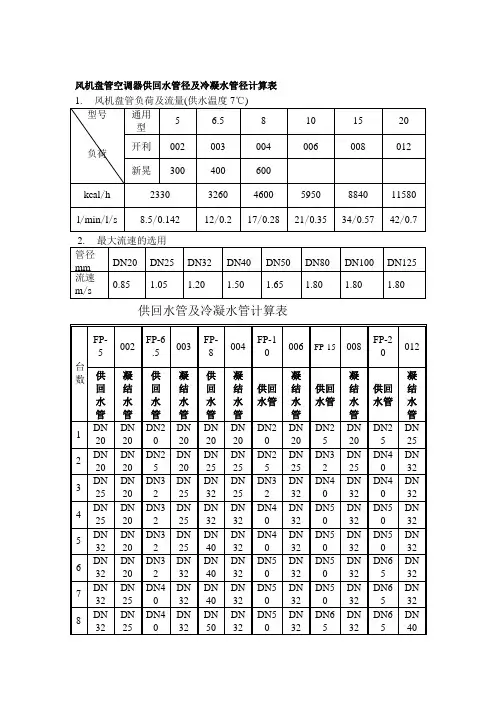

风机盘管空调器供回水管径及冷凝水管径计算91353092 风机盘管空调器供回水管径及冷凝水管径计算表1. 风机盘管负荷及流量(供水温度7?)型号通用型 5 6.5 8 10 15 20开利 002 003 004 006 008 012负荷新晃 300 400 600 kcal/h 2330 3260 4600 5950 8840 11580 l/min/l/s8.5/0.142 12/0.2 17/0.28 21/0.35 34/0.57 42/0.72. 最大流速的选用管径mm DN20 DN25 DN32 DN40 DN50 DN80 DN100 DN125 流速m/s 0.85 1.05 1.20 1.50 1.65 1.80 1.80 1.80供回水管及冷凝水管计算表FP-15 008 FP-20 012 FP-5 002 FP-6.5 003 FP-8 004 FP-10 006 台数供回凝结供回凝结供回凝结供回凝结供回凝结供回凝结水管水管水管水管水管水管水管水管水管水管水管水管 1 DN20 DN20 DN20 DN20 DN20 DN20 DN20 DN20 DN25 DN20 DN25 DN25 2 DN20 DN20 DN25 DN20 DN25 DN25 DN25 DN25 DN32 DN25 DN40 DN32 3 DN25 DN20 DN32 DN25 DN32 DN25 DN32 DN32 DN40 DN32 DN40 DN32 4 DN25 DN20 DN32 DN25 DN32 DN32 DN40 DN32 DN50 DN32 DN50 DN32 5 DN32 DN20 DN32 DN25 DN40 DN32 DN40 DN32 DN50 DN32 DN50 DN32 6 DN32 DN20 DN32 DN32 DN40 DN32 DN50 DN32 DN50 DN32 DN65 DN32 7 DN32 DN25 DN40 DN32 DN40 DN32 DN50 DN32 DN50 DN32 DN65 DN32 8 DN32 DN25 DN40 DN32 DN50 DN32 DN50 DN32 DN65 DN32 DN65 DN40 9 DN32 DN25DN40 DN32 DN50 DN32 DN50 DN32 DN65 DN32 DN65 DN40 10 DN40 DN25 DN40 DN32 DN50 DN32 DN50 DN32 DN65 DN32 DN80 DN40 11 DN40 DN25 DN50 DN32 DN50 DN32 DN65 DN32 DN65 DN40 DN80 DN40 12 DN40 DN25 DN50 DN32 DN50 DN32 DN65 DN32 DN80 DN40 DN80 DN40 13 DN40 DN25 DN50 DN32 DN50 DN32 DN65 DN32 DN80 DN40 DN80 DN4014 DN40 DN25 DN50 DN32 DN50 DN32 DN65 DN32 DN80 DN40 DN100 DN50 15 DN50 DN25 DN50 DN32 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 16 DN50DN25 DN50 DN32 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 17 DN50 DN25DN50 DN32 DN65 DN32 DN65 DN40 DN100 DN40 DN100 DN50 18 DN50 DN25 DN50 DN32 DN65 DN32 DN65 DN40 DN100 DN50 DN100 DN50 19 DN50 DN25 DN50 DN32 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 20 DN50 DN25 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 21 DN50 DN25 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 22 DN50 DN25 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 23 DN50 DN25 DN65 DN32 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 24 DN50 DN25 DN65 DN32 DN80 DN40 DN80 DN40 DN100 DN50 DN125 DN50 25 DN50 DN25 DN65 DN32 DN80 DN40 DN80 DN40 DN100 DN50 DN125 DN50 26 DN50 DN25 DN65 DN32 DN80 DN40 DN80 DN50 DN100 DN50 DN125 DN50 27 DN50 DN25 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 DN125 DN50 28 DN50 DN25 DN65 DN40 DN80 DN40 DN100 DN50 DN100 DN50 DN125 DN50 29DN65 DN25 DN65 DN40 DN80 DN40 DN100 DN50 DN125 DN50 DN125 DN50 30 DN65 DN25 DN65 DN40 DN80 DN40 DN100 DN50 DN125 DN50 DN125 DN50韩非子名言名句大全，韩非子寓言故事,不需要的朋友可以下载后编辑删除～～1、千里之堤，毁于蚁穴。
风机盘管空调器供回水管径及冷凝水管径计算表供回水管及冷凝水管计算表教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。
文件――页面设置――版式――页眉和页脚――首页不同。
2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。
简言之，分节符使得它们独立了。
这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。
3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。
4. 问：WORD 编辑页眉设置，如何实现奇偶页不同比如：单页浙江大学学位论文，这一个容易设；双页：（每章标题），这一个有什么技巧啊？答：插入节分隔符，与前节设置相同去掉，再设置奇偶页不同。
5. 问：怎样使WORD 文档只有第一页没有页眉，页脚？答：页面设置－页眉和页脚，选首页不同，然后选中首页页眉中的小箭头，格式－边框和底纹，选择无，这个只要在“视图”――“页眉页脚”，其中的页面设置里，不要整个文档，就可以看到一个“同前”的标志，不选，前后的设置情况就不同了。
6. 问：如何从第三页起设置页眉？答：在第二页末插入分节符，在第三页的页眉格式中去掉同前节，如果第一、二页还有页眉，把它设置成正文就可以了●在新建文档中，菜单―视图―页脚―插入页码―页码格式―起始页码为0，确定；●菜单―文件―页面设置―版式―首页不同，确定；●将光标放到第一页末，菜单―文件―页面设置―版式―首页不同―应用于插入点之后，确定。
第2 步与第三步差别在于第2 步应用于整篇文档，第3 步应用于插入点之后。
如何快速估算中央空调水管管径管径计算公式如下：VQ 785.01000dQ(L/s)：管段内流经的水流量 d(mm)：管道内径 v(m/s)：假定的水流速目前设计软件（天正、鸿业）都能直接计算出管径。
在水系统中，管内水流速一般按推荐值选用，经试算确定其管径。
冷凝水管的设计管内水流速推荐值m/s管径(mm)闭式系统 开式系统 15 0.4～0.5 0.3～0.4 20 0.5～0.6 0.4～0.5 25 0.6～0.7 0.5～0.6 32 0.7～0.9 0.6～0.8 40 0.8～1.0 0.7～0.9 50 0.9～1.2 0.8～1.0 65 1.1～1.4 0.9～1.2 80 1.2～1.6 1.1～1.4 100 1.3～1.8 1.2～1.6 125 1.5～2.0 1.4～1.8 150 1.6～2.2 1.5～2.0 200 1.8～2.5 1.6～2.3 250 1.8～2.6 1.7～2.4 300 1.9～2.9 1.7～2.4 350 2.0～2.8 1.6～2.1 400 2.0～2.8 1.8～2.5 450 2.1～2.8 1.9～2.5 5002.1～2.81.9～2.5关于冷凝水管的选择，一般情况下，每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水。
在潜热负荷较高的场合，每1kW冷负荷每1h约产生0.8kg冷凝水。
通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。
负荷Q 冷凝水管管径Q≤7KW DN20mmQ=7.1～17.6KW DN25mmQ＝17.7～100kDN32mmWDN40mmQ＝101～176kWDN50mmQ＝177～598kWDN80mmQ＝599～1055kWDN100mmQ＝1056～1512k风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。
排放冷凝水管道的设计，应注意以下事项：1.沿水流方向，水平管道应保持不小于千分之三的坡度；且不允许有积水部位。
空调冷冻水管道设计本次设计制冷机房独立设置，分出的冷冻水管分别送入各新风机组及各末端设备。
8.1空调冷却水系统设计8.1.1设计原则1. 空调管路系统应具备足够的输送能力；2. 合理布置管道，管道的布置要尽可能地选用同程式系统，易于保持环路的水力稳定性；3. 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。
同时设计中要杜绝大流量小温差问题；4. 设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，式空调水系统在实际运行中有良好的水力工况和热力工况；5. 空调管路系统应能满足中央空调部分符合时的调节要求；6. 空调管路系统设计中要尽可能多地采用节能技术措施；7. 管路系统选用的管材、配件要符合有关的规范要求；8.管路系统设计中要注意便于维修管理，操作、调节方便。
8.1.2系统水力计算过程水系统计算步骤如下：1.布置制冷机房，确定冷冻水走向及水路附件。
并画出水系统轴测图。
2.根据推荐流速和流量确定各管路管径，并计算实际流速。
3.计算水管路沿程阻力和局部阻力，最后选择冷水泵。
阻力的计算1.流量计算)-(h g p t t c QW =kg/s （8—1）式中 W ——水流量，kg/s ；Q ——设备所需提供的冷量，kW ； t g ——供水温度，℃； T h ——回水温度，℃；c p ——水定压比热，kJ/(kg ·℃)，常温时c ＝4.1868；kJ/（kg ·℃）。
2.管径的确定实际管径可由下式计算：πυ4Wd =m （8—2） 式中 d ——水管管径，m ；W ——水流量，m 3/s ； υ——水流速，m/s ；一般水系统中管内水流速按表8－1中的推荐值选取。
表8—1管径及相应的流速管径/mm 15 20 25 32 40 50 65 80 100 125闭式系统 0.3-0.5 0.5-0.6 0.6-0.7 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 开式系统0.3-0.4 0.4-0.6 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 由式8－2算出实际管径后，可按文献[1]表10－2选取与算出的实际管径相近的标准管径，之后可算出实际流速。

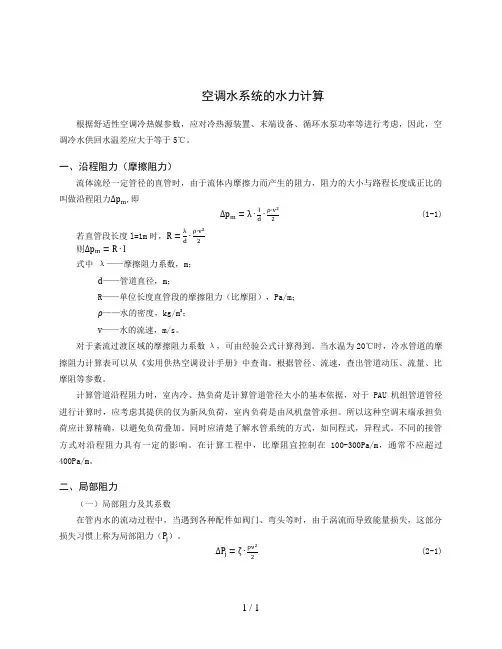

空调水系统的水力计算根据舒适性空调冷热媒参数，应对冷热源装置、末端设备、循环水泵功率等进行考虑，因此，空调冷水供回水温差应大于等于5℃。
一、沿程阻力（摩擦阻力）流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比的叫做沿程阻力∆p m,即∆p m=λ∙ld ∙ρ∙v22(1-1)若直管段长度l=1m时，R=λd ∙ρ∙v22则∆p m=R∙l式中λ——摩擦阻力系数，m；d——管道直径，m；R——单位长度直管段的摩擦阻力（比摩阻），Pa/m；ρ——水的密度，kg/m3；v——水的流速，m/s。
对于紊流过渡区域的摩擦阻力系数λ，可由经验公式计算得到。
当水温为20℃时，冷水管道的摩擦阻力计算表可以从《实用供热空调设计手册》中查询。
根据管径、流速，查出管道动压、流量、比摩阻等参数。
计算管道沿程阻力时，室内冷、热负荷是计算管道管径大小的基本依据，对于PAU机组管道管径进行计算时，应考虑其提供的仅为新风负荷，室内负荷是由风机盘管承担。
所以这种空调末端承担负荷应计算精确，以避免负荷叠加。
同时应清楚了解水管系统的方式，如同程式，异程式。
不同的接管方式对沿程阻力具有一定的影响。
在计算工程中，比摩阻宜控制在100-300Pa/m，通常不应超过400Pa/m。
二、局部阻力（一）局部阻力及其系数在管内水的流动过程中，当遇到各种配件如阀门、弯头等时，由于涡流而导致能量损失，这部分损失习惯上称为局部阻力（P j）。
ΔP j=ζ∙ρν22(2-1)式中ζ——管道配件的局部阻力系数；ν——水流速度，m/s。
常用管道的配件可以通过相应的表格进行查询。
根据管道管径的不同以及管道上的阀门、弯头、过滤器、除污器、水泵入口等能出现局部阻力的类别进行查询，得到不同的局部阻力系数，再利用公式计算出局部阻力。
对于三通而言，不同的混合方向及方式，会出现不同的阻力系数，且数值相差比较大。
因此，查询三通阻力系数时，应根据已有的混合方式进行查询，进而得到更准确的局部阻力系数。
空调水系统的水力计算根据舒适性空调冷热媒参数，应对冷热源装置、末端设备、循环水泵功率等进行考虑，因此，空调冷水供回水温差应大于等于5℃。
一、沿程阻力（摩擦阻力）流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比的叫做沿程阻力,即(1-1)若直管段长度l=1m时，则式中λ——摩擦阻力系数，m；——管道直径，m；R——单位长度直管段的摩擦阻力（比摩阻），Pa/m；——水的密度，kg/m3；——水的流速，m/s。
对于紊流过渡区域的摩擦阻力系数λ，可由经验公式计算得到。
当水温为20℃时，冷水管道的摩擦阻力计算表可以从《实用供热空调设计手册》中查询。
根据管径、流速，查出管道动压、流量、比摩阻等参数。
计算管道沿程阻力时，室内冷、热负荷是计算管道管径大小的基本依据，对于PAU机组管道管径进行计算时，应考虑其提供的仅为新风负荷，室内负荷是由风机盘管承担。
所以这种空调末端承担负荷应计算精确，以避免负荷叠加。
同时应清楚了解水管系统的方式，如同程式，异程式。
不同的接管方式对沿程阻力具有一定的影响。
在计算工程中，比摩阻宜控制在100-300Pa/m，通常不应超过400Pa/m。
二、局部阻力（一）局部阻力及其系数在管内水的流动过程中，当遇到各种配件如阀门、弯头等时，由于涡流而导致能量损失，这部分损失习惯上称为局部阻力（）。
(2-1)式中——管道配件的局部阻力系数；——水流速度，m/s。
常用管道的配件可以通过相应的表格进行查询。
根据管道管径的不同以及管道上的阀门、弯头、过滤器、除污器、水泵入口等能出现局部阻力的类别进行查询，得到不同的局部阻力系数，再利用公式计算出局部阻力。
对于三通而言，不同的混合方向及方式，会出现不同的阻力系数，且数值相差比较大。
因此，查询三通阻力系数时，应根据已有的混合方式进行查询，进而得到更准确的局部阻力系数。
在实际计算水管局部阻力时，应先确定管道上的管件种类、数目，尤其是水管接进机组、水泵、末端。
水系统中水流速的推荐值查表确定冷冻水管管径冷凝水管径的简易确定方法注：1. 做冷凝水主管是应考虑脏堵问题，最小不小于ND32。
2. 应合理考虑坡度，从设备接出的支管保证0.01，主管保证0.005。
空调冷热水管最小保温厚度表（mm ）管径DN ≤20 25-32 40-50 70 80 100-125 150 ≥200 橡胶保温 室内 27.5 30 32 35 35 38 38 41 室外 35 35 38 41 41 44 47 47 玻璃棉绝热管壳室内 30 30 40 40 45 45 45 50 室外4040455055556060注：1、仅适用于江苏和上海夏热冬冷地区，管内水温为7—65℃。
2、20℃是橡塑的导热系数04.0≤λ(W/m.k),湿阻因子小于8003.、20℃是离心玻璃棉管壳的导热系数042.0≤λ(W/m.k),密度为64Kg/m 3铜管保温建筑物冷负荷估算指标1.冷却水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q 为制冷主机制冷量)2.1~15.1(1.1635)-(4.5Q(Kw)/h)L(m 3⨯⨯=2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q 为建筑没有考虑同时使用率情况下的总冷负荷。
1.1635)-(4.5Q(Kw)/h)L(m 3⨯=水泵的选择注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
冷冻水泵扬程的组成1.制冷机组蒸发器水阻力：一般为5~7mH2O ；（具体值可参看产品样本）2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O ； （据体值可参看产品样本）3.回水过滤器阻力，一般为3~5mH2O ；4.分水器、集水器水阻力：一般一个为3mH2O ；5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O ；综上所述，冷冻水泵扬程为26~35mH2O ，一般为32~36mH2O 。
空调系统中常用的一些基本数据：一、空调系统用水量估算：1、冷冻水量：0.172L/W(折合0.2L/Kal或0.6m3/TR)2、冷却水量：0.215L/W(折合0.25L/Kal或0.75m3/TR)3、冷却水补水量按冷却水循环量的1-2%计算。
二、空调系统耗电量估算：1.1-1.4KW/TR按不同建筑物面积估算：旅馆0.035-0.045KW/m2 办公0.042-0.054KW/m2商业网点：0.072-0.094KW/m2 体育馆：0.105-0.145KW/m2 商场(营业厅)0.105-0.135 KW/m2电影院：0.046-0.059KW/m2医院0.03-0.04 KW/m2三、空调冷水管径选择表：（依据河北省设计院上海分院提供，浮动值不宜超过10%）.四、空调冷凝水管径选择表：因凝结水管为重力流，管内流速取V=0.3m/S，最小凝结水管管径不小于DN25,各管径排水量如下：五、不同管径的排水管所能承担的不同规格的风机盘管机组的台数见下表：六、循环水泵扬程的估算：1、离心式冷水机组：蒸发器30-80Kpa 冷凝器50-80kpa2、吸收式冷水机组：蒸发器40-100KPa冷凝器：50-140Kpa3、风冷热泵机组蒸发器30-100Kpa4、螺杆式冷水机组：蒸发器40-90kpa 蒸发器60-90kpa5、冷热盘管：20-50Kpa6、热交换器：20-50Kpa7、风机盘管：10-30Kpa8、自动控制阀：30-150Kpa 9冷却塔：20-80Kpa 10、冷却塔盛水池到喷嘴高差取30Kpa 11、冷却塔喷嘴喷雾压力50Kpa 12、机房设备管线：70kpa 管道：0.2kpa/m：循环泵扬程考虑1.1-1.2的富裕量。
七、空调风管及送回风口的风速推荐值八、按不同的风口类型选取送风速度：1、孔板下送：3-5m/S2、条缝风口：2-4m/S3、喷口：4-10m/S九、按回风口不同位置选取流速：1、房间上部：3-4m/S2、靠近座位：1.5-2m/S3、不靠近座位：2-3m/S4、走廊回风：1.0-1.5m/S十、管道保温厚度表：1冷冻水管：（保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳）2、采暖水管：1）采用矿渣棉管壳、岩棉管壳2）采用超细玻璃棉管壳、防潮离心玻璃棉管壳3）空调风管（保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳）室内风管保温层厚度为30mm；室外风管保温层厚度为50mm，若采用福乐斯橡塑保温板：室内风管10mm，室外风管为30mm。
