空调水系统管径选用参考

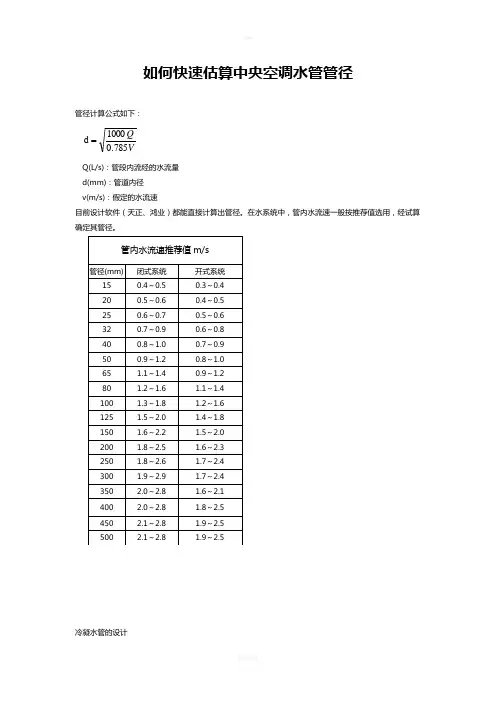

如何快速估算中央空调水管管径管径计算公式如下：VQ 785.01000dQ(L/s)：管段内流经的水流量 d(mm)：管道内径 v(m/s)：假定的水流速目前设计软件（天正、鸿业）都能直接计算出管径。

在水系统中，管内水流速一般按推荐值选用，经试算确定其管径。

冷凝水管的设计管内水流速推荐值m/s管径(mm)闭式系统 开式系统 15 0.4～0.5 0.3～0.4 20 0.5～0.6 0.4～0.5 25 0.6～0.7 0.5～0.6 32 0.7～0.9 0.6～0.8 40 0.8～1.0 0.7～0.9 50 0.9～1.2 0.8～1.0 65 1.1～1.4 0.9～1.2 80 1.2～1.6 1.1～1.4 100 1.3～1.8 1.2～1.6 125 1.5～2.0 1.4～1.8 150 1.6～2.2 1.5～2.0 200 1.8～2.5 1.6～2.3 250 1.8～2.6 1.7～2.4 300 1.9～2.9 1.7～2.4 350 2.0～2.8 1.6～2.1 400 2.0～2.8 1.8～2.5 450 2.1～2.8 1.9～2.5 5002.1～2.81.9～2.5关于冷凝水管的选择，一般情况下，每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水。

在潜热负荷较高的场合，每1kW冷负荷每1h约产生0.8kg冷凝水。

通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。

负荷Q 冷凝水管管径Q≤7KW DN20mmQ=7.1～17.6KW DN25mmQ＝17.7～100kDN32mmWDN40mmQ＝101～176kWDN50mmQ＝177～598kWDN80mmQ＝599～1055kWDN100mmQ＝1056～1512k风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。

排放冷凝水管道的设计，应注意以下事项：1.沿水流方向，水平管道应保持不小于千分之三的坡度；且不允许有积水部位。

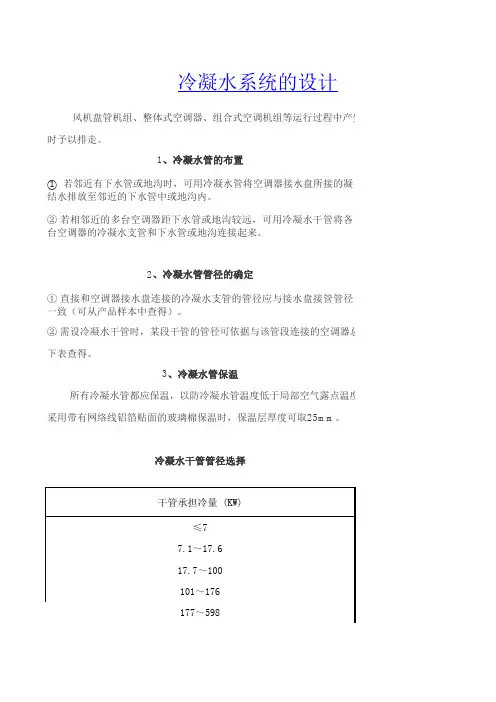

冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的时予以排走。

1、冷凝水管的布置①若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。

②若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。

2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。

②需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW)按下表查得。

3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。

采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

冷凝水干管管径选择干管承担冷量 (KW)≤77.1～17.617.7～100101～176177～598599～10551056～15121513～12462>12462kW说明：DN=15mm的管道不推荐使用。

立管的公称直径，应与同等负荷的水平干管的公称直径相同。

4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水②当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水的负压（相当于水柱高度）大50％左右。

水封的出口，应与大气相通。

③采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。

④采用镀锌钢管时，通常应设置保温层。

⑤冷凝水立管的顶部，应设计通向大气的透气管。

⑥设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计计产生的冷凝水，必须及接的空调器总冷量 (KW)按空气露点温度时，其表面结露滴水。

干管公称直径DN(mm)202532405080100125150与同等负荷的水平干管的公称直径相有积水部位。

封，水封的高度应比凝水盘处大气相通。

处理。

应设计安排必要的设施。

空调水系统施工工艺及施工方法一、管道材料的选用：1.冷冻水供回水管的管材及连接方式:⏹DN≤65，采用镀锌钢管，丝扣连接（配件、阀门等设备采用丝扣连接）。

⏹DN80≤DN≤DN150，采用焊接钢管，焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN800，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）。

2.冷却水供回水管的管材及连接方式:⏹DN≤100，采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

⏹DN125≤DN≤DN150，采用焊接钢管（热镀锌）焊接连接，（配件、阀门等设备采用法兰连接）。

⏹DN200≤DN≤DN700，采用螺旋钢管，焊接连接（配件、阀门等设备采用法兰连接）⏹直埋管道采用球墨铸铁管，管内涂塑，管外涂沥青防腐层，采用柔性接头，承插式连接，与非直埋管采用法兰连接。

3.空调凝结水管材及连接方式:⏹空调凝结水管采用镀锌钢管，丝扣连接，（配件、阀门等设备采用丝扣连接）。

二、管道套管：在管道穿墙壁和楼板时，均设置刚性套管。

套管有足够的尺寸，以保证穿过墙壁的管道能自由移动。

穿过外墙的管道套管采用刚性防水套管，管道与隔热层之间采用软的、不沉降的防水树胶覆合物完全填塞，以保证气密。

在管道穿过防火墙和地板时，采用厚度为6mm法兰的金属防火板焊在该管子的周围，并位于地板/墙壁厚度的中心，该法兰的直径与管道套管的内径相同。

三、管道支撑及预埋件（一）、管道支撑1.对用于室内的所有的吊架、杆、夹子、防护挡板，金属框架支撑部件和辅助的吊架用镀锌件。

2.管道支吊架安装固定前，要进行标高和坡降测量并放线。

使用的吊杆，其垂直调节距离最小为40mm。

3.管道支、吊、托架安装时，除特殊注明外，均应设置固定支架。

固定支架要牢固地固定在建筑的梁、柱、板等处。

4.所有被支撑的管道须用卡箍固定在支架上，接触良好，固定牢靠，防止产生不相称的应力。

5.在排列有两个或两个以上的水平管道的地方，可使用梯形吊架代替独立的吊架。

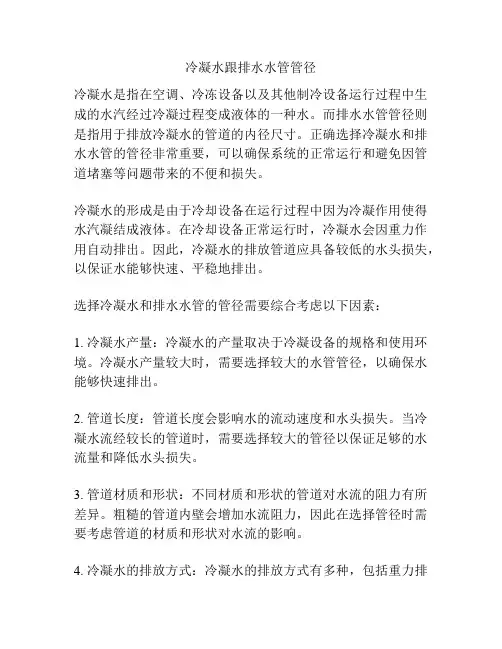

冷凝水跟排水水管管径冷凝水是指在空调、冷冻设备以及其他制冷设备运行过程中生成的水汽经过冷凝过程变成液体的一种水。

而排水水管管径则是指用于排放冷凝水的管道的内径尺寸。

正确选择冷凝水和排水水管的管径非常重要，可以确保系统的正常运行和避免因管道堵塞等问题带来的不便和损失。

冷凝水的形成是由于冷却设备在运行过程中因为冷凝作用使得水汽凝结成液体。

在冷却设备正常运行时，冷凝水会因重力作用自动排出。

因此，冷凝水的排放管道应具备较低的水头损失，以保证水能够快速、平稳地排出。

选择冷凝水和排水水管的管径需要综合考虑以下因素：1. 冷凝水产量：冷凝水的产量取决于冷凝设备的规格和使用环境。

冷凝水产量较大时，需要选择较大的水管管径，以确保水能够快速排出。

2. 管道长度：管道长度会影响水的流动速度和水头损失。

当冷凝水流经较长的管道时，需要选择较大的管径以保证足够的水流量和降低水头损失。

3. 管道材质和形状：不同材质和形状的管道对水流的阻力有所差异。

粗糙的管道内壁会增加水流阻力，因此在选择管径时需要考虑管道的材质和形状对水流的影响。

4. 冷凝水的排放方式：冷凝水的排放方式有多种，包括重力排放、泵送排放等。

不同方式对水管管径的要求也有所差异。

根据上述因素，一般来说，冷凝水和排水水管的管径选择应满足以下原则：1. 足够的流量：确保管道能够满足冷凝水产量的需要，避免因管道容量不足导致水倒灌或溢出等问题。

2. 适当的流速：水在管道中的流速一般建议控制在0.5至1.5米/秒，过高的流速可能增加水头损失，过低的流速可能导致水在管道中滞留。

3. 低水头损失：确保管道的水头损失较低，防止因管道设计不当引起的水头损失过大，影响冷却设备的正常运行。

综上所述，冷凝水和排水水管的管径选择与冷凝水产量、管道长度、管道材质和形状、冷凝水的排放方式等因素密切相关。

合理的管径选择可以确保冷凝水的正常排放，避免管道堵塞和水头损失过大等问题。

在实际操作中，可以根据具体情况进行管径计算和校验，或者参考相关的设计手册和规范来选择合适的管径。

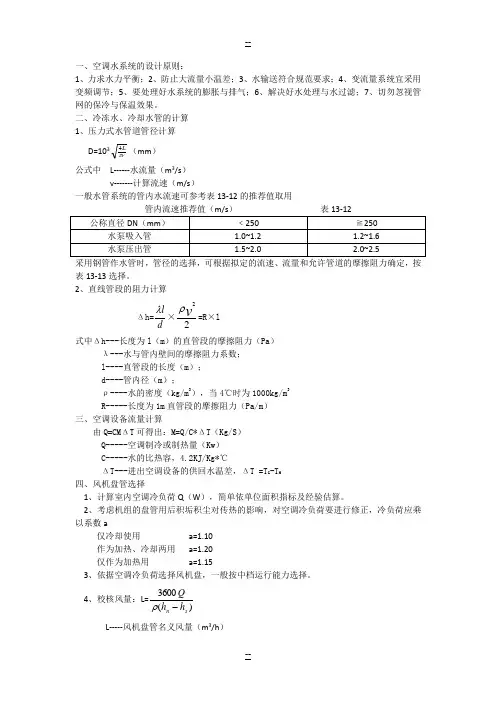

一、空调水系统的设计原则：1、力求水力平衡；2、防止大流量小温差；3、水输送符合规范要求；4、变流量系统宜采用变频调节；5、要处理好水系统的膨胀与排气；6、解决好水处理与水过滤；7、切勿忽视管网的保冷与保温效果。

二、冷冻水、冷却水管的计算1、压力式水管道管径计算D=103πνL4（mm ）公式中 L------水流量（m 3/s ）v-------计算流速（m/s ）一般水管系统的管内水流速可参考表13-12的推荐值取用表13-13选择。

2、直线管段的阻力计算Δh=d l λ×22v ρ=R ×l 式中Δh---长度为l （m ）的直管段的摩擦阻力（Pa ）λ---水与管内壁间的摩擦阻力系数；l----直管段的长度（m ）；d----管内径（m ）；ρ----水的密度（kg/m 3），当4℃时为1000kg/m 3R-----长度为1m 直管段的摩擦阻力（Pa/m ）三、空调设备流量计算由Q=CM ΔT 可得出：M=Q/C*ΔT （Kg/S ）Q-----空调制冷或制热量（Kw ）C-----水的比热容，4.2KJ/Kg*℃ΔT---进出空调设备的供回水温差，ΔT =T G -T H四、风机盘管选择1、计算室内空调冷负荷Q （W ），简单依单位面积指标及经验估算。

2、考虑机组的盘管用后积垢积尘对传热的影响，对空调冷负荷要进行修正，冷负荷应乘以系数a仅冷却使用 a=1.10作为加热、冷却两用 a=1.20仅作为加热用 a=1.153、依据空调冷负荷选择风机盘，一般按中档运行能力选择。

4、校核风量：L=)(3600s n h h Q -ρ L-----风机盘管名义风量（m 3/h ）Q-----室内空调冷负荷（KW）h n-----室内空气计算温度下空气焓值（KJ/Kg）h s------室内空气送风温度下空气焓值（KJ/Kg）ρ-----空气密度，取标态下1.2Kg/m3五、送风温差1、一般舒适性空调送风温差：送风高度≤5m 送风温差Δt s≤10℃送风高度＞5m 送风温差Δt s≤15℃2、工艺性空调的送风温差：六、集水器的选择：1、通常用到集水器及分水器时水系统至少要分为三个子系统以上才会考虑用之！集水器与分水器的管径，接其中水的流速大致控制在通常情况下0.5~0.8m/s，并应大于最大接管开口直径的二倍。

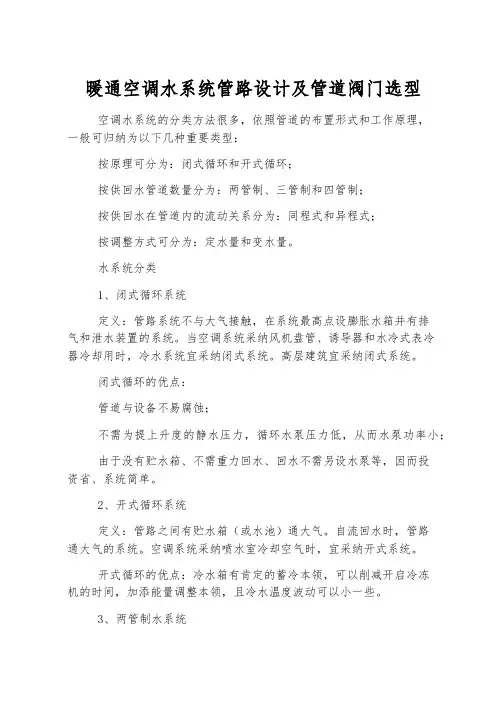

暖通空调水系统管路设计及管道阀门选型空调水系统的分类方法很多，依照管道的布置形式和工作原理，一般可归纳为以下几种重要类型：按原理可分为：闭式循环和开式循环；按供回水管道数量分为：两管制、三管制和四管制；按供回水在管道内的流动关系分为：同程式和异程式；按调整方式可分为：定水量和变水量。

水系统分类1、闭式循环系统定义：管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。

当空调系统采纳风机盘管、诱导器和水冷式表冷器冷却用时，冷水系统宜采纳闭式系统。

高层建筑宜采纳闭式系统。

闭式循环的优点：管道与设备不易腐蚀；不需为提上升度的静水压力，循环水泵压力低，从而水泵功率小；由于没有贮水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。

2、开式循环系统定义：管路之间有贮水箱（或水池）通大气。

自流回水时，管路通大气的系统。

空调系统采纳喷水室冷却空气时，宜采纳开式系统。

开式循环的优点：冷水箱有肯定的蓄冷本领，可以削减开启冷冻机的时间，加添能量调整本领，且冷水温度波动可以小一些。

3、两管制水系统定义：供冷系统和供暖系统采纳相同的供水管和回水管，只有一供一回两根水管的系统。

两管制系统的优点：系统简单，施工便利。

缺点：不能同时供冷供暖。

4、三管制水系统定义：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水管共用。

三管制系统的优点：三管制系统能够同时充足供冷和供热的要求。

缺点：比两管制多而杂，投资也比较高，掌控较多而杂，且存在冷、热回水的混合损失。

5、四管制水系统定义：冷水和热水的系统完全单独设置供水管和回水管，可以充足高质量空调环境的要求。

四管制系统的优点：能够同时充足供冷和供热的要求，并且搭配末端设备能够实现室内温度和湿度精准明确掌控的要求。

缺点：系统多而杂，投资高。

6、同程式系统定义：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调整即可保持平衡。

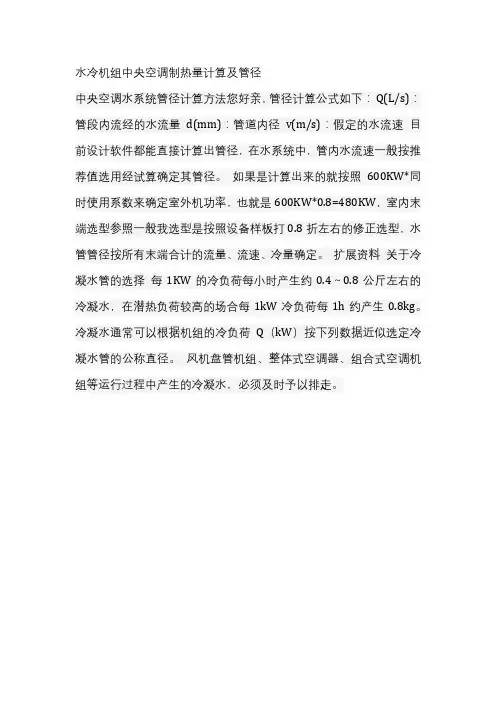

水冷机组中央空调制热量计算及管径
中央空调水系统管径计算方法您好亲，管径计算公式如下：Q(L/s)：管段内流经的水流量d(mm)：管道内径v(m/s)：假定的水流速目前设计软件都能直接计算出管径，在水系统中，管内水流速一般按推荐值选用经试算确定其管径。

如果是计算出来的就按照600KW*同时使用系数来确定室外机功率，也就是600KW*0.8=480KW，室内末端选型参照一般我选型是按照设备样板打0.8折左右的修正选型，水管管径按所有末端合计的流量、流速、冷量确定。

扩展资料关于冷凝水管的选择每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水，在潜热负荷较高的场合每1kW冷负荷每1h约产生0.8kg。

冷凝水通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。

风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。

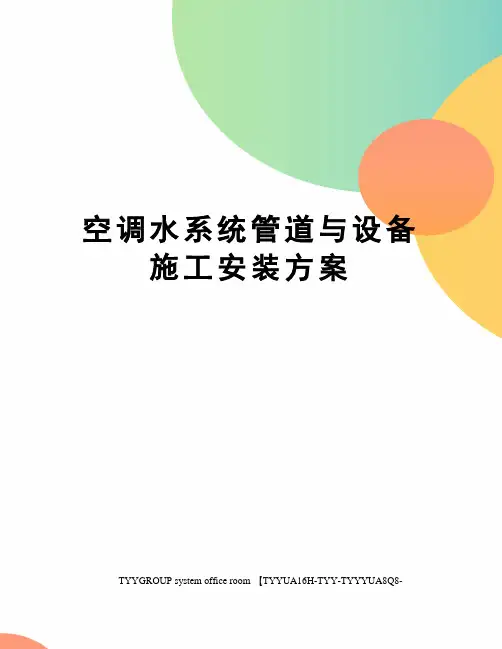

空调水系统管道与设备施工安装方案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-1、空调水系统安装按设计要求，空调冷凝水管道采用衬塑镀锌钢管，丝扣连接。

空调冷冻水管和冷却水管管径D≤70mm采用镀锌钢管，丝接连接；80mm≤D≤450mm采用无缝焊管，焊接连接；D＞450mm采用螺旋钢管，焊接连接。

（1）、空调冷却水与冷冻水系统安装方法①空调冷却水与冷冻水管道的施工流程操作工艺②材料进场检验管道分规格分批运输到现场，经有关人员检验合格后，方可使用。

阀门等附件的规格、型号要核对其型号、参数是否符合设计要求，验证、收集、保存阀件的合格证书或测试报告，并抽检阀门进行单体试压,合格后，方可投入安装。

③管道安装管道安装前，施工班组应先熟悉设计图纸，同时了解施工现场情况，做好管道安装前的准备工作，无缝钢管在安装前需作除锈刷漆处理，并将管内的杂物和铁锈清除干净，保持内外壁干燥。

A.管道制作、支吊架制作安装a.根据图纸设计的要求，进行选材、切割、焊接连接，并编号或布置到相应的安装区域，支架安装前一定要先涂好防锈漆。

所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作；管道支架的安装位置要适当，要避免在构筑物薄弱位置建立管道支架。

b.空调水管的支吊架采用角钢或槽钢焊接而成，管径小于DN300的用角钢，管径大于或等于300的选用槽钢。

多管道共用支架，支架间距根据现场梁柱间距调整，并进行复核。

一般管道的支吊架按国标88R420规定的形式及设计图中所示形式进行施工。

d.管道穿墙或楼板应设置钢制套管，套管口应与墙面和天花板面相平，比楼板高出20mm，套管内径应比母管外径大20-30mm，中间应用石棉或其它不燃材料填塞，焊缝不能置于套管中，套管不能做支架支承管子，应保证管道能在套管中自动移动。

e.管道上的对接焊口或法兰接口及其他连接部件必须避免与其支座、吊架重合，并不得紧贴墙壁和楼板。
