埃菲尔铁塔 创作步骤图

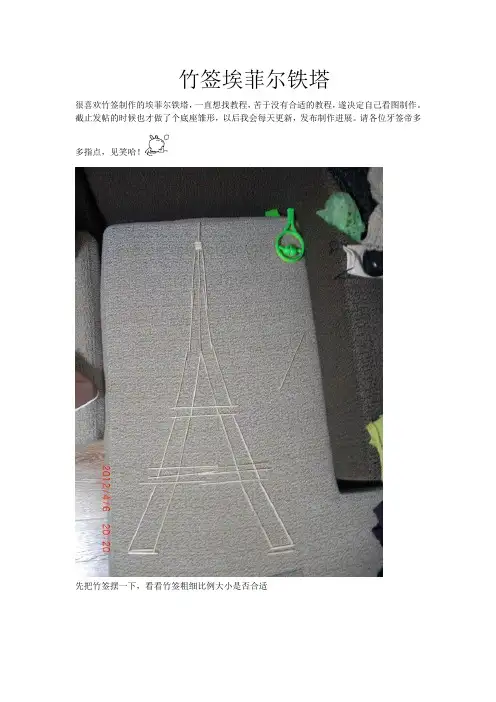

竹签埃菲尔铁塔很喜欢竹签制作的埃菲尔铁塔，一直想找教程，苦于没有合适的教程，遂决定自己看图制作。

截止发帖的时候也才做了个底座雏形，以后我会每天更新，发布制作进展。

请各位牙签帝多多指点，见笑哈！先把竹签摆一下，看看竹签粗细比例大小是否合适有埃菲尔铁塔图纸的有木有~先简单说下制作思路，从底座开始往上做。

以底座上2根主梁的距离为参照，数字为1 其他几个主要几个部位的比例大概就出来了。

不是很精确，大概算的。

大家可以自己算算。

先做底座底座用木筷子做，切4根7厘米左右。

切45度角，拼上粘出方框！把筷子按尺寸切好，放入框中粘胶。

做好底座第一层，在基础上做第二层，包个边。

再包一层细一些的竹签，显得有层次些，呵呵。

照样子做好了四个。

是的，是烧烤的竹签，3块钱一捆那种，各种长度规格的。

补2张图，制作需要用到的材料和工具。

烧烤用竹签长短粗细2个规格。

长的大概40厘米左右。

需要用的工具，美刀，剪子，502胶，尺，锯条，铅笔，砂纸。

烧烤用竹签长短粗细2个规格。

长的大概40厘米左右。

需要用的工具，美刀，剪子，502胶，尺，锯条，铅笔，砂纸。

开始做底座大梁框架，选4根粗的竹签，我算下来的比例大概是每根15厘米的长度，每根一头切60度的斜面。

这个角度需要找个卡片对照图纸的角度做个模具。

争取每一根的角度都相同。

四根主梁粘好在下面加固一下，用细一点的竹签两头切角度。

最后的效果。

按我原来的思路，就是这样先把4个塔脚一层层的做好再做下一步。

但是做到这里，楼主我被瓶颈了。

因为做好4个塔脚，主梁的角度不完全一样。

误差比较大。

我决定换个思路。

日杂批发市场就有卖，还有卖烧烤用品的市场的也可以。

建议一起多批发一点502胶水。

我买的一大箱算下来是5毛钱一瓶。

最好多花点钱，跟卖家说，挑挑好的竹签。

毕竟咱是用来做手工的，不是烤肉。

楼主我怒了。

好不容易做的塔脚角度不对，不能用需要重做。

做到这里几度崩溃。

真是考验耐心啊。

现在换个思路，先把塔身第一层的框架做出来，然后把塔脚的主梁搭上第一层，这样角度问题就解决了。

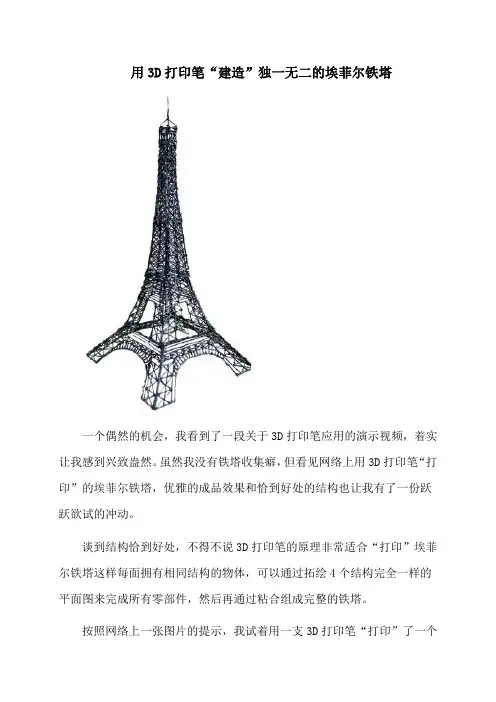

用3D打印笔“建造”独一无二的埃菲尔铁塔一个偶然的机会，我看到了一段关于3D打印笔应用的演示视频，着实让我感到兴致盎然。

虽然我没有铁塔收集癖，但看见网络上用3D打印笔“打印”的埃菲尔铁塔，优雅的成品效果和恰到好处的结构也让我有了一份跃跃欲试的冲动。

谈到结构恰到好处，不得不说3D打印笔的原理非常适合“打印”埃菲尔铁塔这样每面拥有相同结构的物体，可以通过拓绘4个结构完全一样的平面图来完成所有零部件，然后再通过粘合组成完整的铁塔。

按照网络上一张图片的提示，我试着用一支3D打印笔“打印”了一个埃菲尔铁塔，用它装点我的书架实在是太酷了！1.1 绘制平面图纸首先，要用Illustrator软件绘制一幅埃菲尔铁塔的平面图。

我从网络上下载了埃菲尔铁塔的实景图，从中挑选了一张最接近平面效果的大图，并通过Photoshop略作修饰后，置入Illustrator，用线条拓绘铁塔（见图7.1）。

由于埃菲尔铁塔的4个面完全相同，所以绘制好一面后，直接复制另外3面就可以了。

图1.1 用电脑绘制的埃菲尔铁塔平面图之所以要拆分开上下6块，是因为铁塔是一个底盘大、顶端小的方锥体结构，拆开更容易控制每两段之间的倾斜角度。

另外还要绘制5个正方形，作为每一层的连接点，每个正方形的边长，要对应相应部件拆分点的宽度。

最后打印2~3份图纸作为备用（见图1.2）：3D打印笔绘制时会粘掉打印出来的图纸上的墨粉，因此一张图纸只能用于一次3D打印笔描拓。

图1.2 打印稿1.2 工具准备我们需要准备的工具有：一支3D打印笔、一些3D打印机耗材（如1.75mm ABS耗材）、一把模型剪钳（可用剪刀代替）、一把笔刀、一些纸巾（纸巾的作用相当重要哦，在后面你就可以深切体会到了）、一张垫板和一把镊子，如图1.3和图1.4所示。

图1.3 工具图1.4 打印笔和平面图纸3D打印笔的原理非常简单，很像我们在电子制作中常用的焊接，更与热熔胶枪的工作原理如出一辙，都是通过头部加热融化耗材。

在天台上指定位置找好16个点，钻眼（可以用电钻，手钻，螺丝刀等钻眼）这几个点的位置，大概4.2厘米参考下面底座的四根主梁的位置。

用铅笔描好位置，钻之
天台钻好眼后，做第二层的横梁。

如上图。

我做的尺寸是12.5厘米见方。

这个宽度也就是第一层天台的长度1/2 。

做好以后，在节点位置继续钻眼，
搞定后，准备好16根梁柱。

对是16根，长度大概是17厘米。

搞定之后插竹签，这个需要耐心，慢慢插，插得深度要一样，轻轻调整对准角度，放上四方梁，上下左右
觉得角度没有问题了，上胶水固定。

俯视图。

方框一定要在天台中心位置。

和其他横梁的平行关系。

1
2
3
4 5
做的这个是细节部分的小XX梁。

做好以后剪成适合的宽度，502粘之。

把竹签劈成0.3毫米左右的细丝，在做好的框里按一定的长度距离粘好就可以

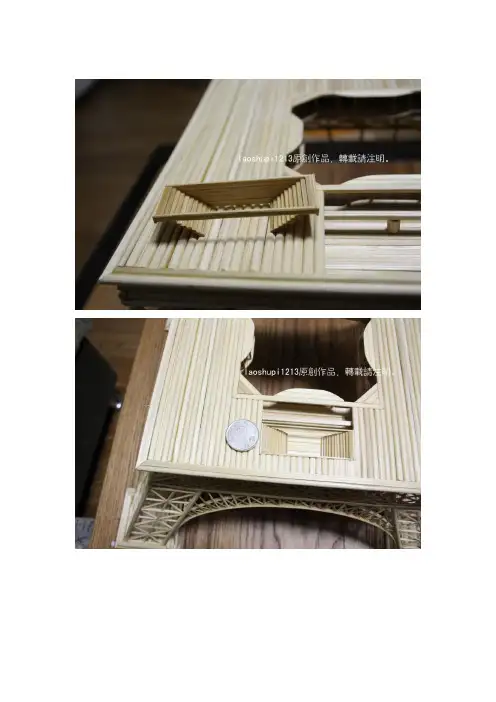

现在开始封顶，先在下面搭2根横梁，用于支撑上部的平台地板。

然后用竹签铺满。

我用的是整根竹签劈开，半根竹签铺的。

把四脚切掉，再加1层边。

形成八边形平台。

最后再用削薄的竹签，包一下边
架2根梁，用来铺二层的地板做支撑。

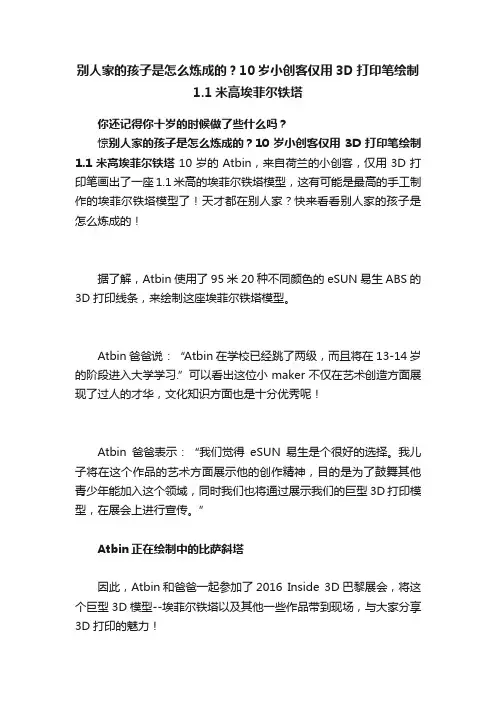

别人家的孩子是怎么炼成的？10岁小创客仅用3D打印笔绘制
1.1米高埃菲尔铁塔
你还记得你十岁的时候做了些什么吗？
惊别人家的孩子是怎么炼成的？10岁小创客仅用3D打印笔绘制1.1米高埃菲尔铁塔10岁的Atbin，来自荷兰的小创客，仅用3D打印笔画出了一座1.1米高的埃菲尔铁塔模型，这有可能是最高的手工制作的埃菲尔铁塔模型了！天才都在别人家？快来看看别人家的孩子是怎么炼成的！
据了解，Atbin使用了95米20种不同颜色的eSUN易生ABS的3D打印线条，来绘制这座埃菲尔铁塔模型。

Atbin爸爸说：“Atbin在学校已经跳了两级，而且将在13-14岁的阶段进入大学学习.”可以看出这位小maker不仅在艺术创造方面展现了过人的才华，文化知识方面也是十分优秀呢！
Atbin爸爸表示：“我们觉得eSUN易生是个很好的选择。

我儿子将在这个作品的艺术方面展示他的创作精神，目的是为了鼓舞其他青少年能加入这个领域，同时我们也将通过展示我们的巨型3D打印模型，在展会上进行宣传。

”
Atbin正在绘制中的比萨斜塔
因此，Atbin和爸爸一起参加了2016 Inside 3D巴黎展会，将这个巨型3D模型--埃菲尔铁塔以及其他一些作品带到现场，与大家分享3D打印的魅力！。

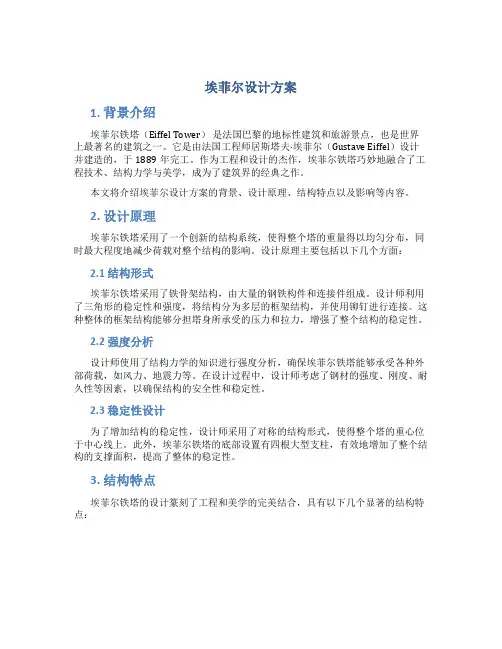

埃菲尔设计方案1. 背景介绍埃菲尔铁塔（Eiffel Tower）是法国巴黎的地标性建筑和旅游景点，也是世界上最著名的建筑之一。

它是由法国工程师居斯塔夫·埃菲尔（Gustave Eiffel）设计并建造的，于1889年完工。

作为工程和设计的杰作，埃菲尔铁塔巧妙地融合了工程技术、结构力学与美学，成为了建筑界的经典之作。

本文将介绍埃菲尔设计方案的背景、设计原理、结构特点以及影响等内容。

2. 设计原理埃菲尔铁塔采用了一个创新的结构系统，使得整个塔的重量得以均匀分布，同时最大程度地减少荷载对整个结构的影响。

设计原理主要包括以下几个方面：2.1 结构形式埃菲尔铁塔采用了铁骨架结构，由大量的钢铁构件和连接件组成。

设计师利用了三角形的稳定性和强度，将结构分为多层的框架结构，并使用铆钉进行连接。

这种整体的框架结构能够分担塔身所承受的压力和拉力，增强了整个结构的稳定性。

2.2 强度分析设计师使用了结构力学的知识进行强度分析，确保埃菲尔铁塔能够承受各种外部荷载，如风力、地震力等。

在设计过程中，设计师考虑了钢材的强度、刚度、耐久性等因素，以确保结构的安全性和稳定性。

2.3 稳定性设计为了增加结构的稳定性，设计师采用了对称的结构形式，使得整个塔的重心位于中心线上。

此外，埃菲尔铁塔的底部设置有四根大型支柱，有效地增加了整个结构的支撑面积，提高了整体的稳定性。

3. 结构特点埃菲尔铁塔的设计篆刻了工程和美学的完美结合，具有以下几个显著的结构特点：3.1 纵向扩展埃菲尔铁塔的设计充分考虑了人们的垂直移动需求。

整个塔由三个不同高度的平台组成，分别位于塔的不同高度。

游客可以通过电梯或楼梯到达不同的观景平台，欣赏不同高度的美景。

3.2 外观设计埃菲尔铁塔的外观设计独特而优雅，塔身呈现出浅褐色，采用了红褐色涂层，使得塔变得更加独特和美丽。

此外，塔的表面还镶嵌了大量的灯泡，使得夜晚的埃菲尔铁塔变得熠熠生辉，成为巴黎的夜景之一。

埃菲尔铁塔立体构成案例
埃菲尔铁塔是巴黎的象征性建筑之一，它的建造不仅体现了19世纪末工业革命的成果，也进而成为建筑和结构工程的经典案例之一，让人们能够更好地理解和运用立体构成的概
念和方法。

埃菲尔铁塔的整体形态呈三角锥形，基座面积为10000平方米，总高304米，共由四
层构成，分别为主楼层、中间设施楼层、小型电梯层和观景层。

在施工中，它采用的是各
种新技术新材料结合的形式建造而成。

从整体结构上看，埃菲尔铁塔的设计高度考虑重心、稳定性和抗风扭性等因素，在立
体构成上施工也非常精细。

首先，主体结构采用了钢结构，被分为四个86米长的支柱向四周分别延伸，交叉组合成一个4层的三角锥形结构，整个钢结构的总重量达到了1万吨以上。

在外表面上，则采用了自由曲面的曲面造型，从而增加了立体感和美学效果。

然后，埃菲尔铁塔在立体构成中拥有多项独特技术。

例如，为了提高塔身灵活性和缓
冲震动，钢结构之间的连接处采用了特有的铰接装置。

同时，在靠近地面的主楼层部分，
埃菲尔铁塔还采用了十字形的重力结构，让整个建筑能够更好地分散承载，从而提高了稳
定性和安全性。

除了此外，埃菲尔铁塔在构造中还采用了诸多非常时新的技术，例如采用了机器加工
制造技术、轧辊压制和热空气喷射技术等现代施工技术，大大提高了生产效率和施工质
量。

由此可见，埃菲尔铁塔凭借着其卓越的立体构成，在设计、施工和美学等方面都取得
了极其优异的成绩，也成为了现代及未来建筑工程设计的经典案例之一。
