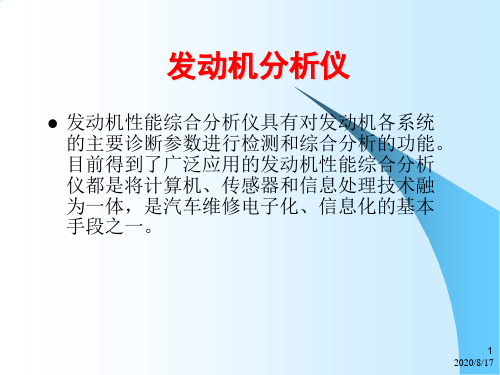

汽车发动机综合性能分析仪

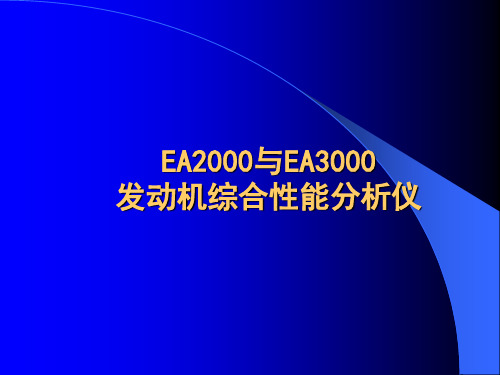

EA-2000型发动机综合性能分析仪
EA2000发动机综合性能分析仪是检测汽车发动机及电控系统的全新设备，该机通过传感器采集信号，经前端预处理器处理后，输入计算机进行处理，以不同的形式输出，可以直观、方便的对发动机进行故障检测、分析与诊断。

它还可以和检测线主机以不同方式进行数据通信交换信息，以便对车辆及用户信息和检测数据进行集中监控与管理。

可用于发动机实验室、检测线、汽车修理厂等。

功能特点：
1.汽油机性能检测
2.无外载测功及转动惯量
功能测试
3.点火系统性能检测
4.动力平衡功能测试
5.点火提前角测试
6.汽缸效率分析功能测试
7.起动机及发电机性能测
试
8.进气管真空度波形检测
9.温度测量
10.柴油机性能检测
11.喷油压力及波形测试
12.喷油提前角测试
13.启动电流、电压及波形测
试
14.充电电流、电压及波形测
试
15.转速稳定性分析
16.无外载测功及转动惯量功能测试
17.电控发动机参数检测
18.电控发动机转速传感器检测
19.电控发动机温度传感器检测。

发动机综合分析仪安全操作规程随着汽车技术的逐步升级，发动机综合分析仪作为一种重要的汽车检测工具，已经被广泛应用于汽车维修、保养、调试等领域。

然而，其使用存在一定的危险性，操作过程中必须要注意安全问题。

为了确保使用人员的人身安全以及设备的正常运行，本文将介绍发动机综合分析仪的安全操作规程。

前提条件在使用发动机综合分析仪进行检测之前，有必要确保以下条件：1.已经了解了使用说明书和操作规程，熟悉了仪器的使用方法；2.已经检查了仪器的所有部件是否完好，没有损坏或故障；3.所有电源和仪器连接已经稳定，无松动或紧固不当的情况；4.已经确保检测车辆的排气系统无漏气现象；5.确保检测车辆已经静止并停放在平稳的地面上。

操作规程步骤1：连接仪器1.将发动机综合分析仪与检测车辆的OBD II接口连接；2.打开发动机综合分析仪电源，并开始指示灯的测试；3.在仪器上选择相应的车型和年份，并输入车辆VIN码。

步骤2：设置检测参数设置检测参数的目的是为了确保精度和有效性，通常包括以下步骤：1.确定所需检测项目；2.根据不同参数设置相关参数值；3.确认并保存好设置参数。

步骤3：进入发动机诊断模式1.按下相应按钮进入发动机诊断模式；2.等待仪器的自动扫描和检测，检测过程中应注意观察仪器的指示灯；3.在检测过程中，不要随意操作任何按钮或开关。

步骤4：读取检测结果1.检测完成后，仪器会自动显示检测结果；2.仔细阅读检测结果，并对问题进行详细分析。

步骤5：保存和导出数据1.确认检测结果后，可以将数据进行保存和导出；2.将数据存储在特定位置或导出到其他设备中。

安全注意事项1.在使用发动机综合分析仪进行检测之前，必须要仔细阅读说明书和操作规程，并按照要求进行操作；2.在使用过程中，不要随意更改任何参数和设置，以确保检测结果的精度；3.操作过程中，不要抽烟、喝水、吃东西等，以防不慎造成意外伤害；4.操作过程中，应注意电池电量、仪器工作状态以及检测结果的输出；5.操作完成后，应及时将仪器断开电源，并存储好相关数据和设备。

汽车发动机综合检测仪1㊀范围本文件规定了汽车发动机综合检测仪的技术要求,试验方法,检验规则,以及标志㊁包装㊁运输和储存等要求㊂本文件适用于发动机综合性能检测仪的设计㊁生产㊁使用和检验㊂2㊀规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款㊂其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件㊂GB/T191㊀包装储运图示标志GB/T1227㊀精密压力表GB/T1883㊀往复式内燃机㊀词汇GB/T9969㊀工业产品使用说明书㊀总则GB/T11606 2007㊀分析仪器环境试验方法GB/T13306㊀标牌GB/T13384㊀机电产品包装通用技术条件3㊀术语和定义GB/T1883界定的以及下列术语和定义适用于本文件㊂3.1发动机综合检测仪㊀engine multi-tester在发动机不解体的情况下,通过参数检测对发动机进行性能综合检测分析和故障诊断的通用仪器㊂3.2适配器㊀adapter用于有线或无线提取信号㊁传输数据的器具㊂3.3击穿电压㊀firing voltage击穿火花塞间隙时所需要的电压,单位为千伏(kV)㊂3.4火花电压㊀sparking voltage火花塞间隙被击穿后,可维持火花塞持续放电的相对稳定的电压,单位为千伏(kV)㊂3.5火花持续时间㊀sparking time火花从开始发生到熄灭的时间,用火花电压持续时间来表示,单位为毫秒(ms)㊂1JT/T503 20234㊀技术要求4.1㊀工作条件4.1.1㊀环境温度:-10ħ~40ħ㊂4.1.2㊀相对湿度:不大于85%㊂4.1.3㊀电源:AC电压198V~242V,电流频率49Hz~51Hz;额定DC电压12V/24V电源㊂4.2㊀功能4.2.1㊀基本功能4.2.1.1㊀发动机综合检测仪(以下简称 检测仪 )应实现对以下内容的检测:a)㊀发动机转速;b)㊀起动机的起动电流;c)㊀发电机充电电流和电压;d)㊀进气歧管内真空度/压力;e)㊀温度;f)㊀电压;g)㊀电阻;h)㊀电流;i)㊀点火系统性能测试及分析,包括点火的击穿电压㊁火花电压㊁火花持续时间,以及点火提前角㊁初级点火电压检测;j)㊀压燃式发动机性能的检测,包括不解体状态下的燃油压力测试和喷油提前角检测㊂4.2.1.2㊀结构㊂检测仪主要由主机㊁适配器箱㊁相关的适配器组成,检测仪的总体结构示意见图1,检测仪主机的结构示意见图2㊂㊀㊀标引序号说明:1 主机;6 电源适配器;11 通用适配器2;2 适配器箱;7 发电机充电电流和电压适配器;12 真空/压力适配器;3 点火性能主适配器;8 点火性能分适配器;13 起动电流适配器㊂4 压燃式发动机性能主适配器;9 温度分适配器;5 压燃式发动机性能分适配器;10 通用适配器;图1　检测仪的总体结构示意图2㊀㊀标引序号说明:1 外放喇叭孔;4 散热孔;7 RJ45接口;10 语音输入口;2 摄像头;5 电源开关;8 DC电源口;11 电源指示灯㊂3 主适配器接口;6 USB接口;9 光感传感器;图2　检测仪主机背部㊁顶部㊁和触摸屏的结构示意图4.2.1.3㊀应具有将输出数据通过适配器有线或无线传输到显示装置和/或打印机的功能㊂4.2.2㊀扩展选装功能该功能为扩展选装功能项目:采用车载诊断技术(OBD),通过适配器和通信接口进行数据获取,并能以波形或数字在显示屏界面上显示的功能㊂4.3㊀电气系统4.3.1㊀所有接插件应接触良好,无拔插松动现象㊂4.3.2㊀应具有良好的绝缘性能,常温下的绝缘电阻不应小于20MΩ㊂4.4㊀测试范围和示值误差检测仪的测试范围和示值误差应符合表1的规定㊂3表1㊀测试范围和示值误差序㊀㊀号测试参数测试范围示值误差1发动机转速100r /min ~1200r /min2.5%1201r /min ~2400r /min 2.0%2401r /min ~5000r /min1.5%2起动电流0A ~500A 2%3充电电流0A ~40A 2%4充电电压0V ~40V 2%5进气歧管内真空度/压力20kPa ~100kPa 2%6温度-10ħ~30ħ 1.5%31ħ~70ħ2.0%71ħ~110ħ2.5%111ħ~150ħ3.0%7电压0V ~400V1%8电阻0MΩ~40MΩ1%9电流0A ~40A 1%10击穿电压0kV ~35kV 5%11火花电压0kV ~15kV 5%12火花持续时间0ms ~9.99ms 5%13点火提前角0ʎ~60ʎ2%14火花初级电压-20V ~40V 5%15压燃式发动机喷油压力0MPa ~25MPa5%16压燃式发动机喷油提前角0ʎ~60ʎ2%4.5㊀环境适应性按照GB /T 11606 2007规定的方法,选择环境条件分组组别为Ⅲ,进行低温试验㊁高温试验㊁恒定湿热和跌落试验,检测仪应能正常工作且各测量点的示值允许误差符合表1的规定㊂4.6㊀外观4.6.1㊀机箱外表面应无划伤㊁无凹陷㊁无裂痕㊂4.6.2㊀所有连接件应连接可靠㊂4.6.3㊀表面印刷应字符清晰㊂5㊀试验方法5.1㊀试验条件5.1.1㊀环境温度:-10ħ~40ħ㊂45.1.2㊀相对湿度:不大于85%㊂5.1.3㊀工作电源:AC电压198V~242V,电流频率49Hz~51Hz;额定DC电压12V/24V电源㊂5.2㊀试验仪器设备试验采用的仪器设备性能要求应符合附录A表A.1的规定㊂5.3㊀基本功能5.3.1㊀发动机转速5.3.1.1㊀采用表A.1中转速检定装置,输出转速分别设定为800r/min㊁1200r/min㊁2400r/min㊁5000r/min㊂5.3.1.2㊀将标准转速装置置于发动机转速的输出状态,检测仪置于发动机转速的检测状态,按照规定的试验曲轴转速进行试验,记录检测仪显示和打印的示值㊂5.3.1.3㊀每个试验点共检测3次㊂5.3.1.4㊀转速检定装置的测量结果为标准值N,发动机检测仪的测量值为N i(i=1,2,3),按照公式(1)计算发动机转速示值误差n max㊂n max=N1-N +N2-N+N3-N3Nˑ100%(1)…………………………5.3.2㊀起动电流5.3.2.1㊀采用表A.1中标准直流可调电流源,试验电流分别设定为100A㊁200A㊁300A㊁400A㊁500A㊂5.3.2.2㊀将标准直流可调电流源置于电流的输出状态,检测仪置于起动电流的检测状态,按照规定的试验电流,记录检测仪显示和打印的示值㊂5.3.2.3㊀每个试验点共检测3次㊂5.3.2.4㊀标准直流可调电流源的测量结果为标准值I s,发动机检测仪的测量值为I s i(i=1,2,3),按照公式(2)计算起动电流示值误差i smax㊂i smax=I s1-I s +Is2-I s+Is3-I s3I sˑ100%(2)…………………………5.3.3㊀充电电流5.3.3.1㊀采用表A.1中标准直流可调电流源,试验电流分别设定为0A㊁4A㊁8A㊁12A㊁16A㊁20A㊁24A㊁28A㊁32A㊁36A㊁40A㊂5.3.3.2㊀将标准直流可调电流源置于充电电流输出状态,检测仪置于充电电流检测状态,记录检测仪显示和打印的示值㊂5.3.3.3㊀每个试验点共检测3次㊂5.3.3.4㊀标准直流可调电流源的测量结果为标准值I c,发动机检测仪测量值为I c i(i=1,2,3),按照公式(3)计算示值误差i cmax㊂i cmax=I c1-I c +Ic2-I c+Ic3-I c3I cˑ100%(3)…………………………5.3.4㊀充电电压5.3.4.1㊀采用表A.1中的标准直流可调电压源,试验电压分别设定为12V㊁24V㊂5.3.4.2㊀将标准直流可调电压源置于充电电压的输出状态,检测仪置于充电电压的检测状态,按照规5定的试验电压进行试验,记录检测仪显示和打印的示值㊂5.3.4.3㊀每个试验点共检测3次㊂5.3.4.4㊀标准直流可调电压源测量结果为标准值U c ,发动机检测仪测量值为U c i (i =1,2,3),按照公式(4)计算充电电压示值误差u cmax ㊂u cmax =U c1-U c +U c2-U c +U c3-U c3U cˑ100%(4)…………………………5.3.5㊀进气歧管内真空度/压力5.3.5.1㊀采用表A.1中的可调标准真空度/压力源和精密压力测试仪(0MPa ~0.20MPa,符合GB /T 1227规定的0.4级真空表),试验真空度分别为0kPa㊁20kPa㊁40kPa㊁60kPa㊁80kPa㊁100kPa㊂5.3.5.2㊀将可调标准真空度/压力源与精密压力测试仪连接,置于真空度/压力输出状态,将检测仪置于真空度/压力的检测状态,按照规定的试验真空度进行试验,记录检测仪显示和打印的示值㊂5.3.5.3㊀每个试验点共检测3次㊂5.3.5.4㊀可调标准真空度/压力源测量结果为标准值P ,发动机检测仪测量值为P i (i =1,2,3),按照公式(5)计算进气歧管内真空度/压力示值误差p max ㊂p max =P 1-P +P 2-P +P 3-P3Pˑ100%㊀(5)…………………………5.3.6㊀温度5.3.6.1㊀采用表A.1中可调标准温度源,试验温度分别为-10ħ㊁10ħ㊁30ħ㊁50ħ㊁70ħ㊁90ħ㊁110ħ㊁130ħ㊁150ħ㊂5.3.6.2㊀将可调标准温度源置于温度输出状态,将检测仪置于温度检测状态,按照规定的试验温度进行试验,记录检测仪显示和打印的示值㊂5.3.6.3㊀每个试验点共检测3次㊂5.3.6.4㊀可调标准温度源测量结果为标准值T ,发动机检测仪测量值为T i (i =1,2,3),按照公式(6)计算温度示值误差t max ㊂t max =T 1-T +T 2-T +T 3-T3Tˑ100%㊀(6)…………………………5.3.7㊀电压5.3.7.1㊀对除充电电压㊁击穿电压㊁火花电压之外的直流电压检测功能的试验,采用表A.1中的标准直流可调电压源,试验电压分别为10V㊁50V㊁100V㊁150V㊁200V㊁250V㊁300V㊁350V㊁400V㊂5.3.7.2㊀将标准直流可调电压源置于电压输出状态,检测仪置于系统电压检测状态,按照规定的电压进行试验,记录检测仪显示和打印的示值㊂5.3.7.3㊀每个试验点共检测3次㊂5.3.7.4㊀标准直流可调电压源测量结果为标准值U ,发动机检测仪测量值为U i (i =1,2,3),按照公式(7)计算电压示值误差u max ㊂u max =U 1-U +U 2-U +U 3-U3Uˑ100%㊀(7)…………………………5.3.8㊀电阻5.3.8.1㊀采用表A.1中的标准可调电阻,试验电阻分别为0Ω㊁10Ω㊁100Ω㊁900Ω㊁10kΩ㊁100kΩ㊁900kΩ㊁10MΩ㊁20MΩ㊁30MΩ㊁40MΩ㊂65.3.8.2㊀将标准可调电阻置于电阻输出状态,将检测仪置于系统电阻检测状态㊂按照规定的电阻进行试验,记录检测仪显示和打印的示值㊂5.3.8.3㊀每个试验点共检测3次㊂5.3.8.4㊀标准直流可调电压源测量结果为标准值R,发动机检测仪测量值为R i(i=1,2,3),按照公式(8)计算电阻示值误差r max㊂r max=R1-R +R2-R+R3-R3Rˑ100%㊀㊀(8)…………………………5.3.9㊀电流5.3.9.1㊀对除起动电流㊁充电电流之外的电流检测功能的试验,采用表A.1中的标准直流可调电流源,试验电流分别为0A㊁5A㊁10A㊁15A㊁20A㊂5.3.9.2㊀将标准直流可调电流源置于电流的输出状态,将检测仪置于系统电流的检测状态㊂按照规定的电流进行试验,记录检测仪显示和打印的示值㊂5.3.9.3㊀每个试验点共检测3次㊂5.3.9.4㊀标准直流可调电流源的测量结果为标准值I,发动机检测仪的测量值为I i(i=1,2,3),按照公式(9)计算电流示值误差i max㊂i max=I1-I +I2-I+I3-I3Iˑ100%㊀㊀㊀(9)…………………………5.3.10㊀击穿电压5.3.10.1㊀采用表A.1中的检定装置,试验曲轴转速设定为600r/min㊂5.3.10.2㊀将检定装置置于点火系击穿电压的输出状态,检测仪置于点火系击穿电压的检测状态㊂按照规定的转速进行试验,记录检测仪显示和打印的示值㊂5.3.10.3㊀每个试验点共检测3次㊂5.3.10.4㊀检定装置的测量结果为标准值U f,发动机检测仪的测量值为U f i(i=1,2,3),按照公式(10)计算击穿电压示值误差u fmax㊂u fmax=U f1-U f +Uf2-U f+Uf3-U f3U fˑ100%㊀(10)…………………………5.3.11㊀火花电压5.3.11.1㊀采用表A.1中的检定装置,试验曲轴转速设定为600r/min㊂5.3.11.2㊀将检定装置置于点火系火花电压的输出状态,检测仪置于点火系火花电压的检测状态㊂按照规定的转速进行试验,记录检测仪显示和打印的示值㊂5.3.11.3㊀每个试验点共检测3次㊂5.3.11.4㊀检定装置的测量结果为标准值U s,发动机检测仪的测量值为U s i(i=1,2,3),按照公式(11)计算火花电压示值误差u smax㊂u smax=U s1-U s +Us2-U s+Us3-U s3U sˑ100%(11)…………………………5.3.12㊀火花持续时间5.3.12.1㊀采用表A.1中的检定装置,试验曲轴转速设定为600r/min㊂5.3.12.2㊀将检定装置置于火花持续时间的输出状态,检测仪置于火花持续时间的检测状态㊂按照规定的转速进行试验,记录检测仪显示和打印的示值㊂75.3.12.3㊀每个试验点共检测3次㊂5.3.12.4㊀检定装置的测量结果为标准值T t,发动机检测仪的测量值为T t i(i=1,2,3),按照公式(12)计算火花持续时间示值误差t tmax㊂t tmax=T t1-T t +Tt2-T t+Tt3-T t3T tˑ100%㊀(12)…………………………5.3.13㊀点火提前角5.3.13.1㊀采用表A.1中的检定装置进行试验,试验的转速和检定装置输出的标准点火提前角见表2㊂表2㊀试验转速和标准点火提前角序㊀㊀号试验转速(r/min)标准点火提前角B i(ʎ)B1B2B31600 4.010.014.02120012.016.024.03240024.036.048.05.3.13.2㊀将检定装置置于点火提前角的输出状态,检测仪置于点火提前角检测状态㊂按照表3设定的试验点进行试验,记录检测仪显示和打印的示值㊂5.3.13.3㊀每个试验点检测3次㊂5.3.13.4㊀检定装置的测量结果为标准值B,发动机检测仪的测量值为B i(i=1,2,3),按照公式(13)计算点火提前角示值误差b max㊂b max=B1-B+B2-B+B3-B3Bˑ100%㊀(13)…………………………5.3.14㊀火花初级电压5.3.14.1㊀采用表A.1中的检定装置,试验曲轴转速设定为600r/min㊂5.3.14.2㊀将检定装置置于火花初级电压的输出状态,检测仪置于火花持续时间的检测状态㊂按照规定的转速进行试验,记录检测仪显示和打印的示值㊂5.3.14.3㊀每个试验点共检测3次㊂5.3.14.4㊀检定装置的测量结果为标准值U i,发动机检测仪的测量值为U i i(i=1,2,3),按照公式(14)计算火花初级电压示值误差u imax㊂u imax=U i1-U i +Ui2-U i+Ui3-U i3U iˑ100%㊀(14)…………………………5.3.15㊀压燃式发动机喷油压力5.3.15.1㊀采用表A.1中的精密压力测试仪,试验压力分别为0MPa㊁5MPa㊁10MPa㊁15MPa㊁20MPa㊁25MPa㊂㊀5.3.15.2㊀将精密压力测试仪置于喷油压力的输出状态,检测仪置于喷油压力的检测状态,按照规定的试验压力进行试验,记录检测仪显示和打印的示值㊂5.3.15.3㊀每个试验点共检测3次㊂5.3.15.4㊀检定装置的测量结果为标准值P i,发动机检测仪的测量值为P i i(i=1,2,3),按照公式(15) 8计算压燃式发动机喷油压力示值误差p imax ㊂p imax =P i 1-P i +P i 2-P i +P i 3-P i3P iˑ100%㊀㊀(15)…………………………5.3.16㊀压燃式发动机喷油提前角5.3.16.1㊀采用表A.1中的检定装置进行试验,试验的发动机转速和检定装置输出的标准喷油提前角见表3㊂表3㊀试验转速和标准喷油提前角序㊀㊀号试验转速(r /min)标准喷油提前角(D i )(ʎ)D 1D 2D 316004.010.014.02120012.016.024.05.3.16.2㊀将检定装置置于喷油提前角的输出状态,检测仪置于喷油提前角检测状态㊂按照表3设定的试验点进行试验,记录检测仪显示和打印的示值㊂5.3.16.3㊀每个试验点检测3次㊂5.3.16.4㊀检定装置的测量结果为标准值D ,发动机检测仪的测量值为D i (i =1,2,3),按照公式(16)计算压燃式发动机喷油提前角示值误差d max ㊂d max =D 1-D +D 2-D +D 3-D3Dˑ100%㊀㊀(16)…………………………5.4㊀扩展选装功能该功能为选装功能项目,不要求试验方法㊂5.5㊀电气系统5.5.1㊀检测仪接通工作电源时,显示屏应处于清晰的工作状态,所有功能项目均应能正常被选择和执行㊂5.5.2㊀在断电状态下采用绝缘电阻测量仪测量导体与外壳㊁导体与导体之间的绝缘电阻,绝缘电阻值不应大于20MΩ㊂5.6㊀环境适应性5.6.1㊀低温适应性选择低温0ħ㊁试验持续时间2h,按照GB /T 11606 2007中第4章规定的方法进行试验㊂5.6.2㊀高温适应性选择高温40ħ㊁试验持续时间2h,按照GB /T 11606 2007中第5章规定的方法进行试验㊂5.6.3㊀恒定湿热适应性选择高温40ħ㊁相对湿度93%㊁试验持续时间4h,按照GB /T 11606 2007中第7章规定的方法9进行试验㊂5.6.4㊀跌落适应性产品采用完整包装,从高度250mm处自由跌落,按照GB/T11606 2007中第17章规定的方法进行试验㊂5.7㊀外观采用目测或手动检测的方式进行,显示屏状态应在通电后目测检查㊂6㊀检验规则6.1㊀检验类别产品检验分为型式检验和出厂检验,检验项目见表4㊂表4㊀检验项目序㊀㊀号检验项目技术要求试验方法型式检验出厂检验12 3工作条件4.1.15.1.1+-4.1.25.1.2+-4.1.35.1.3++45功能4.2.1 5.3++ 4.2.2 5.4--6电气系统 4.3 5.5++7环境适应性 4.5 5.6+-8外观 4.6 5.7++㊀注: + 表示必检项目; - 表示不检验项目㊂6.2㊀型式检验6.2.1㊀有下列情况之一,应进行型式检验:新产品试制定型鉴定时;正式生产后,如结构㊁材料㊁工艺等有较大改变,可能影响产品性能时;正常生产后,每两年或累积生产数量超过500台产量时;产品停产一年以上,恢复生产时;出厂检验结果与上次型式检验有较大差异时;国家质量监督机构提出型式检验的要求时㊂6.2.2㊀型式检验的抽样基数为10台,抽样样品数为2台㊂6.2.3㊀在型式检验中出现不合格项时,应在抽样基数中加倍抽样并对不合格项进行复检㊂复检合格,判定为合格,否则判定为不合格㊂6.3㊀出厂检验6.3.1㊀检测仪应按出厂检验项目进行检验,检验合格并签发产品合格证后方可出厂㊂6.3.2㊀判定规则:出厂检验为逐台检验,如出现检测项目不合格即判定该产品为不合格㊂017㊀标志㊁包装㊁运输和储存7.1㊀标志7.1.1㊀产品标志7.1.1.1㊀产品标牌应固定在检测仪台体的醒目位置,标牌应符合GB/T13306的规定㊂7.1.1.2㊀产品标牌应包括下列内容:a)㊀产品名称及型号;b)㊀制造厂名;c)㊀注册商标;d)㊀制造日期和出厂编号;e)㊀产品的主要技术参数;f)㊀执行标准编号㊂7.1.2㊀包装标志包装图示标志应符合GB/T191的有关规定,应包含下列内容:a)㊀产品名称及型号;b)㊀制造厂名;c)㊀易碎物品,小心轻放;d)㊀向上,严禁倒置;e)㊀怕雨;f)㊀总质量;g)㊀包装箱外形尺寸(长ˑ宽ˑ高);h)㊀收㊁发货单位㊂7.2㊀包装7.2.1㊀包装应符合GB/T13384的规定㊂7.2.2㊀装箱时应具备下列技术文件:a)㊀装箱单;b)㊀产品合格证;c)㊀产品使用说明书;d)㊀其他有关技术文件㊂7.2.3㊀使用说明书应符合GB/T9969的规定㊂7.3㊀运输在运输或搬运时,应避免雨淋㊁受潮㊁剧烈振动或碰撞㊂7.4㊀储存仪器应在干燥㊁通风及无腐蚀性气体侵蚀的仓库内储存㊂11附㊀录㊀A(规范性附录)试验用仪器设备试验用仪器设备性能应符合表A.1的规定㊂表A.1㊀仪器设备性能要求名㊀㊀称主要技术参数与要求检定装置(含信号发生器)转速100r/min~1200r/min,误差ʃ1.0%1200r/min~2400r/min,误差ʃ0.8%2400r/min~5000r/min,误差ʃ0.6%5000r/min~7200r/min,误差ʃ0.4%点火提前角0ʎ~60ʎ,误差ʃ2%次级电压0V~1000V,误差ʃ4.0%0kV~35kV,误差ʃ5.0%火花持续时间0ms~9.99ms,误差ʃ0.5%能提供标准点火初级㊁次级波形喷油提前角㊀0ʎ~60ʎ,误差ʃ2%喷油压力㊀0MPa~25MPa,误差ɤʃ2.0%;选装0MPa~300MPa(电子模拟)标准直流可调电压源-20V~400V,误差ʃ0.4%标准直流可调电流源0A~40A,误差ʃ0.4% 0A~900A,误差ʃ0.8%标准可调电阻0Ω~1000Ω,误差ʃ0.25% 0kΩ~900kΩ,误差ʃ0.5% 900kΩ~40MΩ,误差ʃ0.8%精密压力测试仪0MPa~0.20MPa,0.4级0MPa~1.00MPa,0.4级0MPa~4.00MPa,0.4级0MPa~6.00MPa,0.4级绝缘电阻测量仪(兆欧计)500V,0Ω~500MΩ耐压测试仪0kV~1.5kV,误差ʃ2.0%,50Hz正弦波可调标准真空度/压力源20kPa~100kPa,误差ʃ0.8%可调标准温度源-10ħ~150ħ,误差ʃ0.8%21。

汽车发动机综合检测仪使用汽车发动机综合检测仪使用简介汽车发动机综合检测仪是一种用于检测汽车发动机性能和故障的设备，通过连接到汽车的电脑系统，可以监测和分析发动机的工作状态，提供准确的诊断结果和建议。

本文档将介绍如何正确使用汽车发动机综合检测仪，以及一些常见问题和解决方案。

正确连接检测仪在使用汽车发动机综合检测仪之前，需要确保正确连接到汽车的电脑系统。

通常，连接方式分为两种：通过OBD-II接口或者通过USB接口。

以下是连接步骤的详细说明：1. 确认汽车发动机处于关闭状态，并断开车辆的电源。

2. 查找汽车的OBD-II接口，通常位于汽车驾驶员座椅下方的仪表台上。

如果无法找到接口，可参考汽车的用户手册。

3. 将汽车发动机综合检测仪连接到OBD-II接口上。

确保插头与接口紧密连接，并确保没有松动。

4. 如果使用USB接口连接，将汽车发动机综合检测仪的USB插头连接到计算机的USB接口上。

使用检测仪进行诊断连接完成后，我们可以开始使用汽车发动机综合检测仪进行诊断。

下面是基本的步骤：1. 打开汽车的电源，启动发动机。

确保汽车处于正常启动状态。

2. 打开检测仪的电源开关，等待一段时间以确保设备充分启动。

3. 在检测仪的菜单中选择诊断功能。

不同的检测仪品牌和型号可能有不同的菜单选项，可以参考设备的用户手册获取更详细的操作指南。

4. 根据菜单的指示，进行相应的操作。

这可能包括选择要进行的诊断项目，启动相应的测试程序，等待测试结果等。

5. 分析测试结果。

一般来说，检测仪会提供详细的测试结果报告，包括发动机的工作参数、故障代码、诊断建议等。

根据测试结果，可以确定发动机的工作状态和潜在的问题。

6. 如果需要，可以将测试结果保存或导出，供以后参考。

常见问题及解决方案在使用汽车发动机综合检测仪的过程中，可能会遇到一些常见问题。

以下是一些常见问题及解决方案：1. 检测仪无法连接到汽车的电脑系统：首先，确保检测仪插头与汽车接口连接紧密。

发动机综检仪的检测方法发动机综检仪是一种用于检测和诊断发动机故障的设备。

它能够帮助技师快速定位问题，提高维修效率。

本文将介绍发动机综检仪的检测方法，帮助读者了解该设备的使用步骤和注意事项。

一、连接检测设备1. 首先，确保发动机处于关闭状态，并将车辆停在平坦的地面上。

2. 打开发动机舱盖，找到OBD II接口。

这个接口通常位于驾驶员座位附近。

3. 将发动机综检仪的连接线插入OBD II接口。

确保连接牢固，没有松动。

二、打开检测设备1. 将发动机综检仪的电源线连接到车辆的12V电源插座上。

2. 打开检测设备的电源开关，等待设备启动。

三、选择检测项目1. 在综检仪的菜单界面上，选择发动机诊断功能。

2. 根据车辆的品牌和型号，选择相应的车型。

3. 在车型选择完成后，综检仪将自动读取车辆的VIN码和发动机信息。

四、进行故障诊断1. 在菜单界面上，选择“故障码读取”。

综检仪将自动扫描发动机系统，并显示出任何故障码。

2. 点击故障码，综检仪将提供相应的故障描述和可能的原因。

3. 根据故障描述，进行相应的故障排除。

可以使用综检仪的其他功能，如数据流监视和传感器测试，以进一步确定故障原因。

五、清除故障码1. 在排除故障后，可以选择“故障码清除”功能，将故障码从发动机控制单元中清除。

2. 确认清除操作后，综检仪将发送相应的指令给发动机控制单元，并清除故障码。

3. 检测设备将显示清除成功的提示信息。

六、记录和打印报告1. 在故障诊断和故障码清除完成后，综检仪可以生成一份诊断报告。

2. 在菜单界面上，选择“报告生成”功能。

综检仪将整理并记录故障码、故障描述、排除步骤等信息。

3. 报告可以通过打印机连接到综检仪上进行打印，以备后续参考。

发动机综检仪的检测方法包括连接检测设备、打开检测设备、选择检测项目、进行故障诊断、清除故障码和记录打印报告。

通过正确使用发动机综检仪，技师可以更快速地定位和解决发动机故障，提高维修效率。

这一设备在汽车维修行业中发挥着重要的作用，为维修人员提供了便利和准确的故障诊断工具。

汽车发动机综合检测仪使用汽车发动机综合检测仪使用1. 简介汽车发动机综合检测仪是一种专门用于对汽车发动机进行综合检测的设备。

它能够通过多种传感器和检测模块获取发动机的各种数据，通过对数据进行分析和诊断，判断发动机的运行状态，以及是否存在故障和异常。

本文将介绍使用汽车发动机综合检测仪的方法和步骤。

2. 准备工作在使用汽车发动机综合检测仪之前，需要进行一些准备工作：2.1 确认车辆兼容性首先，需要确认所使用的汽车发动机综合检测仪与车辆的兼容性。

不同的检测仪可能支持的车辆类型和车型不同，需要查看检测仪的使用说明书，确认其是否适用于所需要检测的车辆。

2.2 选择适当的接口和连接方式根据车辆的接口类型和检测仪的接口类型，选择适当的接口和连接方式。

常见的接口类型包括OBD-II接口和USB接口等。

确保检测仪与车辆可以正常连接并通信。

2.3 检查电源供应检查发动机综合检测仪的电源供应情况。

一般情况下，可以通过连接到车辆的电池或者使用充电电源为检测仪供电。

3. 使用步骤下面是使用汽车发动机综合检测仪的基本步骤：3.1 连接检测仪将检测仪的接口连接到车辆的诊断接口上，确保连接稳固。

接口位置通常位于车辆底部的驾驶员一侧，可以查阅车辆的使用说明书获取具体位置。

3.2 打开车辆电源打开车辆的电源，但不要启动发动机。

确保车辆电池电量足够，以免在检测过程中断电。

3.3 打开检测仪电源打开发动机综合检测仪的电源，观察检测仪的显示屏或指示灯，确认其已经成功开机。

3.4 选择检测项根据需要检测的内容，选择相应的检测项。

一般来说，发动机综合检测仪可以提供多种检测功能，例如查看故障码、监测传感器数据、读取发动机参数等。

3.5 开始检测检测仪上的开始按钮或选择相应的检测项后，检测仪会开始对发动机进行检测。

这个过程可能需要一些时间，耐心等待检测结果的出现。

3.6 查看检测结果检测完成后，可以查看检测仪的显示屏或菜单，获取检测结果。

检测结果可能包括发动机的故障码、传感器数据的实时图表、发动机参数的数值等。
