1、发动机的总体构造组成：基本构造分为2个机构曲柄连杆机构，配气机构。
5个系统：燃料供给系，润滑系、冷却系、点火系和起动系。
2、气缸和发动机工作容积（排量）活塞从上止点移动到下止点所经历的容积，称为气缸的工作容积或气缸排量。
3、发动机的主要性能指标：有动力性（包括有效转矩，有效功率如）4、发动机的速度特性：发动机的性能指标（Me、Pe、GT、ge）随曲轴转速变化的关系称为发动机的速度特性。
5、发动机的负荷特性：负荷性是指发动机的转速不变，共经济指标随负荷而变化的关系。
6、活塞环组成他各自的作用是什么？活塞环是一种环状弹性开口元件，分为气环和油环两种，气环的作用是密封气缸，防止活塞与气缸壁之间漏气，并帮助活塞散热。
油环的作用是将润滑油均匀地涂布到气缸壁上，使之形成一层薄薄的油膜，并刮除气缸壁上多余的润滑油。
1、活塞销的作用是连接活塞和连杆小头，将活塞承受的气体作用力传给连杆。
2、扭振减振器的原理：曲轴经常处于起动，加速、减速的运转状态，承受着很大的交变载荷，产生剧烈的扭转振动，容易断裂为了衰减扭振强度而设置了扭振减振器。
3、发动机异响的诊断方法：异响是由于磨损或变形而异致运动副的尺寸或形状产生变化，使配合间隙过大或产生运动干涉，从而形成一种不正常的响声、称为异响。
4、气门间隙：气门为一个细长杆件，在高温下会产生伸长，为确保气门能正常地打开和关闭气门杆端面与摇臂工作面必须留有一定的间隙否则气门便无法关闭而造成漏气。
5、配气相位：进排气门的实际开、闭时刻用曲轴转角来表。
空燃比：可燃混合气中燃料与空气的质量之比称为空燃比。
过量空气系数：是指燃烧过程中实际供给空气质量与理论上完全燃烧所需的空气质量比，用a表示。
3、机油压力低原因：①机油量不足，在机油尺油面最低限制刻线之下。
②使用中，机油突然严重泄漏，甚至机油漏光。
③机油泵磨损严重或突然失效。
④机油泵限压阀失效或卡滞。
⑤机油泵集滤器网堵塞，机油滤清器堵塞。
单元一发动机总体构造与维修常识发动机是汽车的动力源，是把燃料（汽油或柴油）在气缸内燃烧产生的热能转变为机械能的一种机器，由于燃料燃烧是在发动机内部进行的，所以也叫内燃机。
除为数不多的新能源（天然气、电动等）汽车外，现代汽车所使用的发动机主要是汽油机和柴油机。
本单元第一章介绍了汽车发动机的类型、总体构造、基本术语和工作原理等。
第二章介绍了汽车维护、修理的基本概念和检修方法以及汽车维修中常用工具、量具的使用。
第一节发动机的基本结构和常用术语一、发动机的基本结构目前汽车上广泛采用的是四冲程往复活塞式柴油发动机和汽油发动机。
柴油发动机由两大机构、四大系统组成，如图2-1所示；汽油发动机则由两大机构、五大系统组成（比柴油机多点火系），如图2-2所示。
1．曲柄连杆机构包括机体组、活塞连杆组和曲轴飞轮组等机构。
是发动机进行能量转换和传递动力的机构。
2．配气机构包括气门组和气门传动组。
是发动机的换气机构。
3．供给系包括燃油箱、输油泵、燃油滤清器、空气滤清器、进气歧管、排气歧管、排气消声器等机件，汽油机包括化油器，柴油机包括喷油泵、调速器、喷油器等机件。
4．润滑系喷油喷油泵蓄电池图2-1柴油发动机基本构造示意图包括机油泵、集滤器、机油滤清器、限压阀、润滑油道和机油散热器、油压表等机件。
负责发动机各磨擦表面的润滑、冷却和清洗。
5．冷却系包括风扇、水泵、散热器、节温器、水套等。
保证发动机在最适宜的温度状态下工作。
6．点火系包括蓄电池、发电机、分电器、点火线圈和火花塞等机件。
功用是定时点燃气缸内的可燃混合气。
7．起动系包括起动机及附属装置。
负责发动机的起动任务。
二、发动机常用术语如图2-2所示。
1．工作循环：发动机每完成进气、压缩、作功、排气四个行程，称为一个工作循环。
2．上止点：活塞在气缸内向上运动达到的最高点的位置。
3．下止点：活塞在气缸内向下运动达到的最低点的位置。
4．活塞行程：活塞由上止点运动到下止点所走的距离。

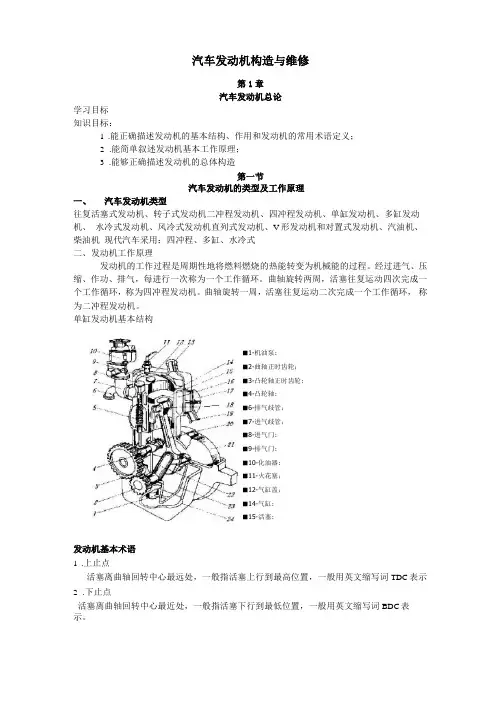

汽车发动机构造与维修第1章汽车发动机总论学习目标知识目标：1.能正确描述发动机的基本结构、作用和发动机的常用术语定义；2.能简单叙述发动机基本工作原理；3.能够正确描述发动机的总体构造第一节汽车发动机的类型及工作原理一、汽车发动机类型往复活塞式发动机、转子式发动机二冲程发动机、四冲程发动机、单缸发动机、多缸发动机、水冷式发动机、风冷式发动机直列式发动机、V形发动机和对置式发动机、汽油机、柴油机现代汽车采用：四冲程、多缸、水冷式二、发动机工作原理发动机的工作过程是周期性地将燃料燃烧的热能转变为机械能的过程。
经过进气、压缩、作功、排气，每进行一次称为一个工作循环。
曲轴旋转两周，活塞往复运动四次完成一个工作循环，称为四冲程发动机。
曲轴旋转一周，活塞往复运动二次完成一个工作循环，称为二冲程发动机。
单缸发动机基本结构■1-机油泵;■2-曲轴正时齿轮；■3-凸轮轴正时齿轮;■4-凸轮轴;■6-排气歧管；■7-进气歧管；■8-进气门;■9-排气门;■10-化油器;■11-火花塞；■12-气缸盖；■14-气缸;■15-活塞;发动机基本术语1.上止点活塞离曲轴回转中心最远处，一般指活塞上行到最高位置，一般用英文缩写词TDC表示2.下止点活塞离曲轴回转中心最近处，一般指活塞下行到最低位置，一般用英文缩写词BDC表示。
3.活塞行程（S）:上、下止点间的距离。
4.曲柄半径（R）与连杆下端（即连杆大头）相连的曲柄销中心到曲轴回转中心的距离（mm）。
显然，S=2R。
曲轴每转一周，活塞移动两个行程。
5.气缸工作容积（V h）活塞从上止点到下止点所让出的空间容积（L）。
V h = n D 2V4X106 式中D——气缸直径,mm。
6.燃烧室容积（V c ）活塞在上止点时，活塞上方的空间叫燃烧室，它的容积叫燃烧室容积（L）。
7.发动机排量（V L）：发动机所有气缸工作容积之和（L）。
设发动机的气缸数为/，则V L = V h i8.气缸总容积（V a）活塞在下止点时，活塞上方的容积称为气缸总容积（L）。
