低压管道灌溉工程培训课件第一节概述一、低压管道灌溉工程的组成与类型（一）定义低压管道灌溉工程是以管道输水进行地面灌溉的工程，由于管道系统工作压力一般不超过200kPa,故称低压管道输水灌溉工程，简称管道灌溉工程。

（二）管道灌溉工程组成管道灌溉工程由水源工程、输水配水管网系统和田间灌水工程三部分组成。

田间灌水工程指管道出口以下的田间工程部分。

（三）管道灌溉工程分类1、固定式管道工程中的管道及分水设施均埋入地下,固定不动，由给水栓或分水口直接分水进入沟、畦。

这种形式的固定管道密度大，标准高，一次性投资大，但管理方便,灌水均匀。

2、半固定式其管道中一部分管道固定，另一部分管道移动。

一般是干管或支管为固定地埋管，由分水口接移动软管输水入田间。

这种形式是目前井灌区低压管道输水灌溉的主要形式。

3、移动式除水源外，机泵和地面管道都是可移动的。

管道多采用软管，简便易行，一次投资低，但劳动强度大。

1、管渠结合式这种系统大致与半固定式工程相同，所不同的是不用地面软管，而采用田间毛渠灌水。

二、管道灌溉工程的特点节水、节能、节地、省工、增产。

三、管道灌溉工程技术发展概况管道灌溉工程技术已成为世界上农业节水灌溉的一项关键技术。

美国20世纪20年代在加利福尼亚州的图尔洛克灌区采用混凝土管道代替明渠输水，开创了管灌的先河。

我国低压管道输水灌溉从50年代就开始试点应用，真正大面积推广应用是改革开放以后的事。

第二节管道灌溉工程中常用管材及附件一、管材管材是管道灌溉工程中的重要组成部分，其投资比重一般占工程总投资的60%左右，直接影响到工程的造价和质量。

(一)塑料管1、国家标准塑料管国家标准塑料管主要有聚氯乙烯管(PVC),高密度聚乙烯管(HDPE),低密度聚乙烯管(LDPE),改性聚丙烯管(PP)。

2、薄壁聚氯乙烯管壁厚 1.7〜2.0mm,公称压力200〜250kpao3、聚氯乙烯双壁波纹管双壁波纹管具有内壁光滑，外壁波纹的双层结构特点，壁厚只有1.4mm,但具有较高的刚度和强度，是一种较理想的低压管道输水的管材。

（一）适用范围井灌区，山区的水泉、小水、小库、塘坝及其它形式的灌区都适用管灌。

低压管道输水灌溉最适用于我国北方平原的井灌区，尤其适应我国现阶段生产责任制的种植方式。

（二）操作步骤1. 管道规划设计主要根据出水量和输水距离等条件，合理选用适宜的管材、管径和长度，进行管道合理规划。

要求线路短，控制面积大，输水通畅。

地势平坦的地区，可沿田间道路、林网线路铺设；地势复杂的地区，应选择最佳路线。

老灌区可沿原有土垄沟或顺耕作垄铺设。

现使用较多的有塑料软管和硬管两种，主要从经济实力和使用寿命考虑。

（1）地下硬塑管道。

地下硬塑输水管道，是很好的防渗输水管道，节省耕地，施工简单，管护容易，使用方便，配合三通、放水口、排水阀，完成输水、分水、放水和排水。

①管道规划。

管道布局要根据水泵流量，井位和地块形状而定。

可从三方面考虑：一要尽量走高线，有利输水入畦；二要力求管道伸入田间双向配水，以缩短土垄沟长度；三要少拐弯，避免局部水头损失过大。

多向同时输水的管道，应尽量对称布置，使各分管的口径、长度、位置等尽量相近，使水量均匀分布。

输水管口径应小于133毫米，管道间距50～100米左右。

②确定管径。

适宜的管径是保证投资合理，取得最佳效益的首要条件。

一般每小时出水量30立方米以下的，管径为100毫米，30～45立方米为125毫米，45～60立方米为150毫米，60～80立方米为175毫米。

（2）地下软塑管道①管道的规划设计。

要根据机井的控制面积和地块形状，确定管道的长度和布置形式，可单向或双向配水。

但要注意：一是尽量沿高处布管，以利向田间输水；二是尽可能走直线，少拐弯；三是尽量缩短主管道和田间土垄沟的输水长度。

②管径选择及输水距离。

管道首端压力以不大于0.3公斤/平方厘米（即3米水头）为宜；这时管中流速在每秒0.8～1.0米以上。

高扬程水泵配软塑管输水，也不宜输水太远，以免水泵扬程增加过多，出水量减少过大。

选择的软塑管与水泵配接后出水量减少值以不超过10%为宜。

低压管道节水输水技术

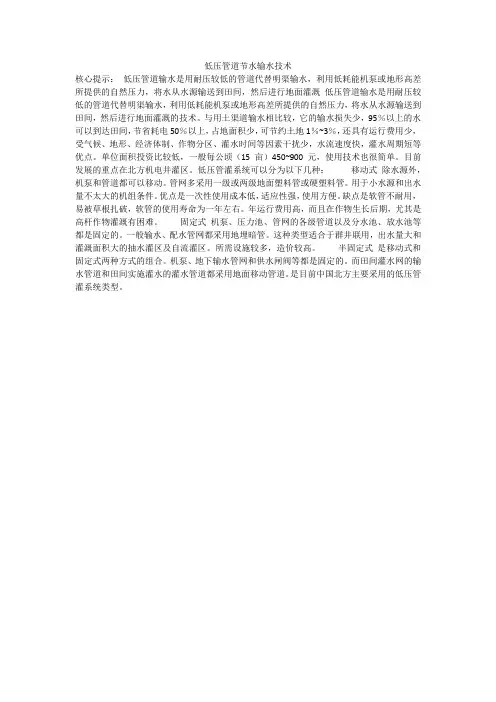

核心提示：低压管道输水是用耐压较低的管道代替明渠输水，利用低耗能机泵或地形高差所提供的自然压力，将水从水源输送到田间，然后进行地面灌溉低压管道输水是用耐压较低的管道代替明渠输水，利用低耗能机泵或地形高差所提供的自然压力，将水从水源输送到田间，然后进行地面灌溉的技术。

与用土渠道输水相比较，它的输水损失少，95％以上的水可以到达田间，节省耗电50％以上，占地面积少，可节约土地1％~3％，还具有运行费用少，受气候、地形、经济体制、作物分区、灌水时间等因素干扰少，水流速度快，灌水周期短等优点。

单位面积投资比较低，一般每公顷（15亩）450~900元，使用技术也很简单。

目前发展的重点在北方机电井灌区。

低压管灌系统可以分为以下几种：移动式除水源外，机泵和管道都可以移动。

管网多采用一级或两级地面塑料管或硬塑料管。

用于小水源和出水量不太大的机组条件。

优点是一次性使用成本低，适应性强，使用方便。

缺点是软管不耐用，易被草根扎破，软管的使用寿命为一年左右。

年运行费用高，而且在作物生长后期，尤其是高杆作物灌溉有困难。

固定式机泵、压力池、管网的各级管道以及分水池、放水池等都是固定的。

一般输水、配水管网都采用地埋暗管。

这种类型适合于群井联用，出水量大和灌溉面积大的抽水灌区及自流灌区。

所需设施较多，造价较高。

半固定式是移动式和固定式两种方式的组合。

机泵、地下输水管网和供水闸阀等都是固定的。

而田间灌水网的输水管道和田间实施灌水的灌水管道都采用地面移动管道。

是目前中国北方主要采用的低压管灌系统类型。

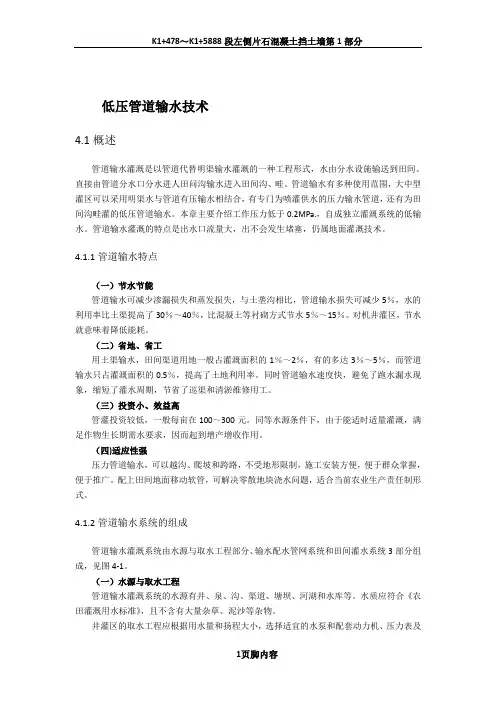

低压管道输水技术4.1概述管道输水灌溉是以管道代替明渠输水灌溉的一种工程形式，水由分水设施输送到田间。

直接由管道分水口分水进人田问沟输水进入田间沟、畦。

管道输水有多种使用范围，大中型灌区可以采用明渠水与管道有压输水相结合，有专门为喷灌供水的压力输水管道，还有为田间沟畦灌的低压管道输水。

本章主要介绍工作压力低于0.2MPa.，自成独立灌溉系统的低输水。

管道输水灌溉的特点是出水口流量大，出不会发生堵塞，仍属地面灌溉技术。

4.1.1管道输水特点（一）节水节能管道输水可减少渗漏损失和蒸发损失，与土垄沟相比，管道输水损失可减少5％，水的利用率比土渠提高了30％～40％，比混凝土等衬砌方式节水5％～15％。

对机井灌区，节水就意味着降低能耗。

（二）省地、省工用土渠输水，田间渠道用地一般占灌溉面积的1％～2％，有的多达3％～5％，而管道输水只占灌溉面积的0.5％，提高了土地利用率。

同时管道输水速度快，避免了跑水漏水现象，缩短了灌水周期，节省了巡渠和清淤维修用工。

（三）投资小、效益高管灌投资较低，一般每亩在100～300元。

同等水源条件下，由于能适时适量灌溉，满足作物生长期需水要求，因而起到增产增收作用。

（四)适应性强压力管道输水，可以越沟、爬坡和跨路，不受地形限制，施工安装方便，便于群众掌握，便于推广。

配上田间地面移动软管，可解决零散地块浇水问题，适合当前农业生产责任制形式。

4.1.2管道输水系统的组成管道输水灌溉系统由水源与取水工程部分、输水配水管网系统和田间灌水系统3部分组成，见图4-1。

（一）水源与取水工程管道输水灌溉系统的水源有井、泉、沟、渠道、塘坝、河湖和水库等。

水质应符合《农田灌溉用水标准》，且不含有大量杂草、泥沙等杂物。

井灌区的取水工程应根据用水量和扬程大小，选择适宜的水泵和配套动力机、压力表及水表，并建有管理房。

自压灌区或大中型提水灌区的取水工程还应改进水闸、分水闸、拦污栅及泵房等配套建筑物。

（二）输水配水管网系统输配水管网系统是指管道输水灌溉系统中的各级管道、分水设施、保护装置和其他附属设施。
