低压管道输水灌溉技术在农业综合开发节水工程中的应用提要:低压管运输水灌溉的简介,适用条件,优点,组成,类型,布置,管材,运行管理关健词:灌溉;节水;工程低压管道输水灌溉技术,简称“管灌”,它以管道代替明渠输水。
灌水时,使用较低的压力水头,通过压力管道系统将水送入田间沟、畦,灌溉农田。
其管理系统的压力,一般不超过0.2MPa(2kg/cm2),在克服管道的输水压力损失之后,管道最远处出水口压力应控制的0.002~0.003MPa。
由于管道内水压力很低,故称低压管道输水灌溉。
1、低压管道输水灌溉的适用条件由于低压管道输水灌溉是在低压条件下运行的,目前主要用于井灌区,也可用于大型灌区的田间配水系统。
由于它不受地形的影响,扬水站灌区、水库自压灌区均可应用,但要注意压力水头和泥砂淤积问题。
2、低压管道输水灌溉的优点灌溉管道系统与灌溉渠道系统相比较,一般有以下几方面的优越性:(1)节水效益显著。
管道输水系统是利用管网输配水和灌水,可以完全避免产生输水损失和蒸发损失,节约用水,一般可比明渠系统节水30~50%,并可防止因渠系渗水而导致土壤盐碱化、沼泽化和冷浸田等的发生。
(2)土地利用率高。
管道输水系统的输配水管网大部分或全部埋设在地下,一般比明渠少占10%左右的耕地,方便交通。
(3)适应性强,便于实现自动化。
管道输水系统运用灵活方便,容易调节控制和实现自动化;可适用于各种地形和不同作物与土壤;不会影响机耕和田间管理,并可方便地与施肥拖农药等相结合。
(4)输水速度快,灌溉效率高。
利用管道输水配水和灌水,水流速度快,灌溉效率高,灌水劳动生产率高,节约灌水用工、用时,一般可比明渠系统的灌溉效率提高1倍以上,用工减少50%左右。
(5)维修养护省工、省时,管理方便。
管道输水系统不会滋生杂草,而且孔雀易进入管道,因此可去明渠清淤除草和整修维护渠道等繁重劳动。
(6)灌水及时,作物增产增收效果明显。
利用管道输配水和灌水,有利于作物适时适量地及时供水灌水,提高作物产量和品质。

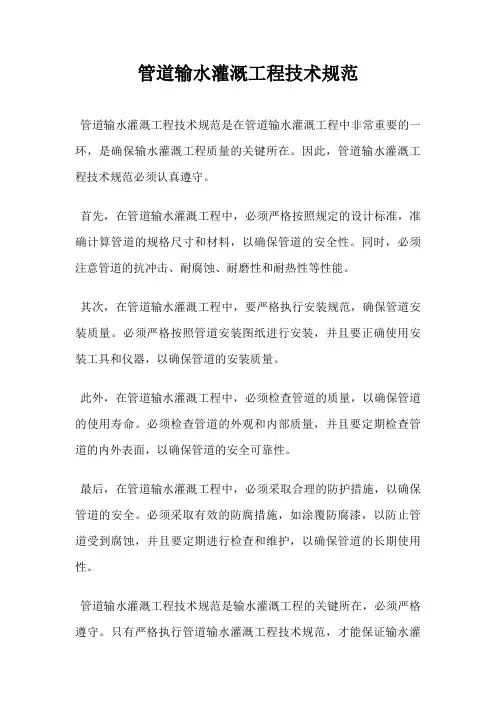

管道输水灌溉工程技术规范
管道输水灌溉工程技术规范是在管道输水灌溉工程中非常重要的一环,是确保输水灌溉工程质量的关键所在。
因此,管道输水灌溉工程技术规范必须认真遵守。
首先,在管道输水灌溉工程中,必须严格按照规定的设计标准,准确计算管道的规格尺寸和材料,以确保管道的安全性。
同时,必须注意管道的抗冲击、耐腐蚀、耐磨性和耐热性等性能。

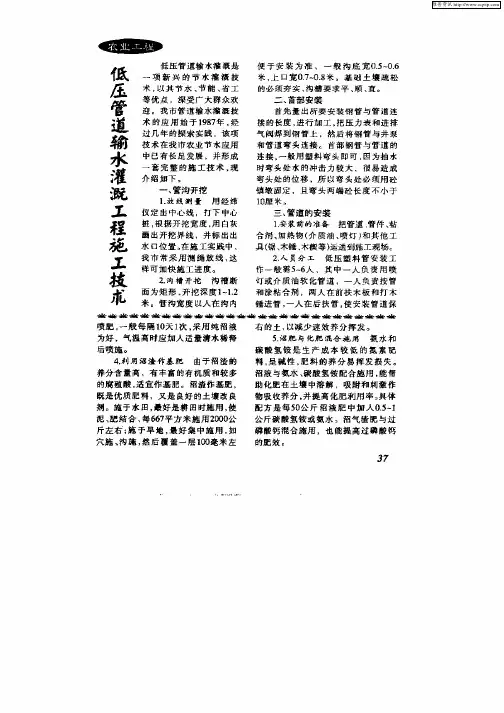

其次,在管道输水灌溉工程中,要严格执行安装规范,确保管道安装质量。
必须严格按照管道安装图纸进行安装,并且要正确使用安装工具和仪器,以确保管道的安装质量。
此外,在管道输水灌溉工程中,必须检查管道的质量,以确保管道的使用寿命。
必须检查管道的外观和内部质量,并且要定期检查管道的内外表面,以确保管道的安全可靠性。
最后,在管道输水灌溉工程中,必须采取合理的防护措施,以确保管道的安全。
必须采取有效的防腐措施,如涂覆防腐漆,以防止管道受到腐蚀,并且要定期进行检查和维护,以确保管道的长期使用性。
管道输水灌溉工程技术规范是输水灌溉工程的关键所在,必须严格遵守。
只有严格执行管道输水灌溉工程技术规范,才能保证输水灌
溉工程的质量。

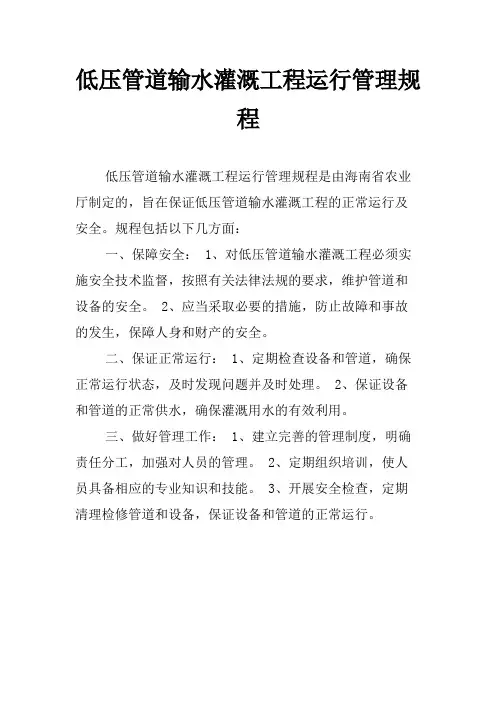

低压管道输水灌溉工程运行管理规
程
低压管道输水灌溉工程运行管理规程是由海南省农业厅制定的,旨在保证低压管道输水灌溉工程的正常运行及安全。
规程包括以下几方面:
一、保障安全: 1、对低压管道输水灌溉工程必须实施安全技术监督,按照有关法律法规的要求,维护管道和设备的安全。
2、应当采取必要的措施,防止故障和事故的发生,保障人身和财产的安全。
二、保证正常运行: 1、定期检查设备和管道,确保正常运行状态,及时发现问题并及时处理。
2、保证设备和管道的正常供水,确保灌溉用水的有效利用。
三、做好管理工作: 1、建立完善的管理制度,明确责任分工,加强对人员的管理。
2、定期组织培训,使人员具备相应的专业知识和技能。
3、开展安全检查,定期清理检修管道和设备,保证设备和管道的正常运行。

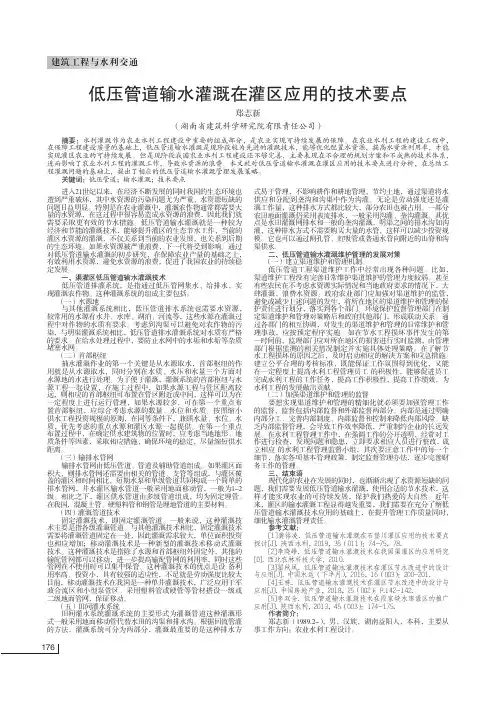

低压管道输水灌溉技术节水灌溉新技术
核心提示:低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源:符合灌溉用水的清水均可,若低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源:符合灌溉用水的清水均可,若含沙量和杂质较多需要经过处理或同时考虑沉沙。
首部取水枢纽:主要包括水泵、动力机及其配套设备。
输配水管网:一般采用固定地埋管方式。
目前应用较多的管材有混凝土管、石棉水泥管、PE管及PVC管。
田间灌水系统:一是采用田间固定或移动的管网,采用退水管法浇地,二是采用田间明渠输水沟灌水,在田间进行畦灌、沟灌等地面灌水方法。
分水给水装置:在各级管道之间设置分水井、配水闸门等;在竖管出口处设置田间配水的出水口。
其他附属设施:特殊部位设置排气和调压阀等安全保水装置、水表及防冻和冲淤用的冲砂闸和泄水口等。
二、低压管道输水灌溉系统规划设计要点管道布置应遵循以下原则:(1)先确定水栓的位置,尽量保证各级管道垂直布置,力求管线最短。
(2)尽量利用地形落差实施自动输水。
(3)最末一级固定管道走向应与作物种植方向一致,尽量减少起伏折点,以利于田间管理和耕作。
管材的选择一般采用经济流速法,根据不同管材确定适宜流速和管径,若管材价格低、动力价格高时,经济流速选小值,反之选大值。
低压输水管道农田灌溉技术要点(试行)保定地区水利局1998年3月目录一、概述 (1)二、基本资料的搜集 (2)1、地形资料: (2)2、气象资料: (2)3、作物的种植资料: (2)4、作物需水量资料: (2)5、土壤资料: (3)6、水源和动力资料: (4)三、管道系统规划 (5)1、规划原则: (5)2、确定灌溉流量: (5)3、确定有效灌溉面积 (6)4、管网布置 (7)四、管径的确定 (9)1、管道压力和流速 (9)2、管径的计算选择方法 (13)五:管材的选择 (21)1、硬聚氯乙烯管(PVC管)、聚乙烯硬管(PE管)、聚丙烯硬管(PP管)。
(22)2、砼或水泥土管,又有离心和挤压成型之区别。
(22)3、塑料软管做内衬外护圬工料管道。
(22)4、现场浇筑砼管。
(22)5、菱镁土管。
(23)六、机泵的选配 (25)1、水泵的选配原则 (25)2、动力机的选配原则。
(26)七、辅助建筑物的设计 (27)1、选用硬PVC管道,在潜水电泵或深井泵出水口处安装一真空泵底阀,水流可直接给管道,减少了枢纽部分的闸阀,弯头,铁管等管件。
降低工程造价,减少了水头损失。
(27)2、选用砼管道,还要设主水池,分水池和排气孔沉沙池等。
(27)八、效益分析 (29)1、还本年限:可用下面公式计算。
(29)2、总效益系数: (29)3、益本比 (29)九、管道施工 (30)1、管道埋设深度。
(30)2、测量放线。
(30)3、基坑开挖。
(30)4、管道铺设。
(30)十、管理与运用 (31)1、全面配套。
(31)2、组织管理。
(31)3、工程管理。
(32)4、运行管理。
(32)前言我国水资源匮乏,已越来越引起人们的普遍关注。
缓解水资源供需矛盾的途径是:全面节流,适当开源,强化管理,加强保护。
农业是用水大户,有很大的节潜力。
目前,农业节水的出路在于发展节水灌溉,推广先进的灌水技术和措施。
低压管道输水灌溉工程技术规范(井灌区部分)【题名】:低压管道输水灌溉工程技术规范(井灌区部分)【副题名】:【起草单位】:中国水利水电科学研究院【标准号】:SL/T 153-95【代替标准】:【颁布部门】:中华人民共和国水利部【发布日期】:1995年3月27日发布【实施日期】:1995年7月1日实施【标准性质】:中华人民共和国行业标准【批准文号】:水科教[1995] 97号【批准文件】:中华人民共和国水利部关于批准发布《低压管道输水灌溉工程技术规范井灌区部分》》(SL/T153-95)的通知水科教[1995] 97号根据1991年水利水电技术标准的制定、修订计划,由部科技司主持,以中国水利水电科学研究院为主编单位制定的《低压管道输水灌溉工程技术规范(井灌区部分)》,经审查批准为水利行业标准,并予以发布。
标准的名称和编号为:《低压管道输水灌溉工程技术规范(井灌区部分)》SL/T153-95。
本标准自1995年7月1日起实施。
在实施过程中各单位应注意总结经验,如有问题请函告部科技司,并由其负责解释。
标准文本由中国水利水电出版社出版发行。
一九九五年三月二十七日1 总则1.0.1 为统一井灌区低压管道输水灌溉工程的技术要求,充分发挥工程效益,特制定本规范。
1.0.2 本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装、验收及运行与维护。
1.0.3 低压管道输水灌溉工程建设,必须将井、水泵、管道系统及田间工程统一考虑,力求技术先进、经济合理、效益显著。
1.0.4 低压管道输水灌溉工程中的机井:新井必须经成井验收合格;现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
1.0.5 低压管道输水灌溉工程建设,除执行本规范外,还应符合现行有关标准和规范的规定。
2 工程规划2.1 规划原则2.1.1 应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
2.1.2 规划应在当地农业区划和地下水资源评价的基础上进行;应与农田水利基本建设总体规划相适应,做到因地制宜、统筹兼顾、全面规划、分期实施。
2.1.3 规划中应进行多方案的技术经济比较,达到投资省、效益高、节水、节能、省地及便于管理的目标。
2.1.4 在进行多方案的技术经济比较时,宜以年费用最小为主要依据选定规划方案。
2.1.5 水源水质应符合GB5084《农田灌溉用水水质标准》的规定。
2.2 主要技术参数2.2.1 灌溉设计保证率,应根据当地自然条件和经济条件确定,宜不低于75%。
2.2.2 管系水利用系数应不低于0.95。
2.2.3 低压管道输水灌溉灌区,应做到田间工程配套齐全、灌水方法合理、灌水定额适当,其田间水利用系数应不低于0.85。
2.2.4 灌溉水利用系数应不低于0.80。
2.2.5 灌水定额应根据当地灌溉试验资料确定,无资料地区可参考邻近地区试验资料确定,也可按下式计算m=1000γsh(β1—β2)(2.2.5)式中 m——灌水定额,m3/hm2;γs——计划湿润层土壤干容重,kN/m3;h——土壤计划湿润层深度,m;β1——适宜含水量(重量百分比)上限,可取田间持水量的0.85~0.95;β2——适宜含水量(重量百分比)下限,可取田间持水量的0.60~0.65。
2.3 水量供需平衡分析2.3.1 应根据规划区地下水资源评价成果所提供的不同典型年地下水可采量,结合配套设备能力,确定可供水量;已成井区还应根据多年采补资料,对地下水资源评价成果加以复核,分析确定可供水量。
2.3.2 需水量中应包括灌溉、牧副渔业、工业及生活等用水量,并应考虑发展计划。
2.3.3 不同保证率相应典型年的灌溉用水量,应根据作物组成、复种指数、作物需水、降水可利用量等计算确定。
2.3.4 可采用典型年法进行水量供需平衡计算。
2.3.5 需水量大于供水量时,宜调整种植比例,减少灌溉面积或增辟水源。
2.4 管道系统布置与畦沟灌水要素2.4.1 一般宜用单井管道系统;采用多井汇流系统,应经技术经济论证。
2.4.2 应根据机井位置、地块形状、种植方向及田间工程配套等因素,通过比较确定采用树状管网或环状管网。
2.4.3 管道级数,应根据系统灌溉面积(或流量)和经济条件等因素确定;旱作物区,当系统流量小于30m3/h时,可采用一级固定管道;系统流量在30~60m3/h时,可采用干管(输水)、支管(配水)两级固定管道;系统流量大于60m3/h,可采用两级或多级固定管道。
对于渗透性强的沙质土灌区,末级还应增设地面移动管。
2.4.4 应力求管道总长度短、管线平直、减少折点和起伏。
2.4.5 干、支两级固定管道在灌区内的长度,宜为90~150m/hm22.4.6 支管走向宜平行于作物种植行;支管间距宜采用50~150m,单向浇地时取较小值,双向浇地取较大值。
2.4.7 给水栓(或出水口)应按灌溉面积均衡布设,间距宜为50~100m,单口灌溉面积宜为0.25~0.6h/m2,单向浇地取较小值,双向浇地取较大值。
2.4.8 低压管道输水灌溉条件下的畦田与灌水沟规格及适宜流量,应根据当地试验资料确定;无资料地区可参照表2.4.8-1和表2.4.8-2选定。
表2.4.8-1 畦田灌水要素表地面灌水坡度要素土壤透水性≤0.002 0.002~0.005 0.005~0.01 畦长(m)单宽流量[L/(s·m)] 畦长(m)单宽流量[L/(s·m)] 畦长(m)单宽流量[L/(s·m)]强25~50 5~6 30~60 5~6 50~70 4~5 中30~60 5~6 40~70 4~5 60~80 4~5 弱40~70 4~5 50~80 3~4 80~100 3~4 表2.4.8-2 沟灌灌水要素表地面灌水坡度要素土壤透水性≤0.002 0.002~0.005 0.005~0.01 沟长(m)流量(L/s) 沟长(m)流量(L/sm) 沟长(m)流量(L/s)强30~40 1.0~1.5 40~60 0.7~1.0 60~80 0.6~0.9中40~60 0.7~1.0 70~90 0.5~0.6 80~100 0.4~0.6弱50~60 0.5~0.6 80~100 0.4~0.5 90~120 0.2~0.42.5 规划成果2.5.1 应提交工程规划报告,报告内容宜分为下列部分:(1)序言;(2)基本情况与资料;(3)主要技术参数;(4)水量平衡计算;(5)规划方案及比较;(6)田间工程;(7)机井装置;(8)实施安排;(9)投资估算;(10)经济效益分析;(11)附图。
2.5.2 附图中应有下列主要图件:(1)1/5000或1/10000水利设施现状图;(2)1/5000或1/10000管道灌溉工程规划图;(3)1/1000或1/2000典型管道系统布置图。
3 工程设计3.1 设计流量3.1.1 灌溉系统设计流量,应按下式计算Q0=αmA/ηTt(3.1.1)式中Q0——灌溉系统设计流量,m3/h;α——控制性的作物种植比例;A——灌溉系统设计灌溉面积;m2;η——灌溉水利用系数;T——一次灌水延续时间,d;t——日工作小时数,h。
当Q0大于水泵流量时,应取Q0等于水泵流量,并相应减小灌溉面积或种植比例。
3.1.2 树状管网各级管道的设计流量,应按下式计算(3.1.2)式中Q——管道设计流量,m3/h;n——管道控制范围内同时开启的给水栓(或出水口)个数;N——全系统同时开启的给水栓(或出水口)个数。
3.1.3 环状管网各级管道设计流量,应根据具体情况确定;单井单环网管道设计流量,可按下式计算Q=Q0/2 (3.1.3)3.1.4 管道系统、各级管道及给水柱(或出水口)的实际流量,应通过水泵工作点计算确定。
3.2 设计水头3.2.1 管道系统最大和最小工作水头,应分别按式(3.2.1-1)和式(3.2.1-2)计算Hmax=Z2—Z0 +△Z2+Σhf2+Σhj2 (3.2.1-1)Hmin=Z1—Z0 +△Z1+Σhf1+Σhj1 (3.2.1-2)式中Hmax——管道系统最大工作水头,m;Hmin——管道系统最小工作水头,m;Z0——管道系统进口高程,m;Z1——参考点1地面高程;在平原井区,参考点1一般为距水源最近的出水口,m;Z2——参考点2地面高程;在平原井区,参考点2一般为距水源最远的出水口,m;△Z1、△Z2——分别为参考点1与参考点2处出水口中心线与地面的高差,m,出水口中心线高程应为所控制的田间最高地面高程加0.15m;Σhf1、Σhj1——分别为管道系统进口至参考点1的管路沿程水头损失与局部水头损失,m;Σhf2、Σhj2 ——分别为管道系统进口至参考点2的管路沿程水头损失与局部水头损失,m。
3.2.2 管道系统设计工作水头,宜按最大和最小工作水头的平均值近似取用H0=(Hmax+Hmin)/2 (3.2.2)式中H0——管道系统设计工作水头,m。
3.2.3 灌溉系统设计扬程,应按下式计算Hp=H0+Z0-Zd+Σhf0+Σhj0 (3.2.3)式中Hp——灌溉系统设计扬程,m;Zd——机井动水位,m;Σhf0、Σhj0——分别为水泵吸水管进口至管道系统进口之间的管道沿程水头损失与局部水头损失,m。
3.2.4 水泵运行的扬程(流量)范围,应通过水泵工作点计算确定。
3.3 水头损失3.3.1管道沿程水头损失,应按下式计算(3.3.1)式中hf——沿程水头损失,m;f——管材摩阻系数;L——管长,m;D——管道内径,mm;m——流量指数;b——管径指数。
各种管材的f、m、b值,可按表3.3.1取用。
表3.3.1 f、m、b值表管材类别 f m b硬塑料管0.948×105 1.77 4.77石棉水泥管 1.455 ×105 1.85 4.89旧钢管、旧铸铁管 6.25×105 1.9 5.1当地材料管7.76n2×105 2 5.33注①地埋薄壁塑料管的f值,宜用表列硬塑料管f值的1.05倍;②n为糙率,水泥沙土管n=0.0143。
3.3.2 管道局部水头损失,应按下式计算(3.3.2)式中hj——局部水头损失,m;ζ——局部损失系数;υ——管内流速,m/s;g——重力加速度,为9.81 m/s2。
3.3.3 给水栓(或出水口)的局部水头损失,应按试验或厂家提供的资料确定;无资料时可按0.3~0.5m选用。
3.4 管径与管道工作压力3.4.1 管道系统各管段的直径,应通过技术经济计算确定;在初估管径时,可按表3.4.1选择管内流速。
表3.4.1 管道流速表管材混凝土管石棉水泥管水泥沙土管硬塑料管移动软管流速(m/s)0.5~1.0 0.7~1.3 0.4~0.8 1.0~1.5 0.5~1.23.4.2 管道系统各管段的设计工作压力,应为正常运行情况下最大工作压力(不含冲击压力)的1.4倍;最大工作压力应根据运行中可能出现的各种情况比较确定。
