烽火传输SDH网 管操作手册

  • 格式：ppt
  • 大小：9.46 MB
  • 文档页数：62

下载文档原格式

  / 62

合集下载

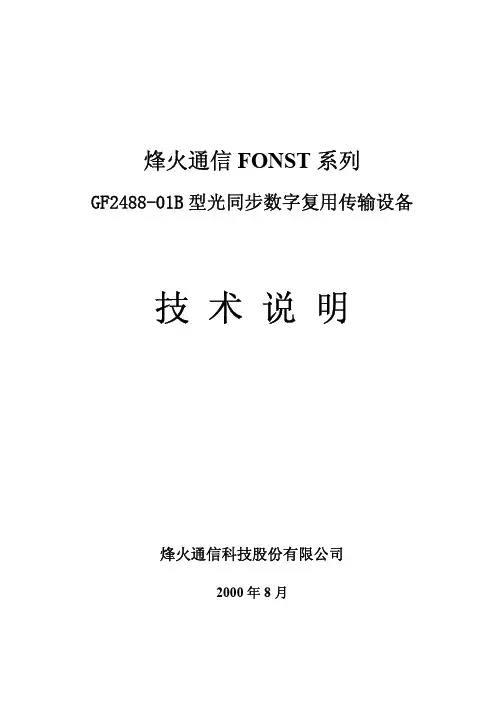

烽火GF2488-01B传输设备技术说明

烽火GF2488-01B传输设备技术说明
第三章 机架结构及安装.......................................... 26
3.1 概述 ...................................................................................................................................................26 3.2 机架结构 ...........................................................................................................................................27 3.3 子框结构 ...........................................................................................................................................27 3.4 安装工作条件 ...................................................................................................................................28
2.2.1 系统总体结构图.......................................................................................................................7 2.2.2 系统描述...................................................................................................................................8 2.3 设备方框图 .........................................................................................................................................9 2.2.1 主子框方框图...........................................................................................................................9 2.2.2 扩展子框图.............................................................................................................................11 2.4 系统功能单元描述............................................................................................................................11 2.4.1 交叉连接单元.........................................................................................................................11 2.4.2 SDH 接口单元........................................................................................................................12 2.4.3 PDH 接口单元........................................................................................................................13 2.4.4 宽带数据接口.........................................................................................................................15 2.4.5 同步时钟单元.........................................................................................................................15 2.4.6 管理单元.................................................................................................................................16 2.4.7 公务联络单元.........................................................................................................................17 2.4.8 开销处理单元.........................................................................................................................17 2.5 系统保护功能……………………………………………………………………………………….18

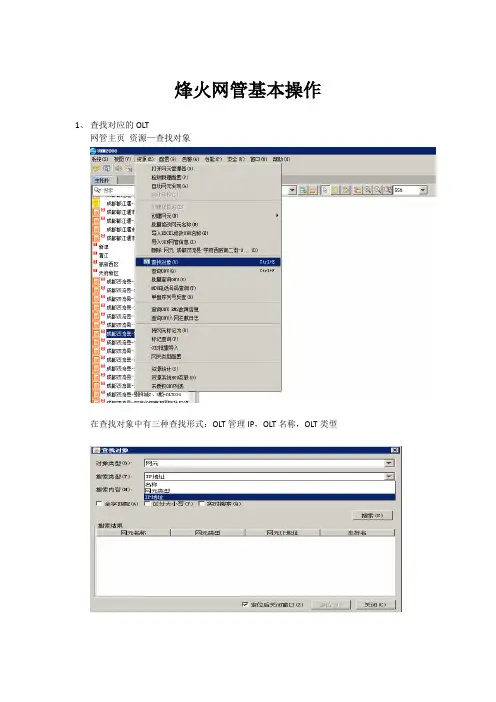

烽火网管基本操作(精品文档)

烽火网管基本操作(精品文档)

烽火网管基本操作
1、查找对应的OLT
网管主页资源—查找对象
在查找对象中有三种查找形式：OLT管理IP，OLT名称，OLT类型
2、查找对应的光猫
网管主页资源—查询ONU
在查询ONU有三种形式可查询：逻辑标识（209工单），密码（209工单去掉20），物理地址（光猫的SN码）
查到此ONU后右键选择定位到ONU列表
3、查询告警
告警分为当前告警和历史告警
查看ONU的告警：找到对应的ONU，右键选中当前告警/历史告警
查看端口的告警：找到对应的槽位和pon口，右键选中当前告警/历史告警
4、查看ONU的光功率
方法一：选中ONU，右键选中业务配置—光模块参数信息
方法二：选中ONU，点击右下角查看详情
选择ONU状态回调信息—光模块参数信息
OLT脱管告警
在网管主页面，右上角处红色灯旁显示数字为脱管OLT的数量，点击此红灯，能查看当前脱管的OLT信息。

烽火传输SDH网管操作手册

烽火传输SDH网管操作手册
电话通知值班人员。随后群发环路中断彩 信。环路中断恢复后群发环路恢复短信。
判断：网络拓扑上两相邻节点网元之间 的连接线由绿变红且该连接线对应的两 相邻节点网元的光盘一边上报SPI-LOS 或R-LOS 告警一边上报MS-RDI 告警， 则环路上两相邻节点网元之间存在光路 故障，该故障可判定为上两相邻节点网 元之间光缆单纤受损或是上报SPI-LOS 的节点网元光盘故障或是光盘收光纤故 障。 处理：第一时间由监控中心派单至代维单位并电
2、点击操作界面的伤“告警代码屏蔽”右侧的“小三角”，弹出一个带有告警代码的对话框，在对话框左侧框槽内将要屏蔽的 告警代码“双击”后，代码将移动至对话框右侧，然后点击“确定”。(屏蔽原则：将O9953、O2500、O2488光盘上产生的告警 均进行屏蔽)
三、烽火设备单盘告警屏蔽
3、选择完毕后点击页面左边的“写到设备”会弹出一个对话框，然后点击“确定”后，则告警屏蔽完成。(750、180、110A屏 蔽步骤一致)
烽火传输SDH网管操作手册
11 烽火SDH网络故障判断、处理
32 根据SDH网络拓扑上连线定位设备单盘
3 烽火SDH设备单盘告警屏蔽
5
4 烽火SDH设备单盘性能查询及比较
5 烽火SDH设备板面图介绍 6 SDH网元告警查看及网元定位
一、烽火网络故障判断、处理
1、环路故障判断、处理：
判断：网络拓扑上两相邻节点网元之间 的连接线由绿变红且该连接线对应的两 相邻节点网元的光盘上报SPI-LOS或 R-LOS告警，则环路上两相邻节点网元 之间存在光路故障，该故障可判定为上 两相邻节点网元之间光缆中断。 处理：第一时间由监控中心派单至代维单位并
二、根据网络拓扑上连线定位设备单盘
180版面图

SDH基本配置流程1

SDH基本配置流程1

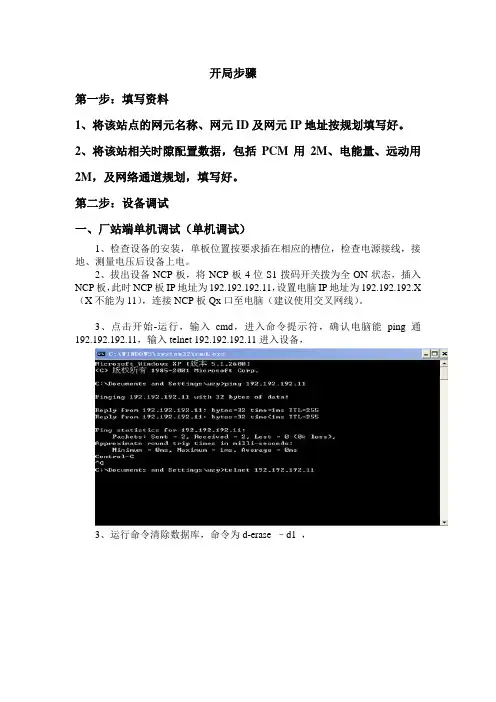

开局步骤第一步：填写资料1、将该站点的网元名称、网元ID及网元IP地址按规划填写好。

2、将该站相关时隙配置数据，包括PCM用2M、电能量、远动用2M，及网络通道规划，填写好。

第二步：设备调试一、厂站端单机调试（单机调试）1、检查设备的安装，单板位置按要求插在相应的槽位，检查电源接线，接地、测量电压后设备上电。

2、拔出设备NCP板，将NCP板4位S1拨码开关拨为全ON状态，插入NCP板，此时NCP板IP地址为192.192.192.11，设置电脑IP地址为192.192.192.X （X不能为11），连接NCP板Qx口至电脑（建议使用交叉网线）。

3、点击开始-运行，输入cmd，进入命令提示符，确认电脑能ping通192.192.192.11，输入telnet 192.192.192.11进入设备，3、运行命令清除数据库，命令为d-erase –d1 ，4清除完数据库后复位NCP板，输入命令d-reboot。

5、重新telne 192.192.192.11，6、运行d-cfgnet命令进入设备IP地址配置界面，依次输入网元IP地址、子网掩码、MAC地址，注意不同网元的MAC地址不可相同，建议这样设置：假设网元I P地址为193.1.1.18，则MAC设为93：1：1 。

7、将修改后的信息进行保存，按照提示输入Y，8、之后输入d-reboot复位NCP板，9、稍后退出，网络显示本地连接正常后拔下NCP板，将NCP的S1拨码开关还原（非全on状态），电脑地址设置为如下图：在ip地址一栏，最后一位一般要求小于18（18往后为设备内部通信用）。

二、网管操作部分：网管操作部分流程：操作人确认人完成情况1、打开网管，启动server及gui。

2、登录网管。

3、备份数据（修改前）。

4、填写该网元的相关数据规划表（ID、 IP 、名称及时隙）5、创建网元，按照规划填写网元的ID及IP地址、网元名称。

6、将网元添加到相应的网元组中及主副网管的权限分配。

传输技术教材-烽火SDH(第一版

传输技术教材-烽火SDH(第一版

接入能力
STM-64 标准或级联业务12×1 路 STM-16 标准或级联业务12×4＋6×1 路 STM-4 标准或级联业务12×8+6×4 路 STM-1 标准业务18×16 路 155M 电业务14×8 路 以太网 GE 光业务12×10+6×2 路 以太网 FE 电业务17×8+16×8 路 2M 电业务8×63+12×63 路 可提供各种光接口（I、S、L、U）具有6个 STM-16光方向 可提供最大16个STM-4光接口或最大40个 STM-1（E/O）接口 可上下504个2M口，通过扩展子框可上下达 1008个2M口
2 5 0 0
01
2 5 0 0
02
9 9 5 3
04
9 9 5 3
05
9 9 5 3
06
9 9 5 3
07
2 5 0 0
12
背面槽位示意
风扇单元 BE9 BE8 BE7 BE6 BE5 BE4 ACU AIF2 XCU XCU AIF1 ACU BW4 BW5 BW6 BW7 BW8 BW9 / IF75 IF75 IF75 IF75 HPIFP HPIFP BE3 AIF2 / / / / /
组网架构与设备总体介绍
组网架构与设备总体介绍
IBAS180 IBAS180
CiTRAN S550B
FONSWEVER 780B
组网架构与设备总体介绍
组网架构与设备总体介绍
逻辑分层
接入层
负责各个接入点之间的信息传输，容 量小。一般使用低速率SDH/PTN 设备， 或者PDH、微波。 汇聚接入层信息，容量较大。使用中等 或高速率SDH/PTN设备。
复用方式
OAM能力

烽火SDH业务配置流程

烽火SDH业务配置流程

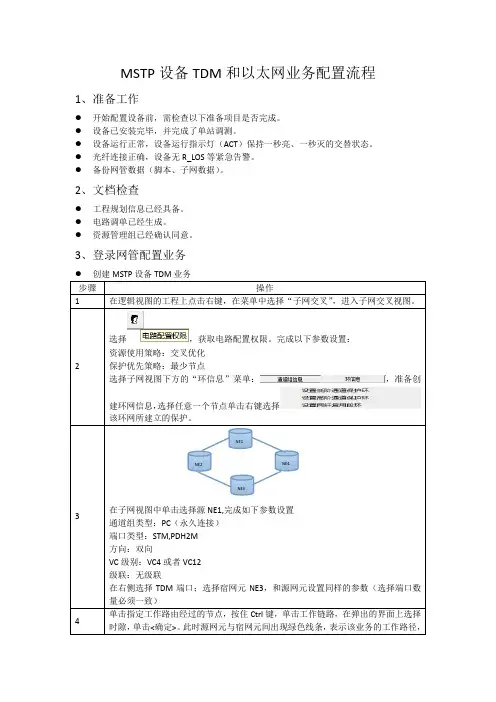

MSTP设备TDM和以太网业务配置流程
1、准备工作
●开始配置设备前，需检查以下准备项目是否完成。

●设备已安装完毕，并完成了单站调测。

●设备运行正常，设备运行指示灯（ACT）保持一秒亮、一秒灭的交替状态。

●光纤连接正确，设备无R_LOS等紧急告警。

●备份网管数据（脚本、子网数据）。

2、文档检查
●工程规划信息已经具备。

●电路调单已经生成。

●资源管理组已经确认同意。

3、登录网管配置业务
选择
选择子网视图下方的“环信息”菜单：
选择任意一个节点单击右键选择
4、业务配置完成
●网管确认本次电路调度完成。

●网管确认A至Z端无相关告警。

●规定告知资源管理组本次调度完成。

烽火传输SDH网管操作手册64页PPT

44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
烽火传输SDH网管操作手册
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要Байду номын сангаас战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔

烽火传输SDH网管操作手册

烽火传输SDH网管操作手册
11 烽火网络故障判断、处理
32 根据网络拓扑上连线定位设备单盘
3 烽火设备单盘告警屏蔽
5
4 烽火设备单盘性能查询及比较
5 烽火设备板面图介绍
6 网元告警查看及网元定位
烽火传输SDH网管操作手册
五、烽火设备板面图介绍
FONSWEAVER 780B面板图
NMU代表网管盘；O9953代表速率为10G的光盘；O2500-4代表速率为2.5G的4光口光盘：O622-4代 表速率为622M的4光口光盘；OE155-8代表速率为155M的8光口光盘。GFI1代表为百兆业务盘
烽火传输SDH网管操作手册
11 烽火网络故障判断、处理
32 根据网络拓扑上连线定位设备单盘
3 烽火设备单盘告警屏蔽
5
4 烽火设备单盘性能查询及比较
5 烽火设备板面图介绍
6 网元告警查看及网元定位
烽火传输SDH网管操作手册
四、烽火设备单盘性能查询及比较
1、在网络拓扑上点击网元进入操作界面后，点击要查询的单盘再点击界面右侧的“当前性能” ，重点关注收光功 率。
3、在下拉单中找到“端口类别”为“STM”、端口号为“1”的那一行，点击“告警屏蔽状态”那一列的选项单。
烽火传输SDH网管操作手册
三、烽火设备单盘告警屏蔽
4、在下拉单选择“屏蔽”。
烽火传输SDH网管操作手册
三、烽火设备单盘告警屏蔽
5、选择完毕后点击页面左边的“写到设备”会弹出一个对话框，然后点击“确定”后，则告警屏蔽完成。
太子10G设备上1框0D槽的O9953光盘
烽火传输SDH网管操作手册
二、根据网络拓扑上连线定位设备单盘
780B版面图
设备槽位号

SDH业务操作手册总结

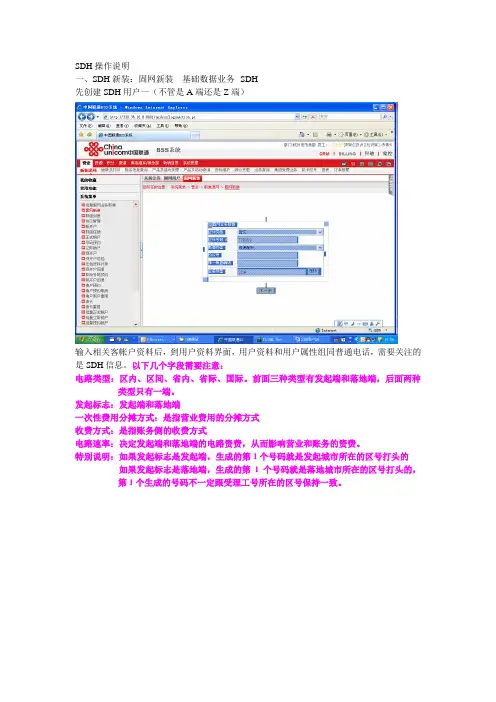

SDH操作说明一、SDH新装：固网新装---基础数据业务--SDH先创建SDH用户一（不管是A端还是Z端）输入相关客帐户资料后，到用户资料界面，用户资料和用户属性组同普通电话，需要关注的是SDH信息。

以下几个字段需要注意：电路类型：区内、区间、省内、省际、国际。

前面三种类型有发起端和落地端，后面两种类型只有一端。

发起标志：发起端和落地端一次性费用分摊方式：是指营业费用的分摊方式收费方式：是指账务侧的收费方式电路速率：决定发起端和落地端的电路资费，从而影响营业和账务的资费。

特别说明：如果发起标志是发起端，生成的第1个号码就是发起城市所在的区号打头的如果发起标志是落地端，生成的第1个号码就是落地城市所在的区号打头的，第1个生成的号码不一定跟受理工号所在的区号保持一致。

电路类型选择区间，则发起端城市和落地端城市都必须为操作员所在城市，如果选择省内等其它电路类型，根据发起标志选择是发起端还是落地端程序会自动判断选择的发起端城市和落地端城市是否合法。

选择主产品，目前系统仅仅配置了0资费的主产品费用界面如下：因为是一次性费用分摊方式是‘发起端收取’，所以费用界面会有“本端代收”费用，实际营业收入还是计入对端。

提交以后生成订单，订单过质检就直接竣工。

SDH业务不允许欠费，所以不支持“不收费预打发票”和“不收费不打发票”的收费模式。

SDH用户二（对端号码）到固网新装—基础数据业务—SDH业务选择同个客户，客户资料不动，到用户资料界面，有个字段“建立关联”，把用户一录入后，用户一的资料就被复制到用户二。

其他步骤同用户一，到费用界面如下：对端已经代收，所以在这个地方，发票不能再次打印。

用户一和用户二生成的新装订单在质检的时候，是一起质检，两订单同时竣工。

二、SDH起租产品及活动受理---更改固网业务起租标志SDH用户新装后，系统还不会正式出帐，必须到此界面受理起租。

注意：SDH业务在新系统受理起租，必须是两端各自起租。

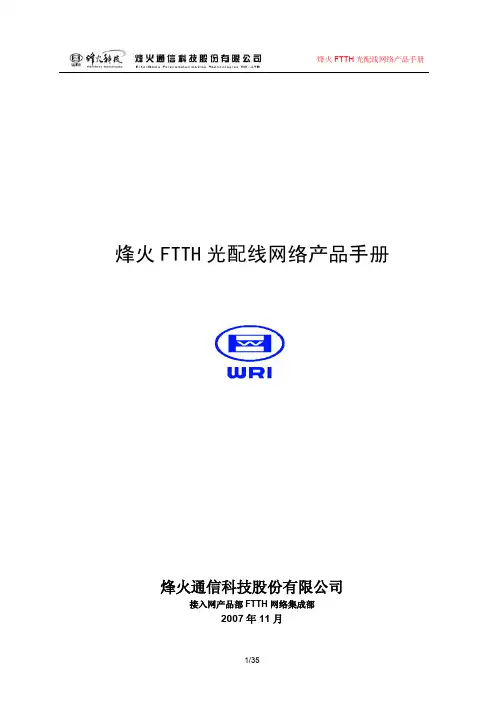

烽火FTTH光配线网络产品手册

2000×800×300 2200×800×300 2600×800×300 4U×482×300 6U×482×300 2U×482×300 25×376.5×265 4U×482×150
满配容量 (芯) 504 576 720 72 72 12 12
备注
可配 7 套 F218A-72 可配 8 套 F218A-72 可配 10 套 F218A-72
2/35
机房用产品(Central Switch Point)
机房用产品(Central Switch Point)
序号
名称
外观
型号
用途
1 熔接配线一体化 光配线架
GPX2008-A
适合于局端或用户端配线间应用， 可采用交叉连接和直接连接两种 方式方便地实现光纤线路的连接、 分配和调度。能妥善完成光缆引 入、固定及开剥保护，尾纤储存及 管理、光纤的固定连接等功能
用于楼内光缆分纤使用。适合 用户密集型的楼内各种主干光 缆分纤接续
FDB-401
用于楼内用户汇聚点光缆分纤 使用。盒内可以活动连接方式 安装光分路器。
9/35
楼内接入点产品(Network Access Point in Buildings)
FDB-201 型分纤盒
n 主要特征 上下开启式结构，开启方便 每条入户光缆有独立的进出孔，增减入户光 缆时互不干扰 光纤熔接盘为翻转式结构，方便熔接施工 结构小巧，可安装在槽道内或空间狭小的弱 电洞或弱电箱内
名称
1 SMC 箱体室外 光交接箱
外观
型号
用途
GXF5-2008A
适合于用户群密集的室外光分 配点的应用，能妥善完成光缆 引入、固定及开剥保护，尾纤 储存及管理、光纤的固定连接、 分配和调度等功能
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

阳新10G设备上1框07槽的O9953光盘
卫王村10G设备上1框0D槽的O9953光盘
二、根据网络拓扑上连线定位设备单盘
780B版面图
设备框号号
设备槽位号
二、根据网络拓扑上连线定位设备单盘
以卫王村10G-金都2.5G环路中断为例， (具体位置见各个设备的版面图)
对应卫王村780B设备03槽2.5G光盘2号光口
，重点关注收光功
率。
重点关注对象：收光功率
四、烽火设备单盘性能查询及比较
2、由于光路恢复后需要对该光盘的性能与中断前的性能做一个比较，就在当前界面性能值上点击右键会弹出“15分钟性能” 选择中断时间前的某个15分钟性能值进行选择查看。一般中断恢复后光盘收光功率会有少量衰减，衰减范围在3个dB以内为合格 （如中断前为-15dBm，恢复后为-15～-18之dBm间合格，低于-18dBm为不合格），需要通知代维人员继续整改，直到合格为止。
一、烽火网络故障判断、处理
2、链路故障判断、处理：
首先通过对网元的单盘的告警查询确定光盘：
光盘告警： 查询该网元下游网元的环境监控系统 判断：如其下游网元有停电告警，则该故障是由其下游网元传输设备掉电导致该网元的光盘上报SPI-LOS告警； 如其下游网元无停电告警，则该故障是由该网元与下游网元之间光路中断导致该网元的光盘上报SPI-LOS 告警。无论何种原因都会导致下游网元承载的基站业务中断。 处理：第一时间监控中心以基站退服的名义派单给代维进行处理。
三、烽火设备单盘告警屏蔽
烽火780B单盘告警屏蔽步骤： 1、在网络拓扑上点击网元进入操作界面后，点击要屏蔽告警的单盘再点击界面右侧的“单盘配置”
三、烽火设备单盘告警屏蔽
2、在点击页面上方的“告警屏蔽设置”然后点击“屏蔽端口”旁的“+”伸展按钮
三、烽火设备单盘告警屏蔽
3、在下拉单中找到“端口类别”为“STM”、端口号为“1”的那一行，点击“告警屏蔽状态”那一列的选项单。
以太子下挂180链路为例，对于155M光盘均多光口，可根据连线信息看出对应的光口号
对应太子下挂180设备1框O7槽155M光盘2号光口
二、根据网络拓扑上连线定位设备单盘
以太子下挂180链路为例，对于155M光盘均多光口，可根据连线信息看出对应的光口号
对应太子下挂180设备1框OA槽155M光盘1号光口
1 1 2 3 3 5 4 5 6
烽火网络故障判断、处理 根据网络拓扑上连线定位设备单盘 烽火设备单盘告警屏蔽 烽火设备单盘性能查询及比较 烽火设备板面图介绍 网元告警查看及网元定位
五、烽火设备板面图介绍
FONSWEAVER 780B面板图
NMU代表网管盘；O9953代表速率为10G的光盘；O2500-4代表速率为2.5G的4光口光盘：O622-4代 表速率为622M的4光口光盘；OE155-8代表速率为155M的8光口光盘。GFI1代表为百兆业务盘
告警级别分为：紧急告警（红色告警）、主要告警（橙色告警）、次要问题（黄色告警）、 提示告警（蓝色告警）。可同时选择多个告警级别进行同时查询，任何告警级别都不选中 则是查看当前所有告警。这里已选择“紧急告警”为例。选中“紧急告警”后点击右边“查询”。
六、网元告警查看及网元定位
以110A为例
于是告警栏中只显示出“紧急告警”（红色告警）。
六、网元告警查看及网元定位
以110A为例
在烽火网管的网络拓扑界面上点击需查询的网元，进入该网元界面后点击有故障告警的 单盘再点击右上角的当前告警。中央告警栏就会显示出告警。
六、网元告警查看及网元定位
以110A为例
如要分类查看就在告警栏点击右键选择“改变查询条件”。
六、网元告警查看及网元定位
以110A为例
一、烽火网络故障判断、处理
判断：网络拓扑节点网元两侧的连接线由绿变红，该节点网元脱管且该节点网元两侧相邻 的节点网元与之对应的光盘上报均SPI-LOS或R-LOS告警。由动环监控查询该节点是否有 停电告警。如有停电告警该故障可判定为该节点网元停电导致传输设备掉电而引发的环路 告警。如无停电告警该故障可判定为该节点网元进出局光缆同时中断。 处理：第一时间由监控中心派单至代维单位并电话通知值班人员。随后群发环路中断彩信。 环路中断恢复后群发环路恢复彩信。
设备框号号
设备槽位号
二、根据网络拓扑上连线定位设备单盘
以四门10G-工人村622M环路、四门10G-四门622M环路中断为例，对于622M、155M光盘均为多光口，可根据连线信息看出对应的光口号
对应四门10G设备1框10槽622M光盘的2号光口号 对应四门10G设备1框10槽622M光盘
对应工人村622M设备1框06槽622M光盘1号光口
五、烽火设备板面图介绍
Citrans550B面板图
ADEMU代表网管盘；CKU-2代表时钟盘；AUX-2代表高阶交叉盘；TUX-5代表低阶交叉盘； O2500代表速率为2.5G的光盘；O622-2代表速率为622M的2光口光盘； O155-2、OE155-4代表速率为155M的2、4光口光盘； E1-63代表2M业务盘。
六、网元告警查看及网元定位
注意：因为烽火IBAS110A的2M业务盘和光盘都整合在一块单盘上，所以烽火 IBAS110A的电口和光口告警均在S155模块上查询，只是电口与光口在告警栏 的标示不同： 在告警栏左端的“线路”项下标示为“LP”，其对应信号丢失告警为SPI-LOS。 （LP1表示是一号光口，LP2表示是二号光口）2、电口告警：在告警栏左端的 “线路”项下标示为“S1P”，其对应信号丢失告警为PPI-LOS。 （S1P1表示是该传输设备的第一个2M传输电口，S1P2表示是该传输设备的第 二个2M传输电口以此类推）烽火其它设备如Citrans750、IBAS180、 Citrans550B 2M业务盘和光盘都是分开的，所以其网管上的告警栏“ 线路 ”项下 的标示为阿拉伯数字如1、2、3等。当对光盘进行告警查询时，1表示是该光盘 上的1号光口，2表示是该光盘上的2号光口以此类推。当对2M 业务盘进行告警 查询时，1 表示是该光盘上的第一个 2M 传输电口，2 表示是该光盘上的第二个 2M传输电口，以此类推。 Citrans750、IBAS180、Citrans550B单盘告警查询方式与IBAS110A的 单盘告警查询操作相同。
五、烽火设备板面图介绍
Citrans750面板图
ADEMU代表网管盘；CKU-3代表时钟盘；XCU代表高阶交叉盘；10GTUX-1代表低阶交叉盘； EOW-3代表公务盘；O9953代表速率为10G的光盘；O2488代表速率为2.5G的光盘； O622-4代表速率为622M的4光口光盘；OE155-4A代表速率为155M的4光口光盘。
五、烽火设备板面图介绍
IBAS180面板图
EOW-EMU2代表网管盘；XCU-3代表时钟交叉盘；O622-1代表速率为622M的光盘； O155-2B代表速率为155M的2光口光盘。
五、烽火设备板面图介绍
IBAS110A面板图
SMU代表网管盘；S155代表速率为155M的光盘、2M业务盘、时钟交叉盘 （IBAS110A的光盘、2M业务盘、时钟交叉盘整合成为一块单盘）。
3、选择完毕后点击页面左边的“写到设备”会弹出一个对话框，然后点击“确定”后，则告警屏蔽完成。(750、180、110A屏 蔽步骤一致)
三、烽火设备单盘告警屏蔽 就目前亿阳平台派单原则：在光路中断(尤其是10G、2.5G环路 中断)时需要屏蔽的告警SPI-LOS、R-LOS、RS-LOF、RS-OOF、 MS-RDI、MS-EXC。告警屏蔽方法同上。
三、烽火设备单盘告警屏蔽
2、点击操作界面的伤“告警代码屏蔽”右侧的“小三角”，弹出一个带有告警代码的对话框，在对话框左侧框槽内将要屏蔽的 告警代码“双击”后，代码将移动至对话框右侧，然后点击“确定”。(屏蔽原则：将O9Байду номын сангаас53、O2500、O2488光盘上产生的告警 均进行屏蔽)
三、烽火设备单盘告警屏蔽
1 1 2 3 3 5 4 5 6
烽火网络故障判断、处理 根据网络拓扑上连线定位设备单盘 烽火设备单盘告警屏蔽 烽火设备单盘性能查询及比较 烽火设备板面图介绍 网元告警查看及网元定位
四、烽火设备单盘性能查询及比较
1、在网络拓扑上点击网元进入操作界面后，点击要查询的单盘再点击界面右侧的“当前性能”
判断：网络拓扑上两相邻节点网元之间 的连接线由绿变红且该连接线对应的两 相邻节点网元的光盘一边上报SPI-LOS 或R-LOS 告警一边上报MS-RDI 告警， 则环路上两相邻节点网元之间存在光路 故障，该故障可判定为上两相邻节点网 元之间光缆单纤受损或是上报SPI-LOS 的节点网元光盘故障或是光盘收光纤故 障。 处理：第一时间由监控中心派单至代维单位并电 话通知值班人员。随后群发环路中断彩信。 环路中断恢复后群发环路恢复彩信。
1 1 2 3 3 5 4 5 6
烽火网络故障判断、处理 根据网络拓扑上连线定位设备单盘 烽火设备单盘告警屏蔽 烽火设备单盘性能查询及比较 烽火设备板面图介绍 网元告警查看及网元定位
二、根据网络拓扑上连线定位设备单盘
以阳新-卫王村10G环路中断为例，在拓扑界面上，可以看到阳新-卫王村之间连线变红，然后鼠标移动至两网元的连线上静放3 秒钟后，界面上会显示出该连线连接的两网元的单盘的在设备上的槽位。(具体位置见各个设备的版面图)
1 1 2 3 3 5 4 5 6
烽火网络故障判断、处理 根据网络拓扑上连线定位设备单盘 烽火设备单盘告警屏蔽 烽火设备单盘性能查询及比较 烽火设备板面图介绍 网元告警查看及网元定位
六、网元告警查看及网元定位
1、告警查看
首先点击要查看的站点图标，将进入该站点设备控制界面。
当前告警可直接在下方设备面板区点选有告警的设备面板，然后在右上方命令区点选“当前告警”进行查看， 告警将显示在中上部的告警列表里。查看历史或已确认的告警可在告警列表处点击右键选择“改变查询条件”。
