涂层检验标准
- 格式:xls
- 大小:44.00 KB
- 文档页数:3
涂层牢固度检验方法今天咱们来唠唠涂层牢固度的检验方法呀。
一、简单的胶带测试法。
咱先来说个超简单的方法。
你就找那种透明的宽胶带,粘性比较好的那种哦。
把胶带贴在有涂层的表面,然后用手指或者小工具,把胶带压实,让它和涂层充分接触。
就像给它们来个亲密拥抱似的。
接着呢,快速地把胶带揭下来。
要是涂层被胶带粘下来很多,那这涂层的牢固度可就不咋地啦;要是只有一点点或者几乎没有,那说明这个涂层还是比较牢固的呢。
这就像考验涂层和物体表面的感情,经得住胶带这一“拉”,才是好涂层。
二、摩擦测试法。
还有个挺好玩的方法哦。
找个小布块,或者是橡皮擦也可以。
在涂层表面来回摩擦。
就像给涂层做个按摩似的,不过这个按摩有点狠哈。
你可以设定一个摩擦的次数,比如说50次或者100次。
摩擦完了之后,看看涂层有没有磨损、掉色之类的情况。
如果涂层被摩擦得破破烂烂,颜色都掉得乱七八糟的,那这涂层的牢固度肯定是不行的。
但要是涂层还完好无损,或者只有很轻微的变化,那说明它很坚强,牢固度不错呢。
三、弯曲测试法。
这个方法也很有趣哦。
如果是那种可以弯曲的物体表面有涂层的话,咱们就把它弯曲起来。
可以是来回弯曲,就像在给它做体操一样。
弯曲几次之后呢,再看看涂层有没有开裂、剥落的现象。
要是涂层跟着物体一起弯曲,没有掉皮掉渣的,那这个涂层的牢固度就比较可靠啦。
就像一个忠诚的伙伴,不管物体怎么弯曲变形,它都紧紧跟着呢。
四、划格测试法。
这个相对来说稍微专业一点啦。
你可以用专门的划格工具,在涂层上划出很多小方格。
就像给涂层画个小格子地图似的。
然后呢,用胶带贴在这些方格上,再揭下来。
看看方格里面的涂层有没有被胶带粘掉。
如果大部分方格的涂层都还在,那说明涂层牢固度很好;要是很多方格的涂层都掉了,那就不太妙喽。

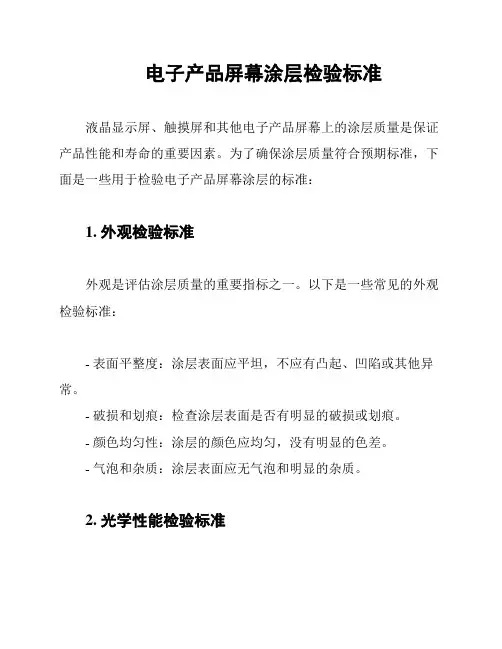

电子产品屏幕涂层检验标准液晶显示屏、触摸屏和其他电子产品屏幕上的涂层质量是保证产品性能和寿命的重要因素。
为了确保涂层质量符合预期标准,下面是一些用于检验电子产品屏幕涂层的标准:1. 外观检验标准外观是评估涂层质量的重要指标之一。
以下是一些常见的外观检验标准:- 表面平整度:涂层表面应平坦,不应有凸起、凹陷或其他异常。
- 破损和划痕:检查涂层表面是否有明显的破损或划痕。
- 颜色均匀性:涂层的颜色应均匀,没有明显的色差。
- 气泡和杂质:涂层表面应无气泡和明显的杂质。
2. 光学性能检验标准涂层的光学性能直接影响显示屏的画质和观看体验。
以下是一些常用的光学性能检验标准:- 透射率:涂层应具有预期的透光性能。
- 反射率:涂层的反射率应满足特定规范要求。
- 偏光性能:检查涂层的偏光性能,确保画面色彩鲜艳且观看角度宽。
- 反射和散射:涂层不应有明显的反射或散射现象。
3. 耐久性检验标准耐久性是涂层质量的关键指标之一。
以下是一些常用的耐久性检验标准:- 耐磨性:检查涂层表面在摩擦和刮擦下的耐久性。
- 耐化学性:涂层应对一些常见化学物质具有一定的抵抗能力。
- 耐湿性:涂层应能够在湿润环境下保持良好的性能。
- 耐高温和低温:涂层应能够在极端温度条件下保持稳定性能。
4. 其他检验标准除了上述检验标准,还可以根据具体产品要求和涂层特性确定其他相关的检验指标,如:- 抗指纹性能:涂层应具有一定的抗指纹功能。
- 触摸灵敏度:对于触摸屏,涂层应不影响触摸灵敏度。
- 清洁性:涂层应容易清洁,不易留下污迹。
以上是一些常见的电子产品屏幕涂层检验标准,具体的检验方法和要求应根据具体产品的特点和使用场景进行定制。
定期进行涂层质量检验可以帮助保持产品性能,并确保电子产品屏幕的长期使用效果和可靠性。

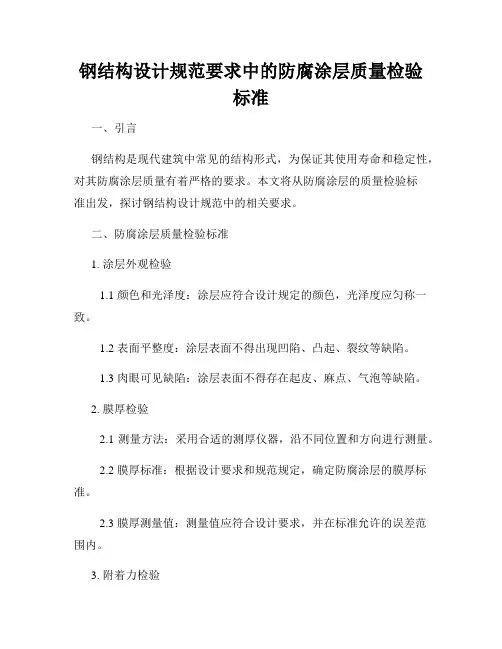

钢结构设计规范要求中的防腐涂层质量检验标准一、引言钢结构是现代建筑中常见的结构形式,为保证其使用寿命和稳定性,对其防腐涂层质量有着严格的要求。
本文将从防腐涂层的质量检验标准出发,探讨钢结构设计规范中的相关要求。
二、防腐涂层质量检验标准1. 涂层外观检验1.1 颜色和光泽度:涂层应符合设计规定的颜色,光泽度应匀称一致。
1.2 表面平整度:涂层表面不得出现凹陷、凸起、裂纹等缺陷。
1.3 肉眼可见缺陷:涂层表面不得存在起皮、麻点、气泡等缺陷。
2. 膜厚检验2.1 测量方法:采用合适的测厚仪器,沿不同位置和方向进行测量。
2.2 膜厚标准:根据设计要求和规范规定,确定防腐涂层的膜厚标准。
2.3 膜厚测量值:测量值应符合设计要求,并在标准允许的误差范围内。
3. 附着力检验3.1 检验方法:使用适当的附着力测试仪器,按照规定的加载方式进行测试。
3.2 附着力标准:设计规范中一般会规定防腐涂层的最小附着力要求。
3.3 附着强度值:附着强度值应满足或超过规范中的要求,以确保涂层与金属基材的牢固性。
4. 腐蚀性能检验4.1 腐蚀试验:常见的腐蚀试验方法包括盐雾试验、湿热试验等。
4.2 试验结果评估:根据规范中的腐蚀等级要求,评估涂层在腐蚀试验中的表现。
4.3 试验周期:腐蚀试验应持续一定的时间,以获取准确的腐蚀性能数据。
5. 其他检验项目5.1 硬度检验:通常使用硬度计对涂层进行检测,检验硬度应满足规范中的要求。
5.2 粘结强度检验:使用合适的粘结强度测试仪器进行检验,检验值应符合规范要求。
5.3 透气性检验:透气性能是防腐涂层的重要指标之一,其检验依据规范进行。
三、总结钢结构设计规范中对防腐涂层质量的要求非常严格,涉及涂层外观、膜厚、附着力、腐蚀性能等多个方面。
通过对以上检验标准的详细了解,能够更好地保证防腐涂层的质量,提高钢结构的使用寿命和稳定性。
在实际工程中,相关监督机构和施工方应严格按照这些检验标准进行检验和评估,以确保钢结构的质量和安全。

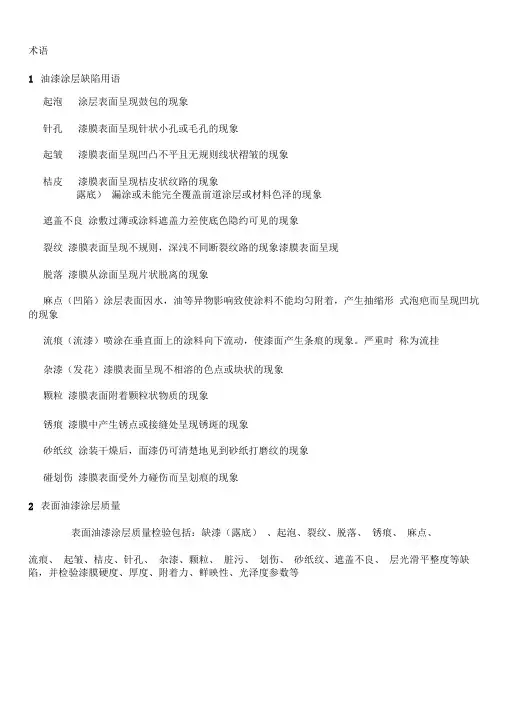

术语1油漆涂层缺陷用语起泡涂层表面呈现鼓包的现象针孔漆膜表面呈现针状小孔或毛孔的现象起皱漆膜表面呈现凹凸不平且无规则线状褶皱的现象桔皮漆膜表面呈现桔皮状纹路的现象露底)漏涂或未能完全覆盖前道涂层或材料色泽的现象遮盖不良涂敷过薄或涂料遮盖力差使底色隐约可见的现象裂纹漆膜表面呈现不规则,深浅不同断裂纹路的现象漆膜表面呈现脱落漆膜从涂面呈现片状脱离的现象麻点(凹陷)涂层表面因水,油等异物影响致使涂料不能均匀附着,产生抽缩形式泡疤而呈现凹坑的现象流痕(流漆)喷涂在垂直面上的涂料向下流动,使漆面产生条痕的现象。
严重时称为流挂杂漆(发花)漆膜表面呈现不相溶的色点或块状的现象颗粒漆膜表面附着颗粒状物质的现象锈痕漆膜中产生锈点或接缝处呈现锈斑的现象砂纸纹涂装干燥后,面漆仍可清楚地见到砂纸打磨纹的现象碰划伤漆膜表面受外力碰伤而呈划痕的现象2表面油漆涂层质量表面油漆涂层质量检验包括:缺漆(露底)、起泡、裂纹、脱落、锈痕、麻点、流痕、起皱、桔皮、针孔、杂漆、颗粒、脏污、划伤、砂纸纹、遮盖不良、层光滑平整度等缺陷,并检验漆膜硬度、厚度、附着力、鲜映性、光泽度参数等注:漆膜厚度、漆膜附着力、漆膜光泽、漆膜鲜映度等项目可酌情进行考核注:漆膜厚度、漆膜附着力、漆膜光泽、漆膜鲜映度等项目可酌情进行考核漆膜硬度铅笔检验方法 铅笔检验法是以一定硬度的铅笔刻划漆层,以目测漆膜划痕的深浅程度表示漆膜硬度。
1 检验工具1.1 中华牌高级绘图铅笔,规格为 H 、HB 、B 三种。
1.2 绘图用橡皮或绒布2 检验条件2.1 被检产品涂层表面漆膜必须干燥、洁净(被检表面应尽量避免选择醒目及影响外观的部位)。
2.2铅笔芯直径为1.8mm以上,长度为3mn左右,笔尖圆平。
3检验方法用手握住铅笔,铅笔与被检漆膜表面保持45度角,推进速度约8mm/s推力要保持均匀,用力以不折断铅芯为限。
在被检部位往返进行 5 次后,用橡皮或绒布将铅笔炭灰擦去,以目测检验漆膜划痕的深浅及明显程度。
防水涂层检验标准
防水涂层的检验标准通常包括以下方面:
1. 膜厚检验:检测涂层的厚度是否符合要求,可以使用测厚仪进行测量。
2. 粘结强度检验:检测涂层与基层的粘结强度,可以使用拉伸试验或剪切试验进行测量。
3. 扩散阻力检验:检测涂层对水分的扩散阻力,可以使用湿气扩散试验或水蒸气渗透试验进行测量。
4. 耐水性检验:检测涂层在水浸条件下的耐久性,可以进行浸泡试验或循环浸泡试验。
5. 耐化学品性检验:检测涂层对酸碱等化学品的耐受性,可以进行酸碱浸泡试验或化学品溅泼试验。
6. 抗紫外线性检验:检测涂层的抗紫外线性能,可以进行紫外线辐射试验或人工加速老化试验。
7. 防腐蚀性检验:检测涂层对腐蚀性介质(如盐雾等)的抵抗能力,可以进行盐雾试验或湿热试验。
8. 施工质量检验:检测涂层的施工质量,包括表面平整度、涂层附着力、刷涂均匀度等方面。
以上是一些常见的防水涂层检验标准,具体的标准可以根据不同的涂层类型和使用环境进行选择。

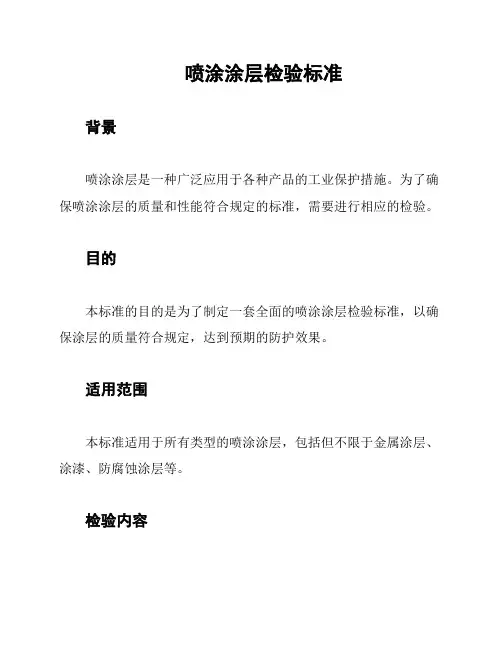

喷涂涂层检验标准背景喷涂涂层是一种广泛应用于各种产品的工业保护措施。
为了确保喷涂涂层的质量和性能符合规定的标准,需要进行相应的检验。
目的本标准的目的是为了制定一套全面的喷涂涂层检验标准,以确保涂层的质量符合规定,达到预期的防护效果。
适用范围本标准适用于所有类型的喷涂涂层,包括但不限于金属涂层、涂漆、防腐蚀涂层等。
检验内容1. 喷涂涂层厚度的测量:使用适当的测量工具,对涂层的厚度进行测量,确保其符合要求。
2. 涂层附着力的测试:通过适当的试验方法,对涂层在不同材料表面的附着力进行测试,以确保涂层的粘附能力符合要求。
3. 涂层硬度的测定:使用硬度计等工具测定涂层的硬度,以评估其抗刮擦和抗磨损性能。
4. 涂层外观的评估:对涂层的外观进行检查,包括颜色、光泽、平整度等方面,确保其符合要求。
5. 涂层耐腐蚀性能的测试:使用适当的试验方法对涂层的耐腐蚀性能进行测试,以评估其在不同环境条件下的耐久性。
检验方法1. 涂层厚度的测量:使用合适的测量仪器,按照相关标准进行测量,记录测量结果。
2. 涂层附着力的测试:采用适当的试验方法,如划格试验、剥离试验等,进行涂层附着力的测试,并记录测试结果。
3. 涂层硬度的测定:使用硬度计等工具进行涂层硬度的测定,记录测定结果。
4. 涂层外观的评估:对涂层的颜色、光泽、平整度等进行目测评估,并记录评估结果。
5. 涂层耐腐蚀性能的测试:根据相关标准选取适当的试验方法,对涂层的耐腐蚀性能进行测试,并记录测试结果。
结论通过对喷涂涂层进行全面的检验,可以确保涂层的质量符合要求,达到预期的防护效果。
本标准为喷涂涂层的检验提供了详细的内容和方法,有助于保证产品质量。

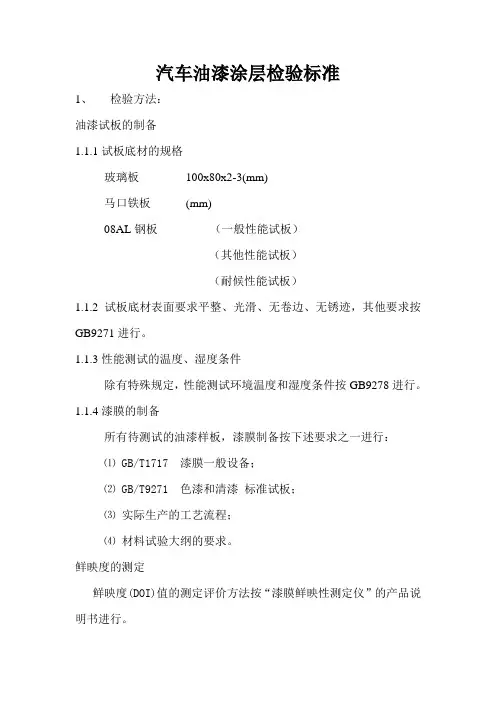

汽车油漆涂层检验标准1、检验方法:油漆试板的制备1.1.1试板底材的规格玻璃板100x80x2-3(mm)马口铁板(mm)08AL钢板(一般性能试板)(其他性能试板)(耐候性能试板)1.1.2试板底材表面要求平整、光滑、无卷边、无锈迹,其他要求按GB9271进行。
1.1.3性能测试的温度、湿度条件除有特殊规定,性能测试环境温度和湿度条件按GB9278进行。
1.1.4漆膜的制备所有待测试的油漆样板,漆膜制备按下述要求之一进行:⑴ GB/T1717 漆膜一般设备;⑵ GB/T9271 色漆和清漆标准试板;⑶实际生产的工艺流程;⑷材料试验大纲的要求。
鲜映度的测定鲜映度(DOI)值的测定评价方法按“漆膜鲜映性测定仪”的产品说明书进行。
耐温变性试验将试验样板从室温放入80℃烘箱内6h,取出冷却至室温,再放入-40℃低温箱内1h,取出样板,冷却至室温一周期,试验样板经过技术指标要求的试验周期以后,检测涂层的下列性能不得降低:附着力、弹性、杯突试验。
耐酸性将试验样板(1/2-2/3)浸入蓄电池用硫酸中(硫酸不得重复使用)在室温下达到规定的时间后,涂层不得起泡,也不得有明显可见的色泽变化,充许涂层有轻微软化,但在室温下放置24h后必须重新硬化,并符合下列要求:弹性3mm;附着力1级;杯突5mm。
耐碱性将试验样板(1/2-2/3)浸入80±2℃、浓度为5%的碳酸钠溶液中,在达到规定的时间后,用自来水冲洗样板并在室温下干燥24h后,涂层应符合下列要求:弹性3mm;附着力1级;杯突5mm。
耐机油性将试验样板(1/2-2/3)浸入80±2℃的L—E10#内燃机润滑油中,在达到规定的时间后,用干抹布擦净样板,并在室温下干燥24h,涂层下列性能不得降低:附着力、弹性、杯突试验。
耐柴油性将试验样板(1/2-2/3)浸入0#轻柴油中,在室温下达到规定的时间后,涂层不得溶解起泡,仅允许涂层有轻微软化,在室温下干燥24h,涂层下列性能不得降低:附着力、弹性、杯突试验。
建筑物外墙涂料质量检验标准建筑物外墙涂料是保护建筑物外墙、提升装饰效果的重要措施之一。
为了确保外墙涂料的质量和长期稳定性,制定一套科学合理的质量检验标准至关重要。
本文将介绍建筑物外墙涂料质量检验的标准和方法。
一、涂料外观质量检验标准1.涂层平整度:涂层应平整、光滑,不允许出现凹凸不平、气泡等缺陷。
2.颜色一致性:涂层颜色应与样品颜色一致,并符合国家标准色号要求。
3.色差:涂层颜色与样品颜色差值不应超过标准规定的允许偏差范围。
4.附着力:采用划格法进行测试,划痕长度不应超过规定长度。
5.硬度:使用铅笔硬度测试方法,不应出现刮花、掉屑现象。
二、涂料物理性能检验标准1.干燥时间:按照涂料生产商提供的干燥时间要求进行检验,确保涂层干燥时间符合标准。
2.耐水性:将涂料样品浸泡在水中一定时间后,观察是否出现变色、剥离等现象。
3.耐候性:将涂料样品放置在人工气候箱中进行人工老化测试,观察是否出现变色、开裂等现象。
4.耐酸碱性:将涂料样品进行浸泡酸碱试验,观察是否出现变色、剥离等现象。
5.耐热性:将涂料样品暴露在高温环境下一定时间后,观察是否出现变色、粉化等现象。
三、涂料化学性能检验标准1.挥发性有机物含量:按照国家标准方法进行检测,确保涂料挥发性有机物含量符合标准。
2.溶剂残留量:使用相应溶剂提取涂料样品,通过仪器分析溶剂中残留量是否超过标准限制。
3.重金属含量:使用相应溶剂提取涂料样品,通过仪器分析涂料中重金属含量是否超过标准限制。
四、涂料施工性能检验标准1.稀释性:按照涂料生产商的建议比例稀释涂料,观察粘度是否符合要求。
2.延伸性:使用拉伸试验仪测试涂料样品的延伸性能,确保不出现断裂现象。
3.覆盖力:通过刷涂不同颜色底材,观察涂料是否能够完全覆盖底材。
4.耐洗刷性:使用相应工具和清洁剂进行洗刷,观察涂料是否有剥落、变色等现象。
五、涂料包装标识要求1.产品标识:涂料包装上应有清晰的产品名称、型号、生产日期、生产厂家等信息。

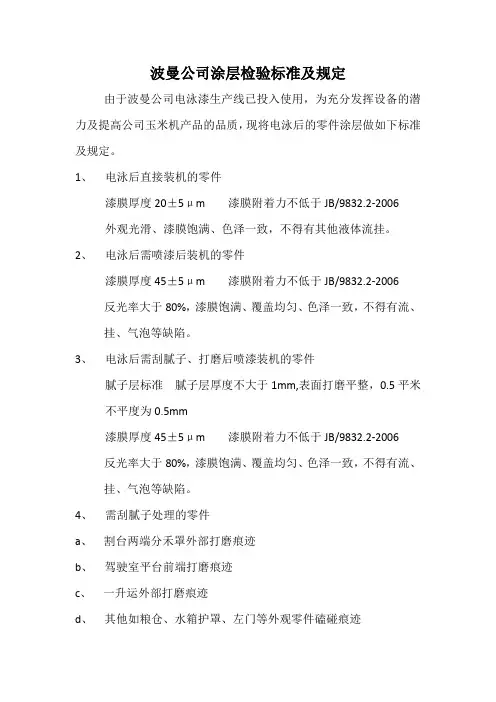

波曼公司涂层检验标准及规定
由于波曼公司电泳漆生产线已投入使用,为充分发挥设备的潜力及提高公司玉米机产品的品质,现将电泳后的零件涂层做如下标准及规定。
1、电泳后直接装机的零件
漆膜厚度20±5μm 漆膜附着力不低于JB/9832.2-2006
外观光滑、漆膜饱满、色泽一致,不得有其他液体流挂。
2、电泳后需喷漆后装机的零件
漆膜厚度45±5μm 漆膜附着力不低于JB/9832.2-2006
反光率大于80%,漆膜饱满、覆盖均匀、色泽一致,不得有流、挂、气泡等缺陷。
3、电泳后需刮腻子、打磨后喷漆装机的零件
腻子层标准腻子层厚度不大于1mm,表面打磨平整,0.5平米不平度为0.5mm
漆膜厚度45±5μm 漆膜附着力不低于JB/9832.2-2006
反光率大于80%,漆膜饱满、覆盖均匀、色泽一致,不得有流、挂、气泡等缺陷。
4、需刮腻子处理的零件
a、割台两端分禾罩外部打磨痕迹
b、驾驶室平台前端打磨痕迹
c、一升运外部打磨痕迹
d、其他如粮仓、水箱护罩、左门等外观零件磕碰痕迹
波曼公司技术部2013-5-19。
