涂装检测操作规程1. 引言本文档旨在规范涂装检测的操作流程和步骤，确保涂装质量符合标准要求。
涂装检测是在涂装工艺完成后，对涂层进行质量检验的重要环节。
通过本规程的执行，可以保证产品表面的涂装质量，提高产品的品质和可靠性。
2. 检测准备涂装检测前需要准备好以下设备和材料：•低倍显微镜•高倍显微镜•手提式光谱仪•手套•塑料刮板•纸巾•清洁溶剂•检测记录表3. 检测步骤3.1 表面检查1.使用低倍显微镜检查涂装表面。
2.注意观察涂层是否均匀，是否有起皮、麻粒、气泡等缺陷。
3.使用手套沾取少量清洁溶剂，用纸巾轻轻擦拭涂层表面，观察是否有涂层剥离、颜色移溶等情况。
3.2 颜色检测1.使用高倍显微镜观察涂层颜色的均匀性和一致性。
2.检查涂层颜色是否符合规定的色号。
3.如发现涂层颜色不一致，使用手提式光谱仪进行光谱分析，确定涂层颜色的差异原因。
3.3 薄膜测厚1.使用手套沾取少量清洁溶剂，擦拭涂装表面，确保表面干净。
2.使用薄膜测厚仪测量涂装膜的厚度。
3.根据产品要求，判定涂装膜的厚度是否符合标准要求。
3.4 粗糙度检测1.使用手套沾取少量清洁溶剂，擦拭涂装表面，确保表面干净。
2.使用粗糙度检测仪器，检测涂装表面的粗糙度。
3.判断涂装表面的粗糙度是否符合产品要求。
4. 检测记录和处理对于每一次涂装检测，都应详细记录检测结果和检测过程中的任何异常情况。
记录信息应包括检测时间、检测人员、检测设备、涂装表面情况、颜色检测结果、薄膜测厚结果和粗糙度检测结果等。
如果检测结果不符合标准要求，应立即采取相应的措施进行处理。
处理措施可能包括重新涂装、修复涂层缺陷等。
处理结果也需要记录下来，并追踪该产品的后续使用情况。
5. 结论涂装检测是保证产品质量的重要环节，通过制定本操作规程，可以确保涂装工艺的稳定性和产品表面涂装质量的一致性。
执行本规程，不仅可以提高产品的品质和可靠性，还可以帮助发现和解决潜在的涂装质量问题，减少不良品率。
目录第一部分基本要求 (3)1范围 (3)2名词定义 (3)3项目总体要求 (3)第二部分通用技术要求........................................................................................... 错误!未定义书签。
1采用规范、标准及法规 (5)2 供货范围及界面 (5)3材料 (5)4涂敷 (8)5检验........................................................................................................................ 错误!未定义书签。
6标志........................................................................................................................ 错误!未定义书签。
7堆放和搬运............................................................................................................ 错误!未定义书签。
8提交文件................................................................................................................ 错误!未定义书签。
9技术服务. (16)10验收...................................................................................................................... 错误!未定义书签。
上海泰极传动机械有限公司喷粉检验规程TGB01/QC8.2.4-0301版 1次修改编制:审批:分发号:受控状态:2009年12月01日发布2009年12月05日生效上海泰极传动机械有限公司喷粉检验规程文件编号：TGB01/QC8.2.4-03 1. 外观检验标准1.1所有面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。
1.2在眼睛距离等级面的标准处，以3m/min速度扫描检查。
2 涂层厚度标准项目户外粉检测方法产品表面厚度60～80 涂层测厚仪单位：µm使用涂层测厚仪测量注意事项：(1)在每次仪器投人使用时，以及在使用中每隔一定时间(至少每小时一次)，都应在测量现场对仪器的校准进行核对，以保证仪器的性能正常。
(2)测量前，应除去试样表面上的任何外来物质，如灰尘、油脂和腐蚀产物等;但不能除去任何覆盖层材料。
(3)不要在靠近试样的边缘、孔洞、内转角等处进行测量(4)不要在试样的弯曲表面上进行测量(5)由于仪器的正常波动性，因而有必要在每一测量位置上取几个读数。
覆盖层厚度的局部差别可能也要求在任一给定的面积上进行多次测量3 性能标准3.1 喷涂色板制作A、在烘烤时，每一炉均需制作2件色板，以备性能测试需要。
取与制品同材质的金属板，尺寸80×120mm，与产品正常条件下加工，出炉后标识好粉号、固化条件、日期与时间，并由QE签名经确认后编号命名登记管理。
一件测试用，一件存档。
B、制程喷粉色板有效期限为二年，保存在室温下，保存环境为无任何光线照射。
3.2 非破坏性检验检验项目光泽：使用光泽计来判定，入射角度60°，±5%误差为检验合格。
色泽：颜色须符合图纸要求或与制作色板比较无明显差异。
3.3 破坏性检验3.3.1附着力测试：百格试验法：喷涂后，取一随炉色板，在涂膜面上，按间隔2mm纵横平行刻画11道，以适当的力度（划痕以露出基体为准）在喷涂面划成100个方格，再用3M强力透明胶带覆盖按紧，呈45度角，然后突然撕掉，此时检查方格内之物是否掉落，1格为百分之一，验收标准为1级，即在切口交叉处有少许涂层脱落,但交叉切割面积受影响不能明显大于5%为合格。
目录第一部分基本要求 (3)1范围 (3)2名词定义 (3)3项目总体要求 (3)第二部分通用技术要求........................................................................................... 错误!未定义书签。
1采用规范、标准及法规 (5)2 供货范围及界面 (5)3材料 (5)4涂敷 (8)5检验........................................................................................................................ 错误!未定义书签。
6标志........................................................................................................................ 错误!未定义书签。
7堆放和搬运............................................................................................................ 错误!未定义书签。
8提交文件................................................................................................................ 错误!未定义书签。
9技术服务. (16)10验收...................................................................................................................... 错误!未定义书签。

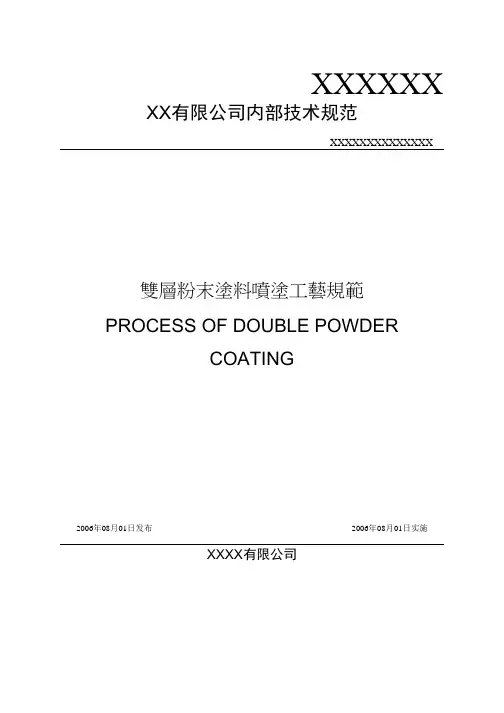

XXXXXX XX有限公司内部技术规范XXXXXXXXXXXXXX雙層粉末塗料噴塗工藝規範PROCESS OF DOUBLE POWDERCOATING2006年08月01日发布2006年08月01日实施XXXX有限公司修订声明Revision declaration 本规范拟制与解释部门：整机工程部结构造型设计部本规范的相关系列规范或文件：无相关国际规范或文件一致性：无替代或作废的其它规范或文件：无相关规范或文件的相互关系：无目录Table of Contents1工艺技术要求 (5)1.1材料及设备 (5)1.1.1工艺材料及辅助材料 (5)1.1.2工艺设备 (5)1.2喷粉前的工艺准备 (5)1.2.1喷粉间温湿度环境 (5)1.2.2喷粉间清洁度 (6)1.2.3压缩空气清洁度 (6)1.3喷粉工艺流程 (6)1.4详细工序说明 (7)1.4.1磷化 (7)1.4.2磷化膜烘干 (7)1.4.3上挂 (7)1.4.4喷PZ660粉末涂料 (7)1.4.5PZ粉固化 (8)1.4.6喷户外粉末 (8)1.4.7固化 (8)1.4.8成品检验 (8)2涂层质量要求 (9)3质量保证措施 (9)3.1喷涂前工件质量控制： (9)3.2喷涂环境控制： (9)3.3材料及设备控制： (10)3.4喷涂工艺控制： (10)表目录List of Tables表1 材料表 (5)表2 PZ660烘烤温度时间表 (8)雙層粉末塗料噴塗工藝規範PROCESS OF DOUBLE POWDER COATING范围Scope:本规范规定了依据华为技术有限公司设计要求而涂覆两层不同的粉末涂料的工艺方法、工艺材料及其质量要求。
