快速绘制刚架的弯矩图

结构力学（一）（75分）一、判断题（10分，每题2分）1．有多余约束的体系一定不是几何不变体系。

（）2．图示简支梁在A点的支座反力为M/l 。

（）RA3. 温度改变、支座移动和制造误差等因素在静定结构中引起内力。

（）4. 图a所示桁架的N1影响线如图b所示。

（）5. 图a对称结构可简化为图b结构来计算。

〔 )二、选择题（将选中答案的字母填入括号内，本大题共10分，每小题2分）1.图示组合结构中杆AB的轴力为( )2.图示结构用力矩分配法计算时，结点A的约束力矩（不平衡力矩）为（以顺时针转为正）( )1688163．力法典型方程表示的是（）A.平衡条件B.物理条件C.变形条件D.图乘条件4．图示结构某截向的弯矩影响线已做出如图所示 ( ) A．P＝1在露时，C截面的弯矩值B．P＝1在C时，A截面的弯距值C．P＝1在C时，E截面的弯矩值D．P=1在C时，D截而的弯矩值5. 用位移法计算图示结构时，有（）未知量。

A．1 ；B．2； C．3； D．4三、填空题（将答案写在横线上，本大题共12分，每小题3分）1.图所示拱的拉杆AB的拉力N AB=______。

题1图题2图2．图所示桁架的零杆数目为______。

3．两个刚片之间用四根既不变于一点也不全平行的链杆相联，组成的体系为________。

4. 图所示多跨度静定梁截面c的弯矩值等于，侧手拉。

题4图四、分析与绘图题（本小题10分，共30分）1.对下图进行几何构造分析。

2.绘出下图主梁Rc、M K的影响线。

3.绘制图示刚架的弯矩、剪力图。

五、计算题（本大题13分）1.用位移法计算图示结构，并作M图，各杆EI=常数。

结构力学（二）（75分）六、判断题（10分，每题2分）1．图示体系为几何瞬变体系。

（）2．在图示结构中，AC和CB杆两杆不产生弯矩。

（）3．虑功中的力状态相位移状态是彼此独立无关的，这两个状态中的任一个邯可看作是虚设的。

（）4. 图示的影响线为梁中支座反力R A的影响线。

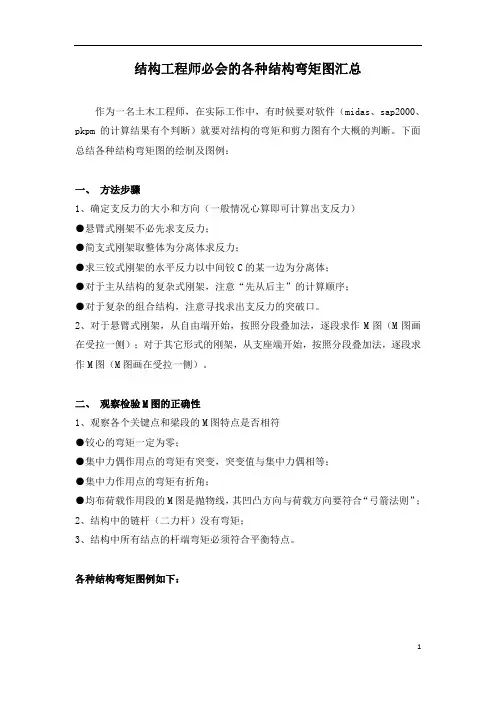

结构工程师必会的各种结构弯矩图汇总
作为一名土木工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：
一、方法步骤

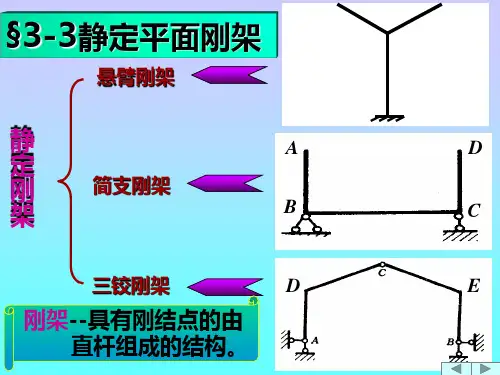

1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性

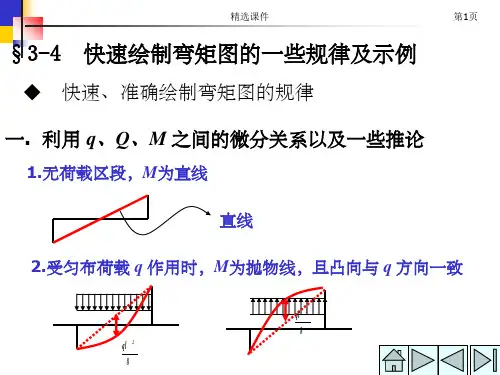

1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

1、杆系结构中梁、刚架、桁架及拱的分类，是根据结构计算简图来划分的。

(正确)2、定向支座总是存在—个约束反力矩(正确)和一个竖向约束反力。

(错误)3静力和动力荷载的区别，主要是取决于它随时间变化规律、加载速度的快慢。

其定性指标由结构的自振周期来确定。

(正确)4、铰结点的特性是被连杆件在连接处既不能相对移动，(正确)又不能相对转动。

(错误)5、线弹性结构是指其平衡方程是线性的，(正确)变形微小，(正确)且应力与应变之间服从虎克定律。

(正确)1、学习本课程的主要任务是：研究结构在各种外因作用下结构内力与（）计算，荷载作用下的结构反应；研究结构的（）规则和（）形式等问题。

正确答案：位移，动，组成，合理2、支座计算简图可分为刚性支座与弹性支座，其中刚性支座又可分为（）、（）、（）和（）。

正确答案：链杆，固定铰支座，固定支座，滑动支座3、永远作用在结构上的荷载称为固定荷载，暂时作用在结构上的荷载称为（）它包括（）、（）、（）、（）和（）等正确答案：活载，风，雪，人群，车辆，吊车4、刚节点的特性是被连接的杆件载连接处既无（）又不能相对（）；既可传递（），也可传递（）正确答案：移动，转动，力，力矩第二章平面体系的几何构成分析1、图中链杆1和2的交点O可视为虚铰。

（）O正确答案：正确2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。

（）正确答案：正确3、在图示体系中，去掉1-5，3-5，4-5，2-5，四根链杆后，的简支梁12，故该体系具有四个多余约束的几何不变体系。

（）12345正确答案：错误4、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。

（）正确答案：错误5、图示体系是几何不变体系。

()正确答案：错误2-2几何组成分析1．正确答案：几何不变，且无多余联系。

2．(图中未编号的点为交叉点。

)A B CDEF正确答案：铰接三角形BCD视为刚片I，AE视为刚片II，基础视为刚片III；I、II间用链杆AB、EC构成的虚铰(在C点)相连，I、III间用链杆FB和D处支杆构成的虚铰(在B点)相联，II、III 间由链杆AF和E处支杆构成的虚铰相联3．(图中未画圈的点为交叉点。

积分573 帖子477 2012-5-31 22:02平面体系的几何组成分析：1、确定计算自由度W 时应注意些什么？2、如何理解三刚片六链杆的的几何不变体系？3、在几何组成分析中，装置能否重复利用？4、在几何组成分析中，瞬铰在无穷远时如何下结论？5、体系内部作构造等效变换时，会改变其几何组成特性？6、瞬变体系为何不能用作结构？其特点是什么？7、如何区分瞬变体系和常变体系？8、当体系不能用三角形规则进行几何组成分析时怎么处理？9、对体系如何进行运动分析？一切坏的刚刚好！！！积分573 帖子477 2012-5-31 22:15静定结构的受力分析：1、如何理解用分段叠加法作弯矩图？2、在竖向荷载作用下斜梁内力有什么特点？3、求静定结构反力和内力时，外力偶可以随意移动？4、如何快速作出静定刚架的弯矩图？5、仅仅已知静定梁的弯矩图，能否求得与其相应的荷载？6、如何利用对称性进行静定结构内力分析？7、在荷载作用下曲杆内力图有何特点？8、任意荷载下拱形结构都存在合理拱轴线？9、静定组合结构在受力上有何优点？10、什么叫做复杂桁架？如何求其内力？11、如何选择静定桁架的合理外形与腹杆布置？12、如何证明静定结构约束力解答唯一性原理？一切坏的刚刚好！！！积分573 帖子477 2012-6-2 07:58虚功原理与结构位移计算：1、利用刚体系虚位移原理求静定结构约束力的优缺点何在？计算虚位移有哪些方法？2、利用刚体系虚位移原理能否同时计算多个约束力？3、怎样利用刚体系虚位移原理建立静定梁和刚架的弯矩方程？4、在变形体虚功原理中，两个状态的变形体是否必须为同一体系？5、为什么说荷载作用下的位移计算公式：Δ＝∑∫（MMp/EI）ds＋∑∫（NNp/EA）ds＋∑∫（kQQp/GA）ds对曲杆来说是近似的？6、如何计算静定结构在荷载作用下某点的全量线位移？7、计算平面刚架的位移时，忽略剪切变形和轴向变形引起的误差有多大？8、用图乘法求位移时哪些情况容易出错？9、增加各杆刚度就一定能减小位移吗？10、有应力就一定有应变，有应变就一定有应力，这种说法对吗？11、功的互等定理中，体系的两种状态应具备什么条件？12、在位移互等定理中，为什么线位移与角位移可以互等？在反力—位移互等定理中，为什么反力与位移可以互等？互等后的两个量的量纲是否相同？一切坏的刚刚好！！！积分573 帖子477 2012-6-2 08:17力法：1、在力法中为什么可以采用切断链杆后的体系作为基本体系？2、对力法的基本结构有何要求？3、在力法计算中，可否利用超静定结构作为基本结构？4、在超静定桁架和组合结构中，切开或撤去多余链杆的基本体系，两者的力法方程有何异同？5、应用力法时，对超静定结构做了什么假定？他们在力法求解过程中起什么作用？6、用力法计算超静定结构的解是唯一的吗？7、满足力法方程能使基本体系与原结构在所有截面的对应位移都相同吗？8、超静定结构发生支座位移时，选择不同基本体系，力法方程有何不同？9、在力法计算中利用组合未知力有何优点？组合未知力能否任意选择？10、求力法方程中的系数与自由项时，单位未知力与荷载可否加与不同的基本体系？11、用变形条件校核超静定结构内力计算结果时应注意什么？12、支座位移产生的自内力如何校核？13、温度变化引起的自内力如何校核？14、在力法计算中，什么情况下可用刚度的相对值？为什么？一切坏的刚刚好！！！积分573 帖子477 2012-6-2 13:10位移法：1、位移法是怎样体现结构力学应满足的三方面条件？（平衡条件、几何条件、物理条件）2、在弯曲杆件刚度方程中，什么情况下可以由杆件内力确定杆端位移？3、铰接端角位移和滑动支承端线位移为什么不作为位移法的基本未知量？4、固端力表中三类杆件的固端力之间有何关系？5、固铰化法确定结点独立线位移时应注意些什么？6、弹性支座处杆端位移是否应为位移法基本未知量？7、什么情况下独立结点线位移可以不作为位移法基本未知量？8、非结点处的截面位移可作为位移法的基本位置量吗？9、位移法的两种计算方法的基本方程是否相同？它们的关系是什么？10、位移法可否求解静定结构？11、具有刚性杆件的结构用位移法计算时应注意什么问题？一切坏的刚刚好！！！积分573 帖子477 2012-6-2 14:27渐近法与近似法：1、力矩分配法和位移法有何异同？2、连续梁端部若带有静定伸臂部分，用力矩分配法计算时怎样处理？应注意什么？3、力矩分配法的计算过程收敛于真实解吗？4、怎样估算力矩分配法的计算误差？5、用力矩分配法计算时如何处理结点力偶荷载？6、用力矩分配法求出杆端弯矩后，怎样求结点角位移？7、柱的侧移刚度和侧移柔度有什么关系？对于各柱并联的刚性横梁刚架怎样由各柱的侧移刚度和总侧移柔度？8、各柱串联的刚性横梁多层刚度顶端的总侧移刚度与单柱侧移刚度是什么关系？刚架总侧移柔度与单柱侧移柔度又是什么关系？9、什么是复式刚架？刚架顶部的总侧移刚度如何计算？一切坏的刚刚好！！！xiaotao_10积分0帖子1 #82012-6-2 21:49⊙﹏⊙b汗0 分积分573 帖子477 2012-6-2 22:15超静定结构总论：1、超静定结构在荷载作用下的内力分布随各部分刚度比值变化的规律是什么？2、在荷载作用下，当超静定结构各部分刚度比值变化时，内力分布是否必定随之变化？3、刚架计算中什么情况下需要考虑轴向变形的影响？决定轴向变形影响大小的主要因素是什么？4、刚架计算中什么情况下需要考虑剪切变形的影响？决定剪切变形影响大小的主要因素是什么？5、荷载作用下超静定梁和刚架的变形图怎样绘制？6、当支座移动时，超静定梁和刚架的变形图怎样绘制？7、当温度变化时，超静定梁和刚架的变形图怎样绘制？一切坏的刚刚好！！！积分573 帖子477 2012-6-3 08:00影响线及其应用：1、如何绘制移动的单位力偶作用下静定结构内力的影响线？2、机动法绘制间接荷载作用下的影响线应注意什么？3、如何求静定结构位移影响线？4、静定结构位移影响线和超静定结构内力影响线都是由曲线组成的吗？5、在行列荷载作用下，确定与其某截面剪力极大（小）值对应的荷载临界位置时，如何应用判别式？6、当左右微动荷载∑Rtanα均为正值（或负值）时，荷载应怎样移动才能得到临界位置。

各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

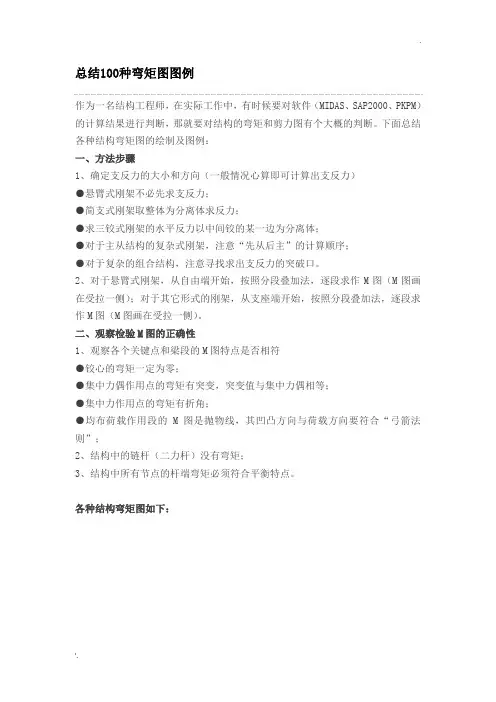

总结100种弯矩图图例
作为一名结构工程师，在实际工作中，有时候要对软件（MIDAS、SAP2000、PKPM）的计算结果进行判断，那就要对结构的弯矩和剪力图有个大概的判断。

下面总结各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有节点的杆端弯矩必须符合平衡特点。

各种结构弯矩图如下：。

结构力学（1）A 卷参考答案及评分标准一、基本题(100分)1、绘制静定梁的弯矩图（标出控制截面弯矩）。

（10分）解：（1）由于该两跨静定梁在C 截面铰接，两个梁段分别承担各自的荷载而互不影响。

（2分）（2）22(2)82B q a qa M ==（下部受拉） （2分） （3）2()(2)42D qa a qa M ==（下部受拉） （2分） （4）M 图如下 （4分）注：弯矩图绘制正确并标出控制截面弯矩，可给满分。

2、试绘制图示刚架的弯矩图。

（15分）q题1图22( 密 封 线 内 不 答 题 ) ………………………………………密………………………………………………封………………………………………线………………………………M 图解∑X = 0 => 反力X A = ql ; (反)∑M A = 0 : ql ×2l - Y D ×l =0 => Y D = 2ql ∑Y = 0 => 反力Y A =2ql3段杆件，每段5分。

若只求出了反力，每个2分。

2/23、图中各杆的EI 为常数，求C 点的竖向位移yC 。

（15分）解：(右)∑M A = 0 : q×2a ×a - Y B ×2a =0 => Y D = qa ∑Y = 0 : Y A = qa则外荷载下弯矩图如下 （1）。

5分q题3图qa /22a2a a(1)(2)另构造平衡状态：在C 点处施加单位竖向力，其弯矩图如（2）。

5分 则ΔC =- 1/EI × （2/3×2a ×qa 2/2 ×a/2）= -qa 4/(3EI)。

5分4、试用力法求解图示结构，并画出弯矩图。

各杆EI =常数，忽略杆件的轴向变形。

（15分）解：(1) 判断超静定次数，为2次超静定，选取基本结构如图 ------------（5分） (2) 建立力法方程 ------------（8分）1111221P 2112222P =0=0X X X X δδδδ++∆++∆画出基本结构在各荷载单独作用下的弯矩图：P图乘可得：114=3a EI δ，22=3a EI δ，12216aEI δδ==-，21P 56Pa EI ∆=-，22P 6Pa EI∆= 力法方程为：21221245=0366=0636a a Pa X X EI EI EIa a Pa X X EI EI EI---++ (3) 求解力法方程： ------------（以下2分）13=5X Pa ，21-5X Pa =(4) 叠加法画弯矩图5、试用位移法求解图示结构，并画出弯矩图。

复习弯矩图
作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦逼生活……
各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中
力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向
与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：
`。

混凝土结构设计重点考点总汇（弯矩图绘制）
指导老师：苟权仁
2014年6月24日
下面总结了各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：。

又土又木的工程师如何绘制各种结构弯矩图？作为一名又土又木的工程师，在实际工作中，有时候要对软件（midas、sap2000、pkpm的计算结果有个判断）就要对结构的弯矩和剪力图有个大概的判断。

下面总结了各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向（一般情况心算即可计算出支反力）●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰C的某一边为分离体；●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。

2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M 图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）。

二、观察检验M图的正确性1、观察各个关键点和梁段的M图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；●集中力作用点的弯矩有折角；●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；2、结构中的链杆（二力杆）没有弯矩；3、结构中所有结点的杆端弯矩必须符合平衡特点。

各种结构弯矩图例如下：希望以上资料对你有所帮助，附励志名言3条：1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常心态，将会战胜很多困难。
