各种结构弯矩图的绘制及图例：
一、方法步骤
1、确定支反力的大小和方向（一般情况心算即可计算出支反力）
●悬臂式刚架不必先求支反力；
●简支式刚架取整体为分离体求反力；
●求三铰式刚架的水平反力以中间铰C的某一边为分离体；
●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；
●对于复杂的组合结构，注意寻找求出支反力的突破口。
2、对于悬臂式刚架，从自由端开始，按照分段叠加法，逐段求作M图（M图画在受拉一侧）；对于其它形式的刚架，从支座端开始，按照分段叠加法，逐段求作M图（M 图画在受拉一侧）。
二、观察检验M图的正确性
1、观察各个关键点和梁段的M图特点是否相符
●铰心的弯矩一定为零；
●集中力偶作用点的弯矩有突变，突变值与集中力偶相等；
.
●集中力作用点的弯矩有折角；
●均布荷载作用段的M图是抛物线，其凹凸方向与荷载方向要符合“弓箭法则”；
2、结构中的链杆（二力杆）没有弯矩；
3、结构中所有结点的杆端弯矩必须符合平衡特点。
表1 简单载荷下基本梁的剪力图与弯矩图
.
.
.
2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6
（2）悬臂梁的反力、剪力、弯矩和挠度表2-7
（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8
（4）两端固定梁的反力、剪力、弯矩和挠度表2-9
各种结构弯矩图例如下：
本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。
结构⼒学弯矩图画弯矩图的基本理论1.1 指定截⾯上的弯矩计算弯矩等于截⾯⼀侧所有外⼒对截⾯形⼼⼒矩的代数和，画在受拉⼀侧。

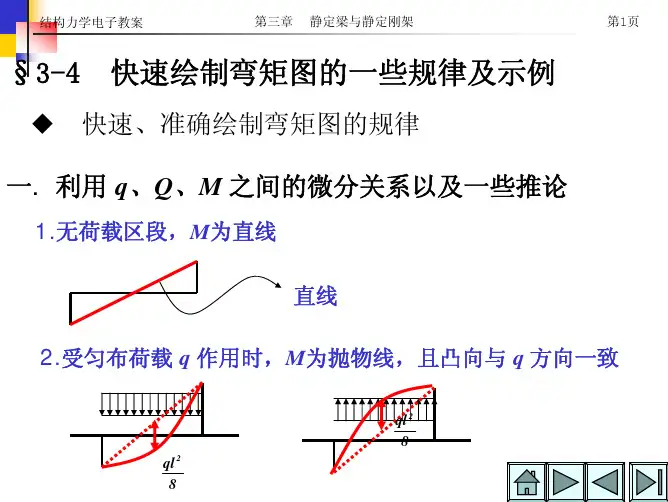

1.2 荷载、剪⼒、弯矩三者之间的微分关系即：当荷载为常数时，剪⼒图为斜直线，弯矩图为⼆次曲线；当荷载为零时，剪⼒图为平⾏线或为零线，弯矩图为斜直线或为平⾏线、零线。
1.3 区段叠加法区段叠加法是以⼀段梁的平衡为依据，⽐拟相应跨度简⽀梁的计算⽽得到的⽅法：以⼀段梁的两端弯矩值的连线为基线，叠加该段相应简⽀梁的弯矩图。
1.4 刚结点处⼒矩的分配与杆端弯矩的传递利⽤⼒矩分配法中的结点分配和传递的原理，计算出结点的分配系数，将结点的不平衡⼒矩快速分配和传递给其他杆的近端及远端。
1.5 剪⼒分配法的应⽤对于在结点⽔平荷载作⽤下的排架（横梁EA为⽆穷⼤）、框架及框排架结构（横梁EI为⽆穷⼤），可以根据各个柱⼦的侧移刚度，计算出剪⼒分配系数，得到各柱的剪⼒。
在弯矩为零处作⽤该柱的剪⼒，按悬臂柱即可计算其柱端弯矩。
速画弯矩图的基本技巧2.1 单跨静定梁和超静定梁的弯矩图熟练掌握单跨静定梁在简单荷载作⽤下的弯矩图，单跨超静定梁的载常数和形常数。
2.2 集中⼒及约束处弯矩图的特征集中⼒处的弯矩图有尖⾓，尖⾓的⽅向同荷载的指向；集中⼒偶处的弯矩图有突变，突变的幅值等于⼒偶的⼤⼩，突变的变化与⼒偶的效应对应。
例如：对于⽔平杆，弯矩图若从左向右绘制，遇到顺时针转向的⼒偶，有增加右段杆下侧受拉的效应，因此弯矩图形向下突变。
固定端处的弯矩⼀般不为零；⾃由杆端、杆端铰⽀座及铰结点处，若⽆外⼒偶作⽤，该处的弯矩恒等于零；当直线段的中间铰上⽆集中⼒作⽤时，由于中间铰两侧的剪⼒相同，因此，中间铰两侧杆的弯矩图形连续，并且经过中间铰（铰结点处的弯矩恒等零）；当直线段的滑动约束上⽆集中⼒作⽤时，由于滑动约束两侧的剪⼒为零，因此，滑动约束两侧杆的弯矩图形为⼀平⾏线；在两杆相连的刚结点处，两杆的杆端弯矩⼤⼩相同、同侧（⾥侧或外侧）受拉；在三杆相连的刚结点处，当已知两杆的杆端弯矩时，另外⼀杆的弯矩值可按结点的⼒矩平衡求得。

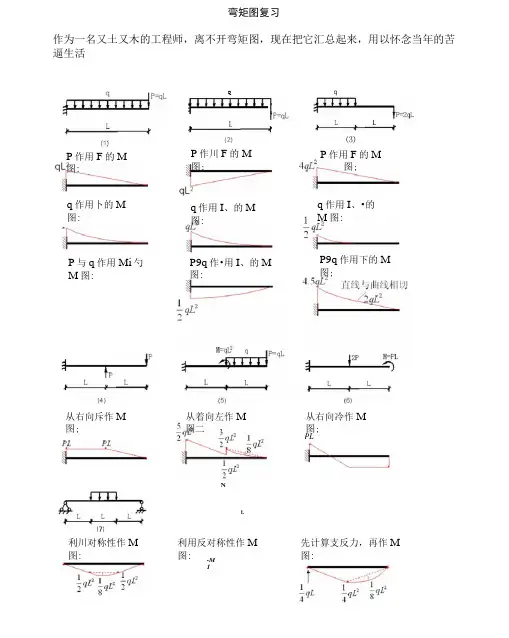

弯矩图复习作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦 逼生活P 作用F 的M图:Qqq 作用卜的M图:P 作川F 的M图;⑶P 作用F 的M图;P 与q 作用Mi 勺M 图:q 作用I 、的M图:q 作用I 、•的M 图:从右向斥作M 图; P9q 作•用I 、的M图:P9q 作用下的M图;从右向冷作M 图;从着向左作M 图二NPL利川对称性作M 图:I.利用反对称性作M 图: 先计算支反力，再作M 图:⑺、-M1(23)从附属部分丿F 始，用“ J. g 部恳V i 梁法”直接作M 图^1^qa' 切叠加法作IVI 图; 1•先考虑力偶作用2 •卩用加R 的作用P 2P__-jf ~-_4_二_(11)先计算支反丿J,再作M 图:(12)(13)(W 作M 图，只需计算C 截面弯矩 12作M 图,只需计算C截而弯矩Illi 线/汨点号水平线和切4 kN-m0・2kN/m10m先计算支反力，再作M 图:(15)不用计算支反力. 叮快速作M 图30(22)从附属部分丿「•始,直接作M 图:qJ3a2a4aa2ajlf=60 kN • m 彳=1° kN/ m P=10kN 厂II 山川I 川II I(18)先计n 支反丿几再fi M 图:r ［接作M图: 了 ［接作M 图,8910(19)CD 段•接作M 图, AC段采川脅加法;2(20) 力偶只影响BDm.fi 接用叠加法作M 图;(21)力偶只影响BC 段丿 只影响AC段，作M 图;\C和切不9水平线相切q q q(佝(17)2 m I 4m ilmM=PL(27)■局部悬臂梁法墮接作M 图,P 力通过截面以I 二部分还 有力偶，所以弯矩不为6丿『局部悬臂梁法羽接作M 图.P 力通过截冊弯炖为01/2~ ■1/2—P 丿丿通过点弯如为0P 力通过点弯矩为0P(31)(29)QL(30)qLLLLLl9杆件轴线相阴*号LI i I -PF丄肿H-T f ti Qa qq/注:AB段弯矩为常数。
结构力学-弯矩————————————————————————————————作者：————————————————————————————————日期：就要对结构的弯矩和剪力图有个大概的判断。
下面总结各种结构弯矩图的绘制及图例：一、方法步骤1、确定支反力的大小和方向(一般情况心算即可计算出支反力)●悬臂式刚架不必先求支反力；●简支式刚架取整体为分离体求反力；●求三铰式刚架的水平反力以中间铰C的某一边为分离体;●对于主从结构的复杂式刚架，注意“先从后主”的计算顺序；●对于复杂的组合结构，注意寻找求出支反力的突破口。
２、对于悬臂式刚架,从自由端开始，按照分段叠加法，逐段求作Ｍ图（Ｍ图画在受拉一侧）;对于其它形式的刚架,从支座端开始，按照分段叠加法，逐段求作Ｍ图（M图画在受拉一侧）。
二、观察检验M图的正确性1、观察各个关键点和梁段的Ｍ图特点是否相符●铰心的弯矩一定为零；●集中力偶作用点的弯矩有突变,突变值与集中力偶相等;●集中力作用点的弯矩有折角；●均布荷载作用段的Ｍ图是抛物线,其凹凸方向与荷载方向要符合“弓箭法则”;2、结构中的链杆（二力杆）没有弯矩；3、结构中所有结点的杆端弯矩必须符合平衡特点。
各种结构弯矩图例如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ74６简支梁、悬臂梁、外伸梁弯矩及剪力20１４-０8-1１１１：43 系统分类：管理文章专业分类：建筑结构浏览数:６835静定梁有三种形式:简支梁、悬臂梁、外伸梁。
这三种梁的支座反力和弯矩、剪力只要建立平衡方程,就可以求解。
图１．5.1左右两列分别是简支梁在均布荷载和集中荷载作用下的计算简图、弯矩图和剪力图。
图１.5．2左右两列分别是简支梁在2个对称集中荷载作用和一个非居中集中荷载作用下的计算简图、弯矩图和剪力图。
图1．5．３左右两列分别是悬臂梁在均布荷载作用和一个端点集中荷载作用下的计算简图、弯矩图和剪力图。

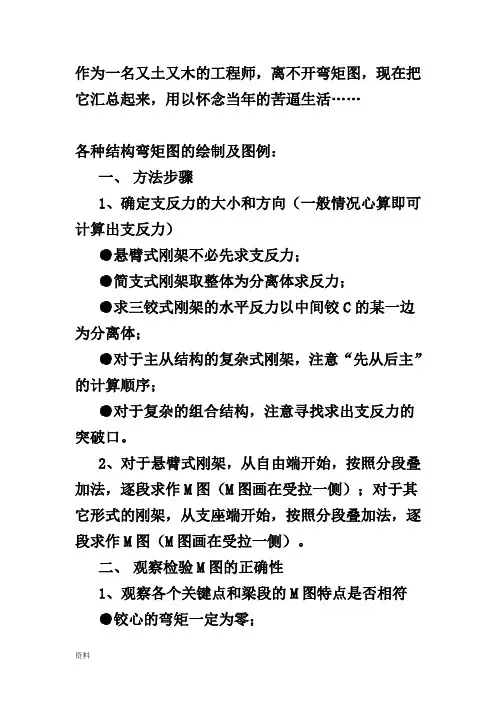

作为一名又土又木的工程师，离不开弯矩图，现在把它汇总起来，用以怀念当年的苦逼生活……
