普胸外科便携式纤维支气管镜参数

纤维支气管镜一、概述纤维支气管镜（简称纤支镜）属于可弯曲支气管镜。

相比于硬质支气管镜，纤支镜具有很多优点：柔软可弯曲，患者在仰卧或坐位均可检查，无需全麻，扩大了适应证；镜体细长且可到达气管支气管及其更远端，细胞学和组织学阳性率高；操作简单，并发症少，因而在气道病变的诊断和治疗中具有明显优势。

纤支镜检查是呼吸内科重要的诊断和治疗技术，在临床得到了广泛应用。

图126-1是急诊科床旁方便使用的奥林巴斯纤维支气管镜。

图126-1纤维支气管镜二、常规纤支镜检查（一）适应证1.诊断方面（1）不明原因的咯血：许多咯血者需要纤支镜检查明确出血部位和出血原因。

尤其是40岁以上患者，持续1周以上的咯血或痰中带血。

痰中带血时检查易获阳性结果。

（2）不明原因的慢性咳嗽：纤支镜对于诊断支气管结核、气道良性和恶性肿瘤、异物吸入等具有重要价值，对于支气管扩张等慢性炎性疾病的诊断价值受到限制。

（3）不明原因的局限性哮鸣音：纤支镜有助于查明气道狭窄的部位及性质。

（4）不明原因的声音嘶哑：可能因喉返神经引起的声带麻痹和气道内新生物等所致。

（5）痰中发现癌细胞或可疑癌细胞。

（6）X线胸片和（或）CT检查异常者：提示肺不张、肺部块影、阻塞性肺炎、肺炎不吸收、肺部弥漫性病变、肺门和（或）纵隔淋巴结肿大、气管支气管狭窄以及原因未明的胸腔积液等。

（7）胸部外伤、怀疑有气管支气管裂伤或断裂，纤支镜检查常可明确诊断。

（8）临床已诊断肺癌，决定行手术的治疗前检查，对指导手术范围及估计预后有参考价值。

亦可用作治疗后的观察，如肺癌做肺叶或肺段切除后的残端观察，外伤气管、支气管断端吻合的观察等。

（9）肺或支气管感染性疾病（包括免疫抑制患者支气管肺部感染）的病因学诊断，如通过气管吸引、保护性标本刷或支气管肺泡灌洗（BAL）获取标本进行培养。

（10）机械通气时的气道管理。

（11）疑有食管气管瘘的确诊。

2.治疗方面（1）取出支气管异物。

（2）清除气道内异常分泌物，包括痰液、脓栓、血块等。

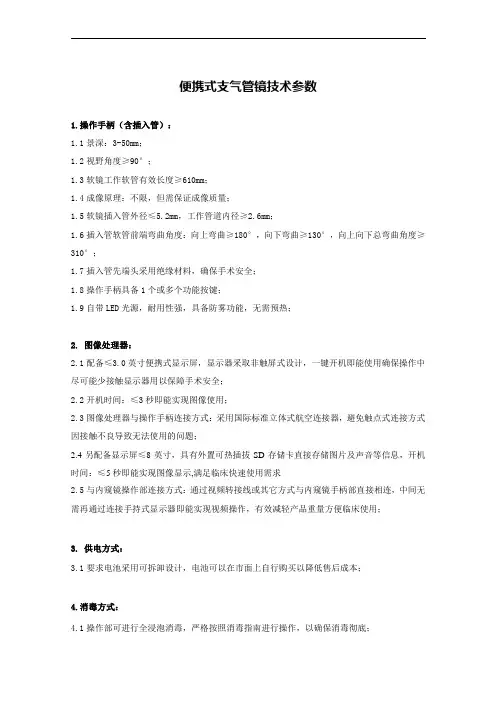

便携式支气管镜技术参数
1.操作手柄（含插入管）：
1.1景深：3-50mm；
1.2视野角度≥90°；
1.3软镜工作软管有效长度≥610mm；
1.4成像原理：不限，但需保证成像质量；
1.5软镜插入管外径≤5.2mm，工作管道内径≥
2.6mm；
1.6插入管软管前端弯曲角度：向上弯曲≥180°，向下弯曲≥130°，向上向下总弯曲角度≥310°；
1.7插入管先端头采用绝缘材料，确保手术安全；
1.8操作手柄具备1个或多个功能按键；
1.9自带LED光源，耐用性强，具备防雾功能，无需预热；
2.图像处理器：
2.1配备≤
3.0英寸便携式显示屏，显示器采取非触屏式设计，一键开机即能使用确保操作中尽可能少接触显示器用以保障手术安全；
2.2开机时间：≤3秒即能实现图像使用；
2.3图像处理器与操作手柄连接方式：采用国际标准立体式航空连接器，避免触点式连接方式因接触不良导致无法使用的问题；
2.4另配备显示屏≤8英寸，具有外置可热插拔SD存储卡直接存储图片及声音等信息，开机时间：≤5秒即能实现图像显示,满足临床快速使用需求
2.5与内窥镜操作部连接方式：通过视频转接线或其它方式与内窥镜手柄部直接相连，中间无需再通过连接手持式显示器即能实现视频操作，有效减轻产品重量方便临床使用；
3. 供电方式：
3.1要求电池采用可拆卸设计，电池可以在市面上自行购买以降低售后成本；
4.消毒方式：
4.1操作部可进行全浸泡消毒，严格按照消毒指南进行操作，以确保消毒彻底；。

纤维支气管镜纤维支气管镜是一种医疗设备，用于诊断和治疗呼吸道疾病。

这种镜子具有纤维光导技术，可以将光线传输到体内，使医生能够观察到患者呼吸道的状况。

纤维支气管镜技术已经成为了呼吸道疾病诊断中的重要工具，其可视化效果和非侵入性操作使其在医疗领域得到了广泛应用。

纤维支气管镜由光源、光束传输系统、图像传输系统和检查手柄组成。

光源是整个系统的核心，它通过纤维光束传输系统将光能传输给纤维支气管镜的尖端。

图像传输系统负责将采集到的图像传输给医生进行观察和诊断。

检查手柄则用于操作纤维支气管镜的进退和旋转。

纤维支气管镜可以通过口腔或鼻孔插入患者的呼吸道。

一旦镜子进入呼吸道，医生就可以通过观察图像来评估呼吸道的情况。

这种镜子不仅可以观察到气管和支气管的情况，还可以进行取样和治疗，如刷子采样、活体组织检查、活组织检查和病变切除等。

纤维支气管镜的大部分操作是无痛的，患者只需要局部麻醉就可以完成检查。

纤维支气管镜的应用范围非常广泛。

它常用于肺部的疾病诊断，如肺癌、肺炎、肺气肿等。

此外，纤维支气管镜也可以用于上呼吸道感染、喉咙疾病、食管病变等疾病的诊断。

这项技术在临床上的应用，为医生提供了更准确的呼吸道诊断，帮助患者早日获得治疗和康复。

除了诊断，纤维支气管镜还可以用于治疗呼吸道疾病。

在早期肺癌的治疗中，纤维支气管镜可以通过切除病变组织来阻止其恶化。

在呼吸道狭窄和梗阻的情况下，纤维支气管镜可以通过扩张狭窄部位或植入支架来恢复呼吸道通畅。

这种非侵入性的治疗方式不仅可以减轻患者痛苦，还可以缩短康复期。

然而，纤维支气管镜也有一些风险和局限性。

在操作过程中，可能会出现呼吸道出血、感染、气胸等并发症。

此外，纤维支气管镜的操作需要经验丰富的医生进行，操作不当可能会损伤呼吸道组织。

因此，在使用纤维支气管镜进行诊断和治疗之前，医生需要全面评估患者的病史和症状，并根据具体情况做出决策。

总之，纤维支气管镜是一种重要的医疗设备，用于诊断和治疗呼吸道疾病。

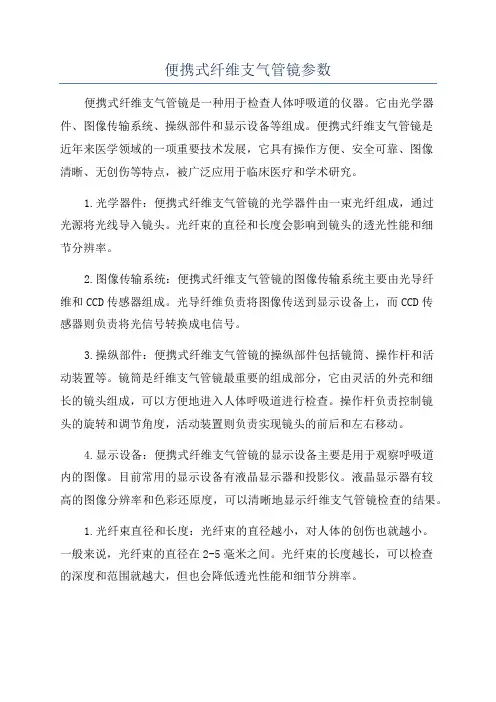

便携式纤维支气管镜参数便携式纤维支气管镜是一种用于检查人体呼吸道的仪器。

它由光学器件、图像传输系统、操纵部件和显示设备等组成。

便携式纤维支气管镜是近年来医学领域的一项重要技术发展，它具有操作方便、安全可靠、图像清晰、无创伤等特点，被广泛应用于临床医疗和学术研究。

1.光学器件：便携式纤维支气管镜的光学器件由一束光纤组成，通过光源将光线导入镜头。

光纤束的直径和长度会影响到镜头的透光性能和细节分辨率。

2.图像传输系统：便携式纤维支气管镜的图像传输系统主要由光导纤维和CCD传感器组成。

光导纤维负责将图像传送到显示设备上，而CCD传感器则负责将光信号转换成电信号。

3.操纵部件：便携式纤维支气管镜的操纵部件包括镜筒、操作杆和活动装置等。

镜筒是纤维支气管镜最重要的组成部分，它由灵活的外壳和细长的镜头组成，可以方便地进入人体呼吸道进行检查。

操作杆负责控制镜头的旋转和调节角度，活动装置则负责实现镜头的前后和左右移动。

4.显示设备：便携式纤维支气管镜的显示设备主要是用于观察呼吸道内的图像。

目前常用的显示设备有液晶显示器和投影仪。

液晶显示器有较高的图像分辨率和色彩还原度，可以清晰地显示纤维支气管镜检查的结果。

1.光纤束直径和长度：光纤束的直径越小，对人体的创伤也就越小。

一般来说，光纤束的直径在2-5毫米之间。

光纤束的长度越长，可以检查的深度和范围就越大，但也会降低透光性能和细节分辨率。

2.图像分辨率：图像分辨率是指纤维支气管镜显示的图像的清晰度和细节程度。

图像分辨率越高，可以识别的细节越多，对于诊断和治疗具有更大的帮助。

常见的图像分辨率为200,000-400,000像素。

3.视场角度：视场角度是指纤维支气管镜可以观察到的范围。

视场角度越大，可以观察到的范围就越广。

一般来说，纤维支气管镜的视场角度在70-90度之间。

4.活动范围：活动范围是指纤维支气管镜的镜头可以活动的范围。

活动范围越大，检查和操作的灵活性也就越高。

纤维支气管镜技技术规格招标要求一．操作手柄（含插入管）：1．适用于气管、支气管及肺的观察、诊断、摄影或辅助治疗。

2成像原理：电子成像技术，工作软管不含导像、导光纤维。

3视场角≥120°4景深：3-100mm。

#5软镜插入管外径≤5．2mm，工作管道内径≥2．8mm。

#6操作手柄具备左右旋转关节，可带动插入软管部先端左右旋转，向左120°，向右120°。

7插入管软管前端弯曲角度：向上弯曲180°，向下弯曲130°，双向弯曲310°。

8操作手柄具备3个电子功能按键，可控制：图像放大/缩小、拍照/录像、画面冻结/解冻结。

9内置LED冷光源，具备防雾功能，无需预热，即可观察。

#10吸引阀座一体式凸起防脱设计。

11．采用非触点式连接方式，不易氧化，传输信号更稳定。

二．图像处理器：1．显示屏：LCD触摸屏，≥10寸。

2．分辨率：≥1280×800。

3．开机时间≤5秒。

4．通过操作部功能按键即可实现：图像放大缩小，图像冻结，拍照，录像功能（无需触摸屏幕，避免术后消毒问题）。

5．调节图像输出比例功能：在外接显示器时，可向外接显示器输出16:9、4:3以及16:10三种显示比例的图像。

6．具有多种输出图像形状可选。

7．具有四级亮度调节功能8．白平衡功能：具有白平衡调节功能。

▲9．视频转接线：线缆可180度旋转，操作更舒适，可满足不同医生的不同操作习惯。

▲10．双镜切换功能：配置2路信号输入接口，根据临床需要，能够同时连接两条内窥镜，切换实时视频输入信号。

11．供电方式：两种供电方式，具有内置可充电电池,一次充满电的内部电源连续工作时间不小于4小时；交流电供电：可通过接入DC适配器连接交流电使用。

▲12．软件终身免费升级。

便携式纤维支气管镜参数（一套）
*1、具有便携内置光源。

2、高清晰图像画质，方便观察。

3、具有整体浸泡防水设计。

4、能与传统光源兼容。

5、具备合适吸引管道，方便操作时及时清除分泌物，保持良好视野；（适合气道狭窄等
特殊病人使用）。

6、可以深入到3级以下支气管,方便深入吸痰。

7、光学系统：视野≥85度，景深≥3-50mm。

8、先端部：外径≤3.1mm。

*9、插入部：外径≤3.1mm。

*10、吸引管道内径≥1.2 mm。

11、弯曲部：弯曲角度：上≥120度/下≥120度。

*12、插入部上标有刻度，操作中可以方便观察插入的深度。

13、工作长度：≥600mm。

14、总长度：≤860mm。

便携式纤维支气管镜参数（一套）
*1、具有便携内置光源。

2、高清晰图像画质，方便观察。

3、具有整体浸泡防水设计。

4、能与传统光源兼容。

5、超大钳道，高效快速进行吸引。

6、光学系统：视野≥85度，景深≥3-50mm。

7、先端部：外径≤5.1mm。

*8、插入部：外径≤5.2mm。

*9、吸引管道内径≥2.6mm。

10、弯曲部：弯曲角度：上≥180度/下≥130度。

*11、插入部上标有刻度，操作中可以方便观察插入的深度。

12、工作长度：≥600mm。

纤维支气管镜纤维支气管镜适用于做肺叶、段及亚段支气管病变的察看，活检采样，细菌学、细胞学检查、配合TV系统可进行摄影，示教和动态记录。

该支气管镜附有活检取样机构，能帮助发现早期病变，能开展息肉摘除等体内外科手术，对于支气管、肺疾病钻研，术后检查等是一种良好的精密仪器。

纤维支气管镜（纤支镜）发明后已广泛应用于临床。

除在呼吸系统疾病诊断方面取得很大进展之外，在治疗方面也得到广泛应用，现简述如下。

1 摘取异物目前常用的纤支镜有PENTAXFB－15P，FB－15BS（后一种是便携式纤支镜，可用交流电及电池做光源）以及OlympusBF－P30及P40型，外径为4．8～4．9mm，属成人纤支镜中管径较细的纤支镜，也可用于6个月以上的小儿患者，年龄在6个月以下者，以上各型纤支镜难以插入与通过气管，可挑选用PENTAXFB－10P型，以及OlympusBF－3c30型，它们的外径为3．5mm，并有活检孔，可用于新生儿的检查及摘取异物。

由于异物种类繁多，有金属的，有植物，也有动物骨头，在摘取时，要选择合适的异物钳（如鳄齿钳、鼠咬钳、刮匙或带金属篮网的钳子等）。

病情危重时，特殊是7岁以下小儿要在手术室内全麻下进行，并有SaO2监测才可。

金属异物，如大头针跌到段支气管、亚段支气管以下时，要有X线或TV引导下进行摘除。

手术中，操作要求小心、迅速，防止出血、纵隔气肿、外伤性气胸、窒息及心脏停搏。

术后查看有无继发呼吸道及肺部感染或出血，小儿要观察气道是否通畅，由于手术过程中可引起气管、支气管粘膜破损出血、炎性分泌物渗出等，要常常吸痰并用血氧仪监护，防止气管分泌物过多或声带水肿而发生窒息。

2 清除呼吸道分泌物 2.1 慢性呼衰病人呼吸道、肺部感染未控制者，由于多量分泌物阻塞气道使病情加重，加上病人咳嗽无力，从鼻或口腔吸痰不能达到彻底清除分泌物目的，这时要使用纤支镜直视下把气道分泌物抽吸干净。

2.2 各种原因引起呼吸衰竭的病人，气管插管人工通气后，由于湿化不够，气道干燥，气道分泌物粘稠，引流不畅阻塞气道，使气道阻力加大，人工通气效果不好，这时要定期用纤支镜吸痰，加强气道湿化治理等。
