接触网上部技术交底软横跨安装

软横跨施工技术交底（2021.4.11改）阜淮线电气化改造工程软跨施工技术交底一、编制说明1.本交底内容为福淮线电气化改造工程接触网专业；2.施工必须严格按照技术交底进行，确保安全和质量。

3.编制依据：①《铁路电力牵引供电施工规范》，tb10208－98②《铁路工程施工安全技术规程》，tb10401.2－2021③电气化铁路《接触网施工工艺手册》④ 客货共线铁路牵引供电工程施工技术指南。

⑤ 三线电化学结构（网络）-1600⑥《电气化铁道接触网实用技术指南》。

二、准备工作1、人员：预配安装每组4～12人，调整每组12～15人。

2.预装安装工具：接触网作业车（轨道车、平车、爬梯车）、手锤、钢丝绳张紧器、钢丝绳套、U形吊环、断线钳、手拉葫芦、单滑轮、钢带、安全带、梯子、安全防护工具等。

调整工具：接触网作业车（轨道车、平板车、梯车）、测杆（测距仪）、线坠、吊绳、紧线器、钢丝绳套子、大活动扳手、u型挂环、断线钳、手扳葫芦、滑轮组、钢卷尺、安全带、梯子、油漆、安全防护工具等。

3.预装安装材料：红塞漆、刷子、棕绳、钢丝绳、lxgj-80钢绞线等调整材料：φ1.6软钛不锈钢丝φ3.5软钛不锈钢吊线、横向承重索夹、，钢线卡子、黄油、u型线夹、杵座鞍子、悬吊滑轮等。

4.图纸：接触网平面布置图、柔性跨距预分配图、柔性跨距安装图等。

三、技术标准1.绝缘子采用瓷绝缘子，有泄漏距离≥ 1200毫米。

节点8a、8b、9a、9B、13A和13b应采用复合绝缘子，具有泄漏距离≥ 1600毫米；2、正线定位器采用具有限位功能的长度l=1200mm的组合定位器（钢线卡2套），侧线采用长度l=1200mm的非限位定位器，组合定位器安装时应严格按照要求调整限位间隙值，以满足定位器的接触线一端限位抬高的要求；3.接触网在悬挂点用预扭保护带保护，放入悬挂滑轮内。

悬索轮本体和框架在接触网采用预扭保护带（外径2.18mm）保护后，应满足截面要求。

接触网施工标准软横跨调整标准安装完毕的软横跨，因未加负载，支柱挠度很小。

所以上部定位索有较大的负弛度，其值约100~200毫米，软横跨股道间电分段绝缘子串引起软横跨规则变形，其横向承力索绝缘子串相对上部定位索绝缘子串向钢帽方向偏移50~200毫米，当加负载后，上述情况即恢复正常，即上定位索呈水平程态，电分段绝缘子串上、下对齐。

软横跨未加负载前，若上定位索负弛度不足可通过调整横承力索杵头杆螺栓或开式螺旋扣来达到要求，上述方法难以满足要求时，则需重做钢绞线回头。

软横跨在承载后应达到下列标准：1、软横跨下部固定角钢安装高度，应以客专正线为为标准，安装位置应为6850mm。

2、横承力索至上部固定索最短吊弦处距离一般为400~600mm：3、横承力索上、下定位索的电分段绝缘子应在同一垂直面上，允许误差为±100mm，位于站沿上方绝缘子带电裙边应尽量与站台沿相齐，股道间横向电分段绝缘子位于股道中间。

4、双横承力索应使两根张力相等，上、下定位索允许微向上弯曲（即平滑的负弛度）5股道及以下软横跨误差不超过100mm，5股道及以上软横跨误差不超过200mm。

5、横承力索上、下部固定绳调整完毕后，杵头杆在螺帽处外露20~100mm。

6、横承力索、上下部固定绳均不得有接头。

9、软横跨上各螺栓、垫片、弹簧垫圈等应配齐全，螺栓应坚固不得松动，V型联板不应偏斜，V页脚内容1形联板上的销钉，应销钉帽在上，开品销在下。

10、软横跨的吊线，上端应作永久性固定，下端作临时性固定，回头应不短于200毫米。

绝缘锚段关节的调整：（四跨）1、在非工作支接触线和下锚支承力索转换柱内侧（靠中心柱一侧）安装电分段悬式绝缘子串，悬式绝缘子裙边距离悬挂点为1米，（简单悬挂为0.5米）分段方法见本章第九节。

2、根据平面图、安装图，在锚柱、转换柱、中心柱处安装定位管、定位器（支持器）等，从而确定了接触线的水平位置，使两接触线的水平间距为500毫米，在转换柱处，当两线间水平间距达不到要求时，可调节非工作支的拉出值，一般尽量不改变工作支的拉出值。

第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。

2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。

制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。

3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。

3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。

断线点的标记为三道红漆，即断线和绑扎处各一道。

3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。

3.4 弹簧补偿器安装在松边一侧。

3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。

3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。

3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。

4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。

5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。

用盘线支架支好钢绞线盘。

若两端没有可利用的固定物，需打两处临时地锚。

展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。

通过手板葫芦与另一端地锚联结。

5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。

5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。

接触网工程软横跨安装作业指导书1. 合用范围合用于营业线接触网工程软横跨安装。

2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。

制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的采集，包括路线资料、道岔资料、路基相关资料等的采集。

3. 技术标准3.1 预制时钢绞线的张力以 0.5-1kN 为宜。

3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或者定位环线夹的位置，并标记为一道红漆。

断线点的标记为三道红漆，即断线和绑扎处各一道。

3.3 上部吊线按设计要求，上端煨成 20〜25mm 的圆环并用本线缠绕三圈，缠绕要求密切整齐。

3.4 弹簧补偿器安装在松边一侧。

3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为 5mm，螺栓紧固力矩均为44 N • m，用梅花扳手拧紧，再用力矩搬手检测。

3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。

3.7 杵头杆外露不得超过 60mm ,调整螺栓调整螺丝不得大于 2/3。

4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。

5.2 施工工艺521 软横跨预制5.2.1.1 预制前应先清理现场。

用盘线支架支好钢绞线盘。

若两端没有可利用的固定物，需打两处暂时地锚。

展放钢绞线前，一端先做好回头，然后展放钢绞线，用 $ 4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。

通过手板葫芦与另一端地锚联结。

5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。

5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。

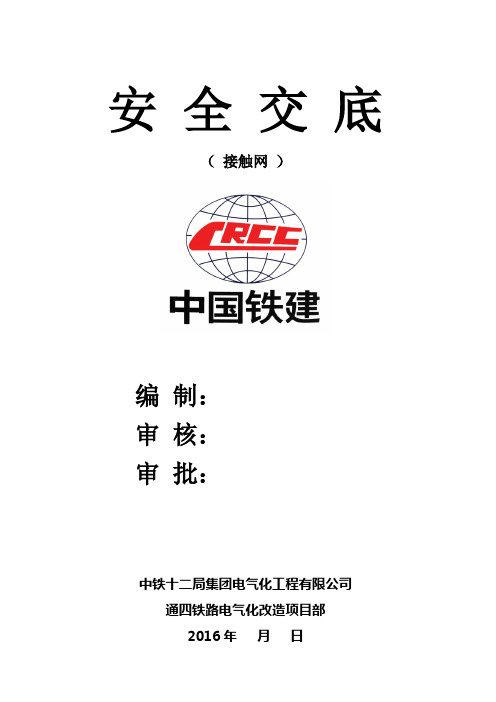

安全交底（接触网）编制：审核：审批：中铁十二局集团电气化工程有限公司通四铁路电气化改造项目部2016年月日施工安全交底工程名称：通四铁路电气化改造工程1标文件编号：TS-AZJD/JCW-10编制单位：安全质量部交底日期：2016年月日分部工程：接触网工程作业项目：软横跨、硬横梁安装为贯彻执行“安全第一、预防为主”的安全生产方针，保障接触网施工中的人身安全，预防事故发生，制定本施工安全交底。

一、作业人员要求1、参加施工人员必须身体健康，无精神病、高血压、心脏病、视力、听力不正常等疾病，凡是未经岗前安全培训人员，不得参加施工。

2、上岗前必须参加营业线安全培训，培训合格后上岗。

凡进入施工现场的施工人员，必须戴安全帽，不得穿带钉鞋、高跟鞋、拖鞋或赤脚。

3、施工现场负责人在施工前负责组织监理及各设备管理单位签认开始施工。

4、施工所有工器具、材料堆放不得侵入限界。

不得把金属等导体直接搭接在钢轨上，不得在钢轨上坐卧休息，不得拿红绿颜色的衣物等东西在铁路上乱舞，在铁路上施工不得穿迷彩服等绿色衣服。

5、安全员、防护员工前必须检查自己随身的防护用品是否可用，通信设备是否畅通，工前是否联系驻站联络员。

现场所有人员走路不得走在行车线上；跨越线路必须严格执行“一停二看三通过”，严禁抢越线路，搬运材料必须有专人防护，杜绝疏忽造成人身伤亡事件。

要设专人在施工区段的线路两端800米的距离进行防护工作，并配备专用的通讯器材，保证通讯的畅通。

由指定人员按时进行工具（包括通讯工具）检查，保证所有使用工具的状态良好。

6、要充分休息，严禁饮酒，如有饮酒者，领班负责人应立即停止其作业。

班前必须进行安全教育，现场施工负责人根据作业项目、人员、天气情况布置相关安全事项及安全监控重点。

7、封锁施工结束前，施工现场负责人必须巡视现场，检查有无影响行车安全的隐患，发现问题及时处理，施工用工器具全部撤离现场且无其它隐患，方可消令。

封锁结束后由驻站联络员给现场施工负责人及现场防护员传达可以开始施工命令，由防护员确认无隐患后告知施工负责人，由施工负责人下达施工开始命令。

接触网施工标准软横跨调整标准安装完毕的软横跨，因未加负载,支柱挠度很小。

所以上部定位索有较大的负弛度，其值约100～200毫米，软横跨股道间电分段绝缘子串引起软横跨规则变形,其横向承力索绝缘子串相对上部定位索绝缘子串向钢帽方向偏移50～200毫米，当加负载后，上述情况即恢复正常，即上定位索呈水平程态,电分段绝缘子串上、下对齐。

软横跨未加负载前，若上定位索负弛度不足可通过调整横承力索杵头杆螺栓或开式螺旋扣来达到要求，上述方法难以满足要求时,则需重做钢绞线回头.软横跨在承载后应达到下列标准：1、软横跨下部固定角钢安装高度，应以客专正线为为标准，安装位置应为6850mm。

2、横承力索至上部固定索最短吊弦处距离一般为400~600mm：3、横承力索上、下定位索的电分段绝缘子应在同一垂直面上，允许误差为±100mm，位于站沿上方绝缘子带电裙边应尽量与站台沿相齐,股道间横向电分段绝缘子位于股道中间。

4、双横承力索应使两根张力相等，上、下定位索允许微向上弯曲（即平滑的负弛度）5股道及以下软横跨误差不超过100mm，5股道及以上软横跨误差不超过200mm。

5、横承力索上、下部固定绳调整完毕后,杵头杆在螺帽处外露20～100mm。

6、横承力索、上下部固定绳均不得有接头。

9、软横跨上各螺栓、垫片、弹簧垫圈等应配齐全，螺栓应坚固不得松动，V型联板不应偏斜,V形联板上的销钉，应销钉帽在上，开品销在下.10、软横跨的吊线，上端应作永久性固定，下端作临时性固定，回头应不短于200毫米。

绝缘锚段关节的调整：（四跨)1、在非工作支接触线和下锚支承力索转换柱内侧（靠中心柱一侧）安装电分段悬式绝缘子串，悬式绝缘子裙边距离悬挂点为1米，（简单悬挂为0.5米）分段方法见本章第九节。

2、根据平面图、安装图，在锚柱、转换柱、中心柱处安装定位管、定位器(支持器）等,从而确定了接触线的水平位置,使两接触线的水平间距为500毫米,在转换柱处，当两线间水平间距达不到要求时，可调节非工作支的拉出值,一般尽量不改变工作支的拉出值。

技术交底书接触网专业编制： ·审核： ·审批： ·中国铁建电气化局集团有限公司 哈佳铁路站后四电项目经理部一分部二○一六年八月施工技术交底2016年08月10日编号：HJSD JCW－004工程名称新建哈佳铁路“四电”系统集成-接触网专业分项工程名称软横跨预配及安装施工区段哈佳接触网工程（哈南枢纽至成高子）技术交底内容交底内容：1.软横跨材料选用原则；2.软横跨预配技术要求；3.软横跨安装技术要求；4.主要节点的结构形式；5.安全技术交底；6.环境保护措施；具体内容后附技术交底人年月日接底人见附页年月日接底单位及签字接底单位负责人接底项目软横跨预配及安装日期接底者签字顺号姓名职务或职名所属部门软横跨预配及安装技术交底本技术交底仅适用于新建哈佳铁路“四电”系统集成哈尔滨南站各场至成高子站区段接触网专业上部工程：软横跨预制、安装工程。

一、软横跨材料的选用原则1.横向承力过及上/下部固定绳采用LBGJ-70型镀铝锌钢绞线。

2.上下部固定底座（结构见附图）序号支柱类型固定角钢型号1 预应力横腹式砼支柱H170/12 HJ-JL78(L350)-082 Gz450型软横跨钢柱HJ-JL73(L480)-893 G450/G350型软横跨钢柱HJ-JL73(L630)-894 G650型软横跨钢柱HJ-JL73(L880)-89 3.横向承力索及固定绳连接杆件序号应用位置连接杆长1 预应力横腹式砼支柱横向承力索连接杆400型耳环杆2 钢支柱横向承力索连接杆600型耳环杆3 Gz450有弹簧补偿器上/下部固定绳连接杆1000型耳环杆4 Gz450无弹簧补偿器上/下部固定绳连接杆1600型耳环杆5 G450/G350有弹簧补偿器上/下部固定绳连接杆1200型耳环杆6 G450/G350无弹簧补偿器上/下部固定绳连接杆1800型耳环杆7 G650有弹簧补偿器上/下部固定绳连接杆1750型耳环杆序号应用位置连接杆长8 G650无弹簧补偿器上/下部固定绳连接杆2150型耳环杆4.弹簧补偿器序号跨度L 选用类型1 L <= 24m RTB4-S2 24m < L <=48m RTB6-S3 L >=48 RTB10-S5.定位器序号应用情况选用类型1 正线铝合金限位定位器2 站线线间有弹簧补偿器L=750型钢质定位器3 站线线间无弹簧补偿器L=1000型钢质定位器4 站线线中外侧L=1000型钢质定位器6.直吊弦、斜拉线采用Φ3.5软态不锈钢线。

目录一、编制依据 (02)二、工艺流程图 (03)三、上部工程施工工艺 (04)1.数据的采集 (04)2.数据的计算 (05)3.预配 (06)4.软横跨及硬横梁的安装 (10)5.腕臂安装 (14)6.拉线及补偿装置安装 (17)7.线索架设 (18)8.接触悬挂调整 (21)9.附加悬挂 (26)10.支柱接地安装 (28)11.其他 (29)12.冷滑试验及送电开通 (30)一、编制依据萧山站及相关工程既有线改造工程所采用的标准图及通用图集；铁道部第四勘测设计院关于工程施工图接触网部分的说明；现场调查资料及以往类似工程施工经验；《铁路电力牵引供电设计规范》[TB10009-2005]组织施工；《铁路电力牵引供电施工规范》[TB10208-98]组织施工；《铁路电力牵引供电工程施工质量检验标准》[TB10421-2003]；二、工艺流程图接触网上部工程工序流程图三、上部工程施工工艺1.数据的采集1.1人员组织序号项目单位数量备注1 组长人 12 司镜人 2 经纬仪、水平仪各1人3 扶塔尺人 14 杆上测量人 2 包括确认予留孔情况5 限界测量人 2 包括测量支柱高度尺寸6 跨距测量人 27 防护人 21.2工、机具序号名称规格单位数量备注1 经纬仪J2 台 1 带三角架2 水准仪S3 台 13 塔尺根 14 丁字尺 2.5-3.5m 把 1 含水平尺5 排笔把 16 钢卷尺2m、30m 把各17 铅笔支 18 粉笔支9 调和漆红kg 210 喇叭把 211 防护旗红、黄面各21.3操作方法1.3.1曲线超高测量置镜点在距支柱10-15m的路肩上。

在支柱处两轨面上分别竖塔尺，调整仪器，读取塔尺读数，并作记录。

两轨面塔尺读数相减即为超高值。

支柱内缘上划低轨轨面标记。

接第一步操作,读取轨面塔尺数值后,将塔尺紧靠支柱内缘竖立（曲线取两轨平均值）。

铅直方向移动塔尺至镜内读数与钢轨读数一致时，用铅笔贴塔尺底面在支柱内缘上划出标记。
