抗滑移系数检测记录

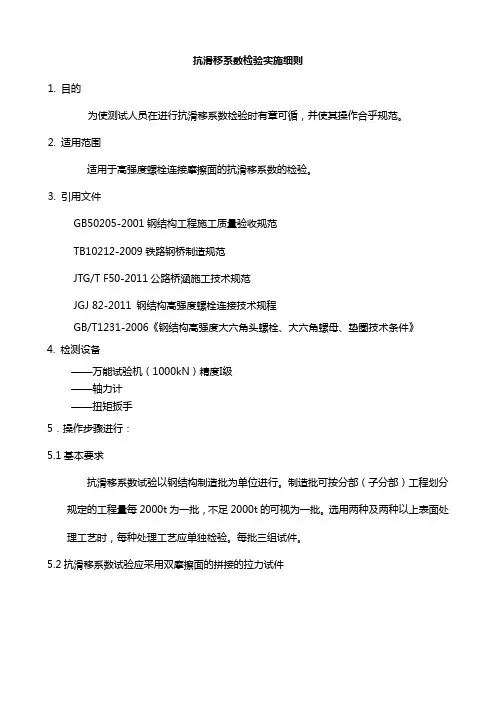

抗滑移系数检验实施细则1. 目的为使测试人员在进行抗滑移系数检验时有章可循，并使其操作合乎规范。

2. 适用范围适用于高强度螺栓连接摩擦面的抗滑移系数的检验。

3. 引用文件GB50205-2001钢结构工程施工质量验收规范TB10212-2009铁路钢桥制造规范JTG/T F50-2011公路桥涵施工技术规范JGJ 82-2011 钢结构高强度螺栓连接技术规程GB/T1231-2006《钢结构高强度大六角头螺栓、大六角螺母、垫圈技术条件》4. 检测设备——万能试验机（1000kN）精度I级——轴力计——扭矩扳手5．操作步骤进行：5.1基本要求抗滑移系数试验以钢结构制造批为单位进行。

制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

每批三组试件。

5.2抗滑移系数试验应采用双摩擦面的拼接的拉力试件抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并应用同批同一能等级的高强度螺栓连接副，在同一环境条件下存放。

试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定，同时应考在摩擦面滑移之前，试件钢板的净截面始终处于弹性状态；宽度b可参照下表规定取值。

L1应根据试验机夹具的要求确定。

试件板面应平整，无油污，孔和板的边缘无飞边、毛刺。

试件板的宽度（mm）5.3试验设备要求试验用的试验机误差应在1%以内。

试验用的贴有电阻的高强度螺栓、压力传感器和电阻应变仪在试验前用试验机进行标定，其误差应在2%以内。

5.4试件的组装顺序应符合下列规定：先将冲钉打入试件孔定位，然后逐个换成装有压力传感器或贴有电阻片的高强度螺栓，或换同批经预拉力复验的扭剪型高强度螺栓。

紧固高强度螺栓应分初拧、终拧。

初拧应达到螺栓预拉力标准值的50%左右。

终拧后，螺栓预拉力应符合下列规定：（1）对装有压力传感器或贴有电阻片的高强度螺栓，采用电阻应变仪实测控制试件每个螺栓的预拉力应在0.95P ～1.05P （P 为高强度螺栓的预拉力）之间；（2）不进行实测时，扭剪型高强度螺栓的预拉力（紧固轴力）可按同批复验预拉力的平均值取用。

抗滑移试验作业指导书编制：审核：批准：抗滑移试验作业指导书1 主题内容及适用范围本作业指导用于高强度螺栓连接摩擦面的抗滑移系数试验。

2 引用标准GB50205 钢结构工程施工质量验收规范TB2137 铁路钢桥栓接板面抗滑移系数试验方法3 试样的制备3.1试样双面拼接试板，其型式、尺寸见图1，宽度见表1。

3.2试样的材质和表面处理应与所代表的制作批相同。

3.3试样的连接副应用同批同一性能等级的高强度螺栓连接副。

Lbb dL d d d d d d0L t t t图1抗滑移系数拼接试件的型式和尺寸表1试板宽度(mm)螺栓直径d 16 20 22 24 27 30 板宽b 100 100 105 110 120 1204紧固4.1根据高强度螺栓强度等级和规格查出设计预拉力。

4.2选择与试件规格相匹配的传感器和专用螺栓，将传感器和专用螺栓一侧放置一个，用扭矩扳手分别将传感器处螺栓拧至设计预拉力值的50%，读出扭矩扳手的刻度。

4.3将其余的螺栓按此值进行初拧。

4.4用扭矩扳手分别将传感器处螺栓拧紧至设计预拉力值的95%~105%，读出扭矩扳手的刻度。

4.5将其余的螺栓按此值进行终拧。

5试验方法5.1试验用的试验机误差应在1%以内。

试验机应根据试件的长度和计算载荷两个方面来选择。

5.2试验用的贴有电阻片的高强度螺栓、压力传感器和电阻应变仪，在试验前应用试验机进行标定，其误差应在2%以内。

5.3 将试件侧面画出观察滑移的直线，放置试验机上。

5.4先按10%的抗滑移设计载荷值加荷，停1min后再平稳加荷，速度为3~5kN /s。

直拉到滑动破坏，测得滑移载荷Nv。

5.5试验中发生以下情况之一时，认为达到滑动载荷：a.试验机发生回针现象；b.试件侧面画线发生错动现象；c.X-Y记录仪上变形曲线发生突变；d.试件突然发出“嘣”的响声。

6 计算抗滑移系数应根据试验测得的滑移载荷Nv和螺栓预拉力P的实测值，按下式计算，宜取小数点二位有效数字。

目录1.水泥物理力学性能试验原始记录2.粉煤灰试验原始记录3.砂试验原始记录4.砂试验原始记录5.石试验原始记录6.石试验原始记录7.混凝土外加剂（减水剂）试验原始记录8.混凝土外加剂（引气剂）试验原始记录9.混凝土外加剂（早强剂）试验原始记录10.混凝土外加剂（防冻剂）试验原始记录11.混凝土外加剂（膨胀剂）试验原始记录12.混凝土外加剂（泵送剂）试验原始记录13.混凝土外加剂（速凝剂）试验原始记录14.混凝土外加剂（防水剂）试验原始记录15.砂浆外加剂（防水剂）试验原始记录16.砂浆外加剂（引气剂类）试验原始记录17.混凝土配合比试验原始记录18.砂浆配合比试验原始记录19.混凝土抗压试验原始记录20.砂浆抗压试验原始记录21.混凝土抗渗试验原始记录22.轻集料混凝土小型空心砌块试验原始记录23.烧结空心砖试验原始记录24.烧结普通砖试验原始记录25.烧结多孔砖试验原始记录26.外墙面砖试验原始记录27.回填土击实试验原始记录28.回填土密度试验(环刀法)原始记录29.钢材物理性能试验原始记录30.钢材化学分析原始记录31.钢材焊接接头物理性能试验原始记录32.钢筋机械连接接头抗拉强度试验原始记录33.钢材应力松弛试验原始记录34.锚具静载试验原始记录35.扭剪型高强度螺栓连接副紧固轴力试验原始记录36.高强度大六角头螺栓连接副扭矩系数试验原始记录37.抗滑移系数（扭剪型螺栓紧固）试验原始记录38.抗滑移系数（大六角头螺栓紧固）试验原始记录39.膨胀聚苯板物理性能试验原始记录40.绝热用挤塑聚苯乙烯泡沫塑料试验原始记录41.耐碱玻璃纤维网格布试验原始记录42.苯板用胶粘剂性能试验原始记录43.建筑硅酮密封胶性能试验原始记录44.墙体保温性能试验原始记录45.内墙涂料试验原始记录(A)46.内墙涂料试验原始记录(B)47.外墙涂料试验原始记录48.油漆试验原始记录49.防水卷材试验原始记录（1）50.防水卷材试验原始记录（2）51.电器附件试验原始记录52.水暖配件(散热器)试验原始记录53.水暖配件(水嘴)试验原始记录54.水暖配件(阀门)试验原始记录55.门窗物理性能试验原始记录56.门窗力学性能试验原始记录57.水泥物理力学性能试验报告58.粉煤灰试验报告59.砂试验报告60.石试验报告61.混凝土外加剂（减水剂）试验报告62.混凝土外加剂（缓凝剂）试验报告63.混凝土外加剂（引气剂）试验报告64.混凝土外加剂（早强剂）试验报告65.混凝土外加剂（防冻剂）试验报告66.混凝土外加剂（膨胀剂）试验报告67.混凝土外加剂（泵送剂）试验报告68.混凝土外加剂（速凝剂）试验报告69.混凝土外加剂（防水剂）试验报告70.砂浆外加剂（防水剂）试验报告71.砂浆外加剂（引气剂类）试验报告72.混凝土配合比试验报告73.砂浆配合比试验报告74.混凝土抗压试验报告75.砂浆抗压试验报告76.混凝土抗渗试验报告77.轻集料混凝土小型空心砌块试验报告78.烧结空心砖试验报告79.烧结普通砖试验报告80.烧结多孔砖试验报告81.外墙面砖试验报告82.回填土击实试验报告83.回填土密度试验(环刀法)报告84.钢材物理性能试验报告85.钢材化学分析试验报告86.钢材焊接接头物理性能试验报告87.钢筋机械连接接头抗拉强度试验报告88.钢材应力松弛试验报告89.锚具静载试验报告90.扭剪型高强度螺栓连接副紧固轴力试验报告91.高强度大六角头螺栓连接副扭矩系数试验报告92.抗滑移系数（扭剪型螺栓紧固）试验报告93.抗滑移系数（大六角头螺栓紧固）试验报告94.膨胀聚苯板物理性能试验报告95.绝热用挤塑聚苯乙烯泡沫塑料试验报告96.耐碱玻璃纤维网格布试验报告97.苯板用胶粘剂性能试验报告98.建筑硅酮密封胶性能试验报告99.墙体保温性能试验报告100.内墙涂料试验报告（A类）101.内墙涂料试验报告（B类）102.外墙涂料试验报告103.油漆试验报告104.防水卷材试验报告105.电器附件试验报告106.水暖配件（散热器）压力试验报告107.水暖配件（水嘴）压力试验报告108.水暖配件（大阀门）压力试验报告109.水暖配件（小阀门）压力试验报告110.门窗物理性能试验报告111.门窗力学性能试验报告水泥物理力学性能试验原始记录送样编号：粉煤灰试验原始记录送样编号：第1页共1页送样编号：送样编号：第2页共2页砂试验报告送样编号：第1页共1页送样编号：第1页共2页送样编号：第2页共2页碎石试验报告送样编号：第1页共1页送样编号：试验编号：200504025第1页共2页送样编号：试验编号：200504025第2页共2页送样编号：试验编号：200504025第1页共1页送样编号：试验编号：200504026—1第1页共1页混凝土外加剂（高效减水剂）试验原始记录送样编号：试验编号：200504026—1第1页共2页送样编号：试验编号：200504026-1第2页共2页送样编号：试验编号：第1页共2页送样编号：试验编号：第2页共2页送样编号：第1页共2页送样编号：第2页共2页送样编号：试验编号：送样编号：试验编号：送样编号：第1页共2页送样编号：试验编号：第2页共2页送样编号：送样编号：试验编号：第2页共2页送样编号：第1页共2页送样编号：试验编号：第2页共2页送样编号：试验编号：第1页共1页送样编号：试验编号：第1页共2页送样编号：试验编号：第2页共2页送样编号：试验编号：第1页共2页送样编号：试验编号：第2页共2页砂浆外加剂（引气剂类）试验原始记录送样编号：混凝土配合比试验原始记录送样编号：第1页共1页混凝土配合比试验报告送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页混凝土配合比试验报告送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页送样编号：第1页共1页混凝土配合比试验原始记录送样编号：第1页共1页砂浆配合比试验报告送样编号：砂浆配合比试验原始记录送样编号：砂浆配合比试验报告送样编号：第1页共1页。

路面抗滑性能检测报告报告编号：XXXXX报告日期：XXXX年X月X日1.检测目的本次检测旨在对路面抗滑性能进行评估，为路面施工和改进提供依据。

2.检测方法2.1路面状况评估对待测路段进行视觉检查，评估路面破损、坑洼、裂缝等情况，并记录下来。

2.2抗滑性能测试采用标准化的湿滑系数仪进行测试，包括湿滑系数测定、制动距离测试和刹车效能评估。

3.检测结果3.1路面状况评估结果经过视觉检查，发现待测路段的路面状况良好，无明显破损、坑洼和裂缝等问题，适合进行抗滑性能测试。

3.2抗滑性能测试结果3.2.1湿滑系数测定在指定测试区域内进行湿滑系数测定，测得的平均湿滑系数为0.82，符合标准要求，表明路面具有较好的抗滑性能。

3.2.2制动距离测试通过制动距离测试，测得不同速度下的制动距离，并计算平均值。

测试结果表明在不同速度下，制动距离基本一致，并且整体制动距离较短，表明路面具有良好的制动性能和抗滑性能。

3.2.3刹车效能评估根据刹车效能评估，对不同速度下的刹车效果进行评定。

测试结果表明，在不同速度下，刹车效果良好，刹车稳定，未出现滑动或打滑现象，整体刹车效能较高。

4.结论经过抗滑性能测试，得出以下结论：4.1待测路段的路面状况良好，无明显破损、坑洼和裂缝等问题。

4.2路面具有较好的抗滑性能，湿滑系数满足标准要求。

4.3路面具有良好的制动性能和较高的刹车效能。

5.建议5.1继续定期检测和评估路面状况，及时进行维护和修复。

5.2注意路面的保养和清洁，减少对路面抗滑性能的影响。

5.3如有必要，根据不同路段和交通需求，进行路面改进和加强。

6.检测限制本次检测仅涵盖了待测路段的抗滑性能情况，不包括其他交通条件或外界因素对路面性能的影响。

7.感谢信感谢相关部门提供支持和配合进行抗滑性能检测工作。

承办人：XXX。

高强度螺栓连接摩擦面抗滑移系数检测作业指导书一、制定目的及适用范围为确保高强度螺栓连接摩擦面抗滑移系数检测的正常进行，取得正确可靠的检测数据，使高强度螺栓连接摩擦面抗滑移系数检测工作规范、有序，特制定高强度螺栓连接摩擦面抗滑移系数检测作业指导书。

本指导书适用于检测高强度螺栓连接摩擦面抗滑移系数。

二、引用标准《钢结构工程施工质量验收规范》GB50205-2001。

三、抽样方法及数量。

应满足《钢结构工程施工质量验收规范》GB50205-2001规范6.3.1条之规定。

四、检测1、接受委托制造厂和安装单位分别以钢结构制造批为单位进行抗滑移系数试验。

制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

每批三组试件。

2、高强螺栓的规格等级，试样的材质和表面处理情况。

3、利用高强螺栓抗滑移检测仪及液压万能试验机对试样进行试样检测。

页脚内容1页脚内容24、设备及工具：高强螺栓抗滑移检测仪、液压万能试验机、扳手、记号笔等。

5、检测方法及规程： 5.1试样的制备（1）试样双面拼接试板，其型式、尺寸见图1，宽度见表1。

（2）试样的材质和表面处理应与所代表的制作批相同。

（3）试样的连接副应用同批同一性能等级的高强度螺栓连接副。

LL d dd d d d 0L图1抗滑移系数拼接试件的型式和尺寸表1试板宽度(mm)5.2紧固（1）根据高强度螺栓强度等级和规格查出设计预拉力。

（2）选择与试件规格相匹配的传感器和专用螺栓，将传感器和专用螺栓一侧放置一个，用扭矩扳手分别将传感器处螺栓拧至设计预拉力值的50%，读出扭矩扳手的刻度。

（3）将其余的螺栓按此值进行初拧。

（4）用扭矩扳手分别将传感器处螺栓拧紧至设计预拉力值的95%~105%，读出扭矩扳手的刻度。

（5）将其余的螺栓按此值进行终拧。

5.3试验方法（1）试验用的试验机误差应在1%以内。

高强度螺栓连接摩擦面抗滑移系数报告
工程名称：XXX有限公司综合楼报告编号：GJG-2015-HY-0001
建设单位：XXX有限公司委托日期：2015年 03 月 21 日委托单位：XXX有限公司委托人：
监理单位：XXX工程建设监理有限公司见证人：XXX
施工单位：XXX钢结构有限公司检测日期：2015年03月22日
设计单位：XXX建筑设计研究有限公司发出日期：2015年03月22日
取样形式：见证取样送检使用部位：梁连接
设计预拉力：100 kN 样品状态：符合要求
螺栓规格/等级： M16×50/ 10.9S摩擦面处理工艺：抛丸
芯板规格：350×100×20mm 盖板规格：350×100×20mm 面板材质/厚度： Q345B /10mm芯板材质/厚度：Q345B / 10mm
进场数量：60（t）钢板批号：PT110237310021 设计滑移系数：≥0.35 环境条件：16 ℃、47%RH。

检测依据：《钢结构工程施工质量验收规范》GB 50205-2001
批准人：审核人：检测人：
检测单位：
地址：电话：。

XXXXXX工程技术有限公司钢构作业指导书抗滑移系数检验文件编号：QWGG-003版本号：A / 1编制：批准：生效日期：二○二零年八月一日抗滑移系数检验实施细则1. 目的为使测试人员在进行抗滑移系数检验时有章可循，并使其操作合乎规范。

2. 适用范围适用于高强度螺栓连接摩擦面的抗滑移系数的检验。

3. 引用文件GB50205-2020钢结构工程施工质量验收标准TB10212-2009铁路钢桥制造规范JTG/T F50-2011公路桥涵施工技术规范JGJ 82-2011 钢结构高强度螺栓连接技术规程GB/T1231-2006《钢结构高强度大六角头螺栓、大六角螺母、垫圈技术条件》4. 检测设备——万能试验机（1000kN）精度I级——抗滑移系数测试仪——扭矩扳手5．操作步骤进行：5.1基本要求抗滑移系数试验以钢结构制造批为单位进行。

制造批可按分部（子分部）工程划分规定的工程量每2 000t为一批，不足2000t的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

每批三组试件。

5.2抗滑移系数试验应采用双摩擦面的拼接的拉力试件抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并应用同批同一能等级的高强度螺栓连接副，在同一环境条件下存放。

试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定，同时应考在摩擦面滑移之前，试件钢板的净截面始终处于弹性状态；宽度b可参照下表规定取值。

L1应根据试验机夹具的要求确定。

试件板面应平整，无油污，孔和板的边缘无飞边、毛刺。

试件板的宽度（mm）5.3试验设备要求试验用的试验机误差应在1%以内。

试验用的贴有电阻的高强度螺栓、压力传感器和电应变仪在试验前用试验机进行标定，其误差应在2%以内。

5.4试件的组装顺序应符合下列规定：先将冲钉打入试件孔定位，然后逐个换成装有压力传感器或贴有电阻片的高强度螺栓，或换同批经预拉力复验的扭剪型高强度螺栓。
