抗滑移系数拼接试件的形式和尺寸

摩擦面抗滑移系数试验1、《钢结构高强度螺栓连接技术规程》JGJ82-2011中新规定：（1）高强螺栓生产厂家同一生产批最大数量为3000套。

按高强螺栓连接副生产出厂检验批批号，宜以不超过2批为1个进场验收检验批，且不超过6000套。

（2）取消了原标准JGJ82-91中的三栓连接试件。

2、不同规格高强螺栓连接摩擦面抗滑移系数检测是否应该分开做？个人认为要从理论和实际两方面来分析：（1）理论上不用分开做。

只做最小规格的螺栓连接板，如果合格，则其它大规格螺栓的连接板也合格。

理论依据：古典摩擦定律(classical friction law)古典摩擦定律又叫阿蒙顿-库伦定律，综述如下：1.摩擦力与法向载荷成正比;2.摩擦因数与接触面积无关;3.摩擦因数与滑动速度无关;4.静摩擦因数大于动摩擦因数.古典摩擦定律不完全正确，经过现代研究，必须做如下修正:1.当法向载荷较大时，摩擦力与法向压力呈非线性关系，法向载荷愈大，摩擦力增加得愈快;2.有一定屈服点的材料(如金属)，其摩擦阻力才与接触面积无关.粘弹性材料的摩擦力与接触面积有关;3.精确测量，摩擦力与速度有关，金属与金属的摩擦力随速度的变化不大.4.粘弹性材料的静摩擦因数不大于动摩擦因数。

通过以上理论可知，摩擦面临界静摩擦力与高强螺栓紧固轴力不成正比，高强螺栓紧固轴力越大，摩擦面临界静摩擦力增加得越快，在紧固轴力一定的情况下，抗滑移系数也就越大。

所以从理论上来说，在钢板同种材质，同一摩擦面处理工艺的条件下，采用直径最小的高强螺栓连接，测得的抗滑移系数最小。

如果实测合格，则理论上其它大规格的螺栓连接板也合格。

（2）实际影响高强螺栓连接摩擦面系数的影响因素很多，大规格高强螺栓连接的部位受力更大一些，应该做抗滑移试验。

综合以上分析，我认为，在同一摩擦面处理工艺及同一批次的前提下，只做最小和最大规格的高强螺栓连接摩擦面抗滑移试验即可。

高强度螺栓扭矩系数、摩擦面抗滑移系数检测取样说明一、高强度螺栓扭矩系数1、委托要求：高强螺栓取样要有见证取样单（注明规格、性能等级、生产厂家及批号），并且要有取样人、见证人（监理或建设单位技术负责人）的签字及盖章。

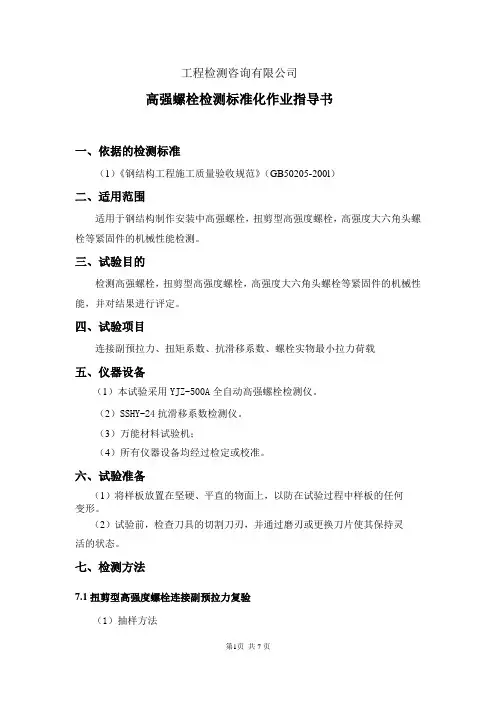

工程检测咨询有限公司高强螺栓检测标准化作业指导书一、依据的检测标准（1）《钢结构工程施工质量验收规范》（GB50205-200l）二、适用范围适用于钢结构制作安装中高强螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能检测。

三、试验目的检测高强螺栓，扭剪型高强度螺栓，高强度大六角头螺栓等紧固件的机械性能，并对结果进行评定。

四、试验项目连接副预拉力、扭矩系数、抗滑移系数、螺栓实物最小拉力荷载五、仪器设备（1）本试验采用YJZ-500A全自动高强螺栓检测仪。

（2）SSHY-24抗滑移系数检测仪。

（3）万能材料试验机；（4）所有仪器设备均经过检定或校准。

六、试验准备（1）将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形。

（2）试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持灵活的状态。

七、检测方法7.1扭剪型高强度螺栓连接副预拉力复验（1）抽样方法施工现场待安装的每一规格螺栓批中，随机抽取，每批应抽取8套连接副进行复验。

（2）试验设备YJZ-500A全自动高强螺栓检测仪。

（3）试验方法将螺栓直接插入轴力计，紧固螺栓力初拧，终拧两次进行，初拧应采用手动扭矩板手或专用定扭电动板手；初拧值应为预拉力标准值的50％左右。

终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。

每套连接副只应做一次试验，不得重复使用。

在紧固中垫圈发生转动时，应更换连接副，重新试验。

4.2高强度螺栓连接副施工扭矩检验高强度螺栓连接副扭矩检验含初拧、复拧、终拧的现场无损检验，检验所用的扭矩板手其扭矩精度误差应不大于3％。

高强螺栓连接副扭矩检验分扭矩检验和转角法检验两种，原则上检验法与施工法相同，扭矩检验应在施拧1h后、48h内完成。

（1）扭矩法检验：在螺尾端头和螺母相对位置划线,将螺母退回60°左右，用扭矩板手测定拧回到原来位置时的扭矩值。

该扭矩值与施工扭矩值的偏差在10％以内为合格。

高强度螺栓连接副终拧扭矩值按下式计算：Tc＝K×Pc×d式中，Tc——终拧扭矩值(Nm)Pc——施工预拉力标准值(kN)见表4d——螺栓公称直径(mm)k——扭矩系数，按4.3条的规定试验确定表1：高强度螺栓连接副施工预拉力标准值(kN)扭剪型高强螺栓连接副初扭矩值To可按下式计算：T0＝0.065Pc•dT0——初拧扭矩值(N•m);Pc——施工预拉力标准值(KN);d——螺栓公称直径(mm).4.3高强度大六角头螺栓连接副扭矩系数（1）抽样方法：在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。

1、《钢结构工程施工及验收规范》总结了我国钢结构工程施工质量验收的实践经验，按照“验评分离，强化验收，完善手段，过程控制”的指导方针，以现行国家标准《建设工程施工质量验收统一标准》GB50300为基础2、《钢结构工程施工及验收规范》适用于建筑工程的单层、多层、高层以及网架、压型金属板等钢结构工程施工质量的验收3、本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。

4、钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。

5、钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。

6、钢结构工程应按下列规定进行施工质量控制：1 采用的原材料及成品应进行进场验收。

凡涉及安全、功能的原材料及成品按本规范规定进行复验，并应经监理工程师（建设单位技术负责人）见证取样、送样；2 各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；3 相关各专业工种之间，应进行交接检验，并经监理工程师（建设单位技术负责人）检查认可。

7、钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、分部（子部分）工程进行。

钢结构分部（子分部）工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的规定执行。

钢结构分项工程应由一个或若干检验批组成，各分项工程检验批应按本规范的规定进行划分。

8、钢结构分项工程检验批划分遵循以下原则：1 单层钢结构按变形缝划分；2 多层及高层钢结构按楼层或施工段划分；3 压型金属板工程可按屋面、墙板、楼面等划分；4 对于原材料及成品进场时的验收，可以根据工程规模及进料实际情况合并或分解检验批；9、检验批的合格质量主要取决于对主控项目和一般项目的检验结果10、分项工程检验批合各本规范合格质量标准应符合下列规定1 主控项目必须符合本规范合格质量标准的要求；2 一般项目其检验结果应有80%及惟上的检查点（值）符合本规范合格质量标准的要求，且最大值不应超过其允许偏差值的1.2倍.3 质量检查记录、质量证明文件等资料应完整。

抗滑移试验作业指导书编制：审核：批准：抗滑移试验作业指导书1 主题内容及适用范围本作业指导用于高强度螺栓连接摩擦面的抗滑移系数试验。

2 引用标准GB50205 钢结构工程施工质量验收规范TB2137 铁路钢桥栓接板面抗滑移系数试验方法3 试样的制备3.1试样双面拼接试板，其型式、尺寸见图1，宽度见表1。

3.2试样的材质和表面处理应与所代表的制作批相同。

3.3试样的连接副应用同批同一性能等级的高强度螺栓连接副。

Lbb dL d d d d d d0L t t t图1抗滑移系数拼接试件的型式和尺寸表1试板宽度(mm)螺栓直径d 16 20 22 24 27 30 板宽b 100 100 105 110 120 1204紧固4.1根据高强度螺栓强度等级和规格查出设计预拉力。

4.2选择与试件规格相匹配的传感器和专用螺栓，将传感器和专用螺栓一侧放置一个，用扭矩扳手分别将传感器处螺栓拧至设计预拉力值的50%，读出扭矩扳手的刻度。

4.3将其余的螺栓按此值进行初拧。

4.4用扭矩扳手分别将传感器处螺栓拧紧至设计预拉力值的95%~105%，读出扭矩扳手的刻度。

4.5将其余的螺栓按此值进行终拧。

5试验方法5.1试验用的试验机误差应在1%以内。

试验机应根据试件的长度和计算载荷两个方面来选择。

5.2试验用的贴有电阻片的高强度螺栓、压力传感器和电阻应变仪，在试验前应用试验机进行标定，其误差应在2%以内。

5.3 将试件侧面画出观察滑移的直线，放置试验机上。

5.4先按10%的抗滑移设计载荷值加荷，停1min后再平稳加荷，速度为3~5kN /s。

直拉到滑动破坏，测得滑移载荷Nv。

5.5试验中发生以下情况之一时，认为达到滑动载荷：a.试验机发生回针现象；b.试件侧面画线发生错动现象；c.X-Y记录仪上变形曲线发生突变；d.试件突然发出“嘣”的响声。

6 计算抗滑移系数应根据试验测得的滑移载荷Nv和螺栓预拉力P的实测值，按下式计算，宜取小数点二位有效数字。

摩擦面抗滑移系数试验1、《钢结构高强度螺栓连接技术规程》JGJ82-2011中新规定：（1）高强螺栓生产厂家同一生产批最大数量为3000套。

按高强螺栓连接副生产出厂检验批批号，宜以不超过2批为1个进场验收检验批，且不超过6000套。

（2）取消了原标准JGJ82-91中的三栓连接试件。

2、不同规格高强螺栓连接摩擦面抗滑移系数检测是否应该分开做？个人认为要从理论和实际两方面来分析：（1）理论上不用分开做。

只做最小规格的螺栓连接板，如果合格，则其它大规格螺栓的连接板也合格。

理论依据：古典摩擦定律(classical friction law)古典摩擦定律又叫阿蒙顿-库伦定律，综述如下：1.摩擦力与法向载荷成正比;2.摩擦因数与接触面积无关;3.摩擦因数与滑动速度无关;4.静摩擦因数大于动摩擦因数.古典摩擦定律不完全正确，经过现代研究，必须做如下修正:1.当法向载荷较大时，摩擦力与法向压力呈非线性关系，法向载荷愈大，摩擦力增加得愈快;2.有一定屈服点的材料(如金属)，其摩擦阻力才与接触面积无关.粘弹性材料的摩擦力与接触面积有关;3.精确测量，摩擦力与速度有关，金属与金属的摩擦力随速度的变化不大.4.粘弹性材料的静摩擦因数不大于动摩擦因数。

通过以上理论可知，摩擦面临界静摩擦力与高强螺栓紧固轴力不成正比，高强螺栓紧固轴力越大，摩擦面临界静摩擦力增加得越快，在紧固轴力一定的情况下，抗滑移系数也就越大。

所以从理论上来说，在钢板同种材质，同一摩擦面处理工艺的条件下，采用直径最小的高强螺栓连接，测得的抗滑移系数最小。

如果实测合格，则理论上其它大规格的螺栓连接板也合格。

（2）实际影响高强螺栓连接摩擦面系数的影响因素很多，大规格高强螺栓连接的部位受力更大一些，应该做抗滑移试验。

综合以上分析，我认为，在同一摩擦面处理工艺及同一批次的前提下，只做最小和最大规格的高强螺栓连接摩擦面抗滑移试验即可。

高强度螺栓扭矩系数、摩擦面抗滑移系数检测取样说明一、高强度螺栓扭矩系数1、委托要求：高强螺栓取样要有见证取样单（注明规格、性能等级、生产厂家及批号），并且要有取样人、见证人（监理或建设单位技术负责人）的签字及盖章。

抗滑移试验
1 按照钢结构制作批进行抗滑移系数试验，每批制作三组试件，并另备三组试件交安装复验。

2试件形式如下图所示，试件钢板的厚度t1、t2根据工程中有代表性的板材厚度来确定，宽度b参照下表的规定取值。

抗滑移系数拼接试件的形式和尺寸
注：*高强螺栓规格：16、20、22、24、27、30默认夹具有效单边夹持长度L1=150mm。

*试件钢板厚度2 t2≥t1
抗滑移试件的宽度b取值：
螺栓孔径d0选配表：
常用高强螺栓长度选用表（扭剪型）TS10.9级：
常用高强螺栓长度选用表（大六角）HS10.9级：
高强螺栓连接副选用表：。

高强螺栓抗滑移系数检测方法摩擦面抗滑移系数试验1、《钢结构高强度螺栓连接技术规程》JGJ82-2011中新规定：（1）高强螺栓生产厂家同一生产批最大数量为3000套。

按高强螺栓连接副生产出厂检验批批号，宜以不超过2批为1个进场验收检验批，且不超过6000套。

（2）取消了原标准JGJ82-91中的三栓连接试件。

2、不同规格高强螺栓连接摩擦面抗滑移系数检测是否应该分开做？个人认为要从理论和实际两方面来分析：（1）理论上不用分开做。

只做最小规格的螺栓连接板，如果合格，则其它大规格螺栓的连接板也合格。

理论依据：古典摩擦定律(classical friction law)古典摩擦定律又叫阿蒙顿-库伦定律，综述如下：1.摩擦力与法向载荷成正比;2.摩擦因数与接触面积无关;3.摩擦因数与滑动速度无关;4.静摩擦因数大于动摩擦因数.古典摩擦定律不完全正确，经过现代研究，必须做如下修正:1.当法向载荷较大时，摩擦力与法向压力呈非线性关系，法向载荷愈大，摩擦力增加得愈快;2.有一定屈服点的材料(如金属)，其摩擦阻力才与接触面积无关.粘弹性材料的摩擦力与接触面积有关;3.精确测量，摩擦力与速度有关，金属与金属的摩擦力随速度的变化不大.4.粘弹性材料的静摩擦因数不大于动摩擦因数。

通过以上理论可知，摩擦面临界静摩擦力与高强螺栓紧固轴力不成正比，高强螺栓紧固轴力越大，摩擦面临界静摩擦力增加得越快，在紧固轴力一定的情况下，抗滑移系数也就越大。

所以从理论上来说，在钢板同种材质，同一摩擦面处理工艺的条件下，采用直径最小的高强螺栓连接，测得的抗滑移系数最小。

如果实测合格，则理论上其它大规格的螺栓连接板也合格。

（2）实际影响高强螺栓连接摩擦面系数的影响因素很多，大规格高强螺栓连接的部位受力更大一些，应该做抗滑移试验。

综合以上分析，我认为，在同一摩擦面处理工艺及同一批次的前提下，只做最小和最大规格的高强螺栓连接摩擦面抗滑移试验即可。

高强度螺栓扭矩系数、摩擦面抗滑移系数检测取样说明一、高强度螺栓扭矩系数1、委托要求：高强螺栓取样要有见证取样单（注明规格、性能等级、生产厂家及批号），并且要有取样人、见证人（监理或建设单位技术负责人）的签字及盖章。

高强度螺栓连接摩擦面抗滑移系数检测作业指导书一、制定目的及适用范围为确保高强度螺栓连接摩擦面抗滑移系数检测的正常进行，取得正确可靠的检测数据，使高强度螺栓连接摩擦面抗滑移系数检测工作规范、有序，特制定高强度螺栓连接摩擦面抗滑移系数检测作业指导书。

本指导书适用于检测高强度螺栓连接摩擦面抗滑移系数。

二、引用标准《钢结构工程施工质量验收规范》GB50205-2001。

三、抽样方法及数量。

应满足《钢结构工程施工质量验收规范》GB50205-2001规范6.3.1条之规定。

四、检测1、接受委托制造厂和安装单位分别以钢结构制造批为单位进行抗滑移系数试验。

制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t的可视为一批。

选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。

每批三组试件。

2、高强螺栓的规格等级，试样的材质和表面处理情况。

3、利用高强螺栓抗滑移检测仪及液压万能试验机对试样进行试样检测。

页脚内容1页脚内容24、设备及工具：高强螺栓抗滑移检测仪、液压万能试验机、扳手、记号笔等。

5、检测方法及规程： 5.1试样的制备（1）试样双面拼接试板，其型式、尺寸见图1，宽度见表1。

（2）试样的材质和表面处理应与所代表的制作批相同。

（3）试样的连接副应用同批同一性能等级的高强度螺栓连接副。

LL d dd d d d 0L图1抗滑移系数拼接试件的型式和尺寸表1试板宽度(mm)5.2紧固（1）根据高强度螺栓强度等级和规格查出设计预拉力。

（2）选择与试件规格相匹配的传感器和专用螺栓，将传感器和专用螺栓一侧放置一个，用扭矩扳手分别将传感器处螺栓拧至设计预拉力值的50%，读出扭矩扳手的刻度。

（3）将其余的螺栓按此值进行初拧。

（4）用扭矩扳手分别将传感器处螺栓拧紧至设计预拉力值的95%~105%，读出扭矩扳手的刻度。

（5）将其余的螺栓按此值进行终拧。

5.3试验方法（1）试验用的试验机误差应在1%以内。

何谓钢结构？钢结构有何特点？1、由钢材轧制的型材和板材作为基本构件，采用焊接、铆接或螺栓连接等方法，按照一定的结构组成规则连接起来，能承受荷载的结构物叫钢结构。

2、钢结构的特点：（1）钢结构自重轻、强度高、塑性和韧性好、抗震性好。

（2）钢结构计算准确，安全可靠。

（3）钢结构制造简单，施工方便，具有良好的装配性。

（4）钢结构的密闭性好。

便于做成密闭容器。

（5）钢结构建筑在使用中易于改造。

（6）钢结构可做成大跨度和大空间的建筑。

（7）钢结构的耐腐蚀性能差。

（8）钢结构耐热性好、耐火性差。

1、钢结构屋脊两侧的C型檩条间是否必须用撑杆（刚拉条）连接？它的作用是什么？撑杆是必须的，主要是保障檩条避免侧向失稳。

2、Q235韧性好，Q345强度高，Q235结构钢为碳钢，Q 345为低合金钢；前者的塑性及可焊性较后者要好一些，价格前者便宜一些；强度后者好一些。

3、钢结构厂房中，以C型钢为例，檩条安装方向是开口朝向屋脊好还是檐口好？槽型和Z型；檩条上翼缘的肢尖（或卷边）应朝向屋脊方向，以减少荷载偏心引起的扭矩……Z或者C形檩条的安装方向为上翼缘朝向屋脊：上翼缘朝向屋脊是为了减少C、Z型檩条总存在向屋脊方向的力矩，为了克服或减少这种力矩，再加上支座处有一个檩托，可以保证檩条的侧向稳定和向屋脊倒。

屋面板对其檩条起到一个很好的保护作用。

并与屋面拉条一道形成支撑体系这个问题分别按照开口向上和向下计算一下就可以很容易的看出了，开口向下时最大的应力出现在卷边处，卷边没有板件支撑，容易使檩条受压屈曲。

反之，开口向上，最大的应力出现在腹板边缘处处，此时腹板可以提供支撑作用，使檩条受力合理。

1、钢结构中撑杆、系杆与拉条的定义以及他们的区别？2、檩条与屋面水平支撑的位置关系，墙梁与垂直支撑的位置关系？（1）钢结构中撑杆，按字面意思，既要“撑”，那肯定受压，要不然就是拉条了，其实就是将拉条（圆钢）外套钢管，一般在柱顶第一开间檩距内以斜拉条和直撑杆代替直拉条。
